Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: 134–174 МГц, 1 порт.
Антенна КАДАММ AC-15005-2 — всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: одной излучающей системой 134–174 МГц, 1 портом. Антенна применяется в сетях авиационной связи 118–137 МГц и профессиональной радиосвязи VHF (DMR и аналоговые системы).
Коэффициент усиления 5 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 35°. Габариты 3028 ± 30 мм, масса 4,05 кг. КСВН не более 1,5.

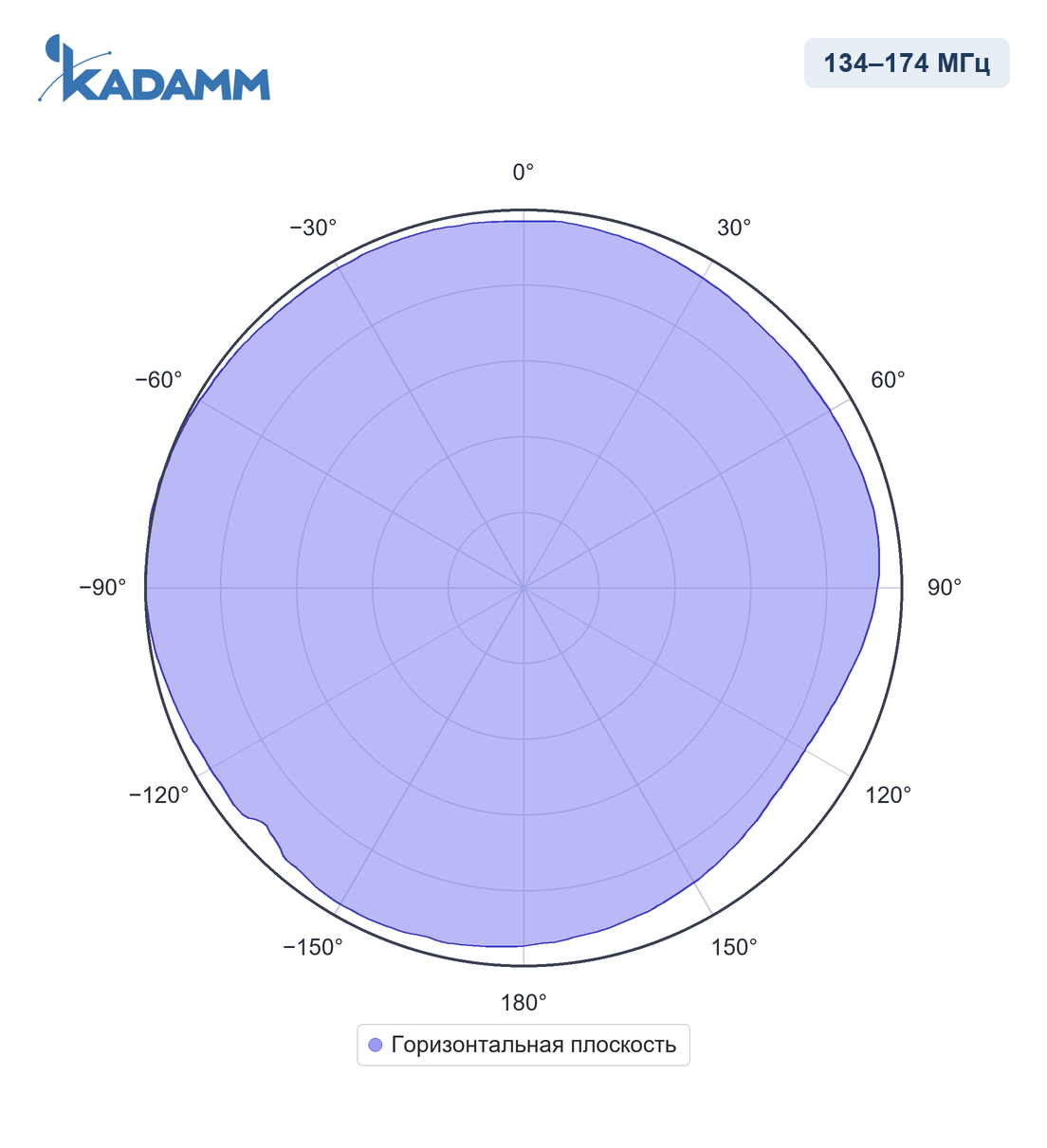

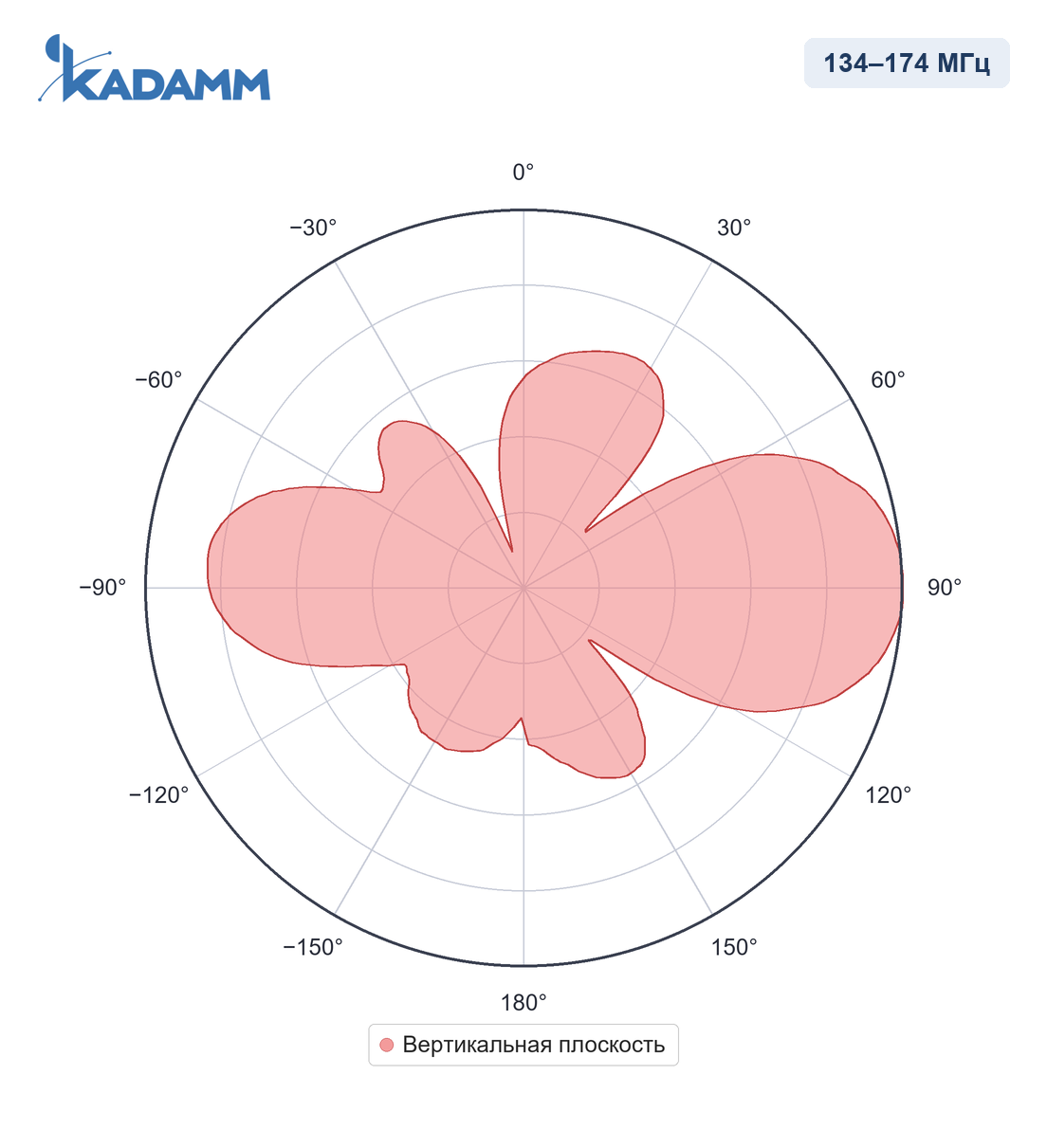

Диаграммы направленности KADAMM AC-15005-2 в полосах 134–174 МГц, вертикальная плоскость, 134–174 МГц, горизонтальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 134–174 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 500 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 3028 ± 30 мм |
| Масса антенны | 4,05 кг |
| Максимальная скорость ветра | 60 м/с |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø40–50 мм |
KADAMM AC-15005-2 работает в полосах 134–174 МГц: профессиональная радиосвязь VHF 136–174 МГц (DMR, аналоговые FM-системы). Круговая диаграмма с усилением 5 дБи — базовая станция или ретранслятор на мачте.
Антенна КАДАММ AC-15005-2, монтажный комплект на трубу Ø40–50 мм.

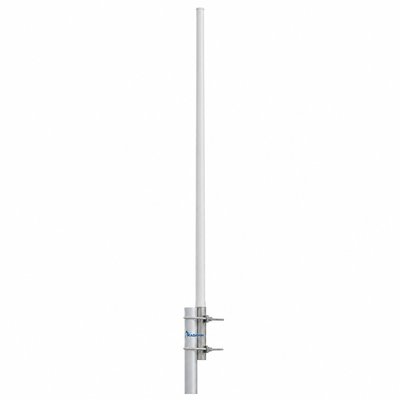

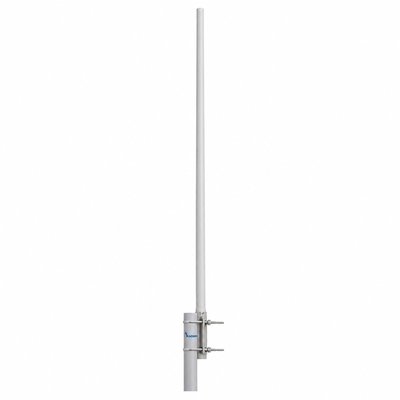

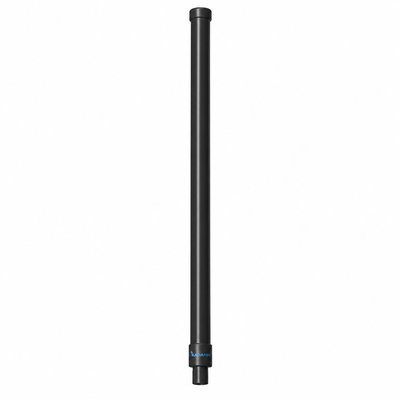

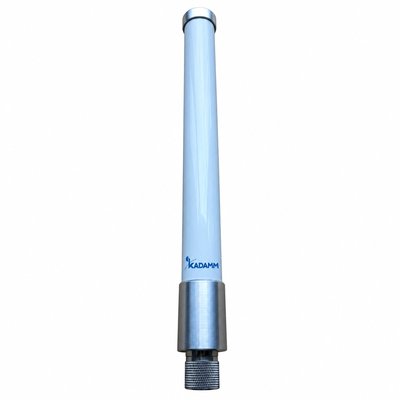

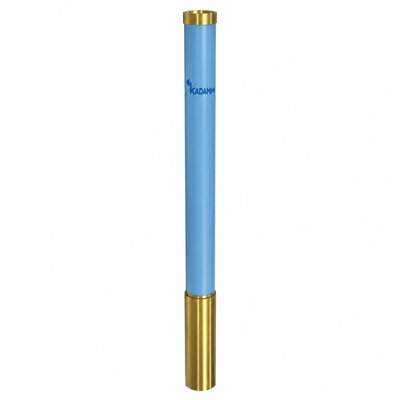

| Параметр | AC-15005-2 | AC-15003-2 | AC-97011 | AC-97008 | AC-96005 | AC-95005 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 134–174 МГц | 138–174 МГц | 970–1080 МГц | 970–1080 МГц | 960–1150 МГц | 950–1050 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 5 дБи | 3 дБи | 11 дБи | 8 дБи | 5 дБи | 5 дБи |
| Тип | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AC-15005-2 — 134–174 МГц: профессиональная радиосвязь VHF 136–174 МГц (DMR, аналоговые FM-системы).
У KADAMM AC-15005-2 — розетка N (IEC 61169-16), расположение — снизу; поляризация — вертикальная.
У KADAMM AC-15005-2 крепление на трубу Ø40–50 мм, размеры 3028 ± 30 мм, масса 4,05 кг, выдерживает ветер до 60 м/с.
У KADAMM AC-15005-2: диапазоны 134–174 МГц, усиление 5 дБи. У KADAMM AC-15003-2: диапазоны 138–174 МГц, усиление 3 дБи.
Артикул для заказа — KADAMM AC-15005-2, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-15005-2 могут уточняться без уведомления.
Поставляем KADAMM AC-15005-2 — всенаправленная коллинеарная антенна 134–174 МГц, 5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
