Директорная антенна Yagi, поляризация вертикальная или горизонтальная (выбирается при монтаже): 690–800 МГц, 1 порт.
690–800 МГц
Диапазон
12 дБи
Усиление
36°
Ширина луча (Г)
Вертикальная или горизонтальная (выбирается при монтаже)
Поляризация
1×N
Разъёмы
1170 мм
Длина
О модели

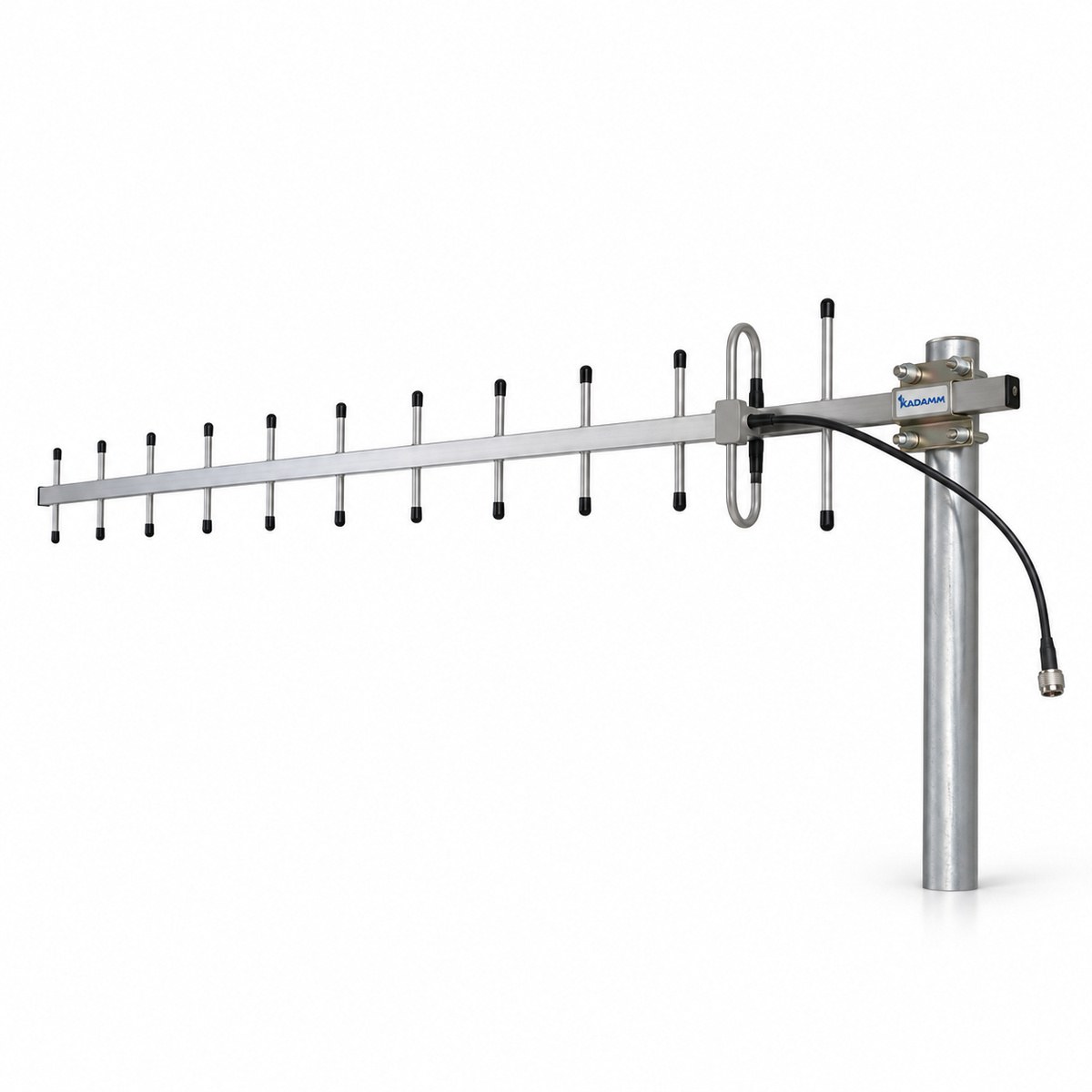

KADAMM ADY-690-800-12 — направленная антенна «волновой канал» (Яги) на полосу 690–800 МГц. Ключевые цифры: 12 дБи, луч 36° по горизонтали и 32° по вертикали, вперёд/назад не менее 18 дБ, поляризация — вертикальная или горизонтальная по выбору при монтаже.
Основные параметры KADAMM ADY-690-800-12: рабочий диапазон 690–800 МГц, разъём N. Рядом в линейке — KADAMM ADY-690-800-11. У неё усиление 11,2 дБи и ширина ДН по горизонтали 48°, у KADAMM ADY-690-800-12 — 12 дБи и 36°.
На общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди. Поле активного вибратора наводит токи в пассивных элементах; их излучение суммируется в сторону директоров и гасится назад, формируя узкий луч вдоль траверсы. Каждый добавленный директор сужает луч и поднимает усиление, но всё медленнее: длинная антенна даёт выигрыш дороже короткой.
В середине полосы (745 МГц) волна около 0,4 м; при длине 1170 мм антенна укладывается примерно в 2,9 длины волны. Этим отношением определяются усиление и ширина луча: при длине до четверти–половины волны антенна близка к диполю с рефлектором, при одной–двух длинах волны — к узконаправленной.
Поляризация задаётся при монтаже поворотом траверсы: вертикальные элементы дают вертикальную поляризацию, привычную радиостанциям и модемам, горизонтальные — горизонтальную, удобную для развязки соседних линий. На обоих концах линии поляризация должна совпадать.
При отношении вперёд/назад не менее 18 дБ мощность сигнала с тыла ослаблена примерно в 63 раза. Приёмник защищён от помех с тыла, а на одной мачте можно разместить антенны, направленные в разные стороны.
Со стороны фидера: КСВН не более 1,5 — обратно к передатчику уходит не больше 4 % мощности; сопротивление 50 Ом; мощность на вход до 100 Вт; разъём 1×N.
Исполнение: размеры 1170 мм, масса 1,4 кг, крепление Ø40–50 мм. Опору и кронштейн считают по массе и площади антенны, а кабель фиксируют по опоре — разъём не должен держать его вес.
Ключевые особенности
Директорная конструкция12 дБи и луч 36°: дальняя связь и ослабление помех, приходящих сбоку.
КомпактностьГабариты 1170 мм, масса 1,4 кг, крепление Ø40–50 мм.
Поляризация по выбору при монтаже1 порт, розетка N или по заказу.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.
Электрические характеристики
Параметр
Значение
Диапазон частот
690–800 МГц
Мгновенная полоса
60 МГц
Коэффициент усиления, дБи
12
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
36°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
32°
Коэффициент защитного действия (отношение вперёд/назад), дБ
≥18
Поляризация
Вертикальная или горизонтальная (выбирается при монтаже)
КСВН
≤1,5
Входное сопротивление
50 Ом
Максимальная мощность на порт
100 Вт
Механические характеристики
Параметр
Значение
Разъёмы
розетка N или по заказу (IEC 61169-16)
Длина
1170 мм
Масса антенны
1,4 кг
Крепление на трубу
Ø40–50 мм
Стандарты и протоколы
✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N или по заказу
Применение
Антенна смотрит на одну точку — базовую станцию, ретранслятор или вторую сторону канала. Все частоты линии должны лежать в полосе 690–800 МГц.
Типовые задачи — донорская антенна репитера сотовой связи или радиосвязи, удалённый абонентский пункт на краю зоны, канал телеметрии и SCADA, приём сигнала далёкой базовой станции на модем.
Как подобрать
Полоса. Все частоты линии — внутри 690–800 МГц.
Ширина луча. 36° по азимуту: луч узкий, дальность и помехозащита выше, наведение строже.
Поляризация. Совпадает с антенной на другом конце линии.
Разъём и кабель. Разъём 1×N; сечение кабеля — по длине и частоте.
Крепление. Крепление Ø40–50 мм; масса 1,4 кг.
Комплект поставки
Антенна KADAMM ADY-690-800-12, монтажный комплект на трубу Ø40–50 мм.
Сравнение с похожими антеннами KADAMM
Параметр
ADY-690-800-12
ADY-690-800-11
ADY-700-800-15
ADY-680-790-10
ADY-646-718-95

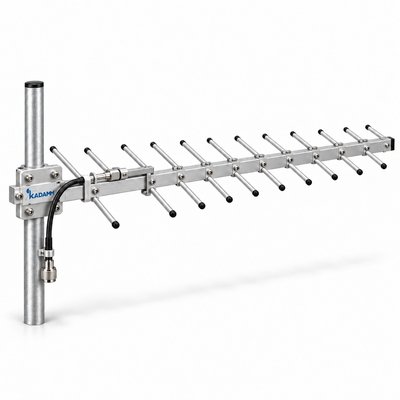

ADY-646-718-13
Фото
Диапазон частот
690–800 МГц
690–800 МГц
700–800 МГц
680–790 МГц
646–718 МГц
646–718 МГц
Поляризация
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
Сначала антенну грубо разворачивают по азимуту на вторую точку по карте или компасу, затем доводят по уровню сигнала: медленно поворачивают в обе стороны и фиксируют там, где уровень максимален. При луче 36° ошибка в несколько градусов почти не сказывается, а при узком луче доводка обязательна.
Для дальнего корреспондента антенну держат почти горизонтально, для близкого и низко расположенного — опускают. На обоих концах поляризация должна совпадать: развёрнутая на 90° антенна теряет до 20 дБ и больше. Сначала наводят одну сторону линии, затем вторую, и при необходимости повторяют доводку первой.
Можно, если разнести их по направлению и высоте. За счёт отношения вперёд/назад не менее 18 дБ сигналы с тыла ослаблены, и антенны, повёрнутые в разные стороны, почти не мешают друг другу; смотрящие в одну сторону разносят по высоте. Антенны разных диапазонов на одной траверсе разводят хотя бы на длину волны нижнего диапазона.
Развязка между донорской и сервисной антеннами должна превышать усиление репитера — иначе он самовозбуждается. Её набирают разносом по вертикали, направлением антенн «спиной» друг к другу и экранами; расчёт сделаем по схеме объекта. Когда развязки мало, ставят фильтр на вход репитера или меняют расположение антенн.
Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 690–800 МГц. Согласование в полосе нормировано полностью (КСВН не более 1,5), поэтому достаточно не прижимать каналы к самым краям диапазона. Отступ от границ полосы пригодится и тогда, когда в сеть добавят каналы.
По списку частот видно и то, нужен ли фильтр от соседних мощных передатчиков на той же площадке.
У антенны разъём 1×N, и кабельная сборка нужна с ответной частью этого же типа. Без переходников тракт надёжнее: каждый переход вносит потери и становится местом, где со временем портится контакт и появляются продукты интермодуляции. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.
Кабель подбирают по потерям: на высоких частотах и длинных трассах берут фидер большего сечения. Наружные соединения закрывают герметиком или лентой, а кабель фиксируют на опоре. Перемычку берут чуть длиннее расстояния до разъёма — так ветер и вибрация не нагружают соединение.
Данные для монтажа: крепление — Ø40–50 мм; масса — 1,4 кг. Прочность опоры проверяют с учётом массы и парусности всего, что на ней стоит; кабель ведут вдоль неё на хомутах — так разъём не испытывает рывков. Высота подвеса и азимут задаются проектом, а не выбираются по месту, так как от них зависит зона покрытия.
Антенну и опору заземляют, на вводе кабеля в здание ставят грозоразрядник. Разъёмы после монтажа герметизируют. По окончании монтажа измеряют КСВН линии и записывают результат в паспорт установки.
