Директорная антенна Yagi, поляризация вертикальная или горизонтальная (выбирается при монтаже): 1400–1550 МГц, 1 порт.
1400–1550 МГц
Диапазон
11,2 дБи
Усиление
48°
Ширина луча (Г)
Вертикальная или горизонтальная (выбирается при монтаже)
Поляризация
1×N
Разъёмы
540 мм
Длина
О модели

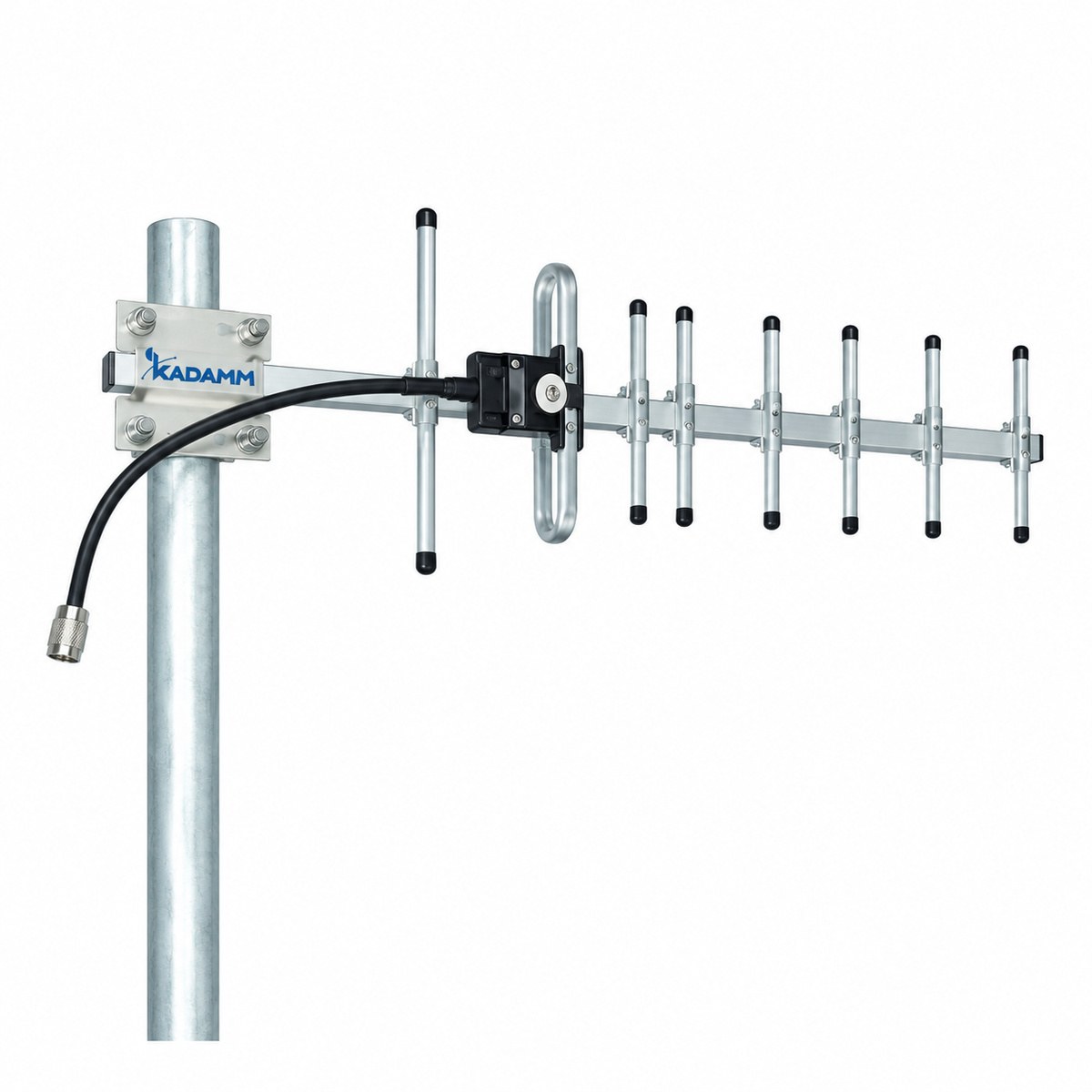

KADAMM ADY-1400-1550-11 — направленная антенна «волновой канал» (Яги) на полосу 1400–1550 МГц. Ключевые цифры: 11,2 дБи, луч 48° по горизонтали и 40° по вертикали, вперёд/назад не менее 16 дБ, поляризация — вертикальная или горизонтальная по выбору при монтаже.
Для KADAMM ADY-1400-1550-11 опорные цифры — полоса 1400–1550 МГц и разъём N. У KADAMM ADY-1400-1550-11 усиление 11,2 дБи и ширина ДН по горизонтали 48°, у KADAMM ADY-1400-1550-12 — 12 дБи и 36°.
Траверса несёт активный вибратор, рефлектор за ним и директоры перед ним. Поле активного вибратора наводит токи в пассивных элементах; их излучение суммируется в сторону директоров и гасится назад, формируя узкий луч вдоль траверсы. Новые директоры сужают луч и прибавляют усиление, но с убывающей отдачей: каждый следующий децибел длинной антенне даётся труднее.
На средней частоте полосы (1475 МГц) длина волны около 0,2 м, а длина антенны 540 мм — примерно 2,7 длины волны. От этого соотношения зависят и усиление, и ширина луча: модели короче четверти–половины длины волны ближе к простому диполю с рефлектором, длиннее одной–двух длин волны — к узконаправленным.
Поляризацию выбирают при монтаже поворотом траверсы: элементы вертикально — вертикальная поляризация, как у большинства радиостанций и модемов; горизонтально — горизонтальная, которую используют для развязки соседних линий. На обоих концах линии поляризация должна совпадать.
Отношение вперёд/назад не менее 16 дБ означает, что сигнал с тыльной стороны ослаблен примерно в 40 раз по мощности. Приёмник защищён от помех с тыла, а на одной мачте можно разместить антенны, направленные в разные стороны.
Со стороны фидера: КСВН не более 1,5 — обратно к передатчику уходит не больше 4 % мощности; сопротивление 50 Ом; мощность на вход до 100 Вт; разъём 1×N.
Исполнение: размеры 540 мм, масса 0,55 кг, крепление Ø40–50 мм. Массу и площадь антенны используют при расчёте опоры и кронштейна; кабель прокладывают вдоль опоры на хомутах, чтобы он не висел на разъёме.
Ключевые особенности
Директорная конструкцияУсиление 11,2 дБи при ширине луча 48° — узкий луч для дальней связи и подавление помех с боковых направлений.
КомпактностьДлина 540 мм, вес 0,55 кг, под трубу Ø40–50 мм.
Поляризация по выбору при монтаже1 порт, N или по заказу.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.
Электрические характеристики
Параметр
Значение
Диапазон частот
1400–1550 МГц
Коэффициент усиления, дБи
11,2
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
48°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
40°
Коэффициент защитного действия (отношение вперёд/назад), дБ
≥16
Поляризация
Вертикальная или горизонтальная (выбирается при монтаже)
КСВН
≤1,5
Входное сопротивление
50 Ом
Максимальная мощность на порт
100 Вт
Механические характеристики
Параметр
Значение
Разъёмы
N или по заказу (IEC 61169-16)
Длина
540 мм
Масса антенны
0,55 кг
Крепление на трубу
Ø40–50 мм
Стандарты и протоколы
✓
IEC 61169-16 — присоединительные размеры разъёмов: N или по заказу
Применение
Антенну направляют на конкретную точку: базовую станцию, ретранслятор, вторую сторону радиоканала. Все частоты линии должны лежать в полосе 1400–1550 МГц.
Обычные применения — донор репитера (сотовая связь, радиосвязь), абонентский пункт на границе покрытия, телеметрия и SCADA, модем, который ловит удалённую базовую станцию.
Как подобрать
Полоса. Все частоты линии — внутри 1400–1550 МГц.
Ширина луча. 48° по азимуту: луч узкий, дальность и помехозащита выше, наведение строже.
Поляризация. Совпадает с антенной на другом конце линии.
Разъём и кабель. Разъём 1×N; сечение кабеля — по длине и частоте.
Крепление. Крепление Ø40–50 мм; масса 0,55 кг.
Комплект поставки
Антенна KADAMM ADY-1400-1550-11, монтажный комплект на трубу Ø40–50 мм.
Сравнение с похожими антеннами KADAMM
Параметр
ADY-1400-1550-11
ADY-1400-1550-12
ADY-1400-1550-13
ADY-156-166-150B7
ADY-158-168-150B2
ADY-1120-1200-95
Фото
Диапазон частот
1400–1550 МГц
1400–1550 МГц
1400–1550 МГц
156–166 МГц
158–168 МГц
1120–1200 МГц
Поляризация
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
Сначала антенну грубо разворачивают по азимуту на вторую точку по карте или компасу, затем доводят по уровню сигнала: медленно поворачивают в обе стороны и фиксируют там, где уровень максимален. При луче 48° ошибка в несколько градусов почти не сказывается, а при узком луче доводка обязательна.
Угол места выставляют близким к горизонту, если корреспондент далеко, и опускают, если он ниже и рядом. Поляризации концов линии должны совпадать: поворот на 90° обходится потерей 20 дБ и более. Сначала наводят одну сторону линии, затем вторую, и при необходимости повторяют доводку первой.
Можно, если разнести их по направлению и высоте. За счёт отношения вперёд/назад не менее 16 дБ сигналы с тыла ослаблены, и антенны, повёрнутые в разные стороны, почти не мешают друг другу; смотрящие в одну сторону разносят по высоте. На общей траверсе антенны разных диапазонов разносят не меньше чем на длину волны нижнего из них.
Развязка между донорской и сервисной антеннами должна превышать усиление репитера — иначе он самовозбуждается. Её набирают разносом по вертикали, направлением антенн «спиной» друг к другу и экранами; расчёт сделаем по схеме объекта. Когда развязки мало, ставят фильтр на вход репитера или меняют расположение антенн.
Подходит при условии, что все частоты сети — и передачи, и приёма — находятся в полосе 1400–1550 МГц. Согласование в полосе нормировано полностью (КСВН не более 1,5), поэтому достаточно не прижимать каналы к самым краям диапазона. Отступ от краёв полосы оставляют и в расчёте на будущее расширение сети новыми каналами.
Список частот покажет и другое: понадобится ли фильтр от мощных соседних передатчиков на площадке.
Разъём антенны — 1×N; ответную часть кабельной сборки берут того же типа. Переходники в тракте лучше не ставить: каждый добавляет потери и ещё одну точку, где со временем ухудшается контакт и растёт интермодуляция. При другом разъёме у радиостанции ставят кабельную сборку с подходящими разъёмами на обоих концах.
Толщину фидера определяют длина снижения и частота: длинной трассе и высоким частотам нужен кабель потолще. Вне помещения разъёмы герметизируют, кабель крепят к опоре. Перемычку берут чуть длиннее расстояния до разъёма — так ветер и вибрация не нагружают соединение.
Для монтажа: труба Ø40–50 мм, масса антенны 0,55 кг. Опору проверяют под массу антенны и ветровую нагрузку вместе со всем остальным оборудованием; кабель ведут по опоре на хомутах, чтобы он не раскачивался и не тянул разъём. Высоту подвеса и азимут берут из проекта, а не по месту — от них зависит зона покрытия.
Обязательны заземление антенны и опоры и грозоразрядник на вводе кабеля в здание. Разъёмы после монтажа герметизируют. Итог монтажа — замер КСВН линии с записью в паспорт установки.
KADAMM ADY-1400-1550-11 — запросить цену и сроки
Под вашу задачу подберём модель антенны, крепление и кабельную сборку. Сроки поставки уточняйте у менеджера.
Артикул для заказа — KADAMM ADY-1400-1550-11, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-1400-1550-11 могут уточняться без уведомления.
Поставляем KADAMM ADY-1400-1550-11 — антенна Яги 1,4 ГГц (1400–1550 МГц), 11,2 дБи под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
