Направленная директорная антенна (Yagi) с вертикальной или горизонтальной (выбирается при монтаже) поляризацией: 156–165 МГц, 1 порт.

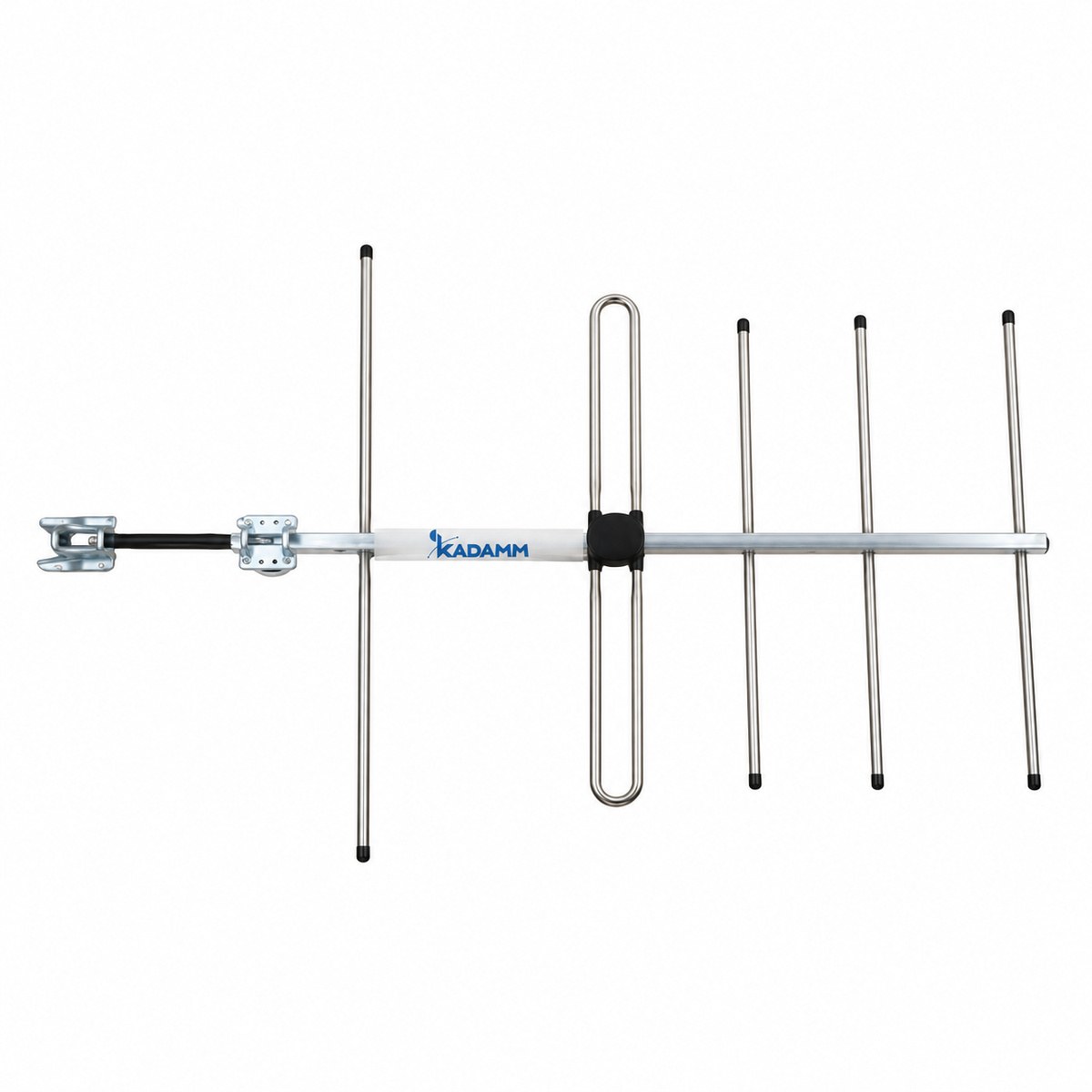

Антенна КАДАММ ADY-156-165-9 — направленная директорная антенна (Yagi): одной излучающей системой 156–165 МГц, вертикальной или горизонтальной (выбирается при монтаже) поляризацией, 1 портом.
Коэффициент усиления 9 дБи, ширина ДН в горизонтальной плоскости 54°, в вертикальной 48°. Габариты 1700 × 1026 мм, масса 2,7 кг. КСВН не более 1,5.

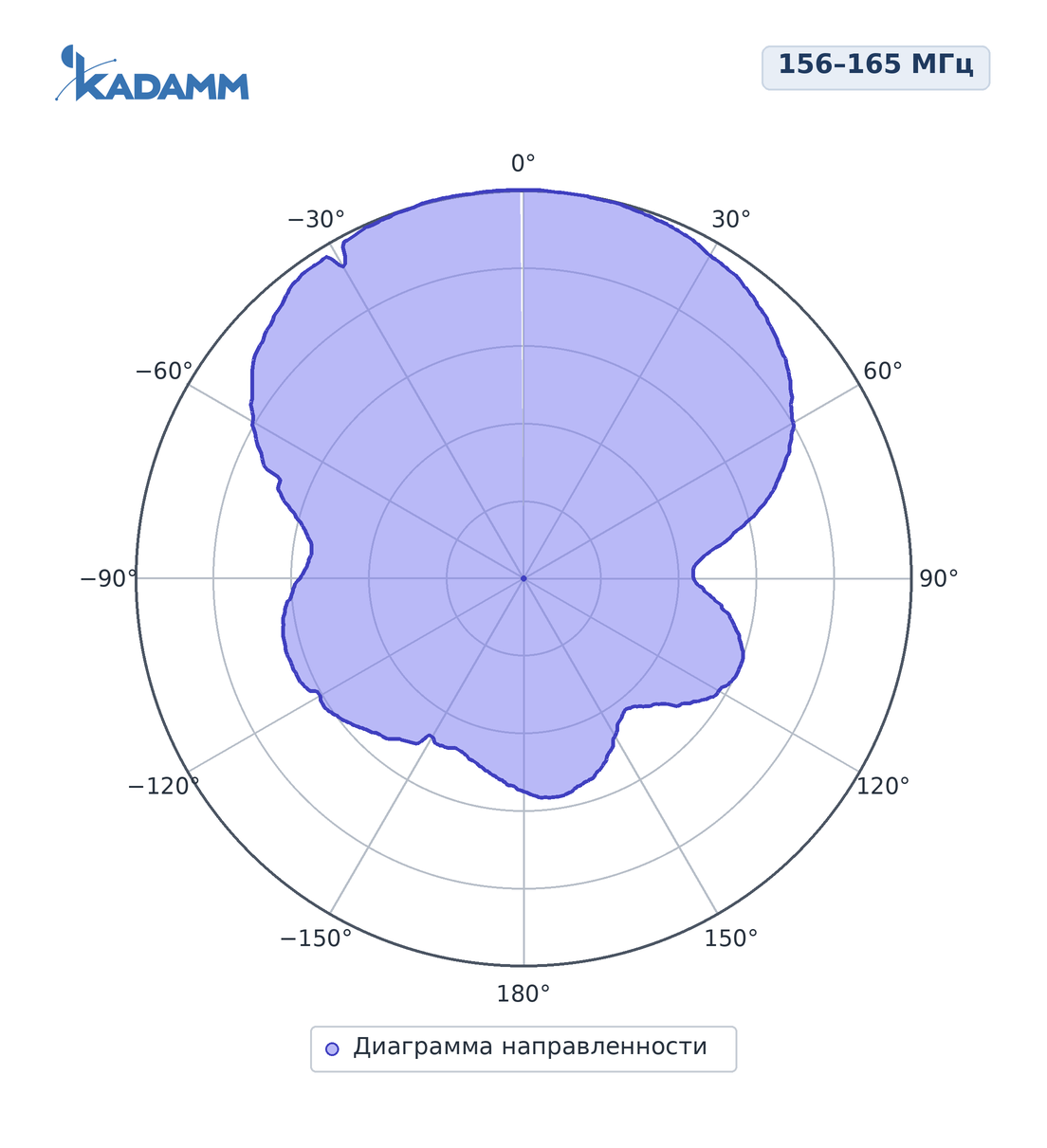

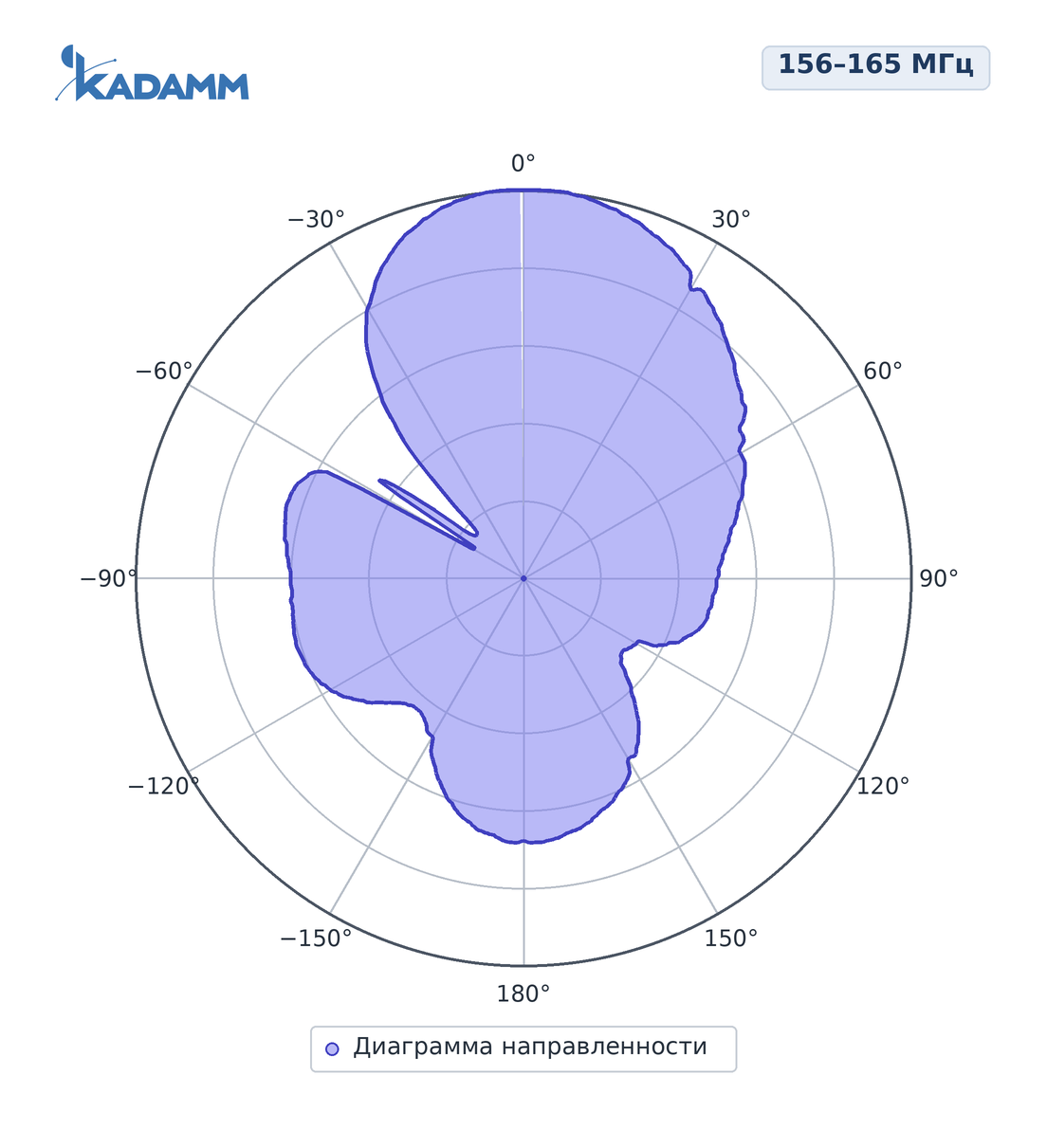

Диаграммы направленности KADAMM ADY-156-165-9 в полосах 156–165 МГц — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 156–165 МГц |
| Коэффициент усиления, дБи | 9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 54° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 48° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 13 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка UHF |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1700 × 1026 мм |
| Масса антенны | 2,7 кг |
| Максимальная скорость ветра | 60 м/с |
| Крепление на трубу | Ø30–50 мм |
KADAMM ADY-156-165-9 работает в полосах 156–165 МГц: морская УКВ-связь (156–162 МГц). Профессиональная радиосвязь VHF (DMR и аналоговые системы): направленный канал к удалённой базовой станции или ретранслятору, линии телеметрии и передачи данных «точка–точка».
Антенна КАДАММ ADY-156-165-9, монтажный комплект на трубу Ø30–50 мм.

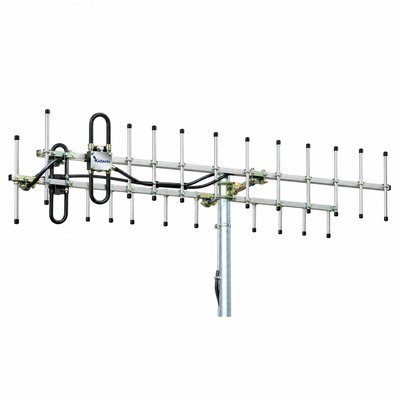

| Параметр | ADY-156-165-9 | ADY-220-290-9 | ADY-400-49-0E | ADY-330-390-9 | ADY-400-440-Z3 | ADY-400-480-Z8 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 156–165 МГц | 220–290 МГц | 400–490 МГц | 330–390 МГц | 400–440 МГц | 400–480 МГц |
| Поляризация | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная | — |
| Ширина ДН по уровню −3 дБ | 54° | 54° | 20° | 54° | 120° | 44° |
| Коэффициент усиления | 9 дБи | 9 дБи | 14,7 дБи | 9 дБи | 6,5 дБи | 11,2 дБи |
| Тип | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM ADY-156-165-9 — 156–165 МГц: морская УКВ-связь (156–162 МГц).
У KADAMM ADY-156-165-9 — розетка UHF, расположение — снизу; поляризация — вертикальная или горизонтальная (выбирается при монтаже).
У KADAMM ADY-156-165-9 крепление на трубу Ø30–50 мм, размеры 1700 × 1026 мм, масса 2,7 кг, выдерживает ветер до 60 м/с.
У KADAMM ADY-156-165-9: диапазоны 156–165 МГц. У KADAMM ADY-220-290-9: диапазоны 220–290 МГц.
Артикул для заказа — KADAMM ADY-156-165-9, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-156-165-9 могут уточняться без уведомления.
Поставляем KADAMM ADY-156-165-9 — антенна Яги 156–165 МГц, 9 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM ADY-156-165-9 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
