Направленная директорная антенна (Yagi) с вертикальной или горизонтальной (выбирается при монтаже) поляризацией: 1120–1200 МГц, 1 порт.
1120–1200 МГц
Диапазон
11,2 дБи
Усиление
48°
Ширина луча (Г)
Вертикальная или горизонтальная (выбирается при монтаже)
Поляризация
1×N
Разъёмы
800 мм
Длина
О модели

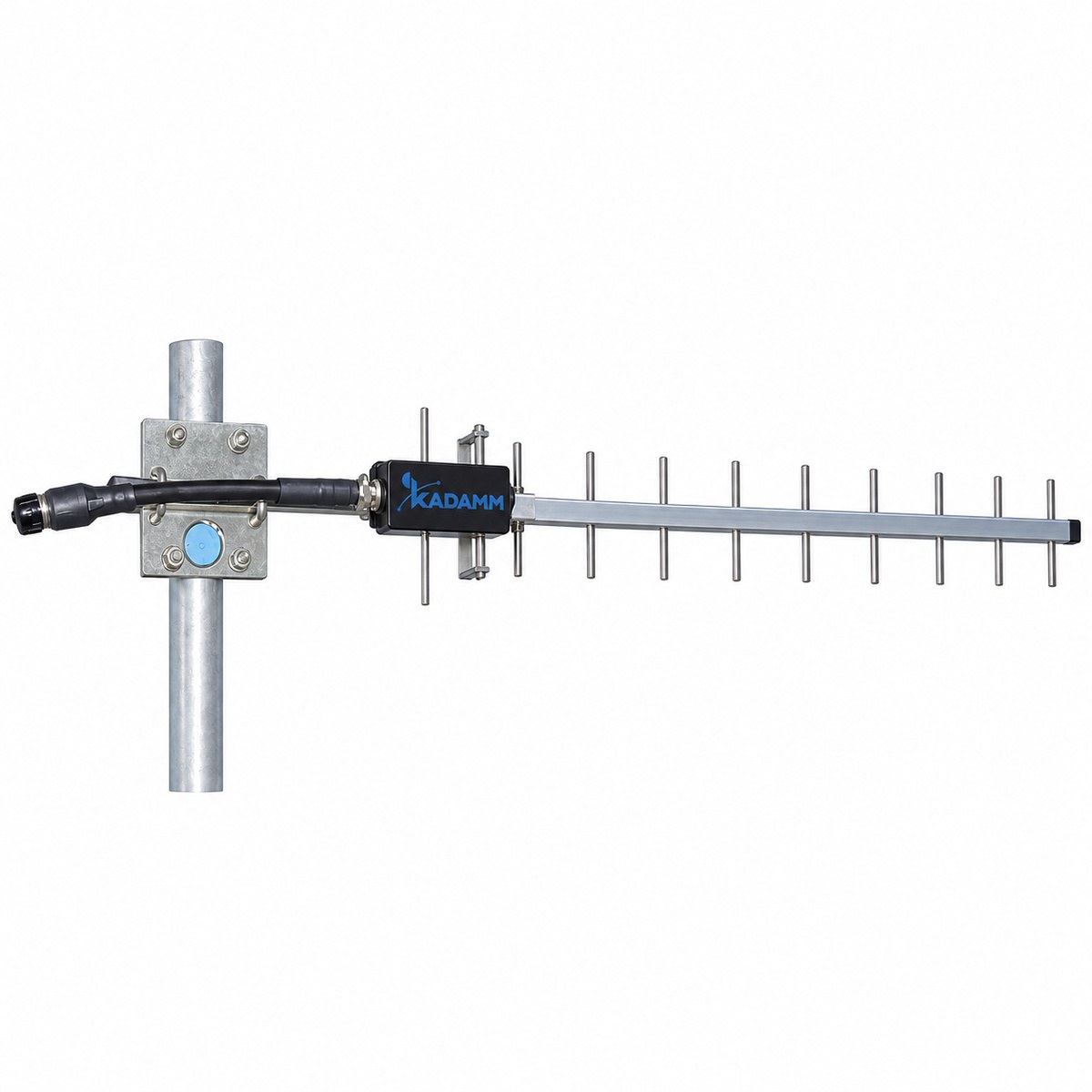

KADAMM ADY-1120-1200-11 — направленная антенна «волновой канал» (Яги) на полосу 1120–1200 МГц. Основные данные: усиление 11,2 дБи; луч по горизонтали 48°; по вертикали 40°; отношение вперёд/назад не менее 16 дБ; поляризация вертикальная или горизонтальная (выбирается при монтаже).
Коротко о KADAMM ADY-1120-1200-11: полоса 1120–1200 МГц, ширина ДН 48°. Рядом в линейке — KADAMM ADY-1120-1200-95. У неё усиление 9,5 дБи, у KADAMM ADY-1120-1200-11 — 11,2 дБи.
На общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди. Токи в пассивных элементах наводятся полем активного и по фазе складываются в направлении директоров, а назад гасятся — так получается узкий луч вдоль траверсы. Каждый добавленный директор сужает луч и поднимает усиление, но всё медленнее: длинная антенна даёт выигрыш дороже короткой.
На средней частоте полосы (1160 МГц) длина волны около 0,26 м, а длина антенны 800 мм — примерно 3,1 длины волны. От этого соотношения зависят и усиление, и ширина луча: модели короче четверти–половины длины волны ближе к простому диполю с рефлектором, длиннее одной–двух длин волны — к узконаправленным.
Поляризация задаётся при монтаже поворотом траверсы: вертикальные элементы дают вертикальную поляризацию, привычную радиостанциям и модемам, горизонтальные — горизонтальную, удобную для развязки соседних линий. На обоих концах линии поляризация должна совпадать.
Отношение вперёд/назад не менее 16 дБ означает, что сигнал с тыльной стороны ослаблен примерно в 40 раз по мощности. Приёмник защищён от помех с тыла, а на одной мачте можно разместить антенны, направленные в разные стороны.
Со стороны фидера: КСВН не более 1,5 — обратно к передатчику уходит не больше 4 % мощности; сопротивление 50 Ом; мощность на вход до 100 Вт; разъём 1×N.
Исполнение: размеры 800 мм, масса 0,75 кг, крепление Ø40–50 мм, ветер до 60 м/с. Масса и площадь антенны нужны для расчёта опоры и кронштейна; кабель ведут вдоль опоры на хомутах, чтобы он не висел на разъёме.
Ключевые особенности
Директорная конструкцияУсиление 11,2 дБи при ширине луча 48° — узкий луч для дальней связи и подавление помех с боковых направлений.
КомпактностьГабариты 800 мм, масса 0,75 кг, крепление Ø40–50 мм.
Поляризация по выбору при монтаже1 порт, розетка N или по заказу.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.
Всепогодное исполнениеВетер до 60 м/с.
Электрические характеристики
Параметр
Значение
Диапазон частот
1120–1200 МГц
Коэффициент усиления, дБи
11,2
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
48°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
40°
Коэффициент защитного действия (отношение вперёд/назад), дБ
≥16
Поляризация
Вертикальная или горизонтальная (выбирается при монтаже)
КСВН
≤1,5
Входное сопротивление
50 Ом
Максимальная мощность на порт
100 Вт
Механические характеристики
Параметр
Значение
Разъёмы
розетка N или по заказу (IEC 61169-16)
Длина
800 мм
Масса антенны
0,75 кг
Максимальная скорость ветра
60 м/с
Крепление на трубу
Ø40–50 мм
Стандарты и протоколы
✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N или по заказу
Применение
Антенна смотрит на одну точку — базовую станцию, ретранслятор или вторую сторону канала. По частотам она подходит для: GPS L5 / Galileo E5a.
Типовые задачи — донорская антенна репитера сотовой связи или радиосвязи, удалённый абонентский пункт на краю зоны, канал телеметрии и SCADA, приём сигнала далёкой базовой станции на модем.
Как подобрать
Полоса. Все частоты линии — внутри 1120–1200 МГц.
Ширина луча. 48° по горизонтали: узкий луч — больше дальность и защита от помех, но точнее наведение.
Поляризация. Совпадает с антенной на другом конце линии.
Разъём и кабель. Разъём 1×N; сечение кабеля — по длине и частоте.
Крепление. Крепление Ø40–50 мм; масса 0,75 кг.
Комплект поставки
Антенна KADAMM ADY-1120-1200-11, монтажный комплект на трубу Ø40–50 мм.
Сравнение с похожими антеннами KADAMM
Параметр
ADY-1120-1200-11
ADY-1120-1200-12
ADY-1120-1200-13
ADY-1120-1200-95
ADY-1400-1550-11
ADY-1400-1550-12
Фото
Диапазон частот
1120–1200 МГц
1120–1200 МГц
1120–1200 МГц
1120–1200 МГц
1400–1550 МГц
1400–1550 МГц
Поляризация
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
Наводка идёт в два шага: грубо — по карте или компасу, точно — по уровню сигнала, медленно поворачивая антенну и фиксируя её на максимуме. С лучом 48° неточность в пару градусов незаметна; узкий луч требует обязательной доводки.
Для дальнего корреспондента антенну держат почти горизонтально, для близкого и низко расположенного — опускают. Поляризации концов линии должны совпадать: поворот на 90° обходится потерей 20 дБ и более. Сначала наводят одну сторону линии, затем вторую, и при необходимости повторяют доводку первой.
Можно, если разнести их по направлению и высоте. Отношение вперёд/назад не менее 16 дБ ослабляет сигналы с тыла, поэтому антенны, смотрящие в разные стороны, мешают друг другу мало; антенны в одном направлении разносят по вертикали. Антенны разных диапазонов на одной траверсе разводят хотя бы на длину волны нижнего диапазона.
Развязка между донорской и сервисной антеннами должна превышать усиление репитера — иначе он самовозбуждается. Её набирают разносом по вертикали, направлением антенн «спиной» друг к другу и экранами; расчёт сделаем по схеме объекта. Если развязки всё равно не хватает, помогает фильтр на входе репитера или смена схемы установки.
Подойдёт, когда каналы передачи и приёма находятся внутри 1120–1200 МГц. Согласование (КСВН не более 1,5) выдерживается во всей полосе; единственное условие — каналы не у самого края диапазона. Отступ от границ полосы пригодится и тогда, когда в сеть добавят каналы.
По частотам в полосу антенны попадают: GPS L5 / Galileo E5a. Список частот покажет и другое: понадобится ли фильтр от мощных соседних передатчиков на площадке.
Ответную часть кабеля подбирают под разъём антенны — 1×N. Переходников в тракте стоит избегать: любой из них — это лишние потери и ещё один контакт, который со временем деградирует и даёт интермодуляцию. Несовпадение разъёмов решают кабельной сборкой, у которой на концах стоят нужные типы.
Толщину фидера определяют длина снижения и частота: длинной трассе и высоким частотам нужен кабель потолще. Снаружи соединения герметизируют, а кабель закрепляют на опоре. Перемычку берут чуть длиннее расстояния до разъёма — так ветер и вибрация не нагружают соединение.
Данные для монтажа: крепление — Ø40–50 мм; масса — 0,75 кг; предельный ветер — 60 м/с. Прочность опоры проверяют с учётом массы и парусности всего, что на ней стоит; кабель ведут вдоль неё на хомутах — так разъём не испытывает рывков.
Обязательны заземление антенны и опоры и грозоразрядник на вводе кабеля в здание. Разъёмы после монтажа герметизируют. Смонтированную линию проверяют по КСВН, а результат вносят в паспорт установки.
KADAMM ADY-1120-1200-11 — запросить цену и сроки
Подберём модель, крепление и кабельную сборку под вашу задачу. Сроки поставки уточняйте у менеджера.
Артикул для заказа — KADAMM ADY-1120-1200-11, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-1120-1200-11 могут уточняться без уведомления.
Поставляем KADAMM ADY-1120-1200-11 — антенна Яги 1,2 ГГц (1120–1200 МГц), 11,2 дБи под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
