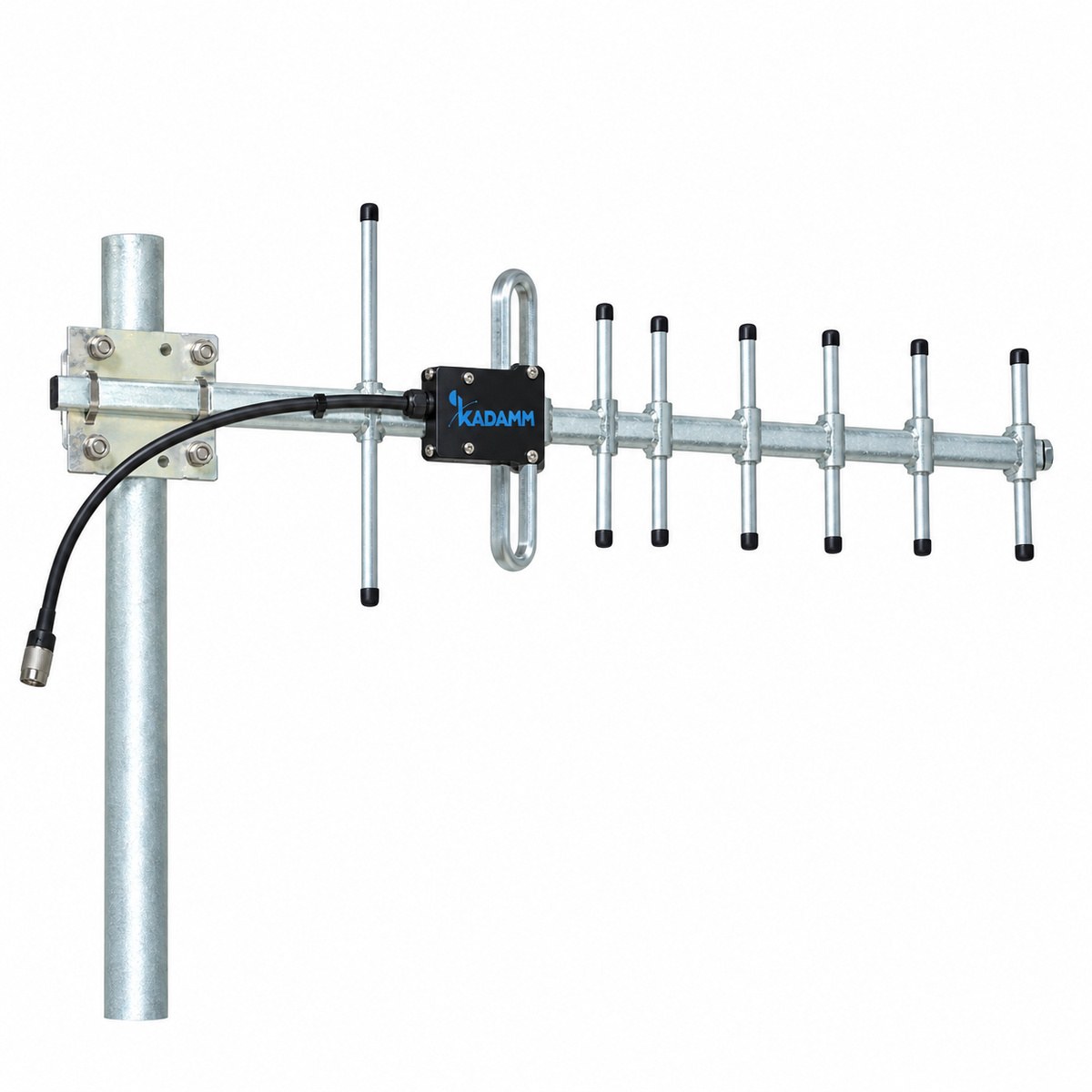

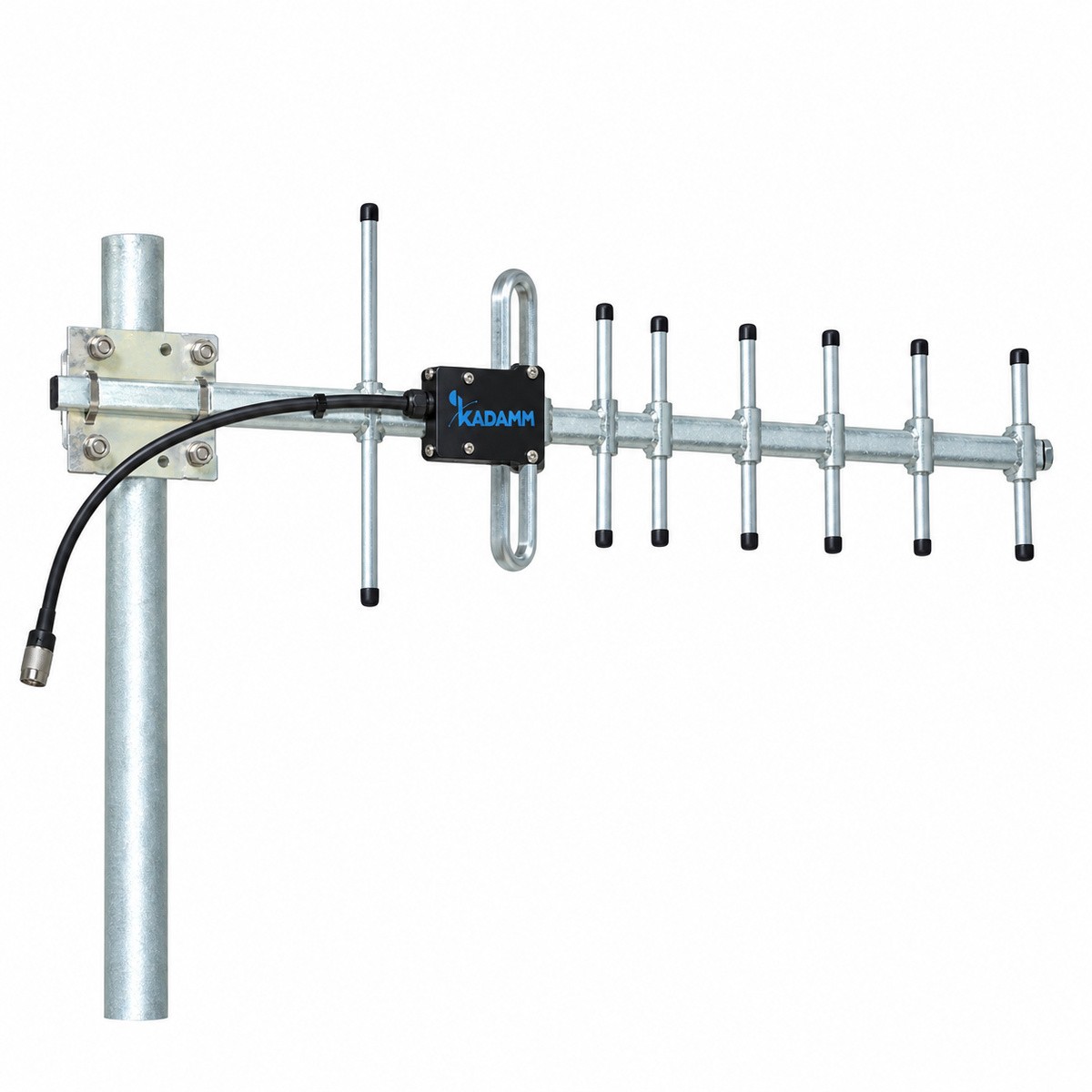

KADAMM ADY-1400-1550-9 — антенна Яги 1,4 ГГц (1400–1550 МГц), 9 дБи

Директорная антенна Yagi, поляризация вертикальная или горизонтальная (выбирается при монтаже): 1400–1550 МГц, 1 порт.

KADAMM ADY-1400-1550-9
1400–1550 МГц
Диапазон
9 дБи
Усиление
54°
Ширина луча (Г)
Вертикальная или горизонтальная (выбирается при монтаже)
Поляризация
1×N
Разъёмы
370 мм
Длина

О модели

KADAMM ADY-1400-1550-9 — направленная антенна «волновой канал» (Яги) на полосу 1400–1550 МГц. Основные данные: усиление 9 дБи; луч по горизонтали 54°; по вертикали 48°; отношение вперёд/назад не менее 14 дБ; поляризация вертикальная или горизонтальная (выбирается при монтаже).

Коротко о KADAMM ADY-1400-1550-9: усиление 9 дБи, луч по горизонтали 54°. Рядом в линейке — KADAMM ADY-1800-1990-9. У неё полоса 1800–1990 МГц, у KADAMM ADY-1400-1550-9 — 1400–1550 МГц.

Траверса несёт активный вибратор, рефлектор за ним и директоры перед ним. Поле активного вибратора наводит токи в пассивных элементах; их излучение суммируется в сторону директоров и гасится назад, формируя узкий луч вдоль траверсы. Каждый добавленный директор сужает луч и поднимает усиление, но всё медленнее: длинная антенна даёт выигрыш дороже короткой.

В середине полосы (1475 МГц) волна около 0,2 м; при длине 370 мм антенна укладывается примерно в 1,8 длины волны. От этого соотношения зависят и усиление, и ширина луча: модели короче четверти–половины длины волны ближе к простому диполю с рефлектором, длиннее одной–двух длин волны — к узконаправленным.

Поляризацию выбирают при монтаже поворотом траверсы: элементы вертикально — вертикальная поляризация, как у большинства радиостанций и модемов; горизонтально — горизонтальная, которую используют для развязки соседних линий. На обоих концах линии поляризация должна совпадать.

Отношение вперёд/назад не менее 14 дБ означает, что сигнал с тыльной стороны ослаблен примерно в 25 раз по мощности. Приёмник защищён от помех с тыла, а на одной мачте можно разместить антенны, направленные в разные стороны.

Параметры входа: при КСВН не более 1,5 отражается не больше 4 % мощности; 50 Ом; допустимо до 100 Вт; разъём 1×N.

Исполнение: размеры 370 мм, масса 0,52 кг, крепление Ø40–50 мм. Масса и площадь антенны нужны для расчёта опоры и кронштейна; кабель ведут вдоль опоры на хомутах, чтобы он не висел на разъёме.

Ключевые особенности

Директорная конструкция9 дБи и луч 54°: дальняя связь и ослабление помех, приходящих сбоку.
КомпактностьДлина 370 мм, вес 0,52 кг, под трубу Ø40–50 мм.
Поляризация по выбору при монтаже1 порт, N или по заказу.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.

Электрические характеристики

ПараметрЗначение
Диапазон частот1400–1550 МГц
Коэффициент усиления, дБи9
Ширина ДН по уровню −3 дБ, горизонтальная плоскость54°
Ширина ДН по уровню −3 дБ, вертикальная плоскость48°
Коэффициент защитного действия (отношение вперёд/назад), дБ≥14
ПоляризацияВертикальная или горизонтальная (выбирается при монтаже)
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механические характеристики

ПараметрЗначение
РазъёмыN или по заказу (IEC 61169-16)
Длина370 мм
Масса антенны0,52 кг
Крепление на трубуØ40–50 мм

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: N или по заказу

Применение

Антенну направляют на конкретную точку: базовую станцию, ретранслятор, вторую сторону радиоканала. Все частоты линии должны лежать в полосе 1400–1550 МГц.

Обычные применения — донор репитера (сотовая связь, радиосвязь), абонентский пункт на границе покрытия, телеметрия и SCADA, модем, который ловит удалённую базовую станцию.

Как подобрать

Полоса. Все частоты линии — внутри 1400–1550 МГц.

Ширина луча. 54° по горизонтали: узкий луч — больше дальность и защита от помех, но точнее наведение.

Поляризация. Совпадает с антенной на другом конце линии.

Разъём и кабель. Разъём 1×N; сечение кабеля — по длине и частоте.

Крепление. Крепление Ø40–50 мм; масса 0,52 кг.

Комплект поставки

Антенна KADAMM ADY-1400-1550-9, монтажный комплект на трубу Ø40–50 мм.

Сравнение с похожими антеннами KADAMM

ПараметрADY-1400-1550-9ADY-134-173-150BADY-134-173-150EADY-1800-1990-9ADY-902-928-17ADY-902-928-12

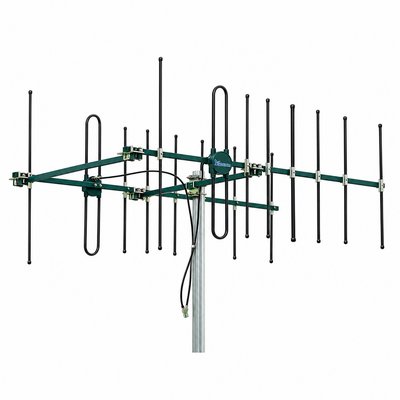

ФотоKADAMM ADY-1400-1550-9KADAMM ADY-134-173-150BKADAMM ADY-134-173-150EKADAMM ADY-1800-1990-9KADAMM ADY-902-928-17KADAMM ADY-902-928-12
Диапазон частот1400–1550 МГц134–173 МГц134–173 МГц1800–1990 МГц902–928 МГц902–928 МГц
Поляризациявертикальная или горизонтальная (выбирается при монтаже)вертикальная или горизонтальная (выбирается при монтаже)вертикальнаявертикальная или горизонтальная (выбирается при монтаже)вертикальнаявертикальная
Ширина ДН по уровню −3 дБ54°54°20°54°25°42°
Коэффициент усиления9 дБи9 дБи14,5 дБи9 дБи17 дБи12 дБи
Типдиректорная антенна (Yagi)директорная антенна (Yagi)директорная антенна (Yagi)директорная антенна (Yagi)директорная антенна (Yagi)директорная антенна (Yagi)
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Вопросы и ответы

Наводка идёт в два шага: грубо — по карте или компасу, точно — по уровню сигнала, медленно поворачивая антенну и фиксируя её на максимуме. При луче 54° ошибка в несколько градусов почти не сказывается, а при узком луче доводка обязательна.

Угол места выставляют близким к горизонту, если корреспондент далеко, и опускают, если он ниже и рядом. Поляризации концов линии должны совпадать: поворот на 90° обходится потерей 20 дБ и более. Сначала наводят одну сторону линии, затем вторую, и при необходимости повторяют доводку первой.

Можно, если разнести их по направлению и высоте. Отношение вперёд/назад не менее 14 дБ ослабляет сигналы с тыла, поэтому антенны, смотрящие в разные стороны, мешают друг другу мало; антенны в одном направлении разносят по вертикали. На общей траверсе антенны разных диапазонов разносят не меньше чем на длину волны нижнего из них.

Развязка между донорской и сервисной антеннами должна превышать усиление репитера — иначе он самовозбуждается. Её набирают разносом по вертикали, направлением антенн «спиной» друг к другу и экранами; расчёт сделаем по схеме объекта. Когда развязки мало, ставят фильтр на вход репитера или меняют расположение антенн.

Подойдёт, когда каналы передачи и приёма находятся внутри 1400–1550 МГц. Согласование (КСВН не более 1,5) выдерживается во всей полосе; единственное условие — каналы не у самого края диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

Список частот покажет и другое: понадобится ли фильтр от мощных соседних передатчиков на площадке.

Разъём антенны — 1×N; ответную часть кабельной сборки берут того же типа. Переходники в тракте лучше не ставить: каждый добавляет потери и ещё одну точку, где со временем ухудшается контакт и растёт интермодуляция. При другом разъёме у радиостанции ставят кабельную сборку с подходящими разъёмами на обоих концах.

Кабель подбирают по потерям: на высоких частотах и длинных трассах берут фидер большего сечения. Снаружи соединения герметизируют, а кабель закрепляют на опоре. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.

Данные для монтажа: крепление — Ø40–50 мм; масса — 0,52 кг. Опору рассчитывают на массу и ветровую нагрузку всего оборудования, включая антенну; кабель фиксируют хомутами по опоре, чтобы он не болтался и не нагружал разъём. Азимут и высоту установки не подбирают на месте: их берут из проекта, по которому считали покрытие.

Обязательны заземление антенны и опоры и грозоразрядник на вводе кабеля в здание. Разъёмы после монтажа герметизируют. Смонтированную линию проверяют по КСВН, а результат вносят в паспорт установки.

KADAMM ADY-1400-1550-9 — запросить цену и сроки
Подберём модель, крепление и кабельную сборку под вашу задачу. Сроки поставки уточняйте у менеджера.

Артикул для заказа — KADAMM ADY-1400-1550-9, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-1400-1550-9 могут уточняться без уведомления.

Поставляем KADAMM ADY-1400-1550-9 — антенна Яги 1,4 ГГц (1400–1550 МГц), 9 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
