Направленная директорная антенна (Yagi) с вертикальной или горизонтальной (выбирается при монтаже) поляризацией: 746–896 МГц, 1 порт.
746–896 МГц
Диапазон
10 дБи
Усиление
56°
Ширина луча (Г)
Вертикальная или горизонтальная (выбирается при монтаже)
Поляризация
1×N
Разъёмы
760 мм
Длина
О модели

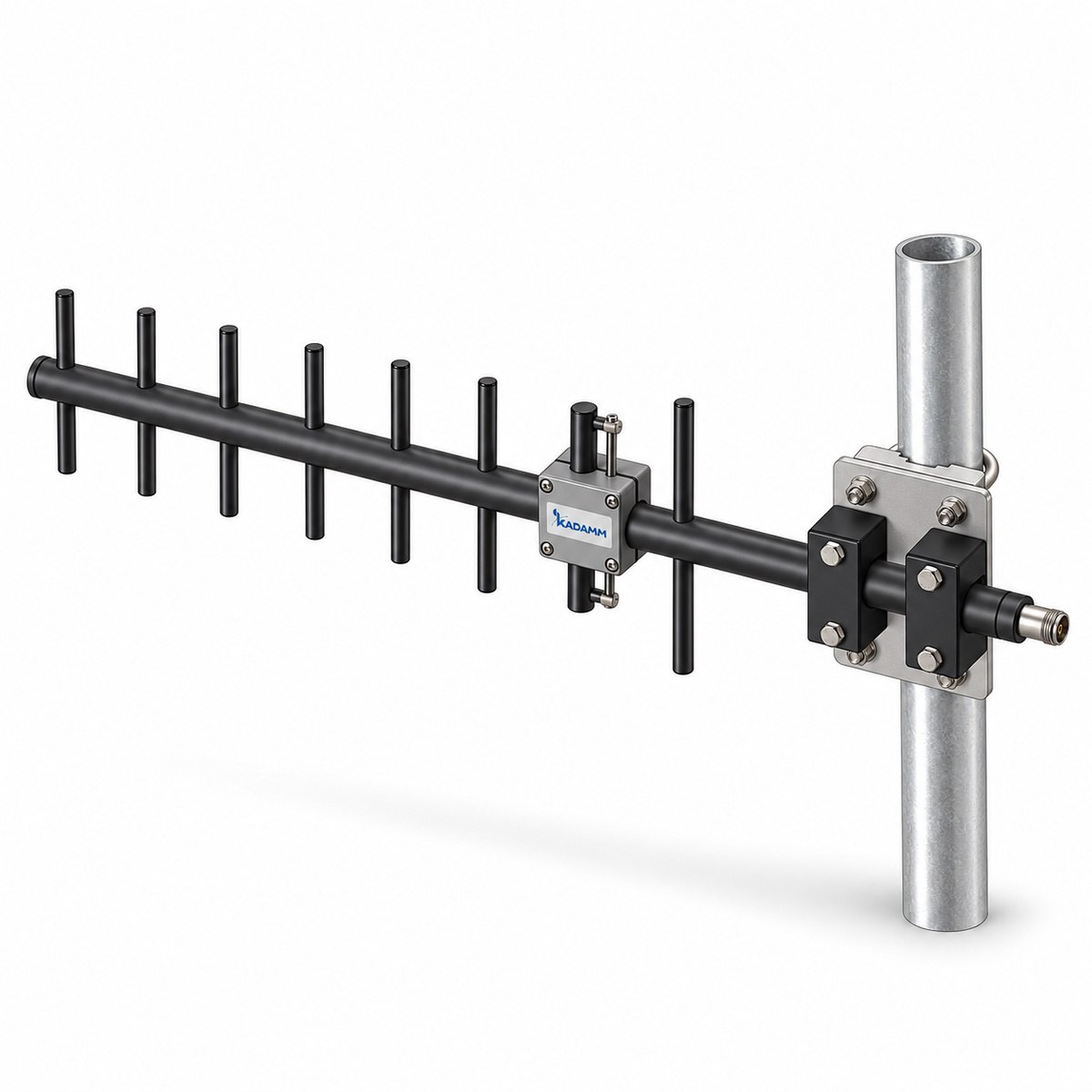

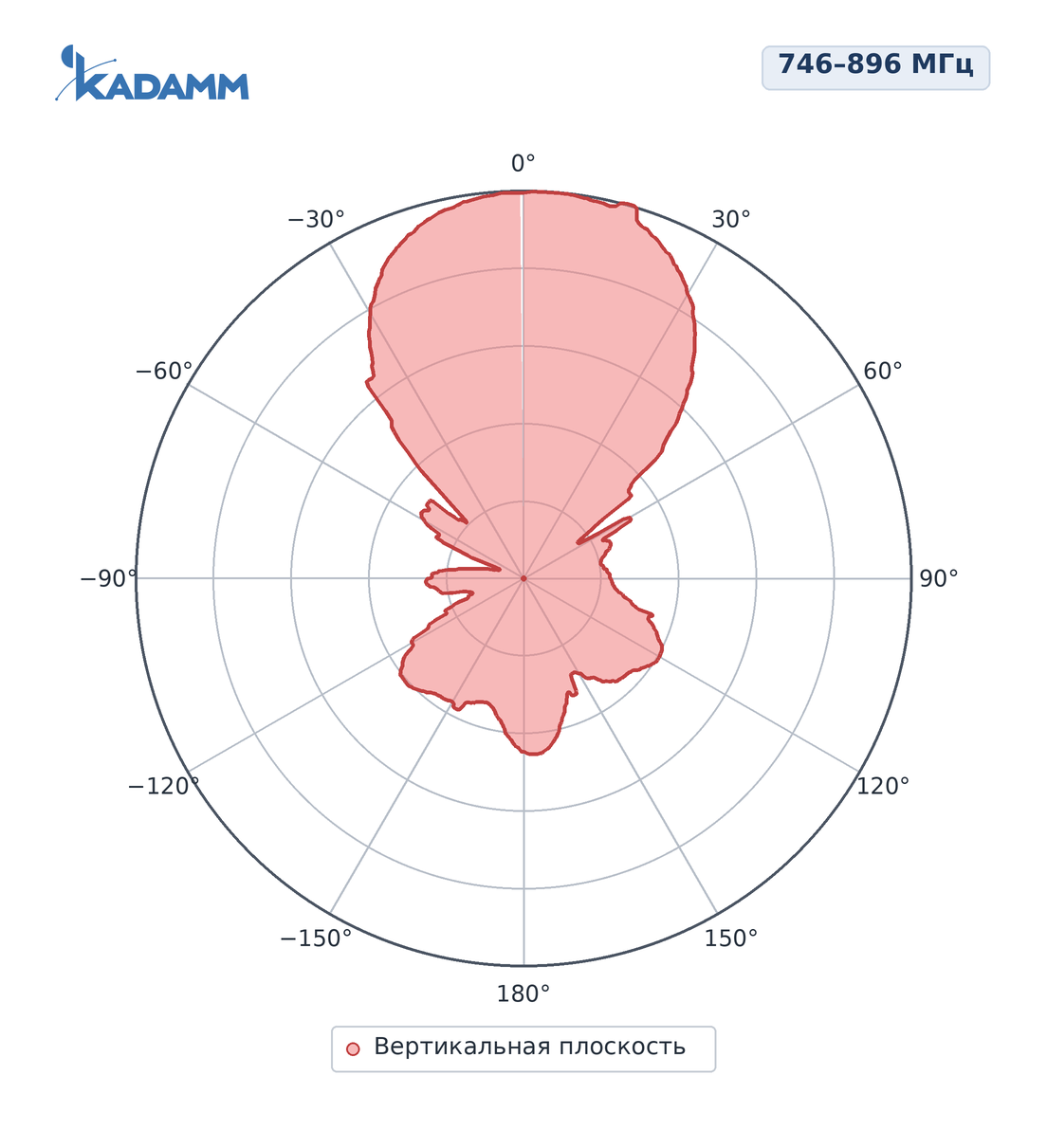

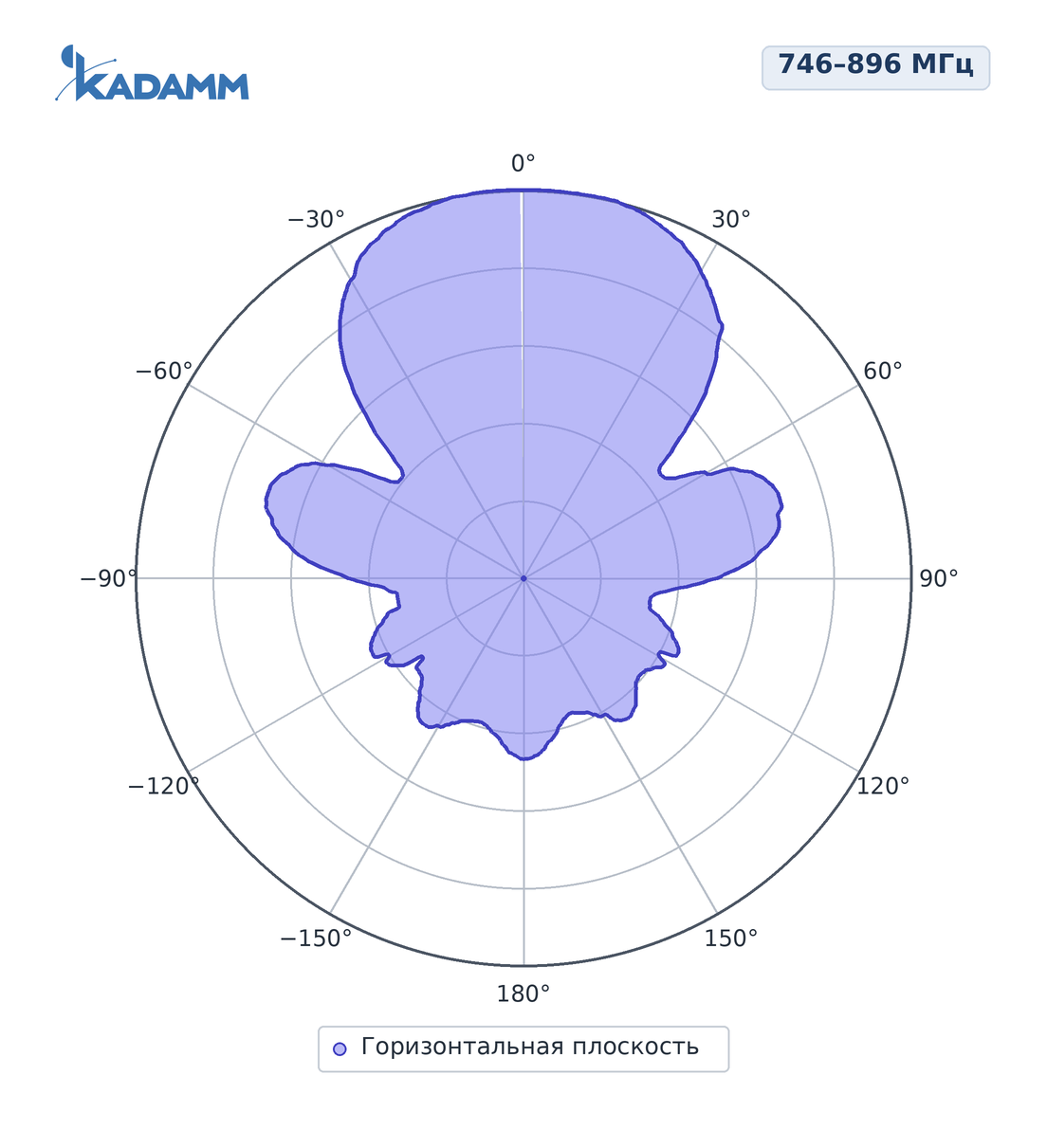

KADAMM ADY-746-896-10 — направленная антенна «волновой канал» (Яги) на полосу 746–896 МГц. Основные данные: усиление 10 дБи; луч по горизонтали 56°; по вертикали 45°; отношение вперёд/назад 16 дБ; поляризация вертикальная или горизонтальная (выбирается при монтаже).
Главное в KADAMM ADY-746-896-10 — коэффициент усиления 10 дБи и ширина ДН 56°. Рядом в линейке — KADAMM ADY-806-960-10. У неё полоса 806–960 МГц, у KADAMM ADY-746-896-10 — 746–896 МГц.
Траверса несёт активный вибратор, рефлектор за ним и директоры перед ним. Токи в пассивных элементах наводятся полем активного и по фазе складываются в направлении директоров, а назад гасятся — так получается узкий луч вдоль траверсы. Новые директоры сужают луч и прибавляют усиление, но с убывающей отдачей: каждый следующий децибел длинной антенне даётся труднее.
На средней частоте полосы (821 МГц) длина волны около 0,37 м, а длина антенны 760 мм — примерно 2,1 длины волны. От этого соотношения зависят и усиление, и ширина луча: модели короче четверти–половины длины волны ближе к простому диполю с рефлектором, длиннее одной–двух длин волны — к узконаправленным.
Повернув траверсу при установке, получают нужную поляризацию: вертикальную (как у большинства радиостанций и модемов) или горизонтальную — ею разводят соседние линии. На обоих концах линии поляризация должна совпадать.
Отношение вперёд/назад 16 дБ означает, что сигнал с тыльной стороны ослаблен примерно в 40 раз по мощности. Это защищает приёмник от помех со стороны, противоположной корреспонденту, и позволяет ставить на одну мачту антенны, смотрящие в разные стороны.
Фидерная сторона: КСВН не выше 1,8, то есть к передатчику возвращается не более 8 % мощности; волновое сопротивление 50 Ом; входная мощность до 300 Вт; разъём 1×N с выводом снизу.
Исполнение: размеры 760 × 201 мм, масса 2,3 кг, крепление Ø35–50 мм, ветер до 78,23 м/с, рабочая температура −40…+70 °C. Опору и кронштейн считают по массе и площади антенны, а кабель фиксируют по опоре — разъём не должен держать его вес.
Антенна смотрит на одну точку — базовую станцию, ретранслятор или вторую сторону канала. По частотам она подходит для: ISM/LoRa 868 МГц; сети LTE 800, LTE 850 (диапазоны 3GPP B20/n20, B5/n5).
Обычные применения — донор репитера (сотовая связь, радиосвязь), абонентский пункт на границе покрытия, телеметрия и SCADA, модем, который ловит удалённую базовую станцию.
Как подобрать
Полоса. Все частоты линии — внутри 746–896 МГц.
Ширина луча. 56° по горизонтали: узкий луч — больше дальность и защита от помех, но точнее наведение.
Поляризация. Совпадает с антенной на другом конце линии.
Разъём и кабель. Разъём 1×N; сечение кабеля — по длине и частоте.
Крепление. Крепление Ø35–50 мм; масса 2,3 кг.
Комплект поставки
Антенна KADAMM ADY-746-896-10, монтажный комплект на трубу Ø35–50 мм.
Сравнение с похожими антеннами KADAMM
Параметр
ADY-746-896-10
ADY-769-869-12
ADY-700-800-15
ADY-690-800-12
ADY-690-800-11
ADY-806-960-10
Фото
Диапазон частот
746–896 МГц
769–869 МГц
700–800 МГц
690–800 МГц
690–800 МГц
806–960 МГц
Поляризация
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная
вертикальная или горизонтальная (выбирается при монтаже)
Азимут на вторую точку сначала выставляют по карте или компасу, а потом уточняют по сигналу: плавно поворачивают антенну в обе стороны и закрепляют в положении максимума. С лучом 56° неточность в пару градусов незаметна; узкий луч требует обязательной доводки.
Для дальнего корреспондента антенну держат почти горизонтально, для близкого и низко расположенного — опускают. На обоих концах поляризация должна совпадать: развёрнутая на 90° антенна теряет до 20 дБ и больше. Наводят по очереди: первую сторону, затем вторую, а потом при нужде уточняют первую ещё раз.
Можно, если разнести их по направлению и высоте. Отношение вперёд/назад 16 дБ ослабляет сигналы с тыла, поэтому антенны, смотрящие в разные стороны, мешают друг другу мало; антенны в одном направлении разносят по вертикали. Антенны разных диапазонов на одной траверсе разводят хотя бы на длину волны нижнего диапазона.
Развязка между донорской и сервисной антеннами должна превышать усиление репитера — иначе он самовозбуждается. Её набирают разносом по вертикали, направлением антенн «спиной» друг к другу и экранами; расчёт сделаем по схеме объекта. Когда развязки мало, ставят фильтр на вход репитера или меняют расположение антенн.
Подойдёт, когда каналы передачи и приёма находятся внутри 746–896 МГц. Согласование (КСВН не более 1,8) выдерживается во всей полосе; единственное условие — каналы не у самого края диапазона. Отступ от краёв полосы оставляют и в расчёте на будущее расширение сети новыми каналами.
По частотам в полосу антенны попадают: ISM/LoRa 868 МГц; сети LTE 800, LTE 850 (диапазоны 3GPP B20/n20, B5/n5).
Разъём антенны — 1×N; ответную часть кабельной сборки берут того же типа. Переходники в тракт лучше не включать: каждый вносит потери и добавляет ещё одно место, где со временем ухудшается контакт и растёт интермодуляция. При другом разъёме у радиостанции ставят кабельную сборку с подходящими разъёмами на обоих концах.
Толщину фидера определяют длина снижения и частота: длинной трассе и высоким частотам нужен кабель потолще. Наружные соединения закрывают герметиком или лентой, а кабель фиксируют на опоре. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.
Данные для монтажа: крепление — Ø35–50 мм; масса — 2,3 кг; предельный ветер — 78,23 м/с. Опору проверяют под массу антенны и ветровую нагрузку вместе со всем остальным оборудованием; кабель ведут по опоре на хомутах, чтобы он не раскачивался и не тянул разъём.
Антенну заземляют вместе с опорой, а на вводе кабеля в здание устанавливают грозоразрядник. Разъёмы после монтажа герметизируют. После монтажа проверяют КСВН линии и фиксируют результат в паспорте установки.
KADAMM ADY-746-896-10 — запросить цену и сроки
Под вашу задачу подберём модель антенны, крепление и кабельную сборку. Сроки поставки уточняйте у менеджера.
Артикул для заказа — KADAMM ADY-746-896-10, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-746-896-10 могут уточняться без уведомления.
Поставляем KADAMM ADY-746-896-10 — антенна Яги 746–896 МГц (868 МГц), 10 дБи под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
