Панельная секторная антенна базовых станций с одной излучающей системой 380–500 МГц и кросс-поляризацией ±45°. Электрический наклон 0–10° регулируется дистанционно по AISG 2.0, блок RET в комплекте.
Коротко: KADAMM K802385014 — 380–500 МГц, 2 порта, длина 2080 мм, масса 30,5 кг, усиление 13,8 дБи. От ближайшей модели KADAMM APX-0405-1468IR отличается так: корпус длиннее на 30 мм (2080 против 2050 мм); тяжелее на 8,5 кг (30,5 против 22 кг).
KADAMM K802385014 — панель для сектора базовой станции сотовой сети, полосы 380–500 МГц. Главное в цифрах: 2 входа; горизонтальный луч 65°; усиление до 13,8 дБи; наклон луча 0–10° с дистанционным управлением.
Конструктивно это вертикальные столбцы излучателей над металлическим экраном-рефлектором в общем кожухе (стеклопластик). Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 2080 мм вертикальный луч составляет 16,8 ± 2°.
Каждый излучатель — пара диполей, повёрнутых на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка более 15 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Развязка между входами — не менее 30 дБ.
Форма диаграммы: ширина луча по горизонтали 65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 23 дБ — в тыл уходит примерно в 200 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 15 дБ — меньше перелёта сигнала в дальние соты.
По вертикали луч узкий — 16,8 ± 2°, поэтому зону обслуживания задают наклоном. Расчёт простой: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали. Для панели на 40-метровой мачте и соты радиусом 2 км получается около 9,5°. Диапазон электрического наклона — 0–10°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0/3GPP. Кронштейн добавляет механический наклон 0–10°; его оставляют для грубой доводки, потому что при механическом наклоне задний лепесток поднимается, а края сектора уходят вверх.
Тракт: КСВН менее 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 500 Вт; IM3 не выше −153 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 2 × розетка 4.3-10, вывод снизу. Пассивная интермодуляция важна на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и поднимают шум. Цифра антенны сохраняется для всей линии, только если перемычки и разъёмы того же класса; разъёмы 4.3-10 для этого и созданы — меньше 7/16 и с более стабильным контактом. Излучатели заземлены по постоянному току — статический заряд с антенны уходит на опору.
Корпус и крепление: высота × ширина × глубина 2080 × 550 × 198 мм, масса 30,5 кг и 7,5 кг монтажного комплекта, диаметр трубы Ø50–Ø115 мм, рабочая температура −50…+65 °C, предельный ветер 250 км/ч. Ветровая нагрузка при 150 км/ч — 895 / 160 / 1135 Н (фронт / бок / тыл); фронтальная — это около 91 кгс, которые кронштейн и труба передают на опору вместе с изгибающим моментом.

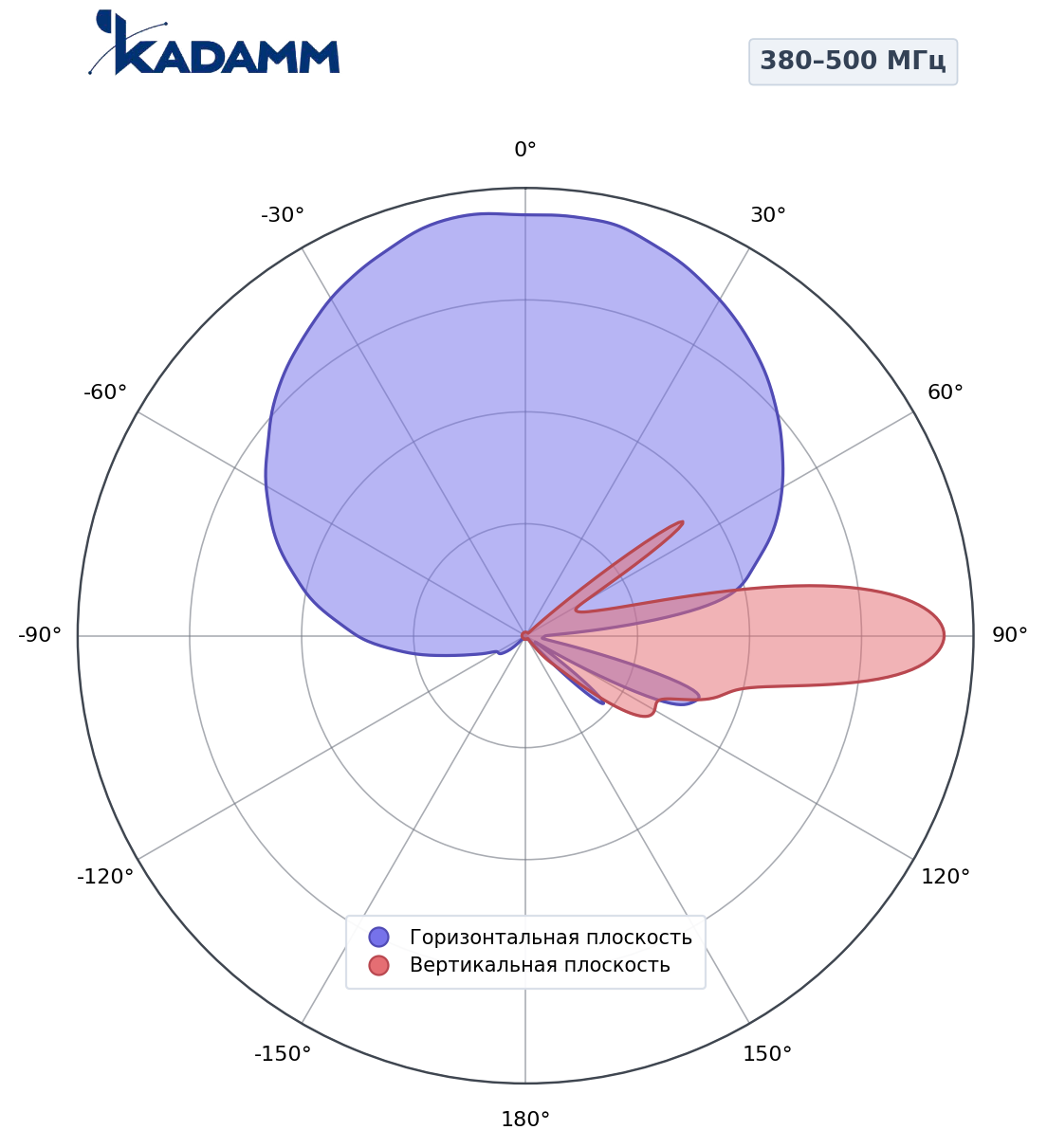

Диаграммы направленности KADAMM K802385014 в полосах 380–500 МГц — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–500 МГц |
| Усиление при среднем наклоне, дБи | 13,8 |
| Усиление во всём диапазоне наклонов, дБи | 13,5 ± 0,7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 16,8 ± 2° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >23 |
| Поляризационная развязка (кроссполяризационная), дБ | >15 |
| Подавление первого бокового лепестка, дБ | >15 |
| Поляризация | ±45° |
| Электрический наклон | 0–10° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | ≥30 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 500 Вт |
| Протокол RET | AISG 2.0/3GPP |
| Грозозащита | Заземление по постоянному току |
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 550 × 198 мм |
| Размеры упаковки | 2355 × 615 × 250 мм |
| Масса антенны | 30,5 кг |
| Масса монтажного комплекта | 7,5 кг |
| Масса в упаковке | 45 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 895 / 160 / 1135 Н |
| Максимальная скорость ветра | 250 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Место панели — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети LTE-450 (диапазоны 3GPP B31/n31). Одна панель — один сектор; азимут и угол места каждой задают по модели радиопокрытия.
С лучом 65° — стандартная трёхсекторная схема для городской и пригородной застройки, посёлков и промышленных площадок: три панели на опоре закрывают круг, ёмкость делится поровну между секторами.
Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 380–500 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.
Входы. 2 входа; двухтрактный радиомодуль (2T2R) занимает пару входов ±45° одной системы.
Ширина луча. 65° — под схему секторизации сайта: 65° на три сектора, 33° на шесть или на вытянутую зону, 90° на широкий сектор малой соты.
Наклон. Посчитайте угол на край соты плюс половину вертикального луча (16,8 ± 2°) и сравните с наклоном панели — 0–10°.
Тракт. Мощность на вход — до 500 Вт. Низкая IM3 всей линии получается только с перемычками и разъёмами того же класса.
Опора. Кронштейн и труба Ø50–Ø115 мм — под массу 30,5 кг и ветровую нагрузку 895 / 160 / 1135 Н.
Антенна КАДАММ K802385014, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | K802385014 | K802454715 | K801809021s | K801809020 | K801809018 | K801809017 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 380–500 МГц | 450–470 МГц | 790–960 МГц | 790–960 МГц | 790–960 МГц | 790–960 МГц |
| Поляризация | ±45° | ±45° | ±45° | ±45° | ±45° | ±45° |
| Ширина ДН по уровню −3 дБ | 65° | 65° | 33° | 33° | 65° | 65° |
| Коэффициент усиления | 13,8 дБи | 14,5 дБи | 20,4 дБи | 20,5 дБи | 17,7 дБи | 16,7 дБи |
| Электрический наклон | 0–10°, RET | 0°, фикс. | 0–10°, RET | 0–10°, RET | 0–8°, RET | 0–10°, RET |
| Тип | — | панельная | — | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
У панели 2 входа. Пара входов ±45° одной системы принимает двухтрактный радиомодуль — схема 2T2R (MIMO 2×2) или передача с поляризационным разнесением на приёме. Два однотрактных модуля одного диапазона на одну систему подключают через комбайнер, учитывая его потери.
Модуль каждого диапазона занимает свою систему. Когда модулей больше, чем систем, диапазоны сводят комбайнером перед антенной, а его вносимые потери и класс по интермодуляции закладывают в расчёт линии. По перечню радиомодулей на сектор подберём модель с нужным числом входов.
Верхний край луча по уровню −3 дБ направляют на границу соты. Угол равен арктангенсу отношения высоты подвеса к радиусу соты плюс половина вертикального луча (16,8 ± 2°): для мачты 40 м и радиуса 2 км — около 9,5°, для крыши 25 м и радиуса 800 м — около 10,2°.
Электрический наклон панели — 0–10°, этого хватает для типовых высот подвеса. Окончательный угол уточняют по модели радиопокрытия и контрольным замерам после запуска; пришлите высоты, азимуты и радиусы секторов — посчитаем наклоны для вашего сайта. Для каждого сектора угол считают отдельно: высоты и радиусы у них обычно разные.
Да. Наклон задаёт привод RET по протоколу AISG 2.0/3GPP: команду отдают от базовой станции либо из системы управления сетью, и угол меняется без выезда монтажников и без отключения сектора. Это удобно при оптимизации сети, при вводе новых сайтов рядом и при сезонных изменениях нагрузки.
Привод подключают к порту AISG панели или через модем в фидере; при заказе уточните, нужен ли блок RET в комплекте и какой кабель управления к нему понадобится. Механический наклон кронштейна в этом случае оставляют для начальной установки и не меняют.
Цифра показывает, насколько продукты интермодуляции третьего порядка слабее несущих в стандартном испытании по IEC 62037: на антенну подают два тона по 20 Вт и измеряют продукты на частотах 2f1 − f2 и 2f2 − f1. Если такие продукты попадают в приёмный канал, у сектора растёт шум и падает чувствительность.
Параметр важен, когда антенна работает с несколькими мощными несущими разных диапазонов или операторов. Перемычки, разъёмы и кабели линии выбирают того же класса, соединения затягивают моментным ключом и герметизируют — иначе низкая интермодуляция самой панели теряет смысл.
Собственная масса панели — 30,5 кг, монтажного комплекта — 7,5 кг. Ветровая нагрузка при 150 км/ч — 895 / 160 / 1135 Н (фронт / бок / тыл), фронтальная — около 91 кгс. Эти цифры вместе с высотой подвеса, числом панелей и кабелей на опоре — исходные данные для расчёта трубостойки или мачты на прочность и на прогиб, включая запас на обледенение.
Кронштейн рассчитан на трубу Ø50–Ø115 мм. Опору проверяют на изгиб с учётом всех антенн, радиомодулей и кабелей, фидеры крепят к ней хомутами, чтобы их вес не ложился на разъёмы; панель и опору заземляют по проекту. Комплект крепления под вашу опору уточняйте у менеджера.
Столько, сколько секторов в схеме сайта. При луче 65° обычно ставят три панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. Каждая панель работает на свой сектор базовой станции со своими радиомодулями, и ёмкость сайта делится между секторами.
Если зона вытянута вдоль дороги или нужна большая ёмкость, число секторов меняют, а с ним и ширину луча панели. Пришлите карту площадки и требования к ёмкости — подберём схему секторизации и модели панелей KADAMM под неё, а также проверим, хватит ли места на опоре.
Артикул для заказа — KADAMM K802385014, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM K802385014 могут уточняться без уведомления.
Поставляем KADAMM K802385014 — однодиапазонная секторная антенна 380–500 МГц, 13,8 дБи, 2 порта, RET под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
