Панельная секторная антенна базовых станций с одной излучающей системой 790–960 МГц и кросс-поляризацией ±45°. Электрический наклон 0–10° регулируется дистанционно по AISG 2.0, блок RET в комплекте.
Антенна КАДАММ K801809021s — однодиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с одной излучающей системой 790–960 МГц, кросс-поляризацией ±45° и 2 портами. Рабочие полосы перекрывают LTE 800, LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B20, B5, B8), что позволяет подключить радиомодули с MIMO 2×2.
Коэффициент усиления 19,8–20,4 дБи по поддиапазонам при высоте полотна 2520 мм, ширина луча в вертикальной плоскости 7,2–7,8°. Электрический наклон 0–10° задаётся дистанционно блоком RET по протоколу AISG 2.0 (блок входит в комплект); механический наклон 0–8°. Интермодуляция IM3 не выше −150 дБн, КСВН не более 1,5.

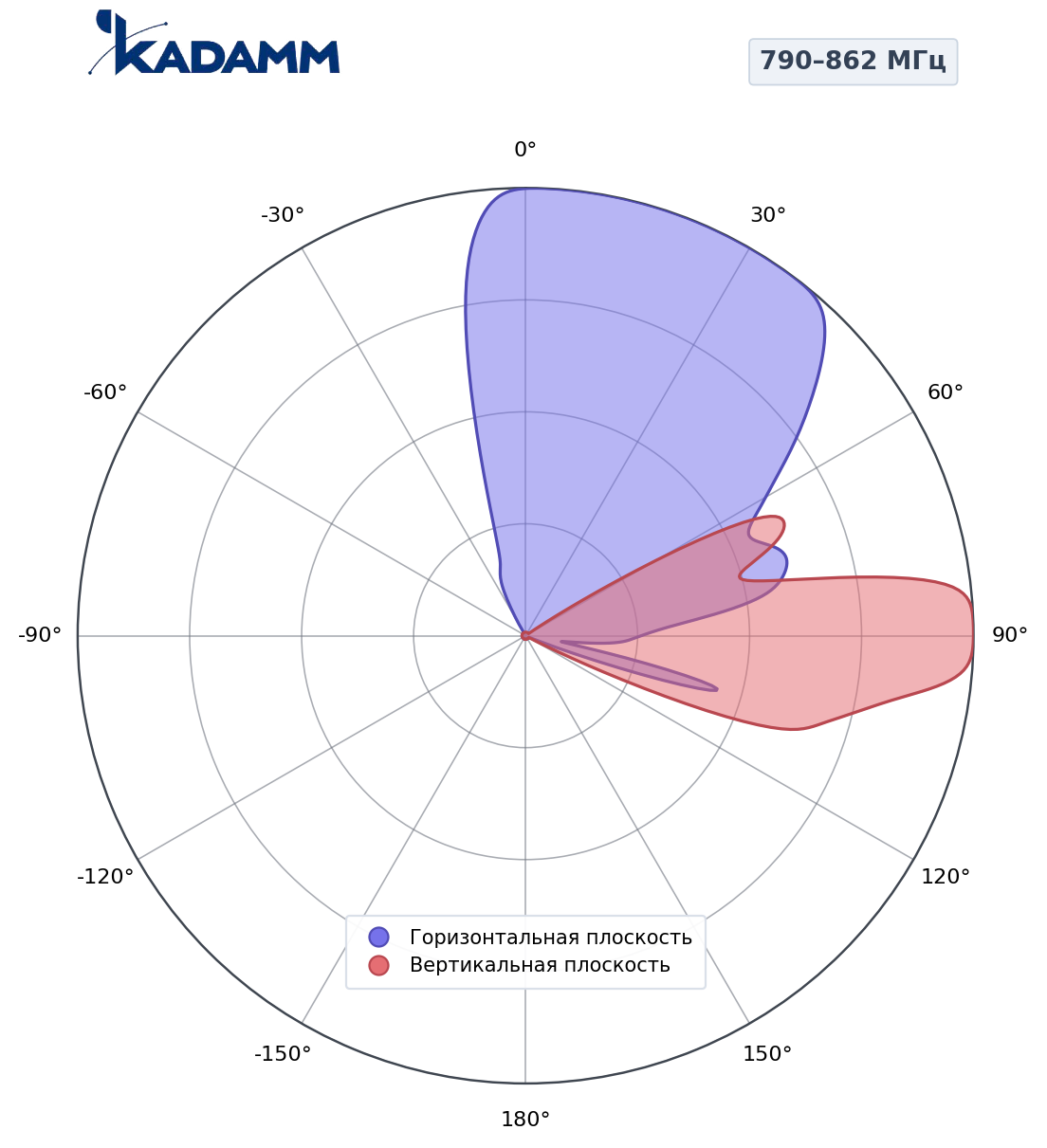

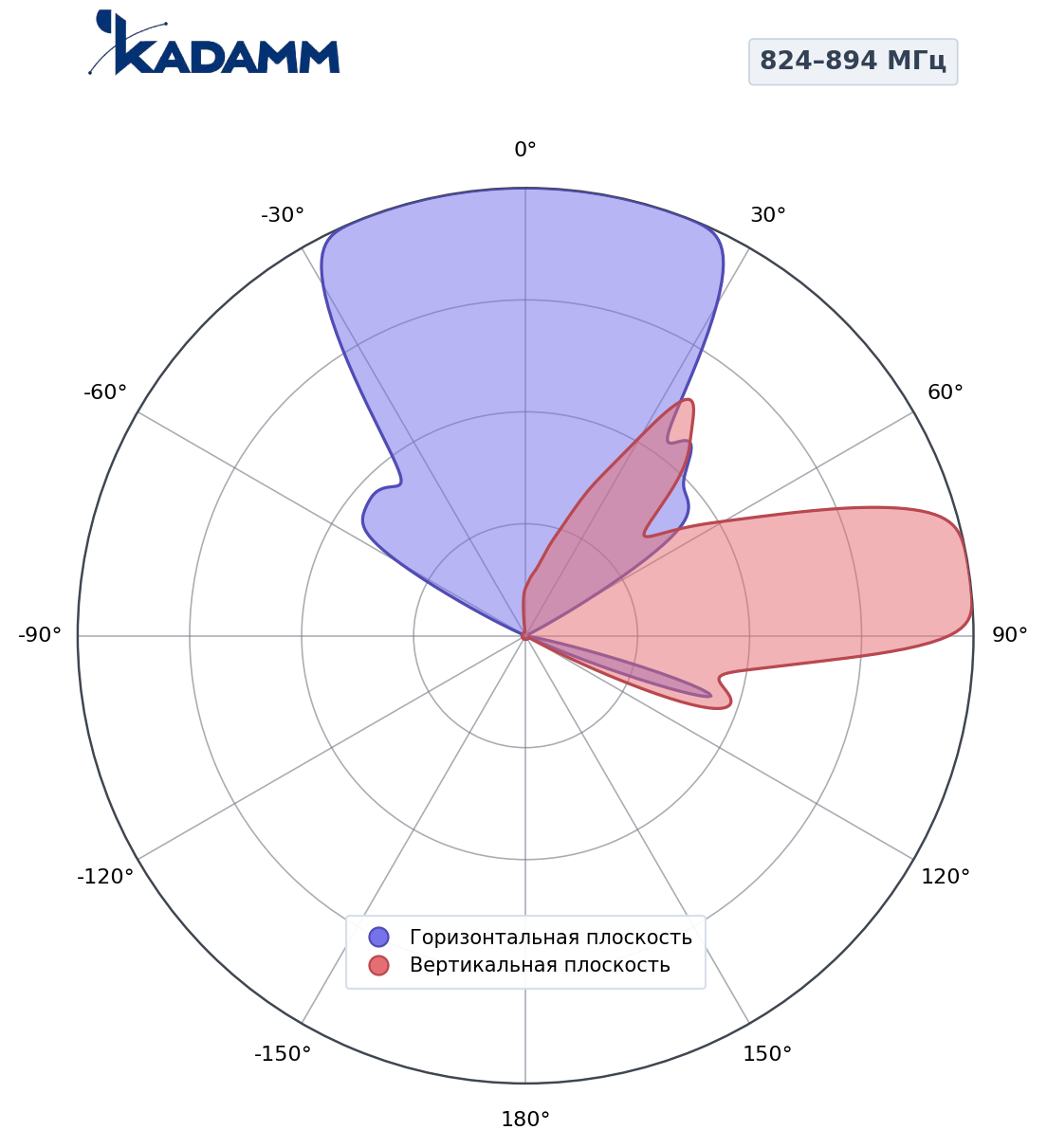

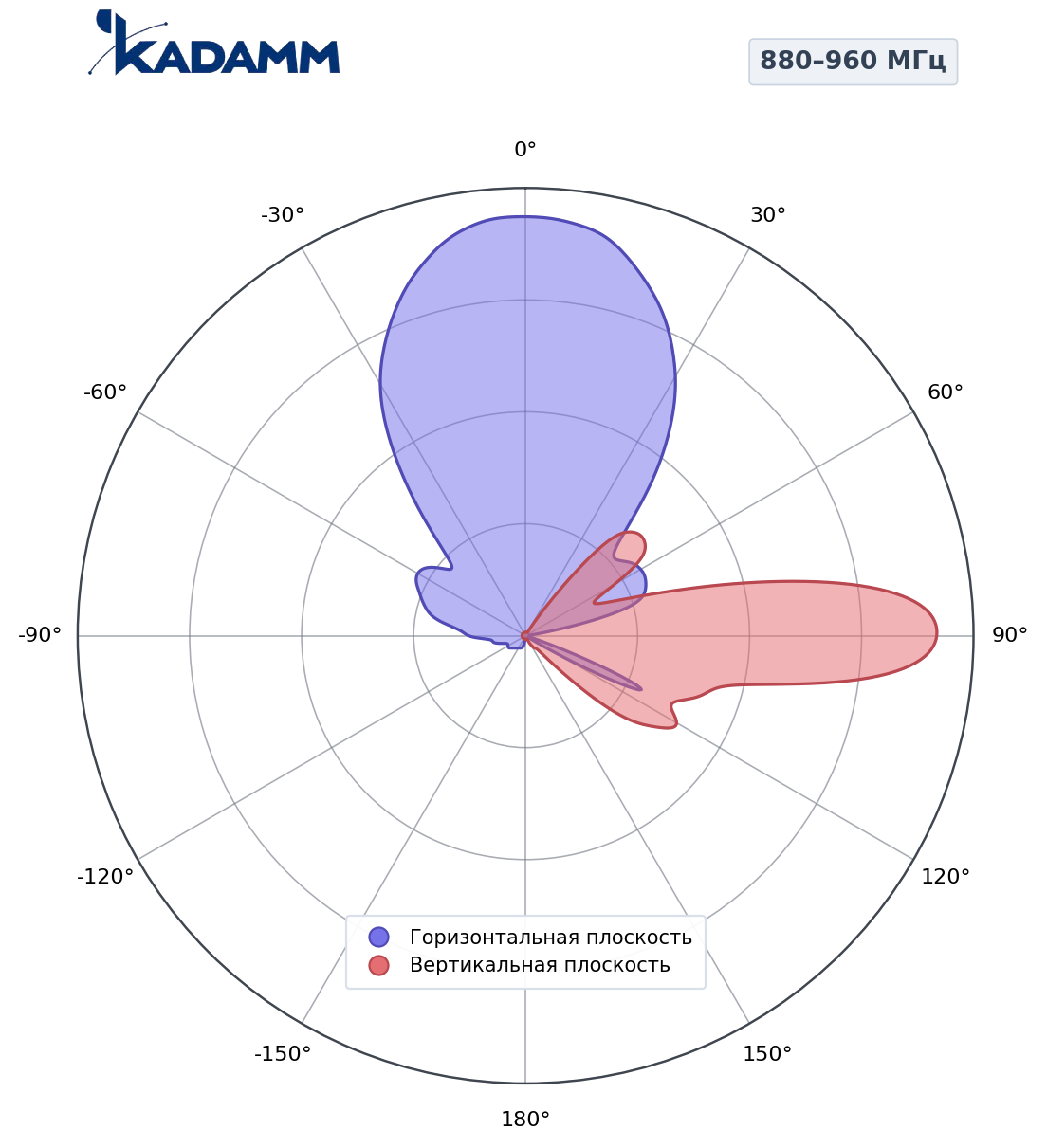

Нормированные диаграммы направленности в полярных координатах по рабочим диапазонам антенны. Синим — горизонтальная плоскость, красным — вертикальная.
| Параметр | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|
| Диапазон частот | 790–960 МГц | ||
| Коэффициент усиления, дБи | 19,8 ± 0,4 | 20,2 ± 0,3 | 20,4 ± 0,3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 35 ± 3,2° | 32 ± 3,6° | 30 ± 2,8° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,8 ± 0,6° | 7,5 ± 0,6° | 7,2 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >31 | >32 | >33 |
| Поляризационная развязка (кроссполяризационная), дБ | >28(0°) | >26(0°) | >23(0°) |
| Подавление первого бокового лепестка, дБ | >19 | >18 | >16 |
| Поляризация | ±45° | ||
| Электрический наклон | 0–10° | ||
| КСВН | <1,5 | ||
| Развязка между входами одной системы, дБ | >30 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн | ||
| Входное сопротивление (импеданс) | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 500 Вт | ||
| Протокол RET | AISG 2.0 SRET | ||
| Грозозащита | Заземление по постоянному току | ||
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2520 × 530 × 115 мм |
| Размеры упаковки | 3000 × 630 × 225 мм |
| Масса антенны | 42 кг |
| Масса монтажного комплекта | 11,5 кг |
| Масса в упаковке | 61 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1499 / 552 / 1675 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Секторы базовых станций в нижних диапазонах LTE 800, LTE 850, GSM900, UMTS900, LTE 900: покрытие большой площади, сельская местность и пригород, проникновение внутрь зданий. Ширина луча 33° подходит для узкосекторных конфигураций и шестисекторных площадок. Дистанционная регулировка наклона позволяет оптимизировать зону обслуживания без выезда на объект.

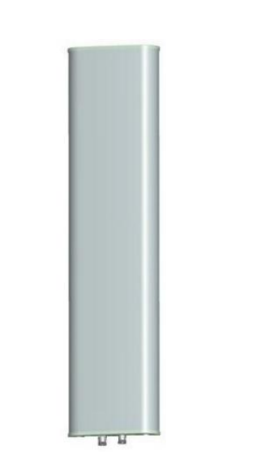

Антенна КАДАММ K801809021s, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | K801809021s | K801809018 | K801809017 | K801809016 | K801809015 | K801709021 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 790–960 МГц | 790–960 МГц | 790–960 МГц | 790–960 МГц | 790–960 МГц | 698–960 МГц |
| Поляризация | ±45° | ±45° | ±45° | ±45° | ±45° | ±45° |
| Ширина ДН по уровню −3 дБ | 33° | 65° | 65° | 90° | 65° | 33° |
| Коэффициент усиления | 20,4 дБи | 17,4 дБи | 17 дБи | 16 дБи | 15 дБи | 20,3 дБи |
| Электрический наклон | 0–10°, RET | 0–8°, RET | 0–10°, RET | 0–8°, RET | 0–14°, RET | 0–8°, RET |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Электрический наклон (electrical downtilt) задаётся фазированием излучателей внутри полотна: диаграмма наклоняется целиком, без искажения формы в горизонтальной плоскости, а сама антенна остаётся вертикальной. Механический наклон — это физический поворот панели на кронштейне; он сужает зону обслуживания по оси сектора и расширяет по краям. На практике основную часть наклона выставляют электрически, механический используют как дополнение при сложном рельефе.
RET (Remote Electrical Tilt) — электропривод, который дистанционно меняет электрический наклон антенны. AISG (Antenna Interface Standards Group) — отраслевой стандарт интерфейса управления такими приводами: питание и команды передаются по кабелю AISG или по фидеру через инжектор (SRET). Протокол AISG 2.0 поддерживают радиомодули основных производителей, так что наклон меняется из системы управления сетью без выезда на объект.
65° — стандарт для трёхсекторной площадки: три антенны закрывают 360° с перекрытием на границах. Узкие лучи 33° применяют на шестисекторных площадках, для покрытия вытянутых объектов (трассы, железные дороги) и там, где нужно снизить помехи соседним секторам. Широкие лучи 85–90° ставят при двух секторах или на малых объектах.
Это две независимые излучающие системы, каждая с кросс-поляризацией ±45°, в одном общем диапазоне. На каждую систему приходится два порта (+45° и −45°), всего четыре. К ним подключают два радиомодуля, например LTE 1800 и LTE 2600, каждый в режиме MIMO 2×2, либо один модуль в режиме MIMO 4×4.
Пассивная интермодуляция возникает на контактах и соединениях при подаче двух несущих и создаёт помеху в приёмном тракте. Значение указывают для двух несущих по 43 дБм (20 Вт) по методике IEC 62037. Чем ниже уровень (например −150 дБн), тем чище приём и выше чувствительность сектора; для сетей LTE/5G это один из ключевых критериев выбора антенны.
Внутри антенны все излучатели гальванически соединены с корпусом и заземлены по постоянному току. При правильном заземлении мачты статика и наведённые импульсы уходят на землю, а не в приёмник. Отдельный грозоразрядник на фидере при этом всё равно рекомендуется.
Высотой полотна и, как следствие, усилением и шириной луча в вертикальной плоскости: у этой модели 2520 мм и 20,4 дБи. Сравнение с соседними моделями приведено в таблице ниже.
Артикул для заказа: KADAMM K801809021s. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
