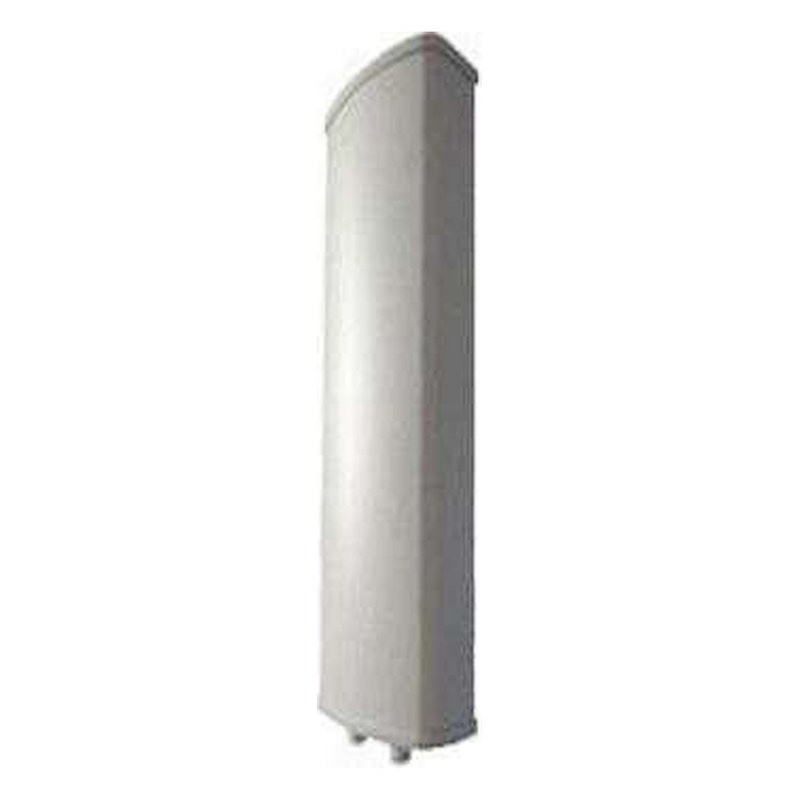

Панельная секторная антенна базовых станций с одной излучающей системой 790–960 МГц и кросс-поляризацией ±45°. Электрический наклон 0°, без дистанционной регулировки.
Коротко: KADAMM APX-0809-1565AC — 790–960 МГц, 2 порта, длина 1500 мм, масса 12,6 кг, усиление 15 дБи. От ближайшей модели KADAMM K801809015 отличается так: корпус длиннее на 120 мм (1500 против 1380 мм); электрический наклон 0° против 0–14° в диапазоне 790–960 МГц.
KADAMM APX-0809-1565AC — панель для сектора базовой станции сотовой сети, полосы 790–960 МГц. Главное в цифрах: 2 входа; горизонтальный луч 65°; усиление до 15 дБи.
Конструктивно это вертикальные столбцы излучателей над металлическим экраном-рефлектором в общем кожухе (непластифицированный ПВХ (uPVC)). Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 1500 мм вертикальный луч составляет 15 ± 3°.
Каждый излучатель — пара диполей, повёрнутых на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка не менее 15 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Развязка между входами — не менее 25 дБ.
Форма диаграммы: ширина луча по горизонтали 65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад не менее 28 дБ — в тыл уходит примерно в 631 раз меньше мощности, чем в главный лепесток.
По вертикали луч узкий — 15 ± 3°, поэтому зону обслуживания задают наклоном. Расчёт простой: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали. Для панели на 40-метровой мачте и соты радиусом 2 км получается около 8,6°. Электрический наклон фиксирован (0°), поэтому угол выставляют кронштейном при монтаже.
Тракт: КСВН не более 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход ≥300 Вт; разъёмы — 2 × розетка 4.3-10. Излучатели заземлены по постоянному току — статический заряд с антенны уходит на опору.
Корпус и крепление: высота × ширина × глубина 1500 × 280 × 125 мм, масса 12,6 кг, рабочая температура −40…+60 °C, предельный ветер 200 км/ч. Масса и площадь панели — исходные данные для расчёта кронштейна и опоры.
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–960 МГц |
| Коэффициент усиления, дБи | 15 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15 ± 3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥28 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 |
| Поляризация | ±45° |
| Электрический наклон | 0° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥25 |
| Максимальная мощность на порт (при 50 °C) | ≥300 Вт |
| Грозозащита | Заземление по постоянному току |
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 1500 × 280 × 125 мм |
| Масса антенны | 12,6 кг |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Рабочая температура | −40…+60 °C |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Место панели — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети LTE 800, LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B20/n20, B5/n5, B8/n8). Одна панель — один сектор; азимут и угол места каждой задают по модели радиопокрытия.
С лучом 65° — стандартная трёхсекторная схема для городской и пригородной застройки, посёлков и промышленных площадок: три панели на опоре закрывают круг, ёмкость делится поровну между секторами.
Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 790–960 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.
Входы. 2 входа; двухтрактный радиомодуль (2T2R) занимает пару входов ±45° одной системы.
Ширина луча. 65° — под схему секторизации сайта: 65° на три сектора, 33° на шесть или на вытянутую зону, 90° на широкий сектор малой соты.
Наклон. Посчитайте угол на край соты плюс половину вертикального луча (15 ± 3°) и сравните с наклоном панели — 0°.
Тракт. Мощность на вход — до ≥300 Вт.
Опора. Кронштейн и труба — под массу 12,6 кг и ветровую нагрузку.
Антенна КАДАММ APX-0809-1565AC, монтажный комплект.
| Параметр | APX-0809-1565AC | APX-0827-1468 | APX-0710-2228IR | APX-0710-1865IR | APX-0710-1765IR | APX-0710-1688IR |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 790–960 МГц | 790–960 / 1710–2690 МГц | 698–960 МГц | 698–960 МГц | 698–960 МГц | 698–960 МГц |
| Поляризация | ±45° | ±45° | ±45° | ±45° | ±45° | ±45° |
| Ширина ДН по уровню −3 дБ | 65° | 65° | 25° | 65° | 65° | 90° |
| Коэффициент усиления | 15 дБи | 13,8 дБи | 22,2 дБи | 17,2 дБи | 16,5 дБи | 16,4 дБи |
| Электрический наклон | 0°, фикс. | 0°, фикс. | 0–10°, RET | 0–10°, RET | 0–10°, RET | 2–12°, RET |
| Тип | — | секторная панельная антенна с фиксированным наклоном | — | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
У панели 2 входа. Пара входов ±45° одной системы принимает двухтрактный радиомодуль — схема 2T2R (MIMO 2×2) или передача с поляризационным разнесением на приёме. Два однотрактных модуля одного диапазона на одну систему подключают через комбайнер, учитывая его потери.
Модуль каждого диапазона занимает свою систему. Когда модулей больше, чем систем, диапазоны сводят комбайнером перед антенной, а его вносимые потери и класс по интермодуляции закладывают в расчёт линии. По перечню радиомодулей на сектор подберём модель с нужным числом входов.
Верхний край луча по уровню −3 дБ направляют на границу соты. Угол равен арктангенсу отношения высоты подвеса к радиусу соты плюс половина вертикального луча (15 ± 3°): для мачты 40 м и радиуса 2 км — около 8,6°, для крыши 25 м и радиуса 800 м — около 9,3°.
Электрический наклон фиксирован (0°), недостающий угол добирают кронштейном. Окончательный угол уточняют по модели радиопокрытия и контрольным замерам после запуска; пришлите высоты, азимуты и радиусы секторов — посчитаем наклоны для вашего сайта. Для каждого сектора угол считают отдельно: высоты и радиусы у них обычно разные.
Электрический наклон у панели не регулируется (0°), поэтому направление задают при монтаже: азимут — поворотом кронштейна, угол места — механическим наклоном. Для малой соты и простой площадки этого достаточно: точной подстройки после запуска обычно не требуется.
Перед монтажом определите, где должен заканчиваться сектор, и выставьте кронштейн так, чтобы край луча приходился на границу обслуживаемой площадки. Если площадка или окружение меняются, угол переставляют, ослабив узел кронштейна. Пришлите план площадки и высоту установки — подскажем азимут и угол.
Собственная масса панели — 12,6 кг. Ветровую нагрузку считают по площади фронтальной стороны панели. Эти цифры вместе с высотой подвеса, числом панелей и кабелей на опоре — исходные данные для расчёта трубостойки или мачты на прочность и на прогиб, включая запас на обледенение.
Кронштейн рассчитан на трубу по месту. Опору проверяют на изгиб с учётом всех антенн, радиомодулей и кабелей, фидеры крепят к ней хомутами, чтобы их вес не ложился на разъёмы; панель и опору заземляют по проекту. Комплект крепления под вашу опору уточняйте у менеджера.
Столько, сколько секторов в схеме сайта. При луче 65° обычно ставят три панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. Каждая панель работает на свой сектор базовой станции со своими радиомодулями, и ёмкость сайта делится между секторами.
Если зона вытянута вдоль дороги или нужна большая ёмкость, число секторов меняют, а с ним и ширину луча панели. Пришлите карту площадки и требования к ёмкости — подберём схему секторизации и модели панелей KADAMM под неё, а также проверим, хватит ли места на опоре.
Артикул для заказа — KADAMM APX-0809-1565AC, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APX-0809-1565AC могут уточняться без уведомления.
Поставляем KADAMM APX-0809-1565AC — однодиапазонная секторная антенна 790–960 МГц, 15 дБи, 2 порта, фиксированный наклон под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
