Компактная панельная антенна для малых сот и уличных микросот с фиксированным электрическим наклоном с кросс-поляризацией ±45°: 790–960 / 1710–2690 МГц, 2 порта, фиксированный электрический наклон 0°.
Коротко: KADAMM APX-0827-1468 — 790–2690 МГц, 2 порта, длина 600 мм, масса 9,5 кг, усиление 13,8 дБи.
Антенна КАДАММ APX-0827-1468 — компактная панельная антенна для малых сот и уличных микросот с фиксированным электрическим наклоном: рабочими полосами 790–960 и 1710–2690 МГц, кросс-поляризацией ±45°, 2 портами. Рабочие полосы перекрывают LTE 800, GSM900, LTE 900, UMTS2100, LTE TDD 2300, LTE TDD 2600 (диапазоны 3GPP B20, B8, B3, B40, B7, B41), возможно MIMO 2×2.
Коэффициент усиления 11,2–13,8 дБи по диапазонам, ширина ДН в горизонтальной плоскости 62–68°, в вертикальной 13,5–34°. Габариты 600 × 320 × 110 мм, масса 9,5 кг. Фиксированный электрический наклон 0°, механический наклон 0–15°.
Эта же антенна встречается под обозначением KADAMM APXXB-8027-1365: по нему поставляется KADAMM APX-0827-1468.

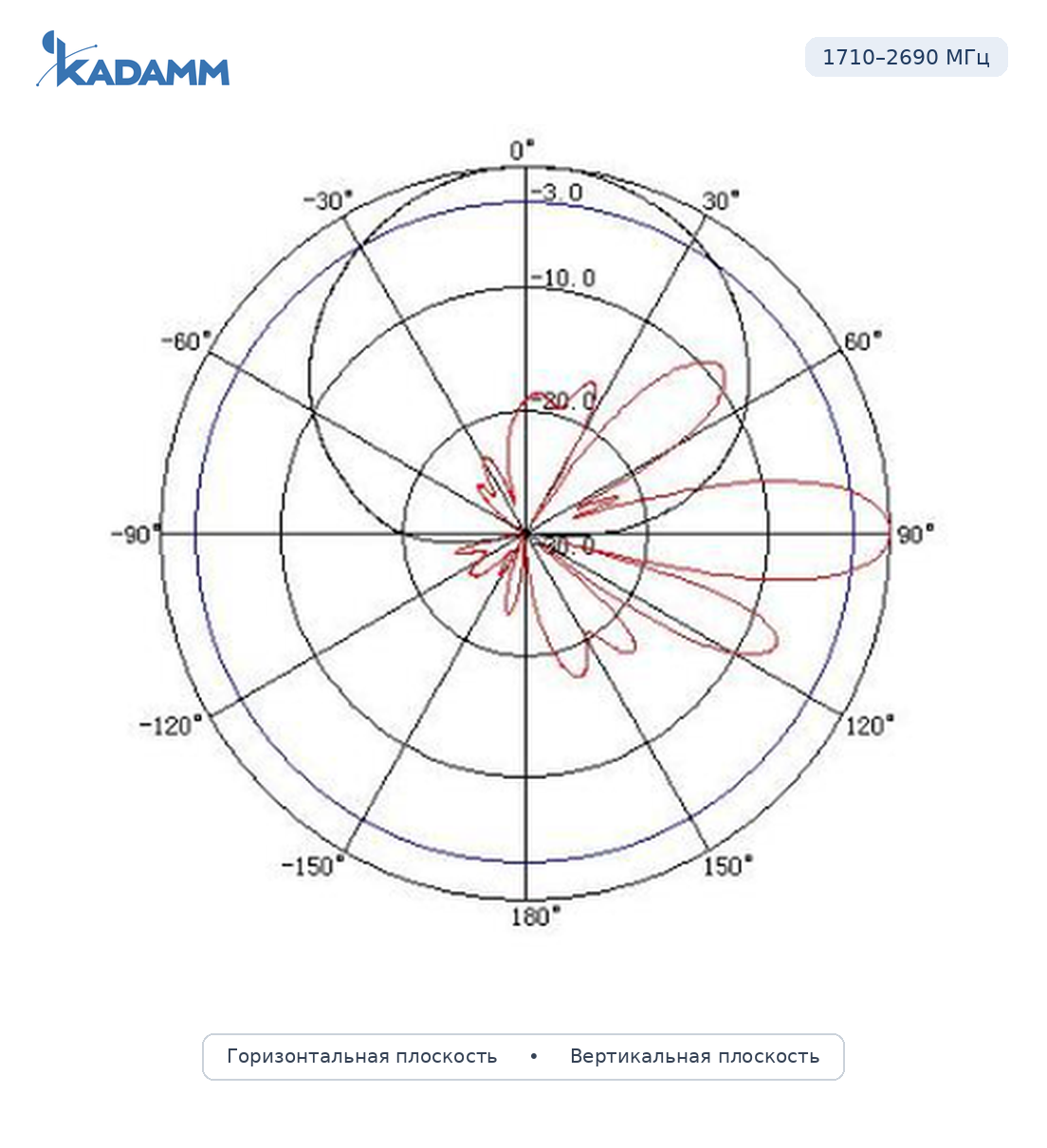

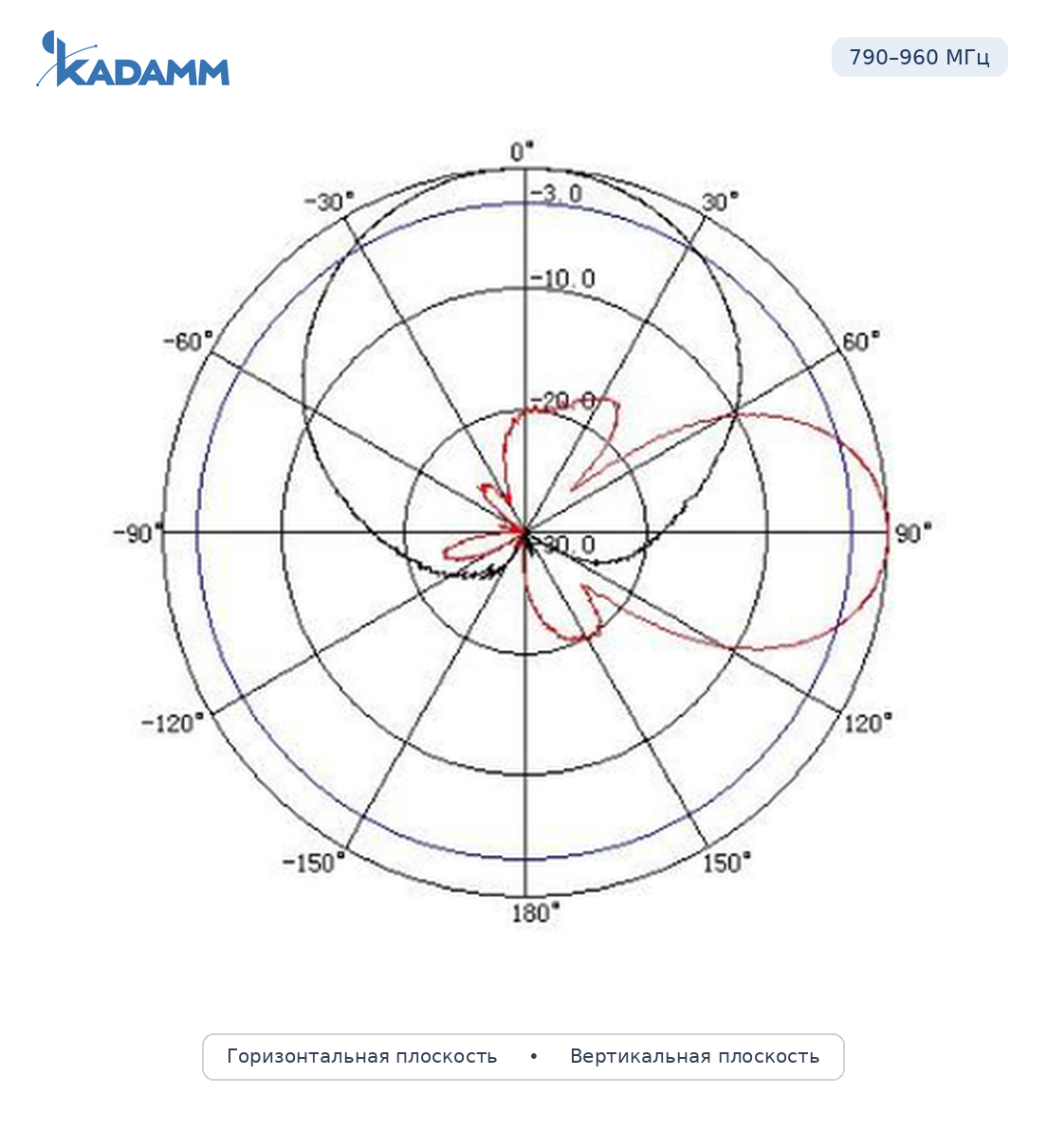

Диаграммы направленности KADAMM APX-0827-1468 в полосах 790–960 МГц, 1710–2690 МГц — нормированные, в полярных координатах.
| Параметр | 790–896 МГц | 870–960 МГц | 1710–1880 МГц | 1850–2170 МГц | 2170–2690 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 790–960 / 1710–2690 МГц | ||||
| Коэффициент усиления, дБи | 11,2 | 11,5 | 13,2 | 13,5 | 13,8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68° | 65° | 65° | 64° | 62° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 34° | 30° | 17° | 15° | 13,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥22 / ≥23 | ||||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) | ||||
| Подавление первого бокового лепестка, дБ | ≥13 / ≥15 | ||||
| Поляризация | ±45° | ||||
| Электрический наклон | 0° | ||||
| КСВН | ≤1,5 ≤1,5 | ||||
| Развязка между входами, дБ | ≥28 ≥28 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт | 400 200 Вт | ||||
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 600 × 320 × 110 мм |
| Размеры упаковки | 860 × 405 × 240 мм |
| Масса антенны | 9,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APX-0827-1468 работает в полосах 790–2690 МГц: сети LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100 (диапазоны 3GPP B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Малые соты и микросоты уличного размещения: столбы освещения, фасады, крыши малоэтажных зданий; уплотнение ёмкости в местах скопления абонентов (улицы, площади, транспортные узлы), покрытие внутренних дворов и парковок (LTE 800, GSM900, LTE 900, UMTS2100, LTE TDD 2300, LTE TDD 2600).

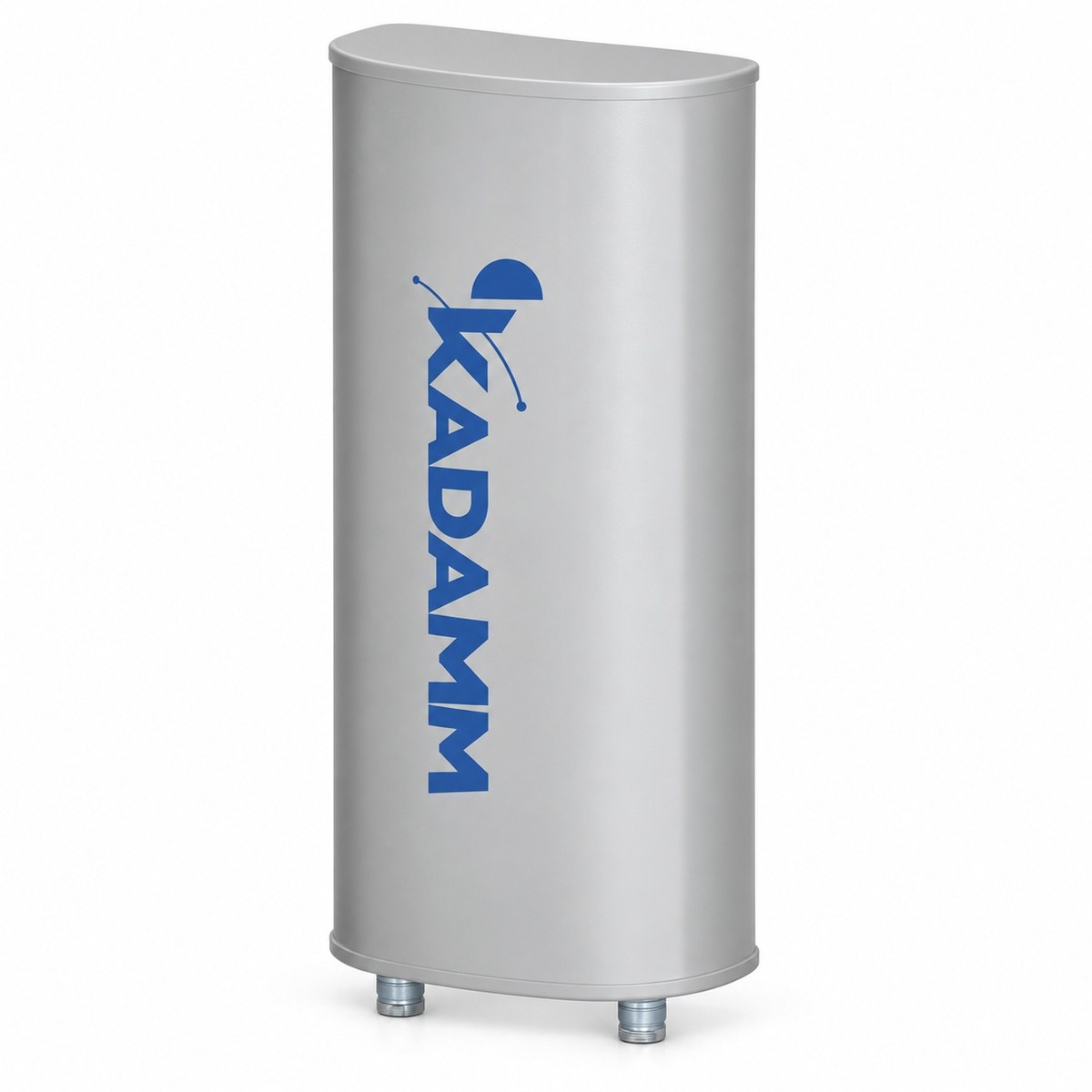

Антенна КАДАММ APX-0827-1468, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | APX-0827-1468 | APX-0809-1565AC | APX-0910-1933 | APX-0710-2228IR | APX-0710-1865IR | APX-0710-1765IR |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 790–960 / 1710–2690 МГц | 790–960 МГц | 880–960 МГц | 698–960 МГц | 698–960 МГц | 698–960 МГц |
| Поляризация | ±45° | ±45° | ±45° | ±45° | ±45° | ±45° |
| Ширина ДН по уровню −3 дБ | 65° | 65° | 33° | 25° | 65° | 65° |
| Коэффициент усиления | 13,8 дБи | 15 дБи | 19,2 дБи | 22,2 дБи | 17,2 дБи | 16,5 дБи |
| Электрический наклон | 0°, фикс. | 0°, фикс. | 0–10°, RET | 0–10°, RET | 0–10°, RET | 0–10°, RET |
| Тип | секторная панельная антенна с фиксированным наклоном | — | — | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APX-0827-1468 — 790–2690 МГц — перекрывают диапазоны 3GPP B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APX-0827-1468 — 2 × розетка 7/16 DIN (IEC 61169-4), расположение — снизу; поляризация — ±45°.
У KADAMM APX-0827-1468 крепление на трубу Ø50–Ø115 мм, размеры 600 × 320 × 110 мм, масса 9,5 кг, выдерживает ветер до 60 м/с.
Электрический наклон KADAMM APX-0827-1468 — 0°, фиксирован; механический наклон 0–15° — кронштейном.
Артикул для заказа — KADAMM APX-0827-1468, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APX-0827-1468 могут уточняться без уведомления.
Поставляем KADAMM APX-0827-1468 — секторная антенна базовой станции 790–2690 МГц, 13,8 дБи, 2 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
