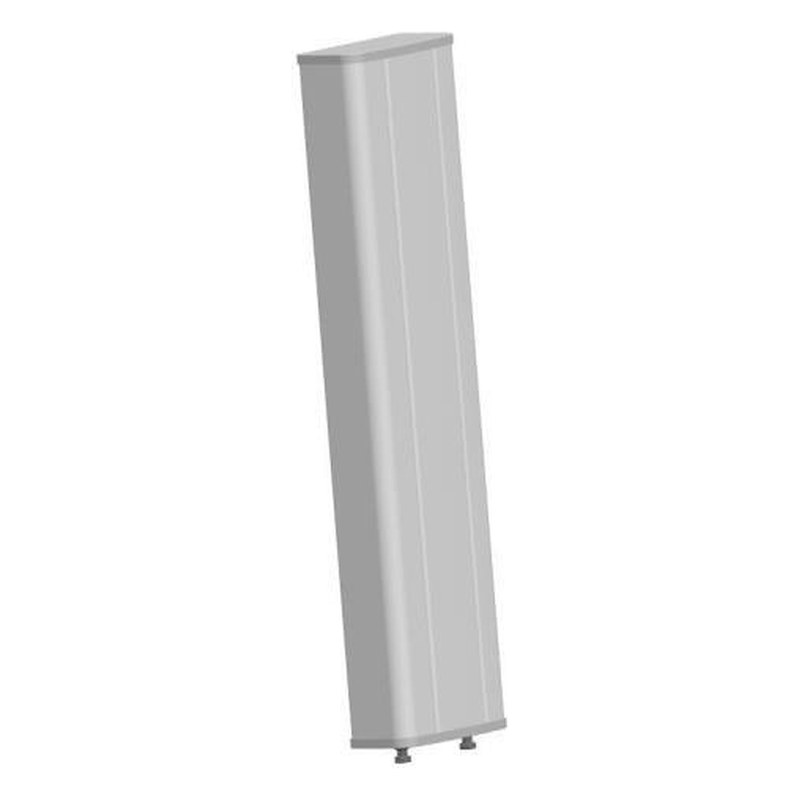

KADAMM APX-0709-1765IR — однодиапазонная секторная панельная антенна 698–960 МГц, 63°, 16,5 дБи, 2 порта, RET

Панельная секторная антенна базовых станций с одной излучающей системой 698–960 МГц и кросс-поляризацией ±45°. Электрический наклон 0–10° регулируется дистанционно по AISG 2.0.

KADAMM APX-0709-1765IR
698–960 МГц
Диапазон
16,5 дБи
Усиление
63°
Ширина луча (Г)
0–10°
Электрический наклон
2×4.3-10
Разъёмы
1980 мм
Высота

О модели

Коротко: KADAMM APX-0709-1765IR — 698–960 МГц, 2 порта, длина 1980 мм, масса 16,5 кг, усиление 16,5 дБи. От ближайшей модели KADAMM K801709015v01 отличается так: легче на 1,5 кг (16,5 против 18 кг); усиление выше на 1,7 дБ в диапазоне 698–960 МГц (16,5 против 14,8 дБи).

KADAMM APX-0709-1765IR — панель для сектора базовой станции сотовой сети, полосы 698–960 МГц. Главное в цифрах: 2 входа; горизонтальный луч 63°; усиление до 16,5 дБи; наклон луча 0–10°.

Конструктивно это вертикальные столбцы излучателей над металлическим экраном-рефлектором в общем кожухе (стеклопластик). Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 1980 мм вертикальный луч составляет 11° ± 1°.

Каждый излучатель — пара диполей, повёрнутых на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка не менее 15 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Развязка между входами — 28 дБ.

Форма диаграммы: ширина луча по горизонтали 63° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад не менее 25 дБ — в тыл уходит примерно в 316 раз меньше мощности, чем в главный лепесток.

По вертикали луч узкий — 11° ± 1°, поэтому зону обслуживания задают наклоном. Расчёт простой: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали. Для панели на 40-метровой мачте и соты радиусом 2 км получается около 6,6°. Диапазон электрического наклона — 0–10°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается. Кронштейн добавляет механический наклон 0–10°; его оставляют для грубой доводки, потому что при механическом наклоне задний лепесток поднимается, а края сектора уходят вверх.

Тракт: КСВН не более 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 300 Вт; IM3 менее −150 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 2 × розетка 4.3-10, вывод снизу. Пассивная интермодуляция важна на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и поднимают шум. Цифра антенны сохраняется для всей линии, только если перемычки и разъёмы того же класса; разъёмы 4.3-10 для этого и созданы — меньше 7/16 и с более стабильным контактом.

Корпус и крепление: высота × ширина × глубина 1980 × 320 × 140 мм, масса 16,5 кг и 4 кг монтажного комплекта, диаметр трубы Ø50–115 мм, рабочая температура −40…+60 °C, предельный ветер 200 км/ч. Масса и площадь панели — исходные данные для расчёта кронштейна и опоры.

Чем KADAMM APX-0709-1765IR отличается от похожих моделей

По сравнению с KADAMM K801709015v01У KADAMM APX-0709-1765IR легче на 1,5 кг (16,5 против 18 кг); усиление выше на 1,7 дБ в диапазоне 698–960 МГц (16,5 против 14,8 дБи); электрический наклон 0–10° против 2–12° в диапазоне 698–960 МГц; допустимая мощность на вход 300 Вт против 400 Вт; сечение корпуса 320×140 против 300×146 мм; блок RET заказывается отдельно.
По сравнению с KADAMM K801709016У KADAMM APX-0709-1765IR легче на 1,9 кг (16,5 против 18,4 кг); усиление выше на 0,5 дБ в диапазоне 698–960 МГц (16,5 против 16 дБи); электрический наклон 0–10° против 0–10° в диапазоне 698–960 МГц; сечение корпуса 320×140 против 300×146 мм; блок RET заказывается отдельно.
По сравнению с KADAMM APX-0710-1765IRУ KADAMM APX-0709-1765IR корпус короче на 100 мм (1980 против 2080 мм); тяжелее на 2 кг (16,5 против 14,5 кг); электрический наклон 0–10° против 0–10° в диапазоне 698–960 МГц; блок RET заказывается отдельно. Короткая решётка легче и меньше парусит: её выбирают для крыш, стоек с ограничением по нагрузке и малых высот подвеса, где дальность не главное.

Ключевые особенности

Одна система в одной панели698–960 МГц, ±45°, 2 порта (2 × розетка 4.3-10) — MIMO 2×2.
Усиление до 16,5 дБиПолотно высотой 1980 мм даёт 15,5–16,5 дБи по поддиапазонам при ширине луча 63° в горизонтальной плоскости.
Дистанционный наклон RETЭлектрический наклон 0–10°, управление по AISG 2.0. Механический наклон 0–10°.
Чистый трактIM3 не выше −150 дБн при двух несущих по 43 дБм, КСВН не более 1,5, развязка между входами 28 дБ.
Мощность и защитаДо 300 Вт на порт при 50 °C.
Всепогодное исполнениеРадом — стеклопластик, рабочая температура −40…+60 °C, ветер до 200 км/ч.

Электрические характеристики

ПараметрЗначение
Диапазон частот698–960 МГц
Коэффициент усиления, дБи15,5 / 16 / 16,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость65° ± 3° / 63° ± 3° / 60° ± 3°
Ширина ДН по уровню −3 дБ, вертикальная плоскость11° ± 1° / 10° ± 1° / 9,5° ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ≥25
Поляризационная развязка (кроссполяризационная), дБ≥15
Поляризация±45°
Электрический наклон0–10°
КСВН≤1,5
Развязка между входами, дБ28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)<−150
Входное сопротивление50 Ом
Максимальная мощность на порт (при 50 °C)300 Вт
Блок RETKRCU20D

Механические характеристики

ПараметрЗначение
Разъёмы2 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)1980 × 320 × 140 мм
Размеры упаковки2210 × 410 × 265 мм
Масса антенны16,5 кг
Масса монтажного комплекта4 кг
Максимальная скорость ветра200 км/ч
Материал радомаСтеклопластик
Механический наклон0–10°
Рабочая температура−40…+60 °C
Крепление на трубуØ50–115 мм

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B28 / n28UL 703–748 / DL 758–803 МГцFDDLTE 700 (APT)
B20 / n20UL 832–862 / DL 791–821 МГцFDDLTE 800
B5 / n5UL 824–849 / DL 869–894 МГцFDDLTE 850
B8 / n8UL 880–915 / DL 925–960 МГцFDDGSM900, UMTS900, LTE 900

Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.

Стандарты и протоколы

✓
AISG 2.0 — дистанционная установка электрического наклона 0–10° по кабелю AISG
✓
IEC 62037 — измерение пассивной интермодуляции; у этой модели IM3 менее −150 дБн
✓
IEC 61169-54 — присоединительные размеры разъёмов: 2 × розетка 4.3-10
✓
3GPP TS 36.101 / 38.101-1 — рабочие полосы перекрывают диапазоны B28/n28, B20/n20, B5/n5, B8/n8

Применение

Место панели — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8). Одна панель — один сектор; азимут и угол места каждой задают по модели радиопокрытия.

С лучом 63° — стандартная трёхсекторная схема для городской и пригородной застройки, посёлков и промышленных площадок: три панели на опоре закрывают круг, ёмкость делится поровну между секторами.

Как подобрать

Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 698–960 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.

Входы. 2 входа; двухтрактный радиомодуль (2T2R) занимает пару входов ±45° одной системы.

Ширина луча. 63° — под схему секторизации сайта: 65° на три сектора, 33° на шесть или на вытянутую зону, 90° на широкий сектор малой соты.

Наклон. Посчитайте угол на край соты плюс половину вертикального луча (11° ± 1°) и сравните с наклоном панели — 0–10°.

Тракт. Мощность на вход — до 300 Вт. Низкая IM3 всей линии получается только с перемычками и разъёмами того же класса.

Опора. Кронштейн и труба Ø50–115 мм — под массу 16,5 кг и ветровую нагрузку.

Комплект поставки

Антенна КАДАММ APX-0709-1765IR, монтажный комплект на трубу Ø50–115 мм.

Сравнение с похожими антеннами KADAMM

ПараметрAPX-0709-1765IRAPX-0709-1465BAPX-0709-1265BAPX-0710-1588IRAPX-0710-1688IRAPX-0710-1765IR
ФотоKADAMM APX-0709-1765IRKADAMM APX-0709-1465BKADAMM APX-0709-1265BKADAMM APX-0710-1588IRKADAMM APX-0710-1688IRKADAMM APX-0710-1765IR
Диапазон частот698–960 МГц698–960 МГц698–960 МГц698–960 МГц698–960 МГц698–960 МГц
Поляризация±45°±45°±45°±45°±45°±45°
Ширина ДН по уровню −3 дБ63°65°65°90°90°65°
Коэффициент усиления16,5 дБи14 дБи12 дБи14,5 дБи16,4 дБи16,5 дБи
Электрический наклон0–10°, RET0°, фикс.0°, фикс.0–12°, RET2–12°, RET0–10°, RET
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Вопросы и ответы

У панели 2 входа. Пара входов ±45° одной системы принимает двухтрактный радиомодуль — схема 2T2R (MIMO 2×2) или передача с поляризационным разнесением на приёме. Два однотрактных модуля одного диапазона на одну систему подключают через комбайнер, учитывая его потери.

Модуль каждого диапазона занимает свою систему. Когда модулей больше, чем систем, диапазоны сводят комбайнером перед антенной, а его вносимые потери и класс по интермодуляции закладывают в расчёт линии. По перечню радиомодулей на сектор подберём модель с нужным числом входов.

Верхний край луча по уровню −3 дБ направляют на границу соты. Угол равен арктангенсу отношения высоты подвеса к радиусу соты плюс половина вертикального луча (11° ± 1°): для мачты 40 м и радиуса 2 км — около 6,6°, для крыши 25 м и радиуса 800 м — около 7,3°.

Электрический наклон панели — 0–10°, этого хватает для типовых высот подвеса. Окончательный угол уточняют по модели радиопокрытия и контрольным замерам после запуска; пришлите высоты, азимуты и радиусы секторов — посчитаем наклоны для вашего сайта. Для каждого сектора угол считают отдельно: высоты и радиусы у них обычно разные.

Цифра показывает, насколько продукты интермодуляции третьего порядка слабее несущих в стандартном испытании по IEC 62037: на антенну подают два тона по 20 Вт и измеряют продукты на частотах 2f1 − f2 и 2f2 − f1. Если такие продукты попадают в приёмный канал, у сектора растёт шум и падает чувствительность.

Параметр важен, когда антенна работает с несколькими мощными несущими разных диапазонов или операторов. Перемычки, разъёмы и кабели линии выбирают того же класса, соединения затягивают моментным ключом и герметизируют — иначе низкая интермодуляция самой панели теряет смысл.

Собственная масса панели — 16,5 кг, монтажного комплекта — 4 кг. Ветровую нагрузку считают по площади фронтальной стороны панели. Эти цифры вместе с высотой подвеса, числом панелей и кабелей на опоре — исходные данные для расчёта трубостойки или мачты на прочность и на прогиб, включая запас на обледенение.

Кронштейн рассчитан на трубу Ø50–115 мм. Опору проверяют на изгиб с учётом всех антенн, радиомодулей и кабелей, фидеры крепят к ней хомутами, чтобы их вес не ложился на разъёмы; панель и опору заземляют по проекту. Комплект крепления под вашу опору уточняйте у менеджера.

Столько, сколько секторов в схеме сайта. При луче 63° обычно ставят три панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. Каждая панель работает на свой сектор базовой станции со своими радиомодулями, и ёмкость сайта делится между секторами.

Если зона вытянута вдоль дороги или нужна большая ёмкость, число секторов меняют, а с ним и ширину луча панели. Пришлите карту площадки и требования к ёмкости — подберём схему секторизации и модели панелей KADAMM под неё, а также проверим, хватит ли места на опоре.
