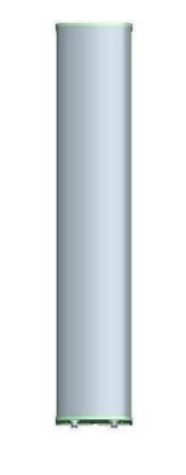

Панельная секторная антенна базовых станций с одной излучающей системой 698–960 МГц и кросс-поляризацией ±45°. Электрический наклон 2–12° регулируется дистанционно по AISG 2.0, блок RET в комплекте.
Коротко: KADAMM K801709015v01 — 698–960 МГц, 2 порта, длина 1980 мм, масса 18 кг, усиление 14,8 дБи. От ближайшей модели KADAMM K801709015 отличается так: корпус длиннее на 600 мм (1980 против 1380 мм); тяжелее на 4,6 кг (18 против 13,4 кг).
Коротко о KADAMM K801709015v01: усиление 14,8 дБи, луч по горизонтали 90°. У KADAMM K801709015v01 полоса 698–960 МГц, у KADAMM K801809015v01 — 790–960 МГц. Полоса KADAMM K801809015v01 целиком входит в полосу KADAMM K801709015v01.
KADAMM K801709015v01 — панель для сектора базовой станции сотовой сети, полосы 698–960 МГц. Главное в цифрах: 2 входа; горизонтальный луч 90°; усиление до 14,8 дБи; наклон луча 2–12° с дистанционным управлением.
По конструкции это вертикальные столбцы излучателей над металлическим экраном-рефлектором, закрытые общим кожухом из стеклопластика. Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. От высоты столбца зависит вертикальная ширина луча — с ростом числа излучателей луч сужается, а усиление растёт; панель высотой 1980 мм даёт вертикальный луч 11,5 ± 0,8°.
В каждом излучателе два диполя, развёрнутые на +45° и −45° соответственно. Благодаря кроссполяризационной развязке более 18–20 дБ две ортогональные поляризации почти независимы, и одна система работает как два тракта: в схеме 2T2R (MIMO 2×2) либо на поляризационно-разнесённый приём, где отдельная вторая антенна уже не требуется. Развязка между входами — не менее 28 дБ.
Форма диаграммы: ширина луча по горизонтали 90° — широкий сектор: две–три панели закрывают площадку, удобно для малых сот и промышленных территорий; отношение вперёд/назад более 24–25 дБ — в тыл уходит примерно в 316 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 16–18 дБ — меньше перелёта сигнала в дальние соты.
Вертикальный луч всего 11,5 ± 0,8°, и зону обслуживания определяет наклон. Расчёт простой: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали. На мачте 40 м при радиусе соты 2 км выходит примерно 6,9°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0 SRET. Механический наклон 0–10° от кронштейна оставляют для грубой настройки: он поднимает задний лепесток и уводит края сектора вверх.
Тракт: КСВН не более 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 400 Вт; IM3 не выше −153 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 2 × розетка 4.3-10, вывод снизу. При нескольких мощных несущих на сайте пассивная интермодуляция критична: продукты смешения попадают в приём и повышают шум сектора. Чтобы линия целиком соответствовала цифре антенны, перемычки и разъёмы нужны того же класса — под эту задачу и разработаны разъёмы 4.3-10, компактнее 7/16 и с более устойчивым контактом. Излучатели заземлены по постоянному току — статический заряд с антенны уходит на опору.
Механика: 1980 × 300 × 146 мм (высота, ширина, глубина), 18 кг плюс 5,4 кг крепежа, труба Ø50–Ø115 мм, от −50 до +65 °C, ветер до 216 км/ч. Ветровая нагрузка при 150 км/ч — 745 / 228 / 832 Н (фронт / бок / тыл); фронтальная — это около 76 кгс, которые кронштейн и труба передают на опору вместе с изгибающим моментом.
Диаграммы направленности KADAMM K801709015v01 в полосах 698–960 МГц — нормированные, в полярных координатах.
| Параметр | 698–806 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Диапазон частот | 698–960 МГц | |||
| Коэффициент усиления, дБи | 14,1 ± 0,5 | 14,3 ± 0,5 | 14,5 ± 0,4 | 14,8 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 88 ± 4° | 86 ± 4° | 84 ± 3° | 84 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,5 ± 0,8° | 10,4 ± 0,7° | 9,7 ± 0,7° | 9,2 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >25 | >24 | >24 | >24 |
| Поляризационная развязка (кроссполяризационная), дБ | >20(0°) | >20(0°) | >20(0°) | >18(0°) |
| Подавление первого бокового лепестка, дБ | >18 | >17 | >17 | >16 |
| Поляризация | ±45° | |||
| Электрический наклон | 2–12° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Протокол RET | AISG 2.0 SRET | |||
| Грозозащита | Заземление по постоянному току | |||
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1980 × 300 × 146 мм |
| Размеры упаковки | 2360 × 400 × 280 мм |
| Масса антенны | 18 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 28 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 745 / 228 / 832 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Место панели — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8). Секторов столько же, сколько панелей, а азимут и угол места каждой определяет модель радиопокрытия.
С лучом 90° — малые соты и площадки, где одна-две панели должны закрыть территорию целиком: дворы, парковки, склады, территории предприятий.
Полосы. Убедитесь, что частоты всех радиомодулей лежат в пределах 698–960 МГц, и разнесите диапазоны по системам панели — по одной системе на диапазон.
Входы. 2 входа; двухтрактный радиомодуль (2T2R) занимает пару входов ±45° одной системы.
Ширина луча. 90° — под схему секторизации сайта: 65° на три сектора, 33° на шесть или на вытянутую зону, 90° на широкий сектор малой соты.
Наклон. Сложите угол на край соты с половиной вертикального луча (11,5 ± 0,8°) и сверьте с диапазоном наклона панели — 2–12°.
Тракт. Мощность на вход — до 400 Вт. Для низкой IM3 всей линии перемычки и разъёмы должны быть того же класса.
Опора. Труба Ø50–Ø115 мм и кронштейн должны держать 18 кг и ветер 745 / 228 / 832 Н.
Антенна KADAMM K801709015v01, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | K801709015v01 | K801709015v02 | K801709016v01 | K801809015v01 | K801182021sv01 | K801809021s |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 698–960 МГц | 698–960 МГц | 698–960 МГц | 790–960 МГц | 1710–2170 МГц | 790–960 МГц |
| Поляризация | ±45° | ±45° | ±45° | ±45° | ±45° | ±45° |
| Ширина ДН по уровню −3 дБ | 90° | 65° | 90° | 90° | 33° | 33° |
| Коэффициент усиления | 14,8 дБи | 14,8 дБи | 15,8 дБи | 15 дБи | 20,5 дБи | 20,4 дБи |
| Электрический наклон | 2–12°, RET | 0–14°, RET | 2–10°, RET | 0–10°, RET | 0–10°, RET | 0–10°, RET |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
У панели 2 входа. Двухтрактный радиомодуль занимает пару входов ±45° одной системы: схема 2T2R (MIMO 2×2) либо передача с приёмом на поляризационном разнесении. Два однотрактных модуля одного диапазона заводят на одну систему через комбайнер, закладывая его потери.
Каждому диапазону — отдельная система, в неё подключают модуль этого диапазона. При избытке модулей относительно числа систем диапазоны сводит комбайнер, установленный перед антенной; в расчёт линии закладывают его вносимые потери и класс по интермодуляции. Пришлите перечень радиомодулей на сектор — подберём модель с нужным числом входов.
Верхний край луча по уровню −3 дБ направляют на границу соты. Наклон — это арктангенс отношения высоты к радиусу соты плюс половина вертикального луча (11,5 ± 0,8°): мачта 40 м и радиус 2 км дают около 6,9°, крыша 25 м и радиус 800 м — около 7,5°.
Диапазона электрического наклона 2–12° хватает для обычных высот подвеса. Угол считают по каждому сектору: высота и радиус у секторов, как правило, свои.
Да. Наклон задаёт привод RET по протоколу AISG 2.0 SRET: команду отдают от базовой станции либо из системы управления сетью, и угол меняется без выезда монтажников и без отключения сектора. Пригождается при оптимизации, при появлении новых сайтов рядом и при сезонных колебаниях нагрузки.
Привод подключают к порту AISG на панели или через модем в фидере; в заказе уточните, входит ли в комплект блок RET и какой кабель управления к нему потребуется. Механический наклон кронштейна в этом случае оставляют для начальной установки и не меняют.
Число характеризует подавление продуктов интермодуляции третьего порядка относительно несущих при стандартном испытании по IEC 62037: два тона по 20 Вт подают на антенну, а продукты измеряют на 2f1 − f2 и 2f2 − f1. Попав в приёмный канал, эти продукты поднимают шум сектора и снижают чувствительность.
Параметр важен, когда антенна работает с несколькими мощными несущими разных диапазонов или операторов. Без перемычек и разъёмов того же класса, затянутых моментным ключом и загерметизированных, малая интермодуляция панели не сохраняется в линии.
Панель весит 18 кг, крепёж — 5,4 кг. Ветровая нагрузка на скорости 150 км/ч: 745 / 228 / 832 Н (фронт / бок / тыл); во фронт это около 76 кгс. Эти цифры вместе с высотой подвеса, числом панелей и кабелей на опоре — исходные данные для расчёта трубостойки или мачты на прочность и на прогиб, включая запас на обледенение.
Кронштейн рассчитан на трубу Ø50–Ø115 мм. Опору проверяют на изгиб с учётом всех антенн, радиомодулей и кабелей; фидеры закрепляют на ней хомутами, чтобы разъёмы не несли их вес, а панель и опору заземляют по проекту.
Столько, сколько секторов в схеме сайта. При луче 90° обычно ставят две–три панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. У каждой панели свой сектор и свои радиомодули; ёмкость сайта распределяется по секторам.
Когда зона вытянута вдоль дороги или требуется большая ёмкость, меняют число секторов, а вместе с ним — ширину луча панели.
Артикул для заказа — KADAMM K801709015v01, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM K801709015v01 могут уточняться без уведомления.
Поставляем KADAMM K801709015v01 — однодиапазонная секторная антенна 698–960 МГц, 14,8 дБи, 2 порта, RET под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
