Панельная секторная антенна базовых станций с одной излучающей системой 1695–2690 МГц и кросс-поляризацией ±45°. Электрический наклон 0–10° регулируется дистанционно по AISG 2.0, блок RET в комплекте.
Коротко: KADAMM APX-1727-1865IR — 1695–2690 МГц, 2 порта, длина 1290 мм, масса 5,8 кг, усиление 17,8 дБи. От ближайшей модели KADAMM APX-0709-1465B отличается так: другой набор диапазонов: 1695–2690 МГц против 698–960 МГц; легче на 2,2 кг (5,8 против 8 кг).
Антенна КАДАММ APX-1727-1865IR — однодиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с одной излучающей системой 1695–2690 МГц, кросс-поляризацией ±45° и 2 портами. Рабочие полосы перекрывают GSM1800, LTE 1800, UMTS2100, LTE TDD 2300, LTE 2600, LTE TDD 2600 (диапазоны 3GPP B3, B1, B40, B7, B38, B41), что позволяет подключить радиомодули с MIMO 2×2.
Коэффициент усиления 16,5–17,8 дБи по поддиапазонам при высоте полотна 1290 мм. Электрический наклон 0–10° задаётся дистанционно блоком RET по протоколу AISG 2.0 (блок входит в комплект); механический наклон 0–15°. КСВН не более 1,5.

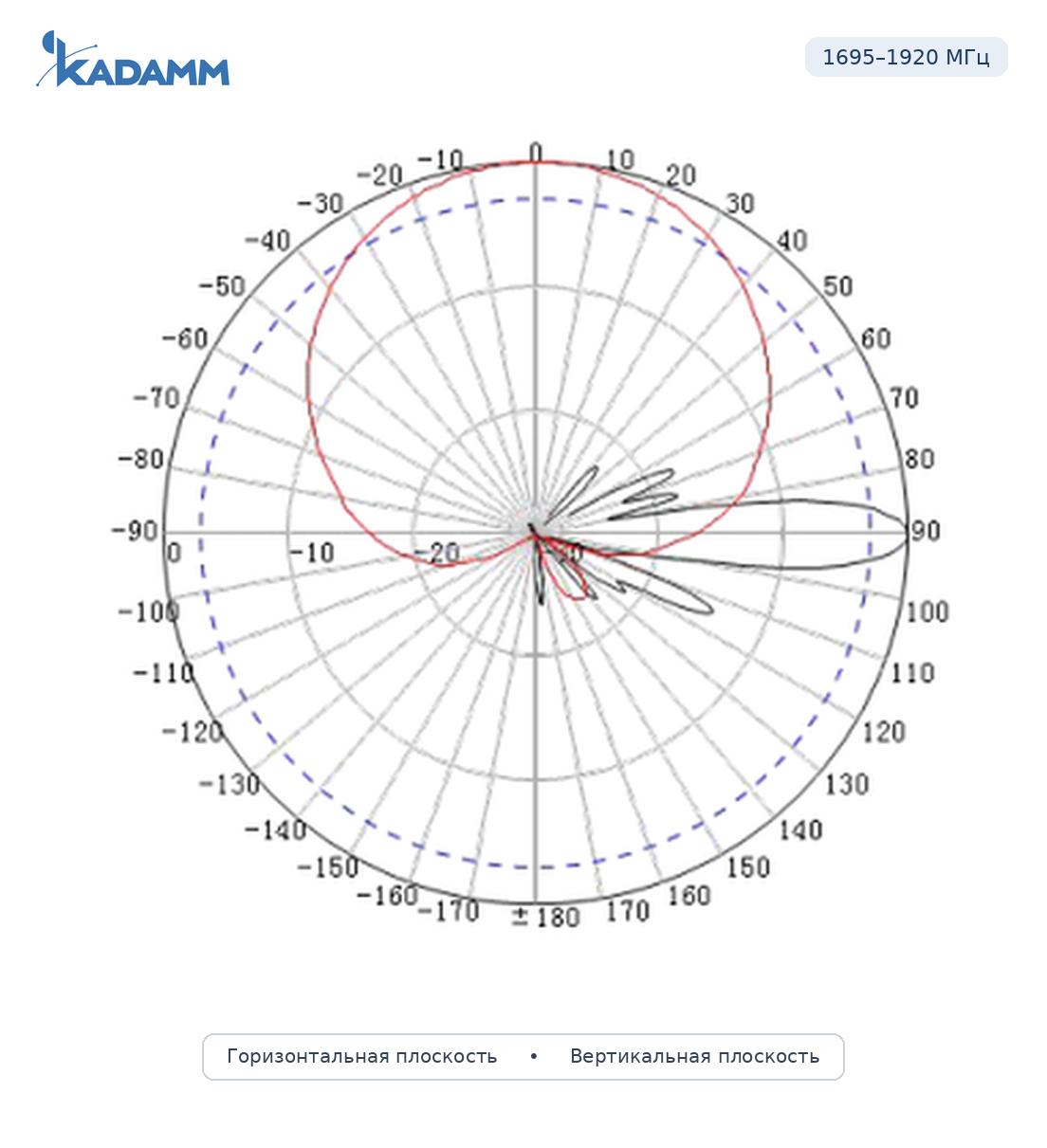

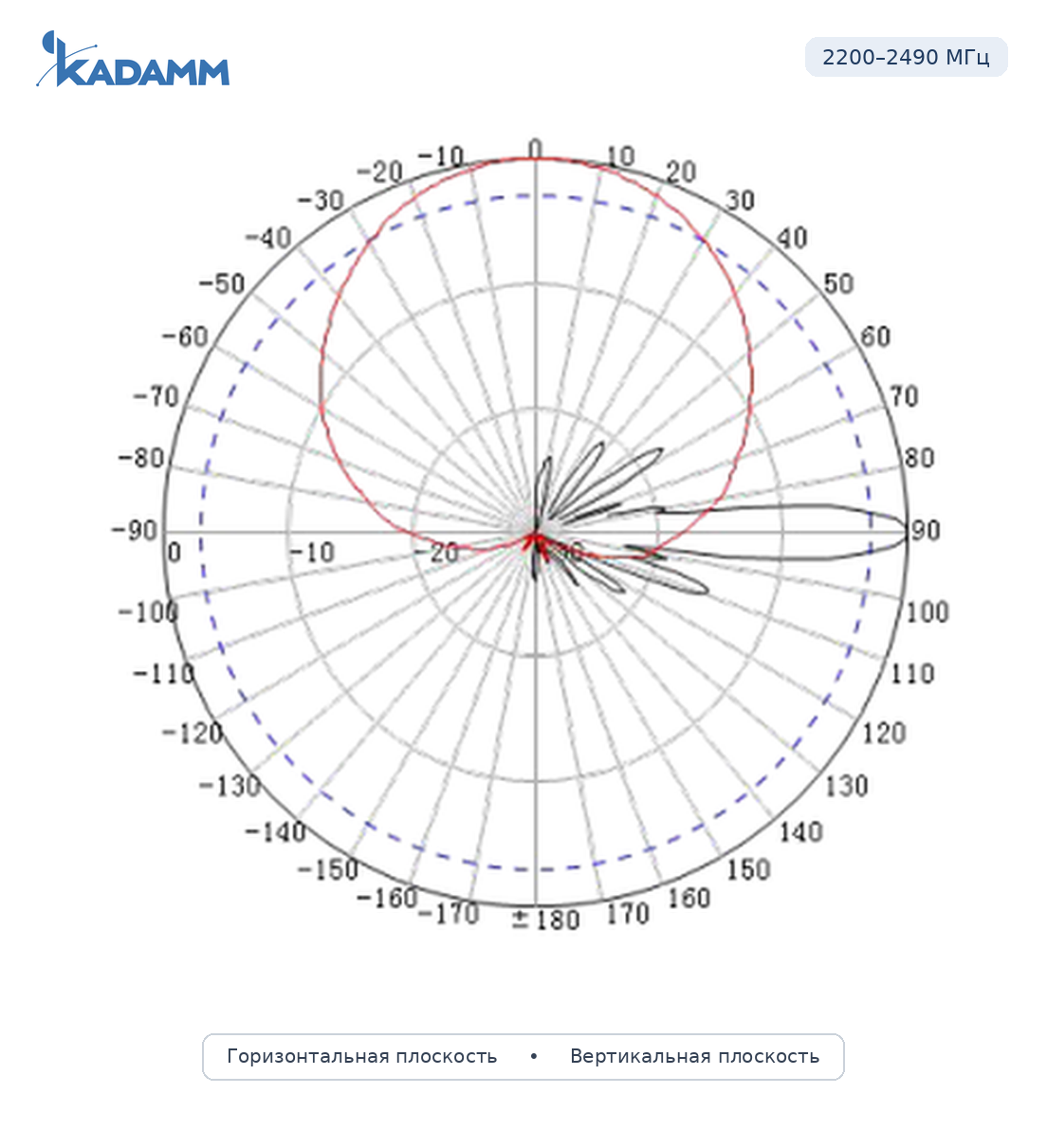

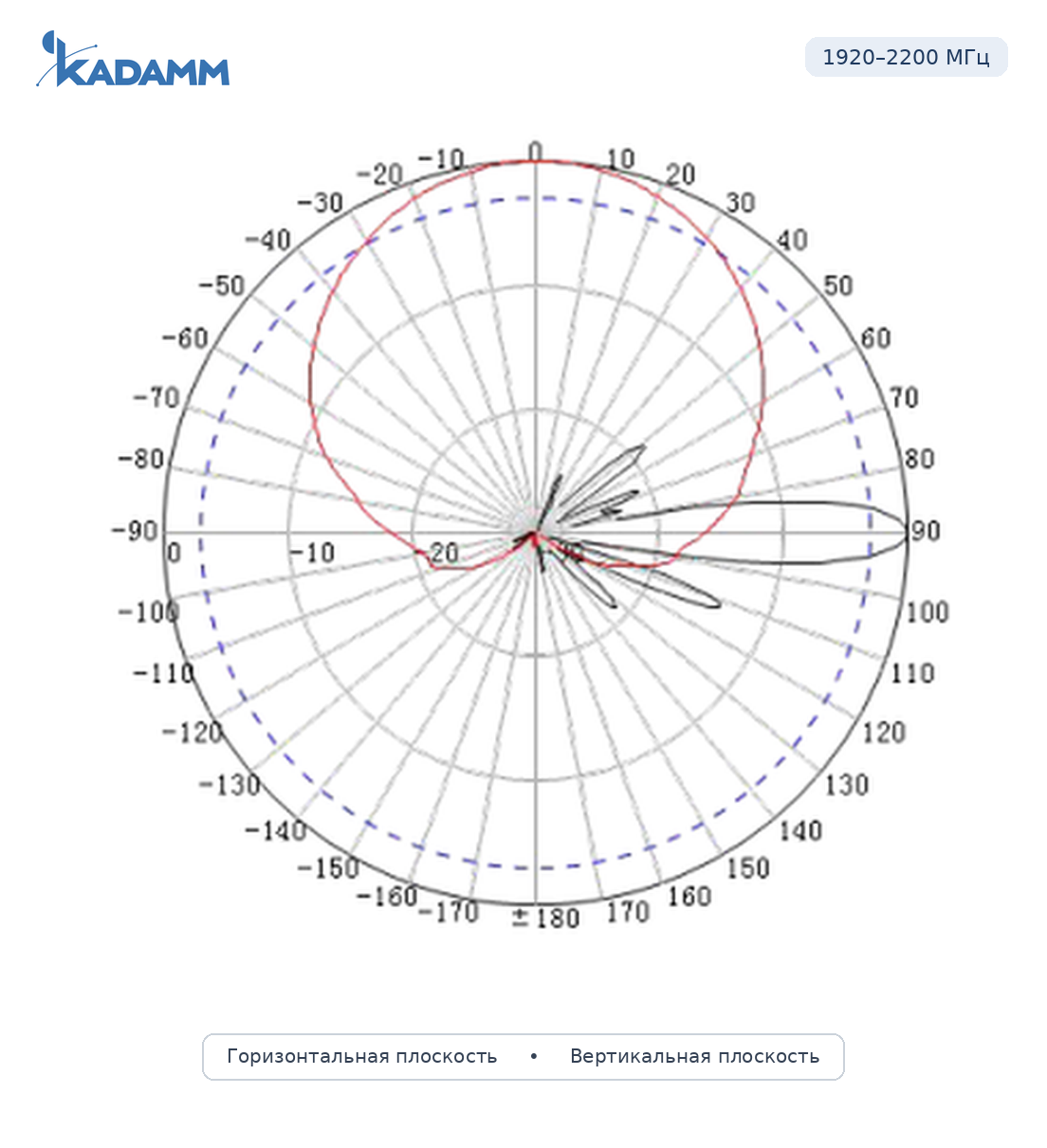

Диаграммы направленности KADAMM APX-1727-1865IR в полосах 1695–1920 МГц, 1920–2200 МГц, 2200–2490 МГц, 2490–2690 МГц — нормированные, в полярных координатах.
| Параметр | 1695–1880 МГц | 1850–1990 МГц | 1920–2200 МГц | 2170–2500 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 1695–2690 МГц | ||||
| Коэффициент усиления, дБи | 16,5 | 16,8 | 17 | 17,8 | 17,5 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | ||||
| Поляризация | ±45° | ||||
| Электрический наклон | 0–10° | ||||
| КСВН | ≤1,5 | ||||
| Развязка между входами, дБ | ≥26 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт | 200 Вт | ||||
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 7/16 DIN (IEC 61169-4) |
| Размеры (В × Ш × Г) | 1290 × 160 × 81 мм |
| Размеры упаковки | 1520 × 280 × 160 мм |
| Масса антенны | 5,8 кг |
| Масса монтажного комплекта | 2,8 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 253 / 116 / 266 Н |
| Материал радома | Стеклопластик |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø110 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APX-1727-1865IR работает в полосах 1695–2690 МГц: сети GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR TDD 2600 (диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Луч 65° в горизонтальной плоскости — трёхсекторная площадка; электрический наклон 0–10° регулируется дистанционно (RET).

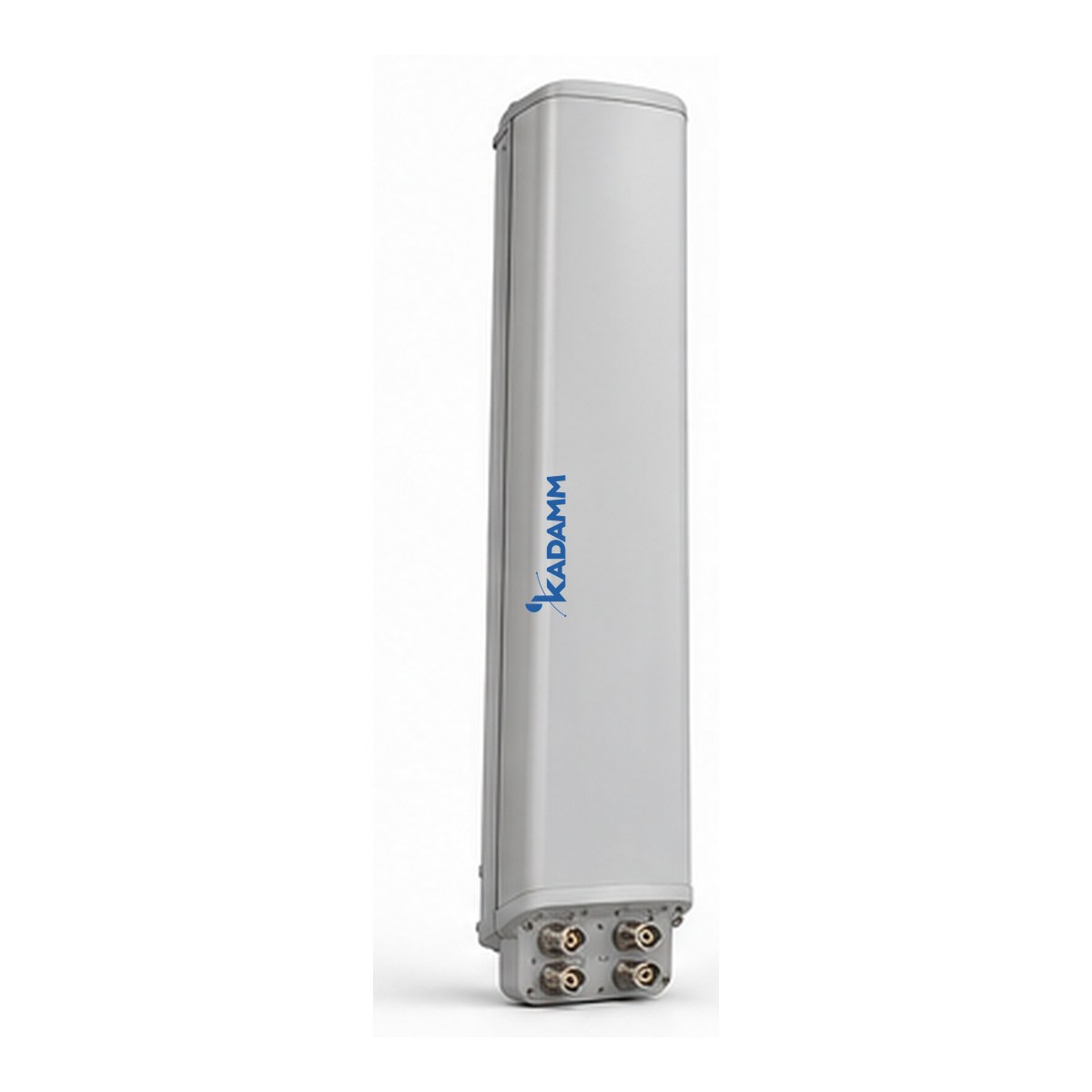

Антенна КАДАММ APX-1727-1865IR, блок RET, монтажный комплект на трубу Ø50–Ø110 мм.
| Параметр | APX-1727-1865IR | APX-1727-1868 | APX-1727-1890IR | APX-0910-1933 | APX-0827-1468 | APX-0809-1565AC |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 1695–2690 МГц | 1710–2690 МГц | 1710–2690 МГц | 880–960 МГц | 790–960 / 1710–2690 МГц | 790–960 МГц |
| Поляризация | ±45° | ±45° | ±45° | ±45° | ±45° | ±45° |
| Ширина ДН по уровню −3 дБ | 65° | 65° | 90° | 33° | 65° | 65° |
| Коэффициент усиления | 17,8 дБи | 18,2 дБи | 17,5 дБи | 19,2 дБи | 13,8 дБи | 15 дБи |
| Электрический наклон | 0–10°, RET | 0–12°, фикс. | 2–12°, RET | 0–10°, RET | 0°, фикс. | 0°, фикс. |
| Тип | — | — | — | — | секторная панельная антенна с фиксированным наклоном | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APX-1727-1865IR — 1695–2690 МГц — перекрывают диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APX-1727-1865IR — 2 × розетка 7/16 DIN (IEC 61169-4); поляризация — ±45°.
У KADAMM APX-1727-1865IR крепление на трубу Ø50–Ø110 мм, размеры 1290 × 160 × 81 мм, масса 5,8 кг.
Электрический наклон KADAMM APX-1727-1865IR — 0–10° — задаётся блоком RET по AISG; механический наклон 0–15° — кронштейном.
Артикул для заказа — KADAMM APX-1727-1865IR, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APX-1727-1865IR могут уточняться без уведомления.
Поставляем KADAMM APX-1727-1865IR — секторная антенна базовой станции 1695–2690 МГц, 17,8 дБи, 2 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
