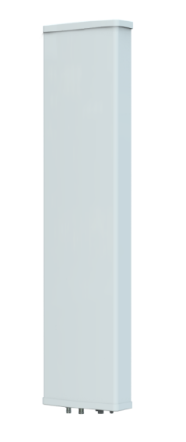

KADAMM K801172721s — однодиапазонная секторная антенна 1710–2690 МГц, 20,5 дБи, 2 порта, RET KADAMM K801172721s — однодиапазонная секторная антенна 1710–2690 МГц, 20,5 дБи, 2 порта, RET

KADAMM K801172721s — однодиапазонная секторная антенна 1710–2690 МГц, 20,5 дБи, 2 порта, RET

Код: 2001863
KADAMM K801172721s — однодиапазонная секторная антенна 1710–2690 МГц, 20,5 дБи, 2 порта, RET
KADAMM K801172721s — техническое описание (PDF) KADAMM — общий каталог антенн (PDF)
Производитель:
KADAMM

Все товары бренда
Только оригинальные
товары бренда i
93 900 ₽
Количество
шт
Звоните:
+7 495 109 02 08
Пишите: sales@bbrc.ru
KADAMM · Антенны

KADAMM K801172721s — однодиапазонная секторная панельная антенна 1710–2690 МГц, 33°, 20,5 дБи, 2 порта, встроенный RET

Панельная секторная антенна базовых станций с одной излучающей системой 1710–2690 МГц и кросс-поляризацией ±45°. Электрический наклон 2–12° регулируется дистанционно по AISG 2.0, блок RET в комплекте.

KADAMM K801172721s
1710–2690 МГц
Диапазон
20,5 дБи
Усиление
33°
Ширина луча (Г)
2–12°
Электрический наклон
2×4.3-10
Разъёмы
1360 мм
Высота

О модели

Коротко: KADAMM K801172721s — 1710–2690 МГц, 2 порта, длина 1360 мм, масса 12,8 кг, усиление 20,5 дБи. От ближайшей модели KADAMM K801172718 отличается так: тяжелее на 5,1 кг (12,8 против 7,7 кг); усиление выше на 2,5 дБ в диапазоне 1710–2690 МГц (20,5 против 18 дБи).

KADAMM K801172721s — панель для сектора базовой станции сотовой сети, полосы 1710–2690 МГц. Главное в цифрах: 2 входа; горизонтальный луч 33°; усиление до 20,5 дБи; наклон луча 2–12° с дистанционным управлением.

Конструктивно это вертикальные столбцы излучателей над металлическим экраном-рефлектором в общем кожухе (стеклопластик). Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 1360 мм вертикальный луч составляет 7,2 ± 0,4°.

Каждый излучатель — пара диполей, повёрнутых на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка более 20 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Развязка между входами — более 28 дБ.

Форма диаграммы: ширина луча по горизонтали 33° — вдвое уже стандартных 65°: шесть секторов на сайте ради ёмкости или вытянутая зона вдоль трассы, набережной, магистрали; отношение вперёд/назад более 28 дБ — в тыл уходит примерно в 631 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 17 дБ — меньше перелёта сигнала в дальние соты.

По вертикали луч узкий — 7,2 ± 0,4°, поэтому зону обслуживания задают наклоном. Расчёт простой: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали. Для панели на 40-метровой мачте и соты радиусом 2 км получается около 4,7°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0 SRET. Кронштейн добавляет механический наклон 0–15°; его оставляют для грубой доводки, потому что при механическом наклоне задний лепесток поднимается, а края сектора уходят вверх.

Тракт: КСВН менее 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 250 Вт; IM3 не выше −153 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 2 × розетка 4.3-10, вывод снизу. Пассивная интермодуляция важна на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и поднимают шум. Цифра антенны сохраняется для всей линии, только если перемычки и разъёмы того же класса; разъёмы 4.3-10 для этого и созданы — меньше 7/16 и с более стабильным контактом. Излучатели заземлены по постоянному току — статический заряд с антенны уходит на опору.

Корпус и крепление: высота × ширина × глубина 1360 × 320 × 105 мм, масса 12,8 кг и 5,4 кг монтажного комплекта, диаметр трубы Ø50–Ø115 мм, рабочая температура −50…+65 °C, предельный ветер 216 км/ч. Ветровая нагрузка при 150 км/ч — 480 / 111 / 537 Н (фронт / бок / тыл); фронтальная — это около 49 кгс, которые кронштейн и труба передают на опору вместе с изгибающим моментом.

Чем KADAMM K801172721s отличается от похожих моделей

По сравнению с KADAMM K801172718У KADAMM K801172721s тяжелее на 5,1 кг (12,8 против 7,7 кг); усиление выше на 2,5 дБ в диапазоне 1710–2690 МГц (20,5 против 18 дБи); сечение корпуса 320×105 против 160×80 мм.
По сравнению с KADAMM APX-1727-1868У KADAMM K801172721s корпус короче на 40 мм (1360 против 1400 мм); усиление выше на 2,3 дБ в диапазоне 1710–2690 МГц (20,5 против 18,2 дБи); вертикальный луч уже в диапазоне 1710–2690 МГц (5,2–7,2° против 7,5°); электрический наклон 2–12° против 0–12° в диапазоне 1710–2690 МГц; допустимая мощность на вход 250 Вт против 300 Вт; сечение корпуса 320×105 против 160×80 мм; электрический наклон регулируется дистанционно (RET). Короткая решётка легче и меньше парусит: её выбирают для крыш, стоек с ограничением по нагрузке и малых высот подвеса, где дальность не главное.
По сравнению с KADAMM APX-1727-1868-2У KADAMM K801172721s корпус короче на 40 мм (1360 против 1400 мм); усиление выше на 2,9 дБ в диапазоне 1710–2690 МГц (20,5 против 17,6 дБи); вертикальный луч уже в диапазоне 1710–2690 МГц (5,2–7,2° против 7,5°); электрический наклон 2–12° против 10–22° в диапазоне 1710–2690 МГц; допустимая мощность на вход 250 Вт против 300 Вт; сечение корпуса 320×105 против 160×80 мм; электрический наклон регулируется дистанционно (RET). Короткая решётка легче и меньше парусит: её выбирают для крыш, стоек с ограничением по нагрузке и малых высот подвеса, где дальность не главное.

Диаграммы направленности

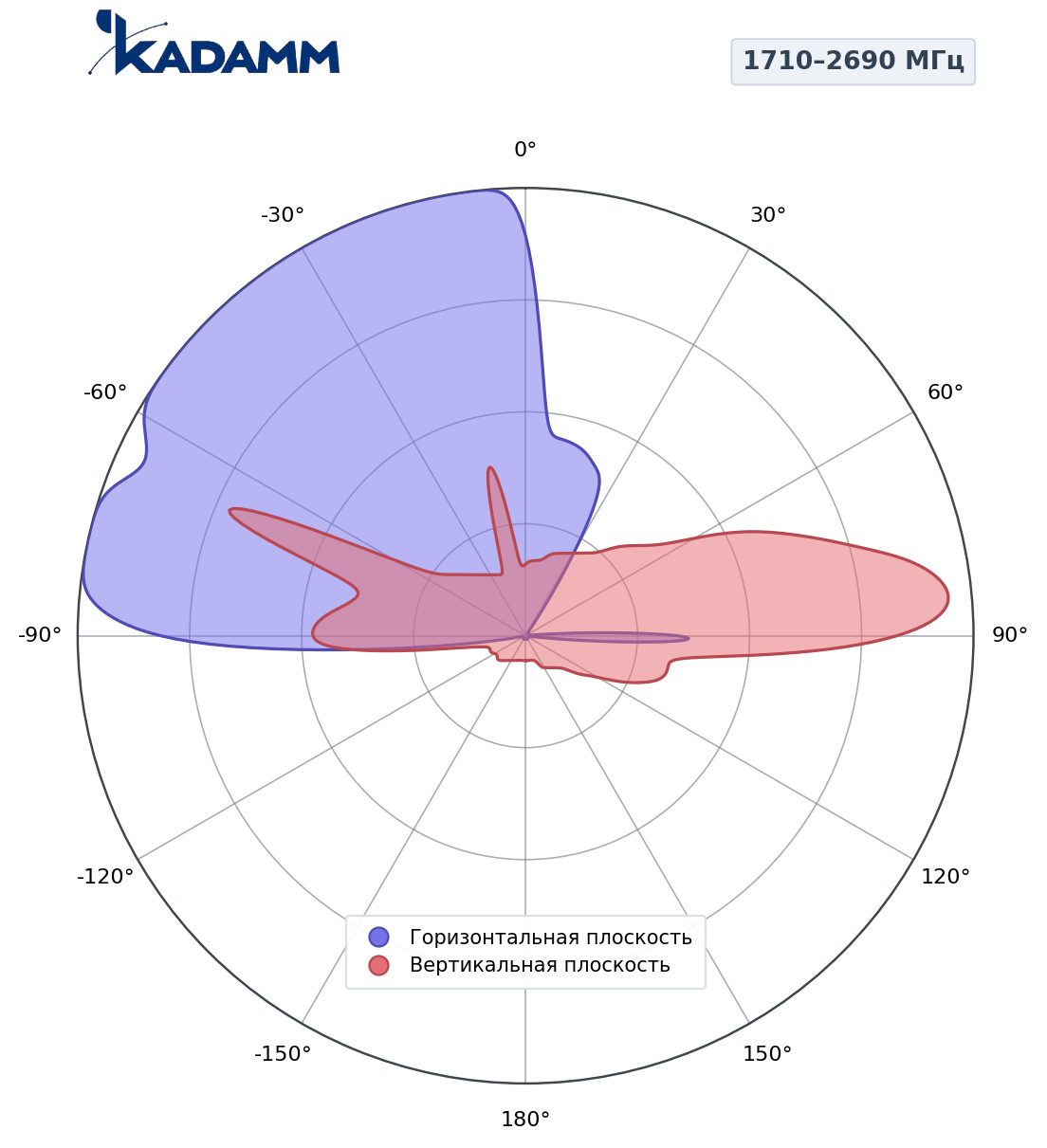

Диаграмма направленности KADAMM K801172721s, 1710–2690 МГц
1710–2690 МГц
горизонтальная и вертикальная плоскости

Диаграммы направленности KADAMM K801172721s в полосах 1710–2690 МГц — нормированные, в полярных координатах.

Ключевые особенности

Одна система в одной панели1710–2690 МГц, ±45°, 2 порта (2 × розетка 4.3-10) — MIMO 2×2.
Усиление до 20,5 дБиПолотно высотой 1360 мм даёт 19,5–20,5 дБи по поддиапазонам при ширине луча 33° в горизонтальной плоскости.
Дистанционный наклон RETЭлектрический наклон 2–12°, управление по AISG 2.0, блок RET установлен на заводе и входит в комплект. Механический наклон 0–15°.
Чистый трактIM3 не выше −153 дБн при двух несущих по 43 дБм, КСВН не более 1,5, развязка между входами >28 дБ.
Мощность и защитаДо 250 Вт на порт при 50 °C, заземление по постоянному току.
Всепогодное исполнениеРадом — стеклопластик, рабочая температура −50…+65 °C, ветер до 216 км/ч.

Электрические характеристики

Параметр1710–1990 МГц1920–2200 МГц2200–2490 МГц2490–2690 МГц
Диапазон частот1710–2690 МГц
Коэффициент усиления, дБи19,5 ± 0,420,0 ± 0,520,5 ± 0,520,0 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость36 ± 1,6°34 ± 1,2°29 ± 0,9°28 ± 1,0°
Ширина ДН по уровню −3 дБ, вертикальная плоскость7,2 ± 0,4°6,3 ± 0,2°5,7 ± 0,3°5,2 ± 0,4°
Коэффициент защитного действия (отношение вперёд/назад), дБ>28
Поляризационная развязка (кроссполяризационная), дБ>20
Подавление первого бокового лепестка, дБ>17
Поляризация±45°
Электрический наклон2–12°
КСВНменее 1,5
Развязка между входами одной системы, дБ>28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−153
Входное сопротивление50 Ом
Максимальная мощность на порт (при 50 °C)250 Вт
Протокол RETAISG 2.0 SRET
ГрозозащитаЗаземление по постоянному току

Механические характеристики

ПараметрЗначение
Разъёмы2 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)1360 × 320 × 105 мм
Размеры упаковки1625 × 420 × 205 мм
Масса антенны12,8 кг
Масса монтажного комплекта5,4 кг
Масса в упаковке21,3 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)480 / 111 / 537 Н
Максимальная скорость ветра216 км/ч
Материал радомаСтеклопластик
Цвет радомаСерый
Механический наклон0–15°
Рабочая температура−50…+65 °C
Крепление на трубуØ50–Ø115 мм

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B3 / n3UL 1710–1785 / DL 1805–1880 МГцFDDGSM1800, LTE 1800
B1 / n1UL 1920–1980 / DL 2110–2170 МГцFDDUMTS2100, LTE 2100
B40 / n402300–2400 МГцTDDLTE TDD 2300
B7 / n7UL 2500–2570 / DL 2620–2690 МГцFDDLTE 2600
B38 / n382570–2620 МГцTDDLTE TDD 2600
B41 / n412496–2690 МГцTDDLTE/NR TDD 2600 (полный)

Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.

Стандарты и протоколы

✓
AISG 2.0 — дистанционная установка электрического наклона 2–12° по кабелю AISG
✓
IEC 62037 — измерение пассивной интермодуляции; у этой модели IM3 ≤−153 дБн
✓
IEC 61169-54 — присоединительные размеры разъёмов: 2 × розетка 4.3-10
✓
3GPP TS 36.101 / 38.101-1 — рабочие полосы перекрывают диапазоны B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41

Применение

Место панели — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR TDD 2600 (диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Одна панель — один сектор; азимут и угол места каждой задают по модели радиопокрытия.

С лучом 33° — места, где нужна ёмкость или вытянутая зона: шестисекторные сайты в центре города, стадионы, вокзалы, автомобильные и железные дороги, где сектор вытягивают вдоль трассы.

Как подобрать

Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 1710–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.

Входы. 2 входа; двухтрактный радиомодуль (2T2R) занимает пару входов ±45° одной системы.

Ширина луча. 33° — под схему секторизации сайта: 65° на три сектора, 33° на шесть или на вытянутую зону, 90° на широкий сектор малой соты.

Наклон. Посчитайте угол на край соты плюс половину вертикального луча (7,2 ± 0,4°) и сравните с наклоном панели — 2–12°.

Тракт. Мощность на вход — до 250 Вт. Низкая IM3 всей линии получается только с перемычками и разъёмами того же класса.

Опора. Кронштейн и труба Ø50–Ø115 мм — под массу 12,8 кг и ветровую нагрузку 480 / 111 / 537 Н.

Комплект поставки

Антенна КАДАММ K801172721s, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.

Сравнение с похожими антеннами KADAMM

ПараметрK801172721sK801172720K801172718K801172715K801182015K801182018
ФотоKADAMM K801172721sKADAMM K801172720KADAMM K801172718KADAMM K801172715KADAMM K801182015KADAMM K801182018
Диапазон частот1710–2690 МГц1710–2690 МГц1710–2690 МГц1710–2690 МГц1710–2170 МГц1710–2170 МГц
Поляризация±45°±45°±45°±45°±45°±45°
Ширина ДН по уровню −3 дБ33°65°65°65°65°65°
Коэффициент усиления20,5 дБи19,5 дБи18 дБи15 дБи14,5 дБи17,8 дБи
Электрический наклон2–12°, RET2–8°, RET2–12°, RET2–14°, RET2–14°, RET2–12°, RET
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Вопросы и ответы

У панели 2 входа. Пара входов ±45° одной системы принимает двухтрактный радиомодуль — схема 2T2R (MIMO 2×2) или передача с поляризационным разнесением на приёме. Два однотрактных модуля одного диапазона на одну систему подключают через комбайнер, учитывая его потери.

Модуль каждого диапазона занимает свою систему. Когда модулей больше, чем систем, диапазоны сводят комбайнером перед антенной, а его вносимые потери и класс по интермодуляции закладывают в расчёт линии. По перечню радиомодулей на сектор подберём модель с нужным числом входов.

Верхний край луча по уровню −3 дБ направляют на границу соты. Угол равен арктангенсу отношения высоты подвеса к радиусу соты плюс половина вертикального луча (7,2 ± 0,4°): для мачты 40 м и радиуса 2 км — около 4,7°, для крыши 25 м и радиуса 800 м — около 5,4°.

Электрический наклон панели — 2–12°, этого хватает для типовых высот подвеса. Окончательный угол уточняют по модели радиопокрытия и контрольным замерам после запуска; пришлите высоты, азимуты и радиусы секторов — посчитаем наклоны для вашего сайта. Для каждого сектора угол считают отдельно: высоты и радиусы у них обычно разные.

Да. Наклон задаёт привод RET по протоколу AISG 2.0 SRET: команду отдают от базовой станции либо из системы управления сетью, и угол меняется без выезда монтажников и без отключения сектора. Это удобно при оптимизации сети, при вводе новых сайтов рядом и при сезонных изменениях нагрузки.

Привод подключают к порту AISG панели или через модем в фидере; при заказе уточните, нужен ли блок RET в комплекте и какой кабель управления к нему понадобится. Механический наклон кронштейна в этом случае оставляют для начальной установки и не меняют.

Цифра показывает, насколько продукты интермодуляции третьего порядка слабее несущих в стандартном испытании по IEC 62037: на антенну подают два тона по 20 Вт и измеряют продукты на частотах 2f1 − f2 и 2f2 − f1. Если такие продукты попадают в приёмный канал, у сектора растёт шум и падает чувствительность.

Параметр важен, когда антенна работает с несколькими мощными несущими разных диапазонов или операторов. Перемычки, разъёмы и кабели линии выбирают того же класса, соединения затягивают моментным ключом и герметизируют — иначе низкая интермодуляция самой панели теряет смысл.

Собственная масса панели — 12,8 кг, монтажного комплекта — 5,4 кг. Ветровая нагрузка при 150 км/ч — 480 / 111 / 537 Н (фронт / бок / тыл), фронтальная — около 49 кгс. Эти цифры вместе с высотой подвеса, числом панелей и кабелей на опоре — исходные данные для расчёта трубостойки или мачты на прочность и на прогиб, включая запас на обледенение.

Кронштейн рассчитан на трубу Ø50–Ø115 мм. Опору проверяют на изгиб с учётом всех антенн, радиомодулей и кабелей, фидеры крепят к ней хомутами, чтобы их вес не ложился на разъёмы; панель и опору заземляют по проекту. Комплект крепления под вашу опору уточняйте у менеджера.

Столько, сколько секторов в схеме сайта. При луче 33° обычно ставят шесть панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. Каждая панель работает на свой сектор базовой станции со своими радиомодулями, и ёмкость сайта делится между секторами.

Если зона вытянута вдоль дороги или нужна большая ёмкость, число секторов меняют, а с ним и ширину луча панели. Пришлите карту площадки и требования к ёмкости — подберём схему секторизации и модели панелей KADAMM под неё, а также проверим, хватит ли места на опоре.

KADAMM K801172721s — запросить цену и сроки
Подберём конфигурацию, монтажный комплект и блок RET под вашу площадку. Сроки поставки уточняйте у менеджера.
Запросить цену →+7 (495) 109-02-08

Артикул для заказа — KADAMM K801172721s, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM K801172721s могут уточняться без уведомления.

Поставляем KADAMM K801172721s — однодиапазонная секторная антенна 1710–2690 МГц, 20,5 дБи, 2 порта, RET под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
