Панельная секторная антенна базовых станций с одной излучающей системой 1710–2170 МГц и кросс-поляризацией ±45°. Электрический наклон 2–8° регулируется дистанционно по AISG 2.0, блок RET в комплекте.
Коротко: KADAMM K801182020 — 1710–2170 МГц, 2 порта, длина 1980 мм, масса 9,5 кг, усиление 19,5 дБи. От ближайшей модели KADAMM K801182018 отличается так: корпус длиннее на 620 мм (1980 против 1360 мм); тяжелее на 1,8 кг (9,5 против 7,7 кг).
KADAMM K801182020 — панель для сектора базовой станции сотовой сети, полосы 1710–2170 МГц. Главное в цифрах: 2 входа; горизонтальный луч 65°; усиление до 19,5 дБи; наклон луча 2–8° с дистанционным управлением.
Конструктивно это вертикальные столбцы излучателей над металлическим экраном-рефлектором в общем кожухе (стеклопластик). Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 1980 мм вертикальный луч составляет 5,1 ± 0,4°.
Каждый излучатель — пара диполей, повёрнутых на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка более 22 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Развязка между входами — не менее 28 дБ.
Форма диаграммы: ширина луча по горизонтали 65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 28 дБ — в тыл уходит примерно в 631 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 18 дБ — меньше перелёта сигнала в дальние соты.
По вертикали луч узкий — 5,1 ± 0,4°, поэтому зону обслуживания задают наклоном. Расчёт простой: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали. Для панели на 40-метровой мачте и соты радиусом 2 км получается около 3,7°. Диапазон электрического наклона — 2–8°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0 SRET. Кронштейн добавляет механический наклон 0–10°; его оставляют для грубой доводки, потому что при механическом наклоне задний лепесток поднимается, а края сектора уходят вверх.
Тракт: КСВН менее 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 250 Вт; IM3 не выше −153 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 2 × розетка 4.3-10, вывод снизу. Пассивная интермодуляция важна на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и поднимают шум. Цифра антенны сохраняется для всей линии, только если перемычки и разъёмы того же класса; разъёмы 4.3-10 для этого и созданы — меньше 7/16 и с более стабильным контактом. Излучатели заземлены по постоянному току — статический заряд с антенны уходит на опору.
Корпус и крепление: высота × ширина × глубина 1980 × 160 × 80 мм, масса 9,5 кг и 4,1 кг монтажного комплекта, диаметр трубы Ø50–Ø115 мм, рабочая температура −50…+65 °C, предельный ветер 216 км/ч. Ветровая нагрузка при 150 км/ч — 419 / 140 / 469 Н (фронт / бок / тыл); фронтальная — это около 43 кгс, которые кронштейн и труба передают на опору вместе с изгибающим моментом.

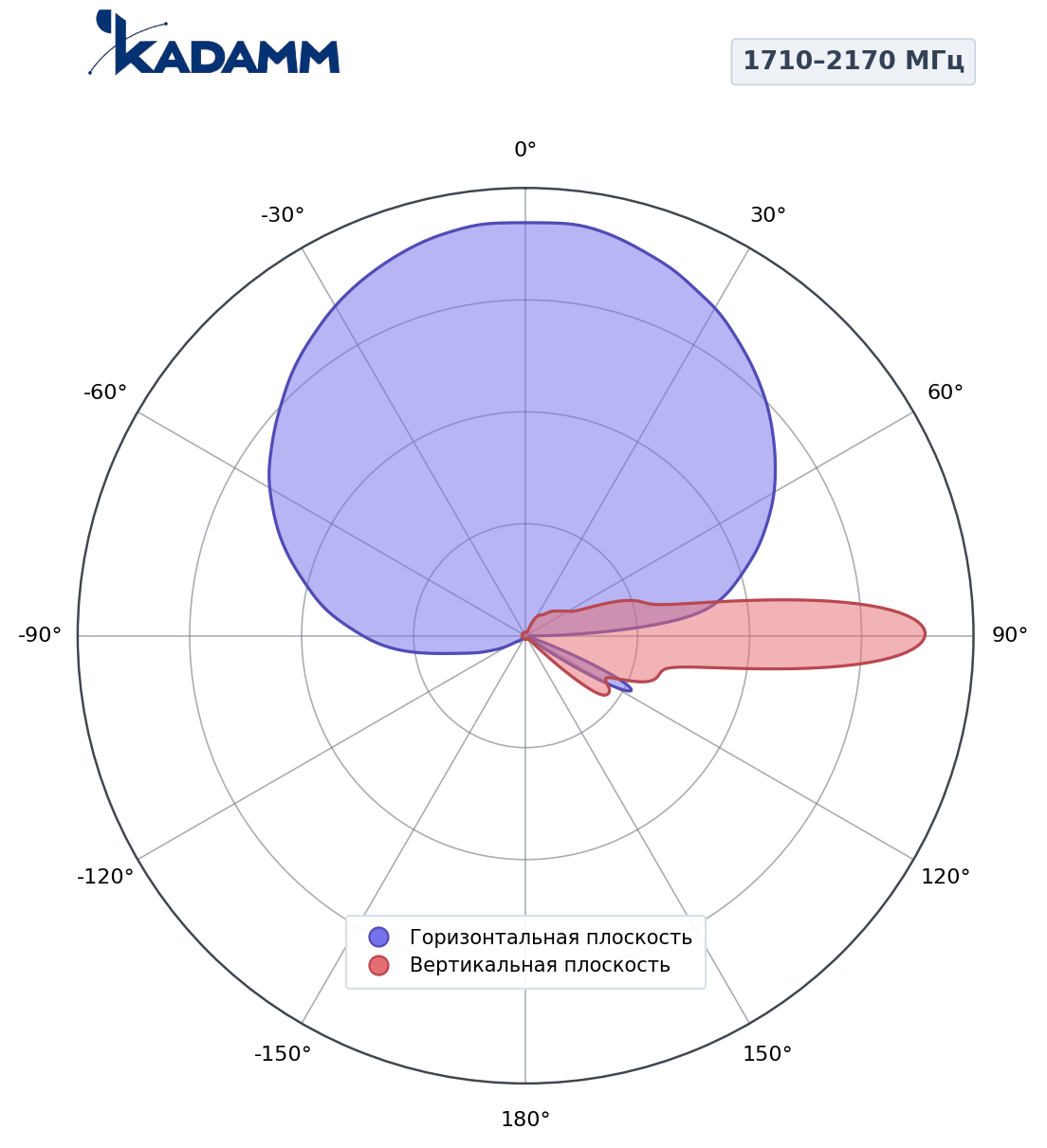

Диаграммы направленности KADAMM K801182020 в полосах 1710–2170 МГц — нормированные, в полярных координатах.
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Диапазон частот | 1710–2170 МГц | ||
| Коэффициент усиления, дБи | 19,2 ± 0,5 | 19,3 ± 0,5 | 19,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 1,5° | 66 ± 1,8° | 64 ± 2,0° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,1 ± 0,4° | 4,7 ± 0,3° | 4,4 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >28 | ||
| Поляризационная развязка (кроссполяризационная), дБ | >22 | ||
| Подавление первого бокового лепестка, дБ | >18 | ||
| Поляризация | ±45° | ||
| Электрический наклон | 2–8° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥28 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | ||
| Протокол RET | AISG 2.0 SRET | ||
| Грозозащита | Заземление по постоянному току | ||
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1980 × 160 × 80 мм |
| Размеры упаковки | 2470 × 215 × 155 мм |
| Масса антенны | 9,5 кг |
| Масса монтажного комплекта | 4,1 кг |
| Масса в упаковке | 16 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 419 / 140 / 469 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Место панели — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B3/n3, B1/n1). Одна панель — один сектор; азимут и угол места каждой задают по модели радиопокрытия.
С лучом 65° — стандартная трёхсекторная схема для городской и пригородной застройки, посёлков и промышленных площадок: три панели на опоре закрывают круг, ёмкость делится поровну между секторами.
Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 1710–2170 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.
Входы. 2 входа; двухтрактный радиомодуль (2T2R) занимает пару входов ±45° одной системы.
Ширина луча. 65° — под схему секторизации сайта: 65° на три сектора, 33° на шесть или на вытянутую зону, 90° на широкий сектор малой соты.
Наклон. Посчитайте угол на край соты плюс половину вертикального луча (5,1 ± 0,4°) и сравните с наклоном панели — 2–8°.
Тракт. Мощность на вход — до 250 Вт. Низкая IM3 всей линии получается только с перемычками и разъёмами того же класса.
Опора. Кронштейн и труба Ø50–Ø115 мм — под массу 9,5 кг и ветровую нагрузку 419 / 140 / 469 Н.
Антенна КАДАММ K801182020, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | K801182020 | K801182021s | K801182018 | K801182015 | K801172721s | K801172720 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 1710–2170 МГц | 1710–2170 МГц | 1710–2170 МГц | 1710–2170 МГц | 1710–2690 МГц | 1710–2690 МГц |
| Поляризация | ±45° | ±45° | ±45° | ±45° | ±45° | ±45° |
| Ширина ДН по уровню −3 дБ | 65° | 33° | 65° | 65° | 33° | 65° |
| Коэффициент усиления | 19,5 дБи | 20,5 дБи | 17,8 дБи | 14,5 дБи | 20,5 дБи | 19,5 дБи |
| Электрический наклон | 2–8°, RET | 2–12°, RET | 2–12°, RET | 2–14°, RET | 2–12°, RET | 2–8°, RET |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
У панели 2 входа. Пара входов ±45° одной системы принимает двухтрактный радиомодуль — схема 2T2R (MIMO 2×2) или передача с поляризационным разнесением на приёме. Два однотрактных модуля одного диапазона на одну систему подключают через комбайнер, учитывая его потери.
Модуль каждого диапазона занимает свою систему. Когда модулей больше, чем систем, диапазоны сводят комбайнером перед антенной, а его вносимые потери и класс по интермодуляции закладывают в расчёт линии. По перечню радиомодулей на сектор подберём модель с нужным числом входов.
Верхний край луча по уровню −3 дБ направляют на границу соты. Угол равен арктангенсу отношения высоты подвеса к радиусу соты плюс половина вертикального луча (5,1 ± 0,4°): для мачты 40 м и радиуса 2 км — около 3,7°, для крыши 25 м и радиуса 800 м — около 4,3°.
Электрический наклон панели — 2–8°, этого хватает для типовых высот подвеса. Окончательный угол уточняют по модели радиопокрытия и контрольным замерам после запуска; пришлите высоты, азимуты и радиусы секторов — посчитаем наклоны для вашего сайта. Для каждого сектора угол считают отдельно: высоты и радиусы у них обычно разные.
Да. Наклон задаёт привод RET по протоколу AISG 2.0 SRET: команду отдают от базовой станции либо из системы управления сетью, и угол меняется без выезда монтажников и без отключения сектора. Это удобно при оптимизации сети, при вводе новых сайтов рядом и при сезонных изменениях нагрузки.
Привод подключают к порту AISG панели или через модем в фидере; при заказе уточните, нужен ли блок RET в комплекте и какой кабель управления к нему понадобится. Механический наклон кронштейна в этом случае оставляют для начальной установки и не меняют.
Цифра показывает, насколько продукты интермодуляции третьего порядка слабее несущих в стандартном испытании по IEC 62037: на антенну подают два тона по 20 Вт и измеряют продукты на частотах 2f1 − f2 и 2f2 − f1. Если такие продукты попадают в приёмный канал, у сектора растёт шум и падает чувствительность.
Параметр важен, когда антенна работает с несколькими мощными несущими разных диапазонов или операторов. Перемычки, разъёмы и кабели линии выбирают того же класса, соединения затягивают моментным ключом и герметизируют — иначе низкая интермодуляция самой панели теряет смысл.
Собственная масса панели — 9,5 кг, монтажного комплекта — 4,1 кг. Ветровая нагрузка при 150 км/ч — 419 / 140 / 469 Н (фронт / бок / тыл), фронтальная — около 43 кгс. Эти цифры вместе с высотой подвеса, числом панелей и кабелей на опоре — исходные данные для расчёта трубостойки или мачты на прочность и на прогиб, включая запас на обледенение.
Кронштейн рассчитан на трубу Ø50–Ø115 мм. Опору проверяют на изгиб с учётом всех антенн, радиомодулей и кабелей, фидеры крепят к ней хомутами, чтобы их вес не ложился на разъёмы; панель и опору заземляют по проекту. Комплект крепления под вашу опору уточняйте у менеджера.
Столько, сколько секторов в схеме сайта. При луче 65° обычно ставят три панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. Каждая панель работает на свой сектор базовой станции со своими радиомодулями, и ёмкость сайта делится между секторами.
Если зона вытянута вдоль дороги или нужна большая ёмкость, число секторов меняют, а с ним и ширину луча панели. Пришлите карту площадки и требования к ёмкости — подберём схему секторизации и модели панелей KADAMM под неё, а также проверим, хватит ли места на опоре.
Артикул для заказа — KADAMM K801182020, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM K801182020 могут уточняться без уведомления.
Поставляем KADAMM K801182020 — однодиапазонная секторная антенна 1710–2170 МГц, 19,5 дБи, 2 порта, RET под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
