Цену и сроки подтвердит менеджер.

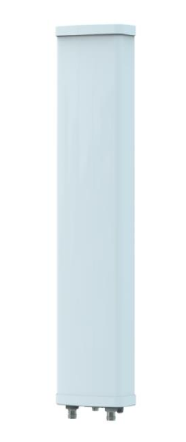

Панельная секторная антенна базовых станций с одной излучающей системой 1710–2170 МГц и кросс-поляризацией ±45°. Электрический наклон 2–14° регулируется дистанционно по AISG 2.0, блок RET в комплекте.
Коротко: KADAMM K801182015 — 1710–2170 МГц, 2 порта, длина 800 мм, масса 4,6 кг, усиление 14,5 дБи. От ближайшей модели KADAMM K801182018 отличается так: корпус короче на 560 мм (800 против 1360 мм); легче на 3,1 кг (4,6 против 7,7 кг).
Главное в KADAMM K801182015 — полоса 1710–2170 МГц и луч по горизонтали 65°. У KADAMM K801182018 усиление 17,8 дБи и длина 1360 мм, у KADAMM K801182015 — 14,5 дБи и 800 мм.
KADAMM K801182015 — панель для сектора базовой станции сотовой сети, полосы 1710–2170 МГц. Главное в цифрах: 2 входа; горизонтальный луч 65°; усиление до 14,5 дБи; наклон луча 2–14° с дистанционным управлением.
Устроена панель как набор вертикальных столбцов излучателей над металлическим рефлектором под общим кожухом из стеклопластика. Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. Вертикальный луч задаёт высота столбца: больше излучателей — уже луч и выше усиление; у панели высотой 800 мм луч по вертикали 14,1 ± 0,8°.
Излучатель образован парой диполей, повёрнутых на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка более 18 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Развязка между входами — более 28 дБ.
Форма диаграммы: ширина луча по горизонтали 65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 25 дБ — в тыл уходит примерно в 316 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 15 дБ — меньше перелёта сигнала в дальние соты.
Вертикальный луч всего 14,1 ± 0,8°, и зону обслуживания определяет наклон. Расчёт простой: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали. Для панели на 40-метровой мачте и соты радиусом 2 км получается около 8,2°. Диапазон электрического наклона — 2–14°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0 SRET. Механический наклон 0–15° от кронштейна оставляют для грубой настройки: он поднимает задний лепесток и уводит края сектора вверх.
Тракт: КСВН менее 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 250 Вт; IM3 не выше −153 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 2 × розетка 4.3-10, вывод снизу. Пассивная интермодуляция важна на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и поднимают шум. Показатель антенны распространяется на всю линию лишь при перемычках и разъёмах того же класса; именно для этого сделаны разъёмы 4.3-10: они меньше 7/16 и держат контакт стабильнее. По постоянному току излучатели соединены с землёй, поэтому статика стекает на опору.
Корпус и крепление: габариты (высота × ширина × глубина) 800 × 160 × 80 мм, масса 4,6 кг, монтажный комплект — 4,1 кг, труба диаметром Ø50–Ø115 мм, рабочая температура от −50 до +65 °C, предельная скорость ветра 216 км/ч. Ветровая нагрузка при 150 км/ч — 141 / 49 / 158 Н (фронт / бок / тыл); фронтальная — это около 14 кгс, которые кронштейн и труба передают на опору вместе с изгибающим моментом.

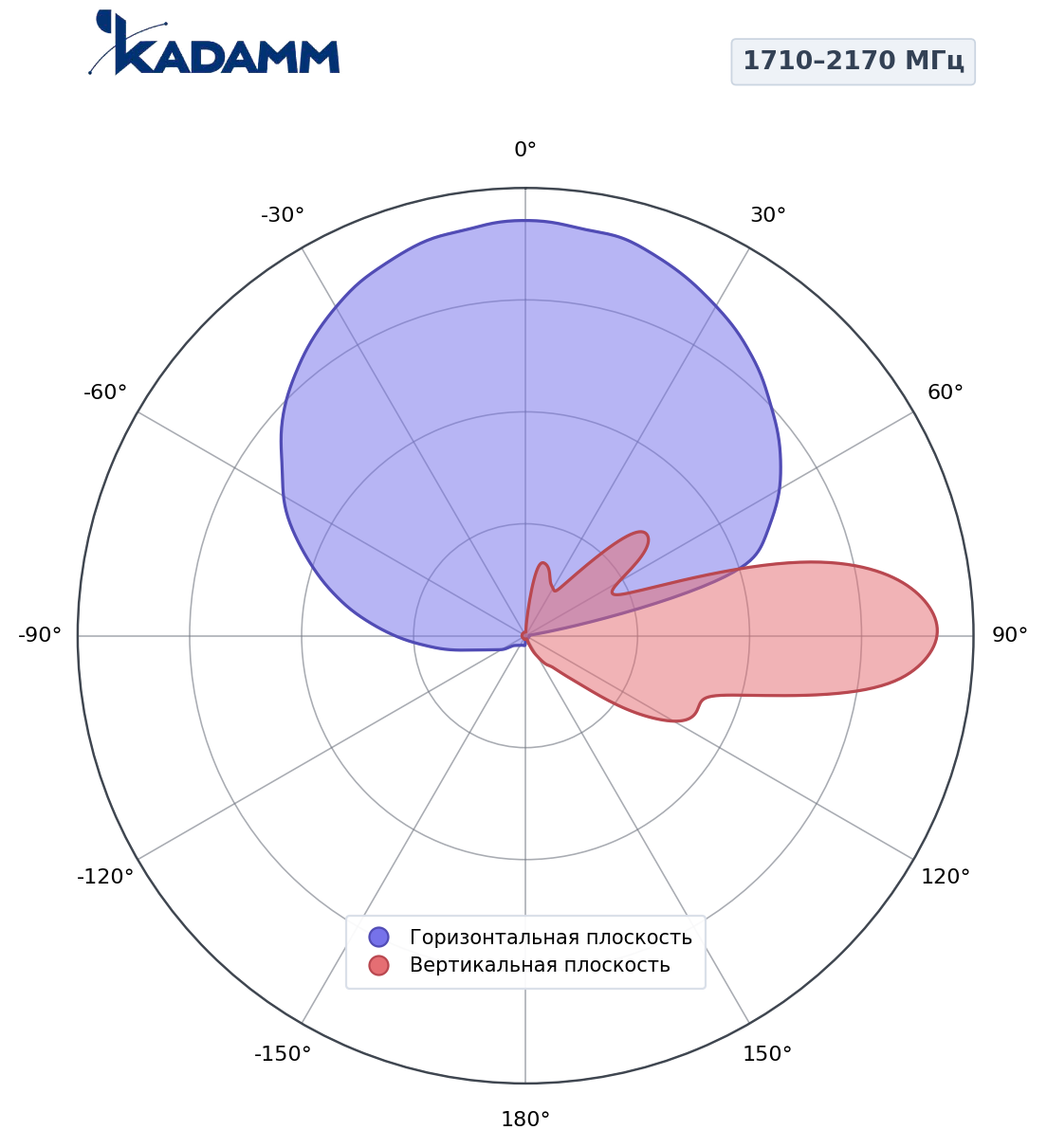

Диаграммы направленности KADAMM K801182015 в полосах 1710–2170 МГц — нормированные, в полярных координатах.
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Диапазон частот | 1710–2170 МГц | ||
| Коэффициент усиления, дБи | 14,1 ± 0,5 | 14,3 ± 0,5 | 14,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 3,9° | 67 ± 3,5° | 66 ± 4,0° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14,1 ± 0,8° | 13,2 ± 1,0° | 12,1 ± 1,0° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | >18 | ||
| Подавление первого бокового лепестка, дБ | >15 | ||
| Поляризация | ±45° | ||
| Электрический наклон | 2–14° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | >28 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | ||
| Протокол RET | AISG 2.0 SRET | ||
| Грозозащита | Заземление по постоянному току | ||
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 800 × 160 × 80 мм |
| Размеры упаковки | 1295 × 215 × 155 мм |
| Масса антенны | 4,6 кг |
| Масса монтажного комплекта | 4,1 кг |
| Масса в упаковке | 11,4 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 141 / 49 / 158 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
Указаны только те диапазоны 3GPP (TS 36.101, TS 38.101-1), чьи полосы UL и DL целиком попадают в полосы антенны.
Типовое место установки — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B3/n3, B1/n1). Одна панель — один сектор; азимут и угол места каждой задают по модели радиопокрытия.
Луч 65° соответствует типовой трёхсекторной схеме для города, пригородов, посёлков и промышленных площадок: три панели на одной опоре перекрывают полный круг, а ёмкость поровну распределяется по секторам.
Полосы. Рабочие частоты каждого радиомодуля должны входить в 1710–2170 МГц; диапазоны распределяют по системам панели так, чтобы каждому досталась своя система.
Входы. Входов — 2; радиомодуль на два тракта (2T2R) подключают к паре входов ±45° одной системы.
Ширина луча. 65° подбирают под секторизацию сайта: три сектора закрывают лучом 65°, шесть секторов или протяжённую зону — лучом 33°, широкий сектор малой соты — лучом 90°.
Наклон. Сложите угол на край соты с половиной вертикального луча (14,1 ± 0,8°) и сверьте с диапазоном наклона панели — 2–14°.
Тракт. На вход допускается подавать до 250 Вт. IM3 линии остаётся низкой лишь при перемычках и разъёмах того же класса.
Опора. Труба Ø50–Ø115 мм и кронштейн должны держать 4,6 кг и ветер 141 / 49 / 158 Н.
Антенна KADAMM K801182015, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | K801182015 | K801182018 | K801182020 | K801182021s | K801172721s | K801172720 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 1710–2170 МГц | 1710–2170 МГц | 1710–2170 МГц | 1710–2170 МГц | 1710–2690 МГц | 1710–2690 МГц |
| Поляризация | ±45° | ±45° | ±45° | ±45° | ±45° | ±45° |
| Ширина ДН по уровню −3 дБ | 65° | 65° | 65° | 33° | 33° | 65° |
| Коэффициент усиления | 14,5 дБи | 17,8 дБи | 19,5 дБи | 20,5 дБи | 20,5 дБи | 19,5 дБи |
| Электрический наклон | 2–14°, RET | 2–12°, RET | 2–8°, RET | 2–12°, RET | 2–12°, RET | 2–8°, RET |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
У панели 2 входа. На пару входов ±45° одной системы подключают двухтрактный радиомодуль — для работы 2T2R (MIMO 2×2) или для передачи с поляризационно-разнесённым приёмом. Два однотрактных модуля одного диапазона заводят на одну систему через комбайнер, закладывая его потери.
Радиомодуль любого диапазона подключают к собственной системе панели. При числе модулей сверх числа систем перед антенной ставят комбайнер, сводящий диапазоны; в расчёт линии входят его вносимые потери и интермодуляционный класс. Зная, какие радиомодули стоят на секторе, подберём модель с нужным количеством входов.
Верхнюю границу луча по уровню −3 дБ наводят на край соты. Наклон — это арктангенс отношения высоты к радиусу соты плюс половина вертикального луча (14,1 ± 0,8°): мачта 40 м и радиус 2 км дают около 8,2°, крыша 25 м и радиус 800 м — около 8,8°.
Панель наклоняется электрически на 2–14° — для типовых высот подвеса этого хватает. Угол считают по каждому сектору: высота и радиус у секторов, как правило, свои.
Да. Наклон задаёт привод RET по протоколу AISG 2.0 SRET: команду отдают от базовой станции либо из системы управления сетью, и угол меняется без выезда монтажников и без отключения сектора. Такая возможность выручает при оптимизации сети, появлении новых сайтов поблизости и сезонных колебаниях нагрузки.
Привод подключают к порту AISG на панели или через модем в фидере; в заказе уточните, входит ли в комплект блок RET и какой кабель управления к нему потребуется. Механический наклон кронштейна тогда выставляют один раз при монтаже.
Значение показывает, на сколько продукты интермодуляции третьего порядка ниже несущих в стандартном испытании по IEC 62037: на антенну подают два тона мощностью по 20 Вт и измеряют продукты на частотах 2f1 − f2 и 2f2 − f1. Когда такие продукты попадают в приёмный канал, шум сектора растёт, а чувствительность падает.
Это важно, если через антенну идут мощные несущие разных диапазонов или операторов. Перемычки, разъёмы и кабели линии подбирают того же класса, соединения затягивают моментным ключом и герметизируют — иначе от низкой интермодуляции самой панели не будет толку.
Собственная масса панели — 4,6 кг, монтажного комплекта — 4,1 кг. Ветер 150 км/ч даёт 141 / 49 / 158 Н (фронт / бок / тыл), спереди — около 14 кгс. Вместе с высотой подвеса и числом панелей и кабелей на опоре эти цифры служат исходными данными для расчёта трубостойки или мачты на прочность и прогиб с запасом на обледенение.
Кронштейн рассчитан на трубу Ø50–Ø115 мм. Изгиб опоры считают со всеми антеннами, радиомодулями и кабелями; фидеры крепят хомутами, разгружая разъёмы, а панель и опору заземляют по проекту.
По числу секторов в схеме сайта. При луче 65° обычно ставят три панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. Каждая панель обслуживает свой сектор базовой станции собственными радиомодулями, а ёмкость сайта распределяется между секторами.
Если зона вытянута вдоль дороги или нужна большая ёмкость, число секторов меняют, а с ним и ширину луча панели.
Артикул для заказа — KADAMM K801182015, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM K801182015 могут уточняться без уведомления.
Поставляем KADAMM K801182015 — однодиапазонная секторная антенна 1710–2170 МГц, 14,5 дБи, 2 порта, RET под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
