Панельная секторная антенна базовых станций с одной излучающей системой 1710–2690 МГц и кросс-поляризацией ±45°. Электрический наклон регулируется в пределах 0–12°.
Коротко: KADAMM APX-1727-1868 — 1710–2690 МГц, 2 порта, длина 1400 мм, масса 12 кг, усиление 18,2 дБи. От ближайшей модели KADAMM APX-1727-1868-2 отличается так: усиление выше на 0,6 дБ в диапазоне 1710–2690 МГц (18,2 против 17,6 дБи); электрический наклон 0–12° против 10–22° в диапазоне 1710–2690 МГц.
Антенна КАДАММ APX-1727-1868 — однодиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с одной излучающей системой 1710–2690 МГц, кросс-поляризацией ±45° и 2 портами. Рабочие полосы перекрывают GSM1800, LTE 1800, UMTS2100, LTE TDD 2300, LTE 2600, LTE TDD 2600 (диапазоны 3GPP B3, B1, B40, B7, B38, B41), что позволяет подключить радиомодули с MIMO 2×2.
Коэффициент усиления 17,3–18,2 дБи по поддиапазонам при высоте полотна 1400 мм, ширина луча в вертикальной плоскости 7,5°. Электрический наклон регулируется в пределах 0–12°, способ регулировки уточняйте у менеджера; механический наклон 0–15°.

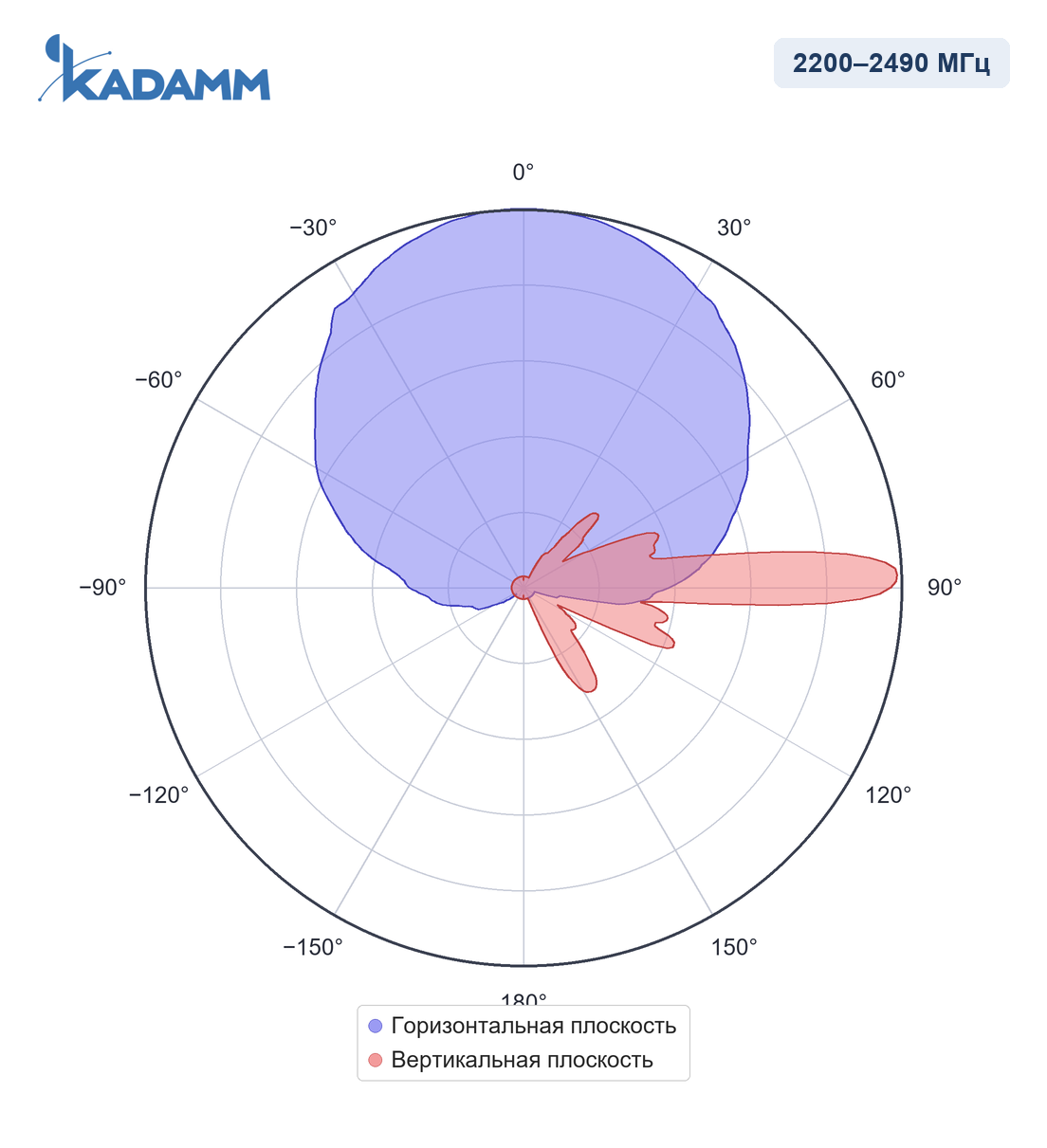

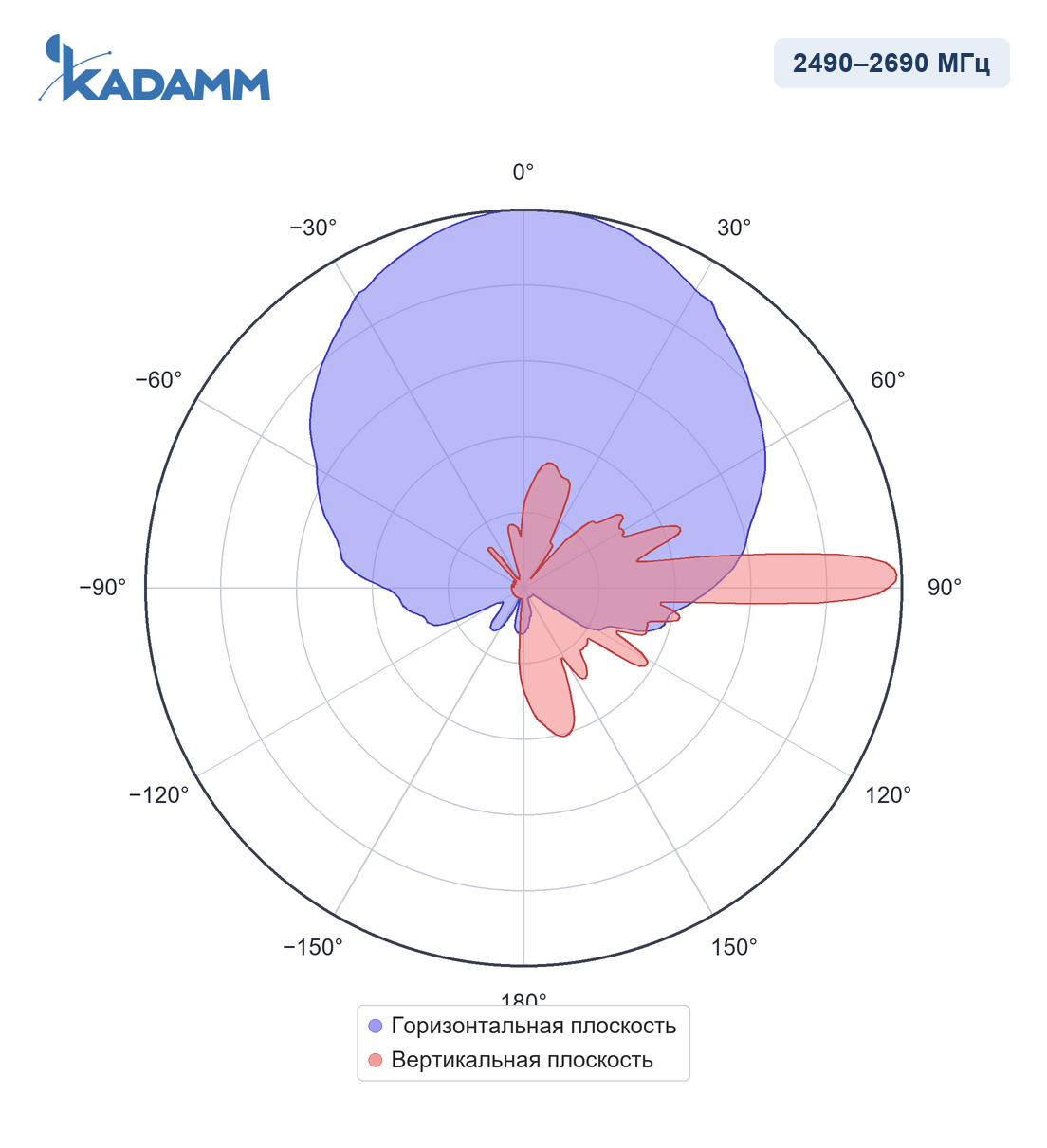

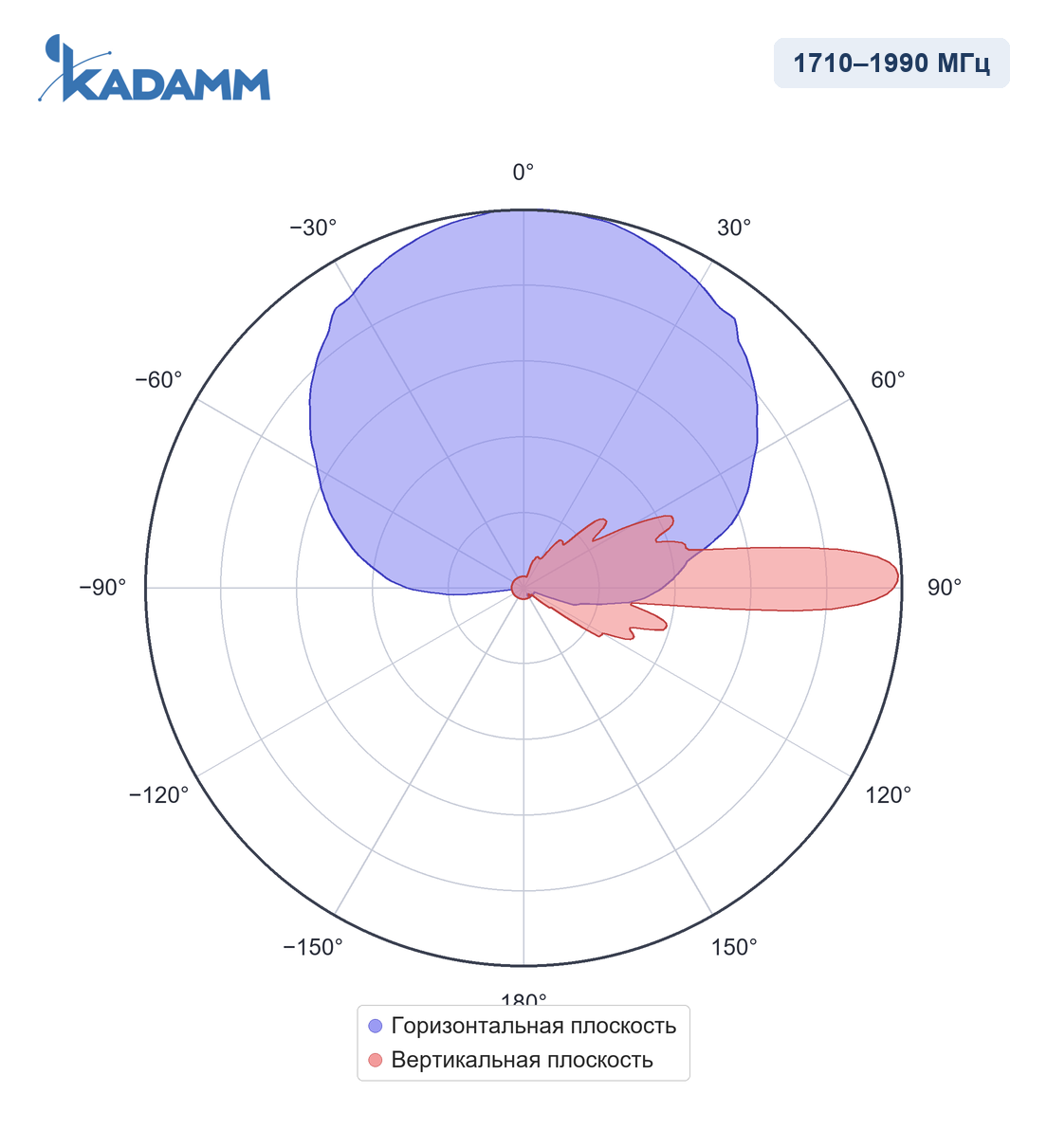

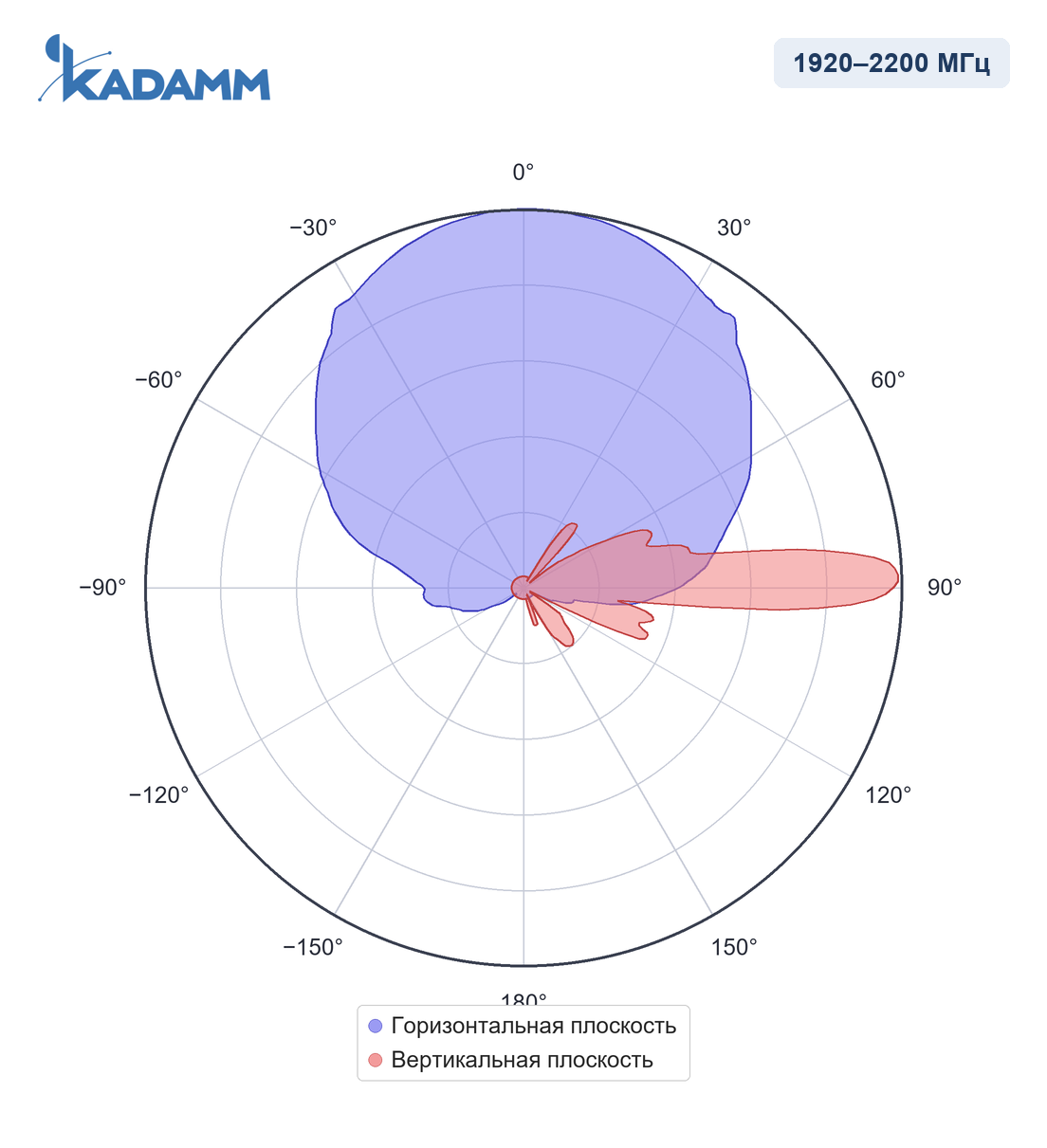

Диаграммы направленности KADAMM APX-1727-1868 в полосах 1710–1990 МГц, 1920–2200 МГц, 2200–2490 МГц, 2490–2690 МГц — нормированные, в полярных координатах.
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 1710–2690 МГц | |||
| Коэффициент усиления, дБи | 17,3 | 17,8 | 18,2 | 18 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5° | |||
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) | |||
| Подавление первого бокового лепестка, дБ | ≥14 (по наклону 0/4/8/12°: 16/15/15/14) | |||
| Поляризация | ±45° | |||
| Электрический наклон | 0–12° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 300 Вт | |||
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1400 × 160 × 80 мм |
| Размеры упаковки | 1600 × 210 × 165 мм |
| Масса антенны | 12 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø80 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APX-1727-1868 работает в полосах 1710–2690 МГц: сети GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR TDD 2600 (диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Секторы базовых станций в диапазонах GSM1800, LTE 1800, UMTS2100, LTE TDD 2300, LTE 2600, LTE TDD 2600: ёмкостные слои сети в городской застройке, плотные площадки.

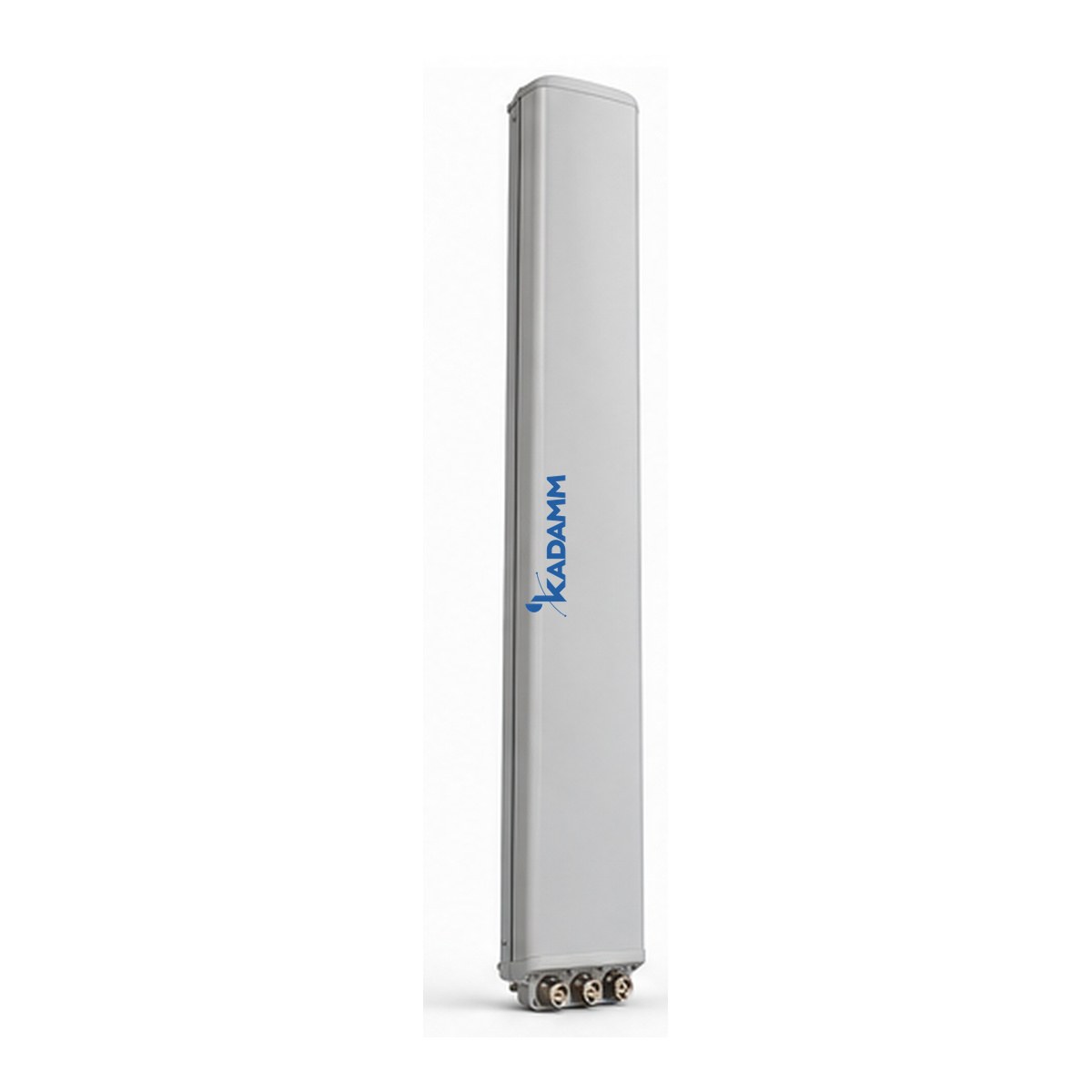

Антенна КАДАММ APX-1727-1868, монтажный комплект на трубу Ø50–Ø80 мм.

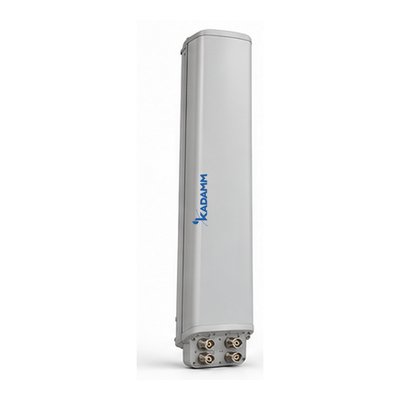

| Параметр | APX-1727-1868 | APX-1727-1865IR | APX-1727-1890IR | APX-0910-1933 | APX-0827-1468 | APX-0809-1565AC |
|---|---|---|---|---|---|---|

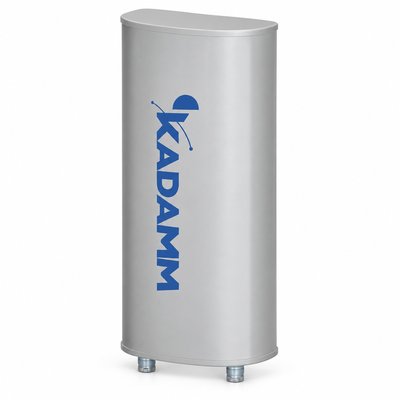

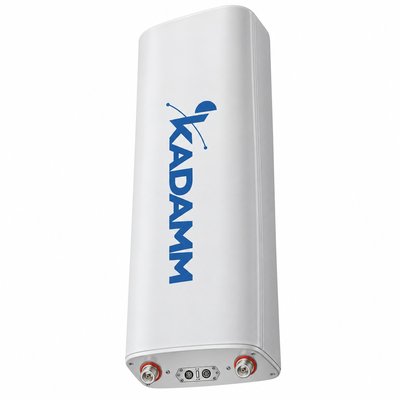

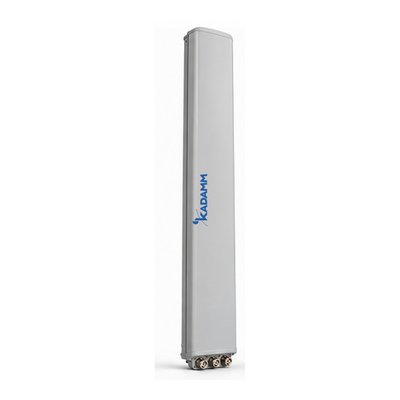

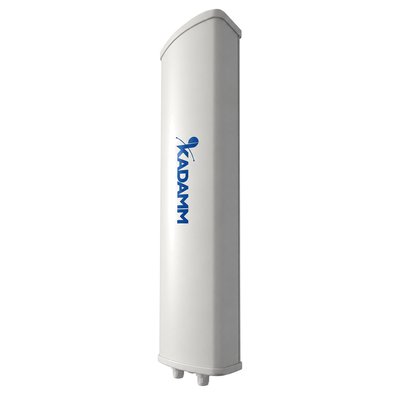

| Фото |  |  |  |  |  |  |
| Диапазон частот | 1710–2690 МГц | 1695–2690 МГц | 1710–2690 МГц | 880–960 МГц | 790–960 / 1710–2690 МГц | 790–960 МГц |
| Поляризация | ±45° | ±45° | ±45° | ±45° | ±45° | ±45° |
| Ширина ДН по уровню −3 дБ | 65° | 65° | 90° | 33° | 65° | 65° |
| Коэффициент усиления | 18,2 дБи | 17,8 дБи | 17,5 дБи | 19,2 дБи | 13,8 дБи | 15 дБи |
| Электрический наклон | 0–12°, фикс. | 0–10°, RET | 2–12°, RET | 0–10°, RET | 0°, фикс. | 0°, фикс. |
| Тип | — | — | — | — | секторная панельная антенна с фиксированным наклоном | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APX-1727-1868 — 1710–2690 МГц — перекрывают диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APX-1727-1868 — 2 × розетка 7/16 DIN (IEC 61169-4), расположение — снизу; поляризация — ±45°.
У KADAMM APX-1727-1868 крепление на трубу Ø50–Ø80 мм, размеры 1400 × 160 × 80 мм, масса 12 кг, выдерживает ветер до 60 м/с.
Электрический наклон KADAMM APX-1727-1868 — 0–12° — регулируется; механический наклон 0–15° — кронштейном.
Артикул для заказа — KADAMM APX-1727-1868, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APX-1727-1868 могут уточняться без уведомления.
Поставляем KADAMM APX-1727-1868 — секторная антенна базовой станции 1710–2690 МГц, 18,2 дБи, 2 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
