Панельная секторная антенна базовых станций с одной излучающей системой 880–960 МГц и кросс-поляризацией ±45°. Электрический наклон 0–10° регулируется дистанционно по AISG 2.0, блок RET в комплекте.
Коротко: KADAMM APX-0910-1933 — 880–960 МГц, 2 порта, длина 1980 мм, масса 23 кг, усиление 19,2 дБи. От ближайшей модели KADAMM APX-0709-1765IR отличается так: другой набор диапазонов: 880–960 МГц против 698–960 МГц; тяжелее на 6,5 кг (23 против 16,5 кг).
Антенна КАДАММ APX-0910-1933 — однодиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с одной излучающей системой 880–960 МГц, кросс-поляризацией ±45° и 2 портами. Рабочие полосы перекрывают GSM900, UMTS900, LTE 900 (диапазоны 3GPP B8), что позволяет подключить радиомодули с MIMO 2×2.
Коэффициент усиления 19,2 дБи по поддиапазонам при высоте полотна 1980 мм, ширина луча в вертикальной плоскости 9,5°. Электрический наклон 0–10° задаётся дистанционно блоком RET по протоколу AISG 2.0 (блок входит в комплект); механический наклон 0–10°. Интермодуляция IM3 не выше −107 дБм, КСВН не более 1,5.

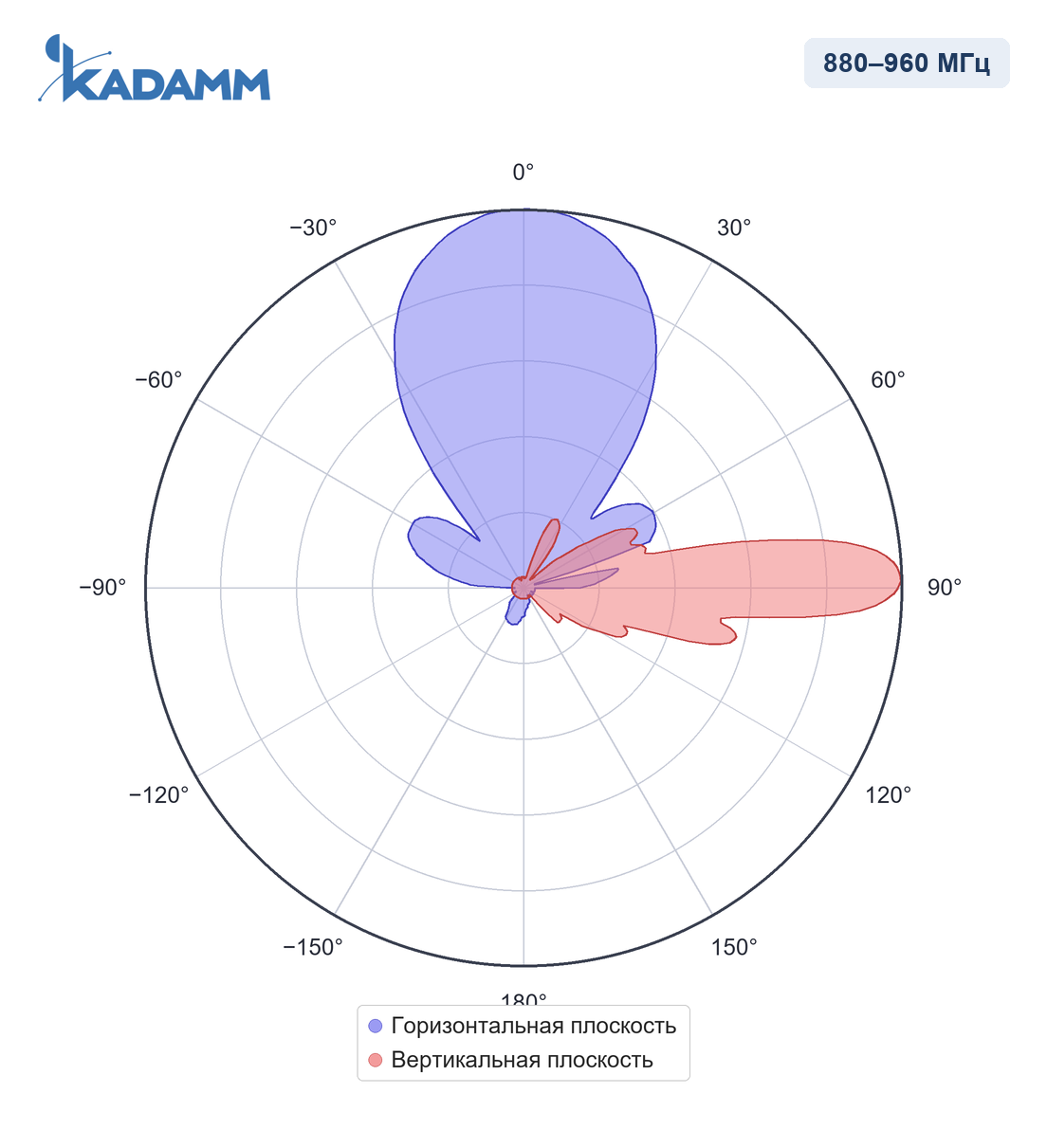

Диаграммы направленности KADAMM APX-0910-1933 в полосах 880–960 МГц — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 880–960 МГц |
| Коэффициент усиления, дБи | 19,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 33° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥10 |
| Поляризация | ±45° |
| Электрический наклон | 0–10° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | 26 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−107 дБм |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 350 Вт |
| Блок RET | KRCU20D-1 |
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1980 × 450 × 145 мм |
| Размеры упаковки | 2210 × 540 × 250 мм |
| Масса антенны | 23 кг |
| Масса монтажного комплекта | 4,5 кг |
| Максимальная скорость ветра | 56 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APX-0910-1933 работает в полосах 880–960 МГц: сети GSM900, UMTS900, LTE 900 (диапазоны 3GPP B8/n8). Секторы базовых станций в нижних диапазонах GSM900, UMTS900, LTE 900: покрытие большой площади, сельская местность и пригород, проникновение внутрь зданий. Ширина луча 33° подходит для узкосекторных конфигураций и шестисекторных площадок.

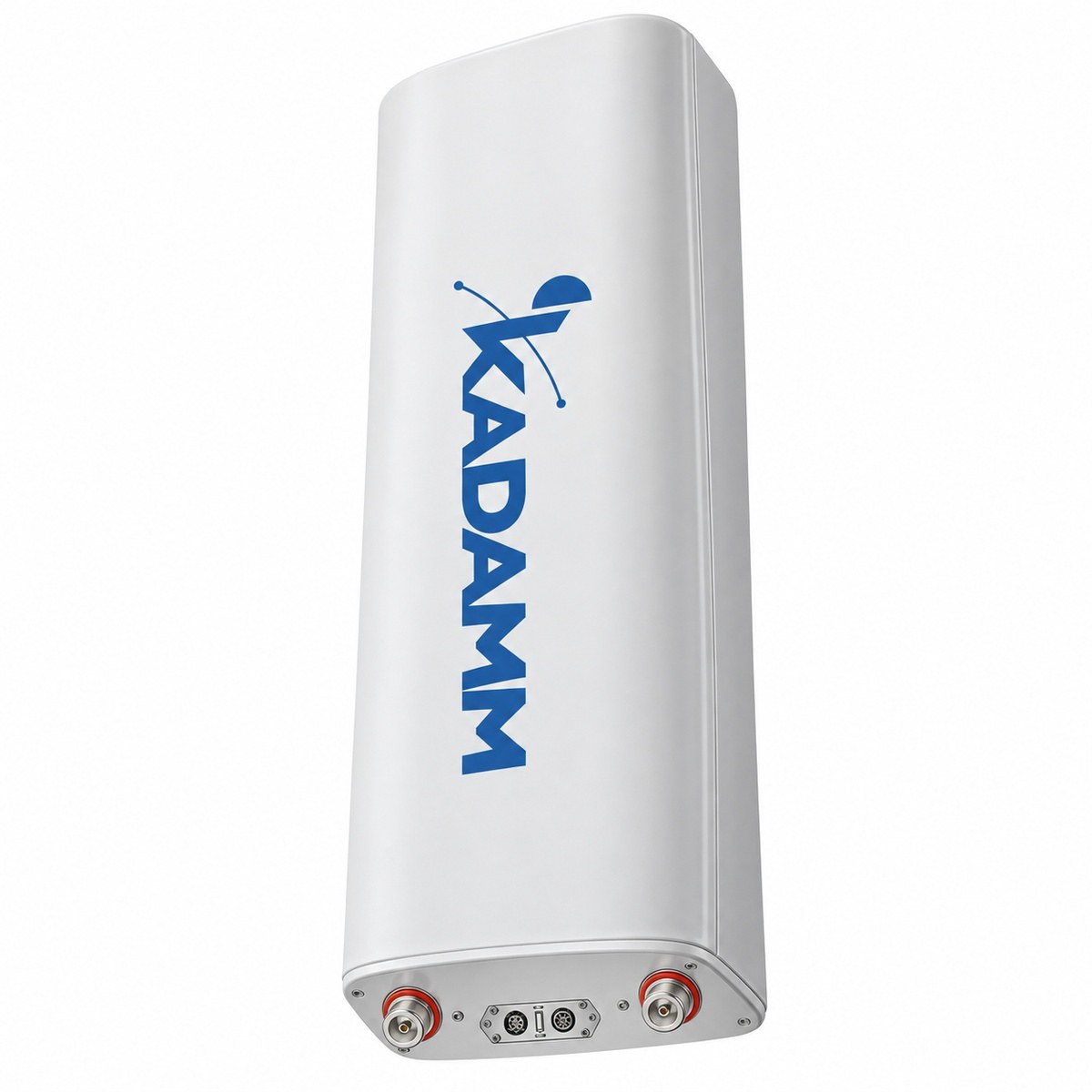

Антенна КАДАММ APX-0910-1933, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | APX-0910-1933 | APX-0827-1468 | APX-0809-1565AC | APX-0710-2228IR | APX-0710-1865IR | APX-0710-1765IR |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 880–960 МГц | 790–960 / 1710–2690 МГц | 790–960 МГц | 698–960 МГц | 698–960 МГц | 698–960 МГц |
| Поляризация | ±45° | ±45° | ±45° | ±45° | ±45° | ±45° |
| Ширина ДН по уровню −3 дБ | 33° | 65° | 65° | 25° | 65° | 65° |
| Коэффициент усиления | 19,2 дБи | 13,8 дБи | 15 дБи | 22,2 дБи | 17,2 дБи | 16,5 дБи |
| Электрический наклон | 0–10°, RET | 0°, фикс. | 0°, фикс. | 0–10°, RET | 0–10°, RET | 0–10°, RET |
| Тип | — | секторная панельная антенна с фиксированным наклоном | — | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APX-0910-1933 — 880–960 МГц — перекрывают диапазоны 3GPP B8/n8; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APX-0910-1933 — 2 × розетка 7/16 DIN (IEC 61169-4), расположение — снизу; поляризация — ±45°.
У KADAMM APX-0910-1933 крепление на трубу Ø50–Ø115 мм, размеры 1980 × 450 × 145 мм, масса 23 кг, выдерживает ветер до 56 м/с.
Электрический наклон KADAMM APX-0910-1933 — 0–10° — задаётся блоком RET по AISG; механический наклон 0–10° — кронштейном.
Артикул для заказа — KADAMM APX-0910-1933, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APX-0910-1933 могут уточняться без уведомления.
Поставляем KADAMM APX-0910-1933 — секторная антенна базовой станции 880–960 МГц, 19,2 дБи, 2 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
