Панельная секторная антенна базовых станций с одной излучающей системой 698–960 МГц и кросс-поляризацией ±45°. Электрический наклон 0–10° регулируется дистанционно по AISG 2.0, блок RET в комплекте.
Коротко: KADAMM APX-0710-1865IR — 698–960 МГц, 2 порта, длина 2450 мм, масса 18,5 кг, усиление 17,2 дБи. От ближайшей модели KADAMM K801709016v01 отличается так: корпус короче на 130 мм (2450 против 2580 мм); легче на 6,4 кг (18,5 против 24,9 кг).
Антенна КАДАММ APX-0710-1865IR — однодиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с одной излучающей системой 698–960 МГц, кросс-поляризацией ±45° и 2 портами. Рабочие полосы перекрывают LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B28, B20, B5, B8), что позволяет подключить радиомодули с MIMO 2×2.
Коэффициент усиления 16,3–17,2 дБи по поддиапазонам при высоте полотна 2450 мм, ширина луча в вертикальной плоскости 8–9,5°. Электрический наклон 0–10° задаётся дистанционно блоком RET по протоколу AISG 2.0 (блок входит в комплект); механический наклон 0–10°. Интермодуляция IM3 не выше −107 дБн, КСВН не более 1,5.

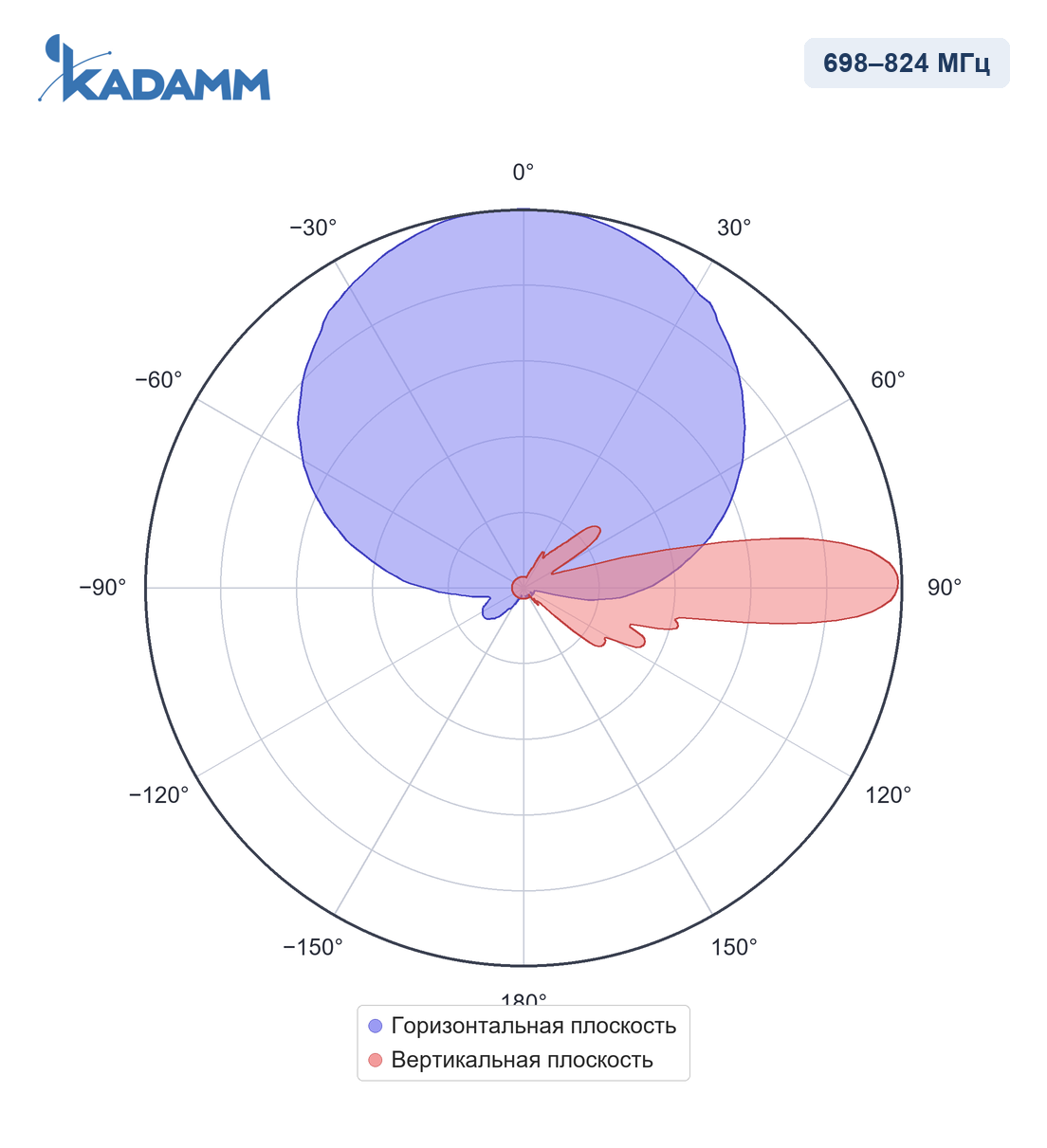

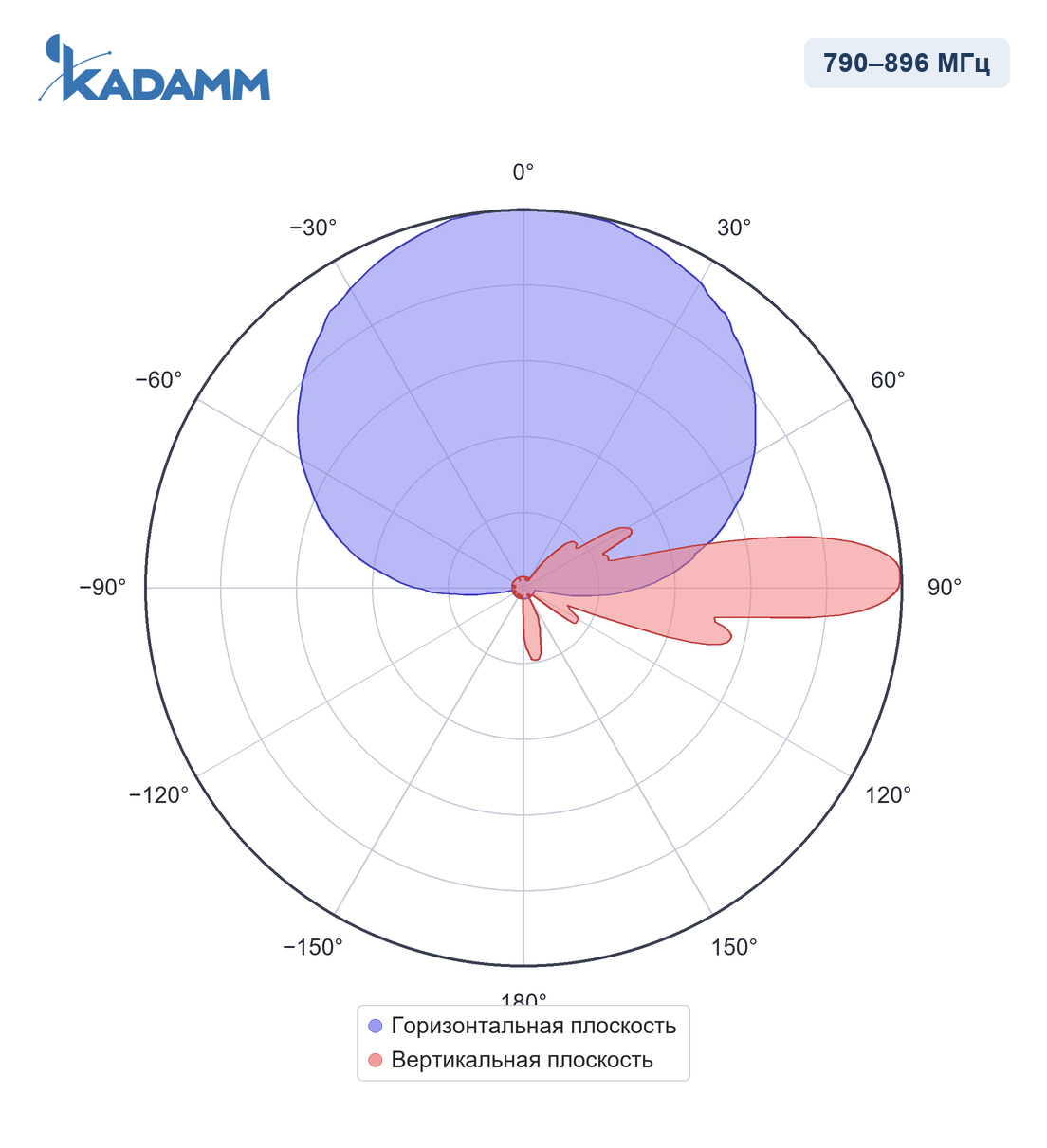

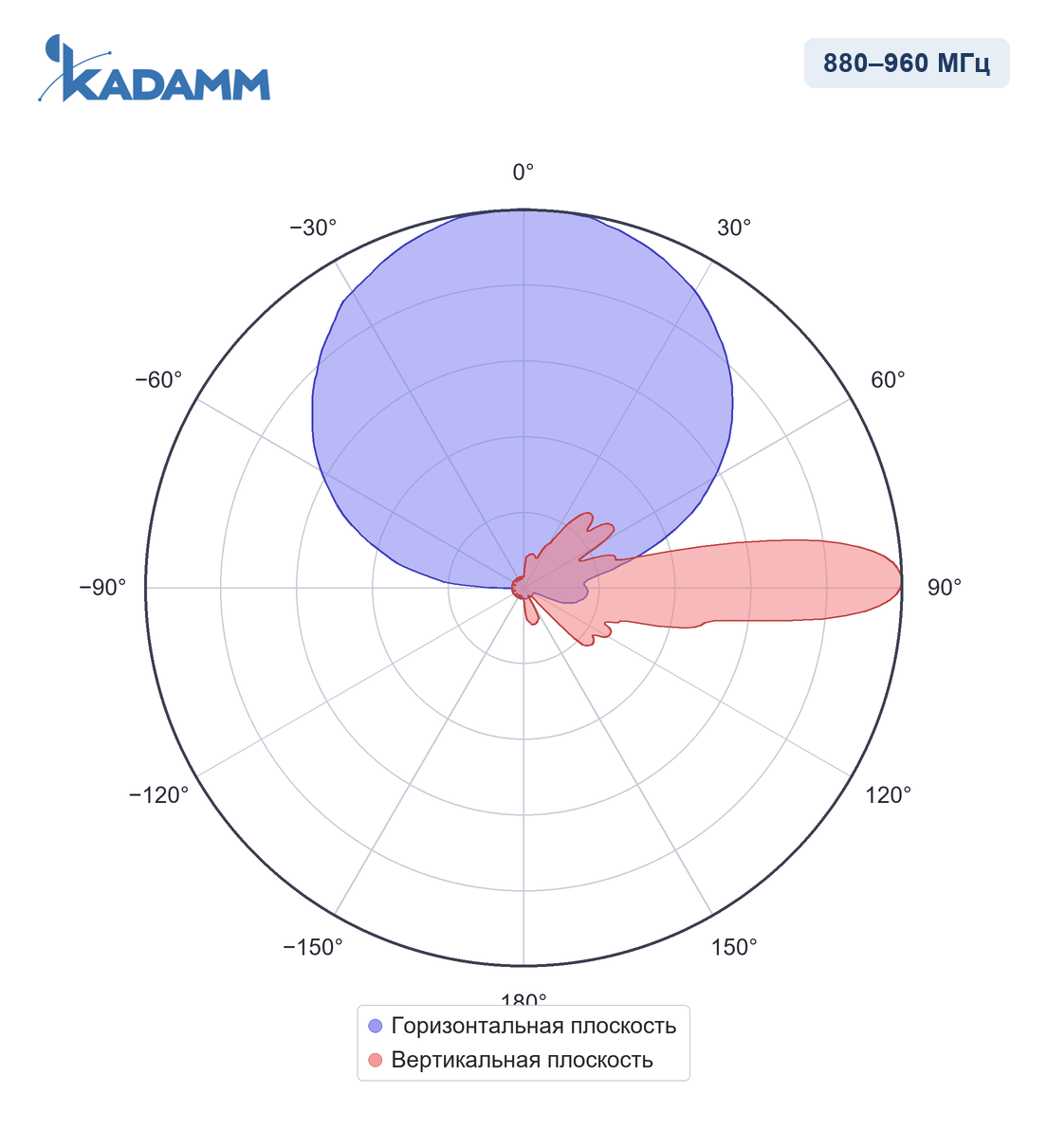

Диаграммы направленности KADAMM APX-0710-1865IR в полосах 698–824 МГц, 790–896 МГц, 880–960 МГц — нормированные, в полярных координатах.
| Параметр | 698–824 МГц | 790–896 МГц | 880–960 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 МГц | ||
| Коэффициент усиления, дБи | 16,3 | 17 | 17,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 3° | 63 ± 3° | 60 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,5 ± 1° | 8,5 ± 1° | 8 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 | ||
| Поляризация | ±45° | ||
| Электрический наклон | 0–10° | ||
| КСВН | ≤1,5 | ||
| Развязка между входами, дБ | 28 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−107 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 300 Вт | ||
| Блок RET | KRCU20D | ||
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2450 × 320 × 140 мм |
| Размеры упаковки | 2700 × 410 × 265 мм |
| Масса антенны | 18,5 кг |
| Масса монтажного комплекта | 4 кг |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APX-0710-1865IR работает в полосах 698–960 МГц: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8). Луч 65° в горизонтальной плоскости — трёхсекторная площадка; электрический наклон 0–10° регулируется дистанционно (RET).

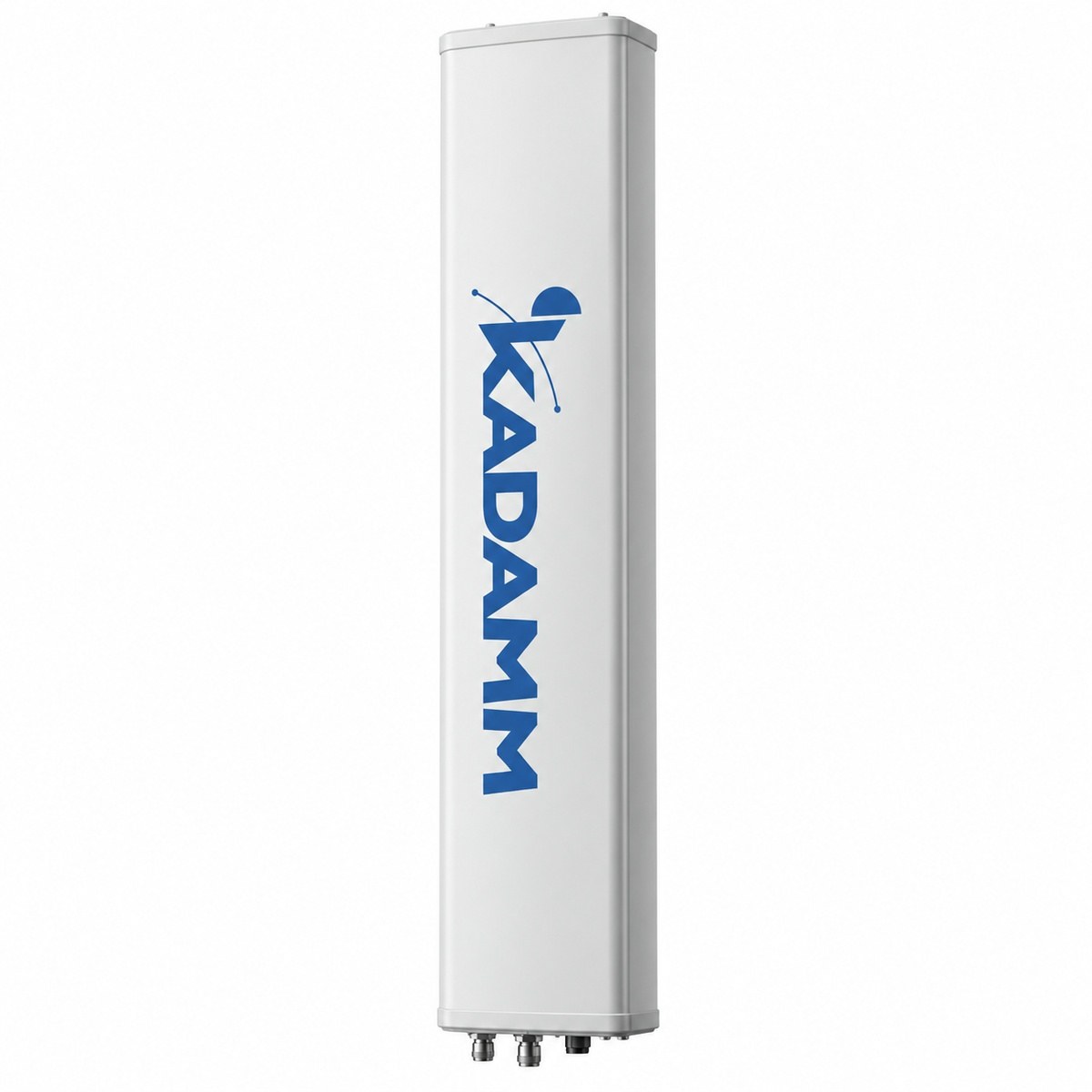

Антенна КАДАММ APX-0710-1865IR, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | APX-0710-1865IR | APX-0710-1765IR | APX-0710-1688IR | APX-0710-1588IR | APX-0710-2228IR | APX-0709-1765IR |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 698–960 МГц | 698–960 МГц | 698–960 МГц | 698–960 МГц | 698–960 МГц | 698–960 МГц |
| Поляризация | ±45° | ±45° | ±45° | ±45° | ±45° | ±45° |
| Ширина ДН по уровню −3 дБ | 65° | 65° | 90° | 90° | 25° | 63° |
| Коэффициент усиления | 17,2 дБи | 16,5 дБи | 16,4 дБи | 14,5 дБи | 22,2 дБи | 16,5 дБи |
| Электрический наклон | 0–10°, RET | 0–10°, RET | 2–12°, RET | 0–12°, RET | 0–10°, RET | 0–10°, RET |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APX-0710-1865IR — 698–960 МГц — перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APX-0710-1865IR — 2 × розетка 4.3-10 (IEC 61169-54), расположение — снизу; поляризация — ±45°.
У KADAMM APX-0710-1865IR крепление на трубу Ø50–Ø115 мм, размеры 2450 × 320 × 140 мм, масса 18,5 кг, выдерживает ветер до 200 км/ч.
Электрический наклон KADAMM APX-0710-1865IR — 0–10° — задаётся блоком RET по AISG; механический наклон 0–10° — кронштейном.
Артикул для заказа — KADAMM APX-0710-1865IR, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APX-0710-1865IR могут уточняться без уведомления.
Поставляем KADAMM APX-0710-1865IR — секторная антенна базовой станции 698–960 МГц, 17,2 дБи, 2 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
