Панельная секторная антенна базовых станций с одной излучающей системой 698–960 МГц и кросс-поляризацией ±45°. Электрический наклон 2–12° регулируется дистанционно по AISG 2.0, блок RET в комплекте.
Коротко: KADAMM APX-0710-1688IR — 698–960 МГц, 2 порта, длина 2200 мм, масса 16,5 кг, усиление 16,4 дБи. От ближайшей модели KADAMM APX-0710-1765IR отличается так: корпус длиннее на 120 мм (2200 против 2080 мм); тяжелее на 2 кг (16,5 против 14,5 кг).
Антенна КАДАММ APX-0710-1688IR — однодиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с одной излучающей системой 698–960 МГц, кросс-поляризацией ±45° и 2 портами. Рабочие полосы перекрывают LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B28, B20, B5, B8), что позволяет подключить радиомодули с MIMO 2×2.
Коэффициент усиления 15,5–16,4 дБи по поддиапазонам при высоте полотна 2200 мм, ширина луча в вертикальной плоскости 7,9–9,8°. КСВН не более 1,5.

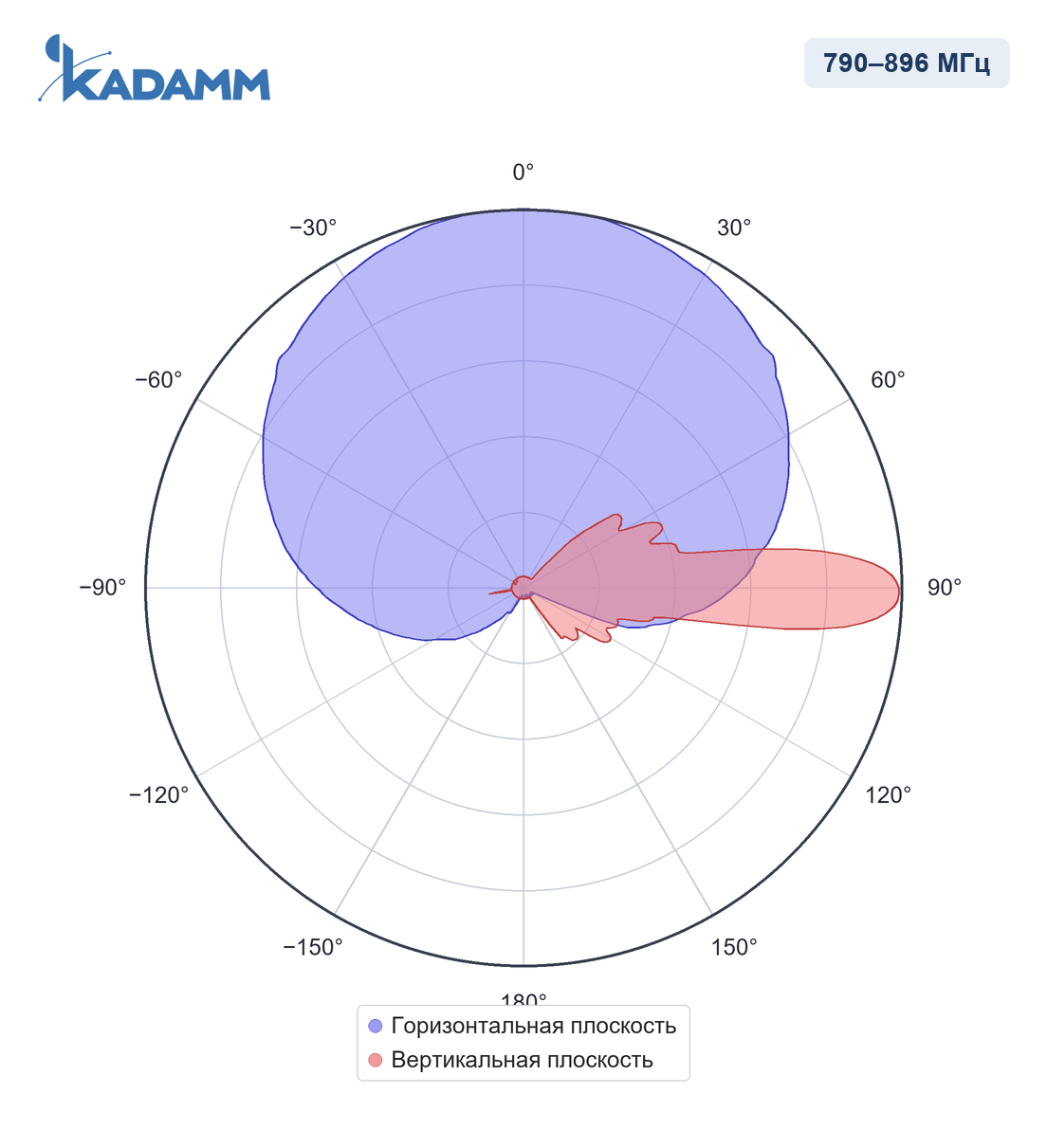

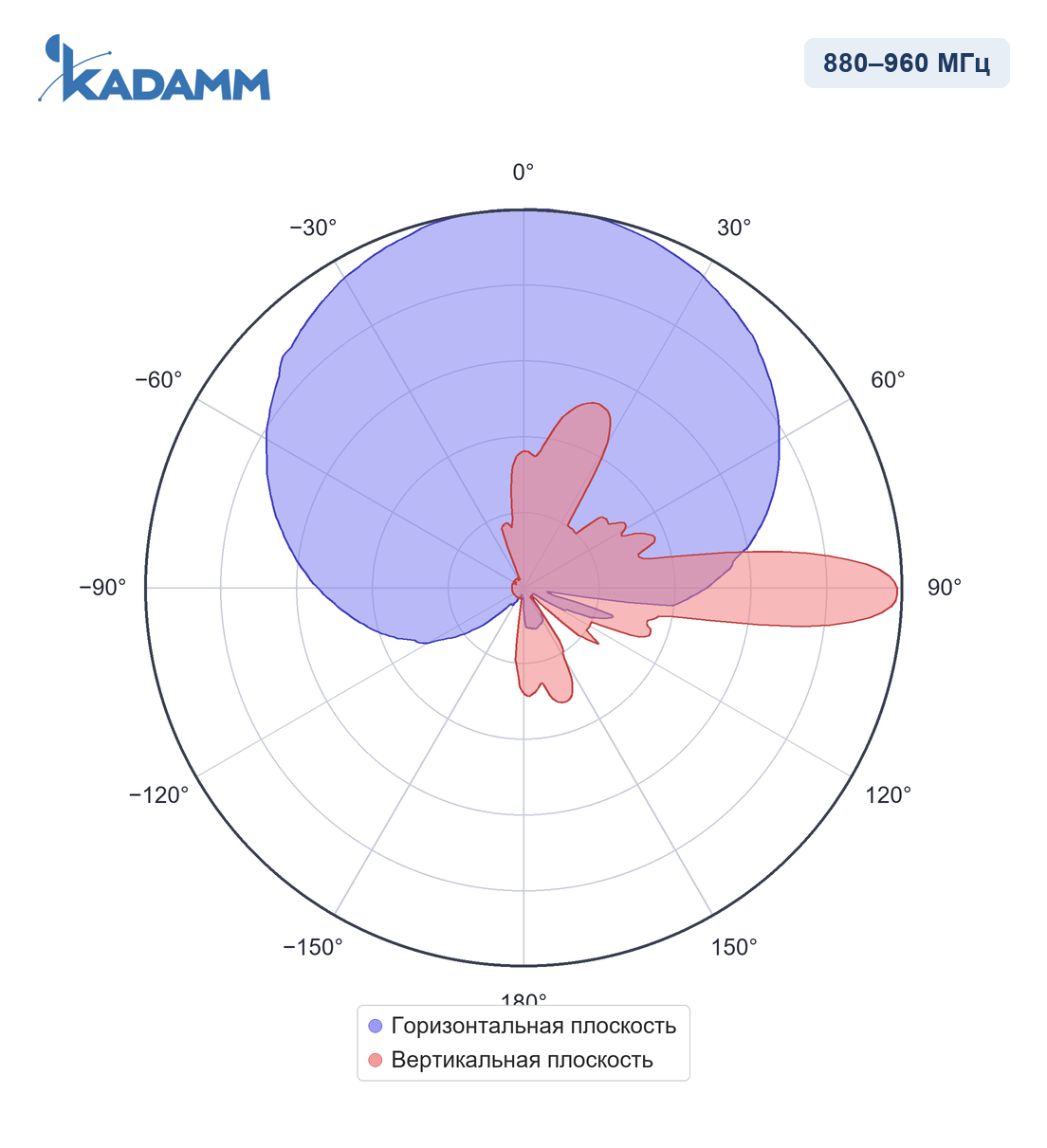

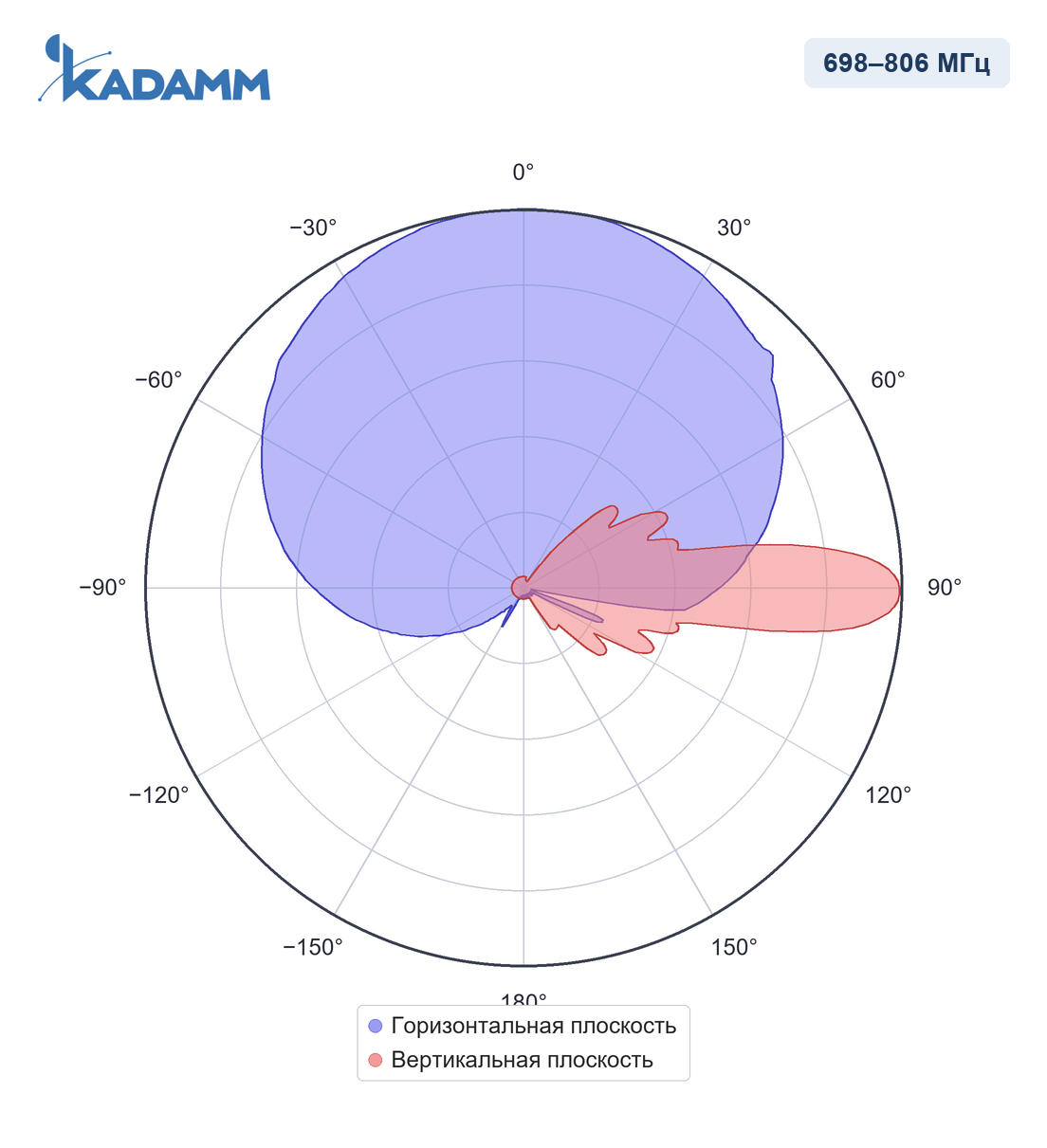

Диаграммы направленности KADAMM APX-0710-1688IR в полосах 698–806 МГц, 790–896 МГц, 880–960 МГц — нормированные, в полярных координатах.
| Параметр | 698–806 МГц | 790–896 МГц | 880–960 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 МГц | ||
| Коэффициент усиления, дБи | 15,5 ± 0,5 | 16 ± 0,5 | 16,4 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 88 ± 5° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,8 ± 0,8° | 8,7 ± 0,6° | 7,9 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23(180 ± 30°) | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 ( ± 60≥10) | ||
| Поляризация | ±45° | ||
| Электрический наклон | 2–12° | ||
| КСВН | <1,5 | ||
| Развязка между входами, дБ | ≥26 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 300 Вт | ||
| Блок RET | KRCU20D | ||
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2200 × 270 × 137 мм |
| Размеры упаковки | 2430 × 340 × 235 мм |
| Масса антенны | 16,5 кг |
| Масса монтажного комплекта | 4 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 828 / 976 / 420 Н |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APX-0710-1688IR работает в полосах 698–960 МГц: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8). Луч 90° в горизонтальной плоскости — двухсекторная площадка или малый объект; электрический наклон 2–12° регулируется дистанционно (RET).

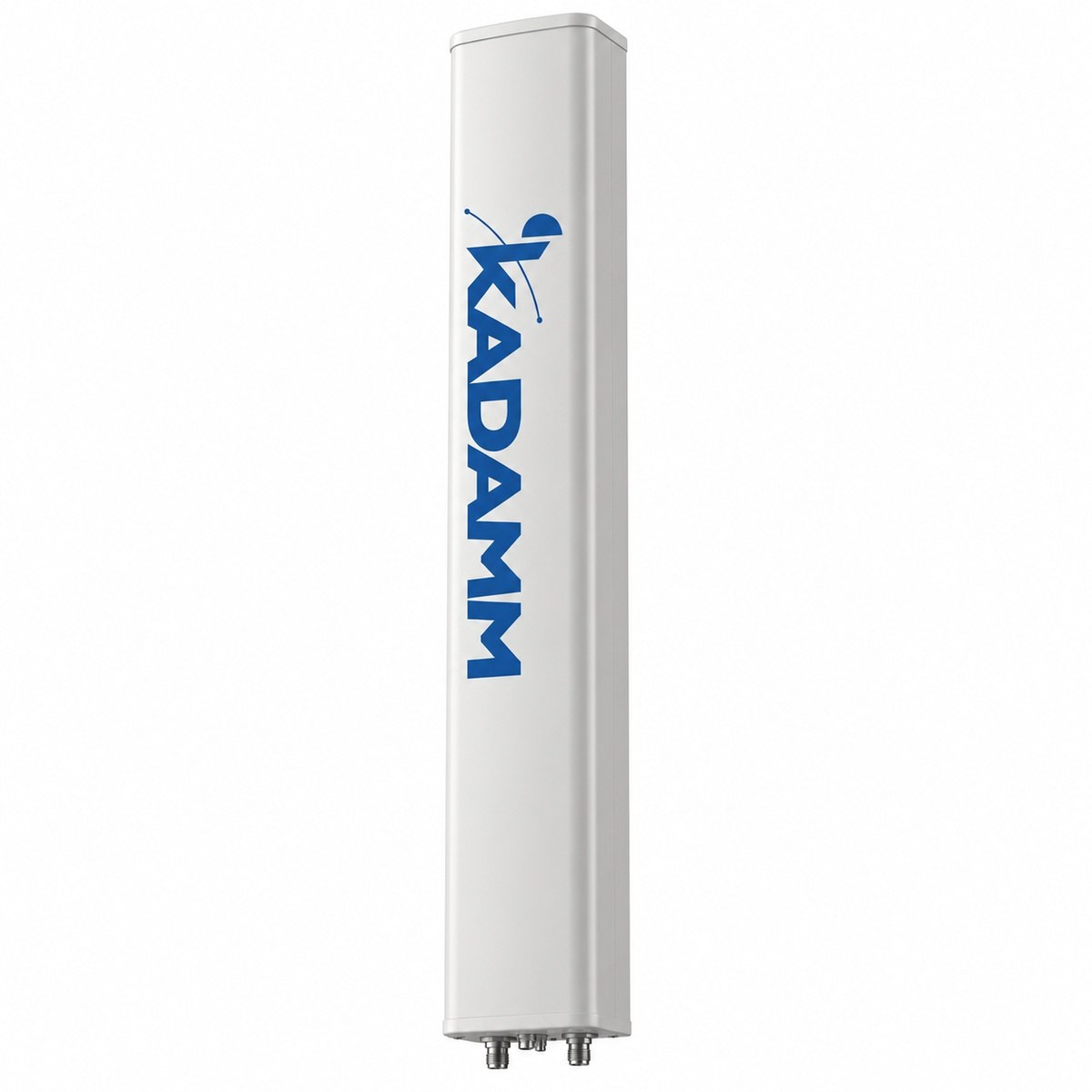

Антенна КАДАММ APX-0710-1688IR, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | APX-0710-1688IR | APX-0710-1765IR | APX-0710-1588IR | APX-0710-1865IR | APX-0710-2228IR | APX-0709-1765IR |
|---|---|---|---|---|---|---|

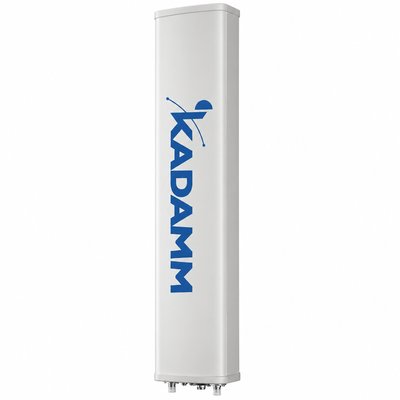

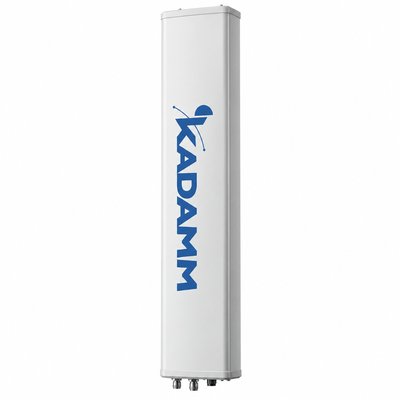

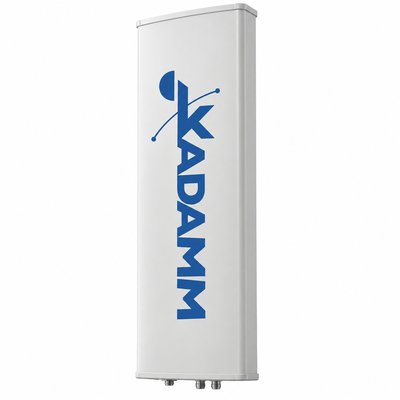

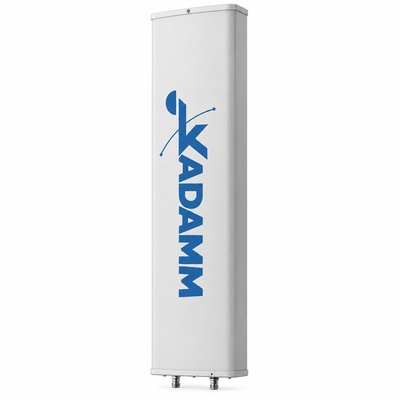

| Фото |  |  |  |  |  |  |
| Диапазон частот | 698–960 МГц | 698–960 МГц | 698–960 МГц | 698–960 МГц | 698–960 МГц | 698–960 МГц |
| Поляризация | ±45° | ±45° | ±45° | ±45° | ±45° | ±45° |
| Ширина ДН по уровню −3 дБ | 90° | 65° | 90° | 65° | 25° | 63° |
| Коэффициент усиления | 16,4 дБи | 16,5 дБи | 14,5 дБи | 17,2 дБи | 22,2 дБи | 16,5 дБи |
| Электрический наклон | 2–12°, RET | 0–10°, RET | 0–12°, RET | 0–10°, RET | 0–10°, RET | 0–10°, RET |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APX-0710-1688IR — 698–960 МГц — перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APX-0710-1688IR — 2 × розетка 4.3-10 (IEC 61169-54), расположение — снизу; поляризация — ±45°.
У KADAMM APX-0710-1688IR крепление на трубу Ø50–Ø115 мм, размеры 2200 × 270 × 137 мм, масса 16,5 кг, выдерживает ветер до 60 м/с.
Электрический наклон KADAMM APX-0710-1688IR — 2–12° — задаётся блоком RET по AISG; механический наклон 0–10° — кронштейном.
Артикул для заказа — KADAMM APX-0710-1688IR, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APX-0710-1688IR могут уточняться без уведомления.
Поставляем KADAMM APX-0710-1688IR — секторная антенна базовой станции 698–960 МГц, 16,4 дБи, 2 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
