Компактная панельная антенна для малых сот и уличных микросот с фиксированным электрическим наклоном с вертикальной поляризацией: 468–700 МГц, 1 порт, фиксированный электрический наклон 0°.
Коротко: KADAMM APX-0507-1190 — 468–700 МГц, 2 порта, длина 858 мм, масса 6,8 кг, усиление 11 дБи. От ближайшей модели KADAMM APX-0404-1190 отличается так: другой набор диапазонов: 468–700 МГц против 380–450 МГц; корпус короче на 42 мм (858 против 900 мм).

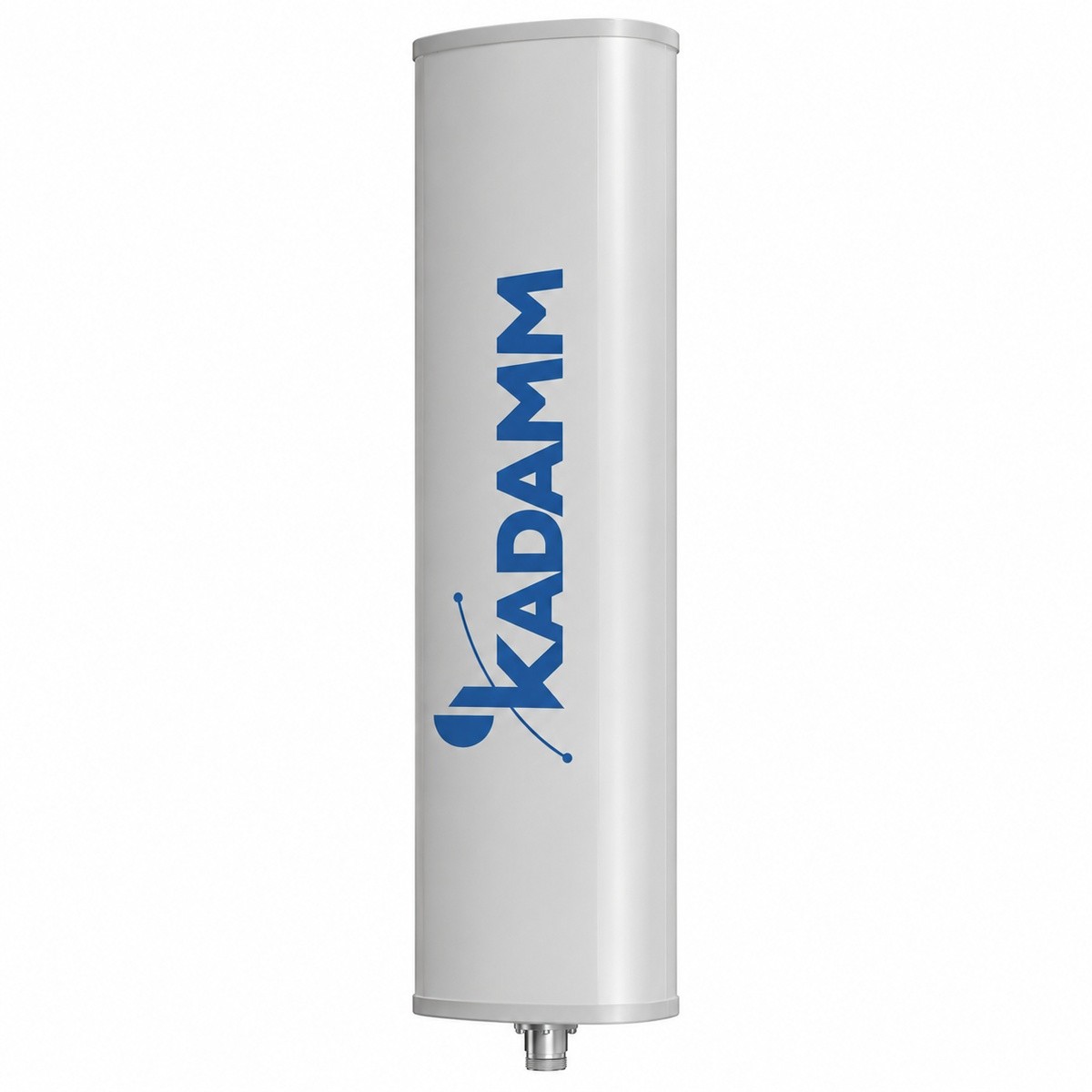

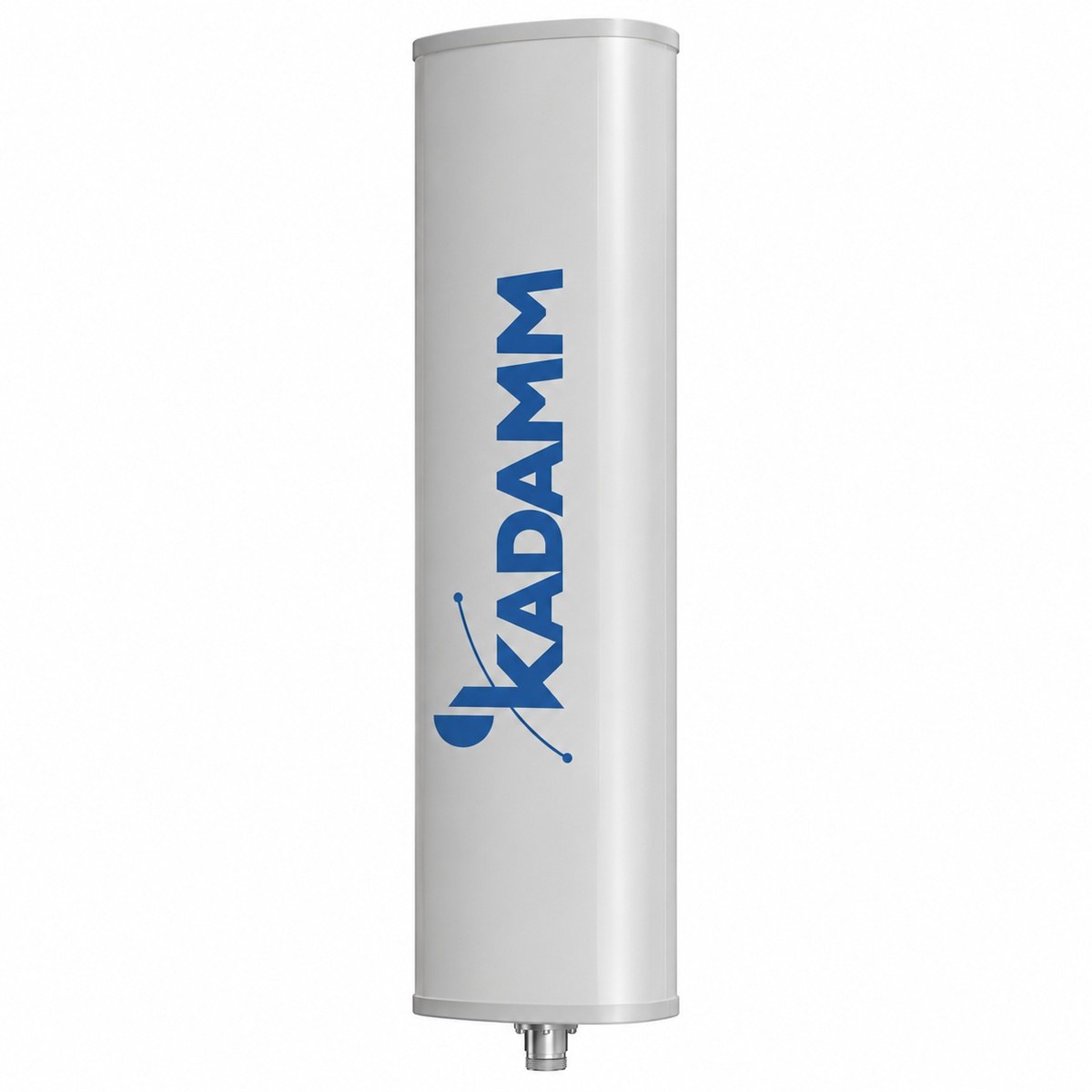

Антенна КАДАММ APX-0507-1190 — компактная панельная антенна для малых сот и уличных микросот с фиксированным электрическим наклоном: одной излучающей системой 468–700 МГц, вертикальной поляризацией, 1 портом.
Коэффициент усиления 11 дБи. Габариты 858 × 300 × 146 мм, масса 6,85 кг. Фиксированный электрический наклон 0°, механический наклон 0–10°. КСВН не более 1,5.

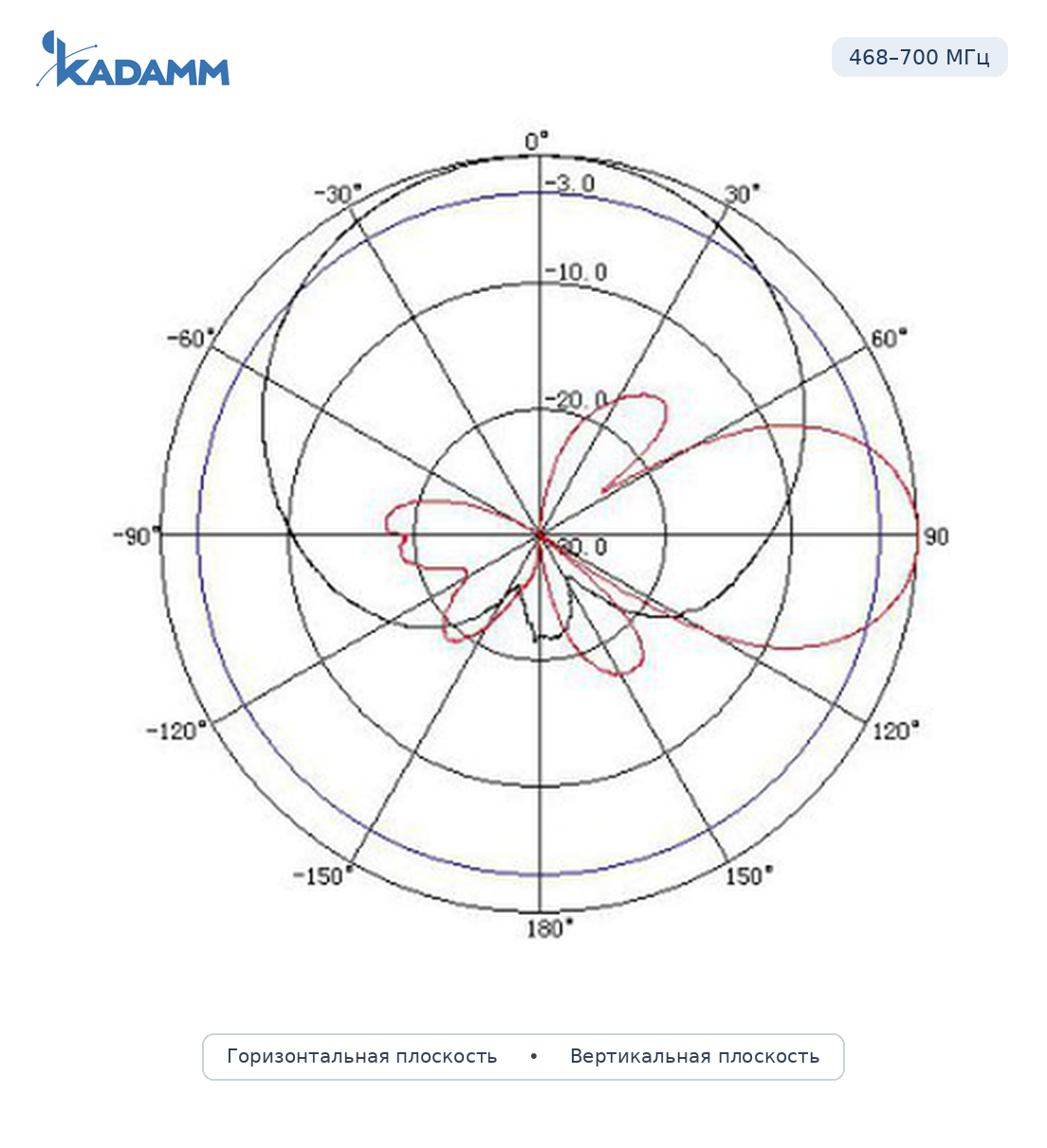

Диаграммы направленности KADAMM APX-0507-1190 в полосах 468–700 МГц — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 468–700 МГц |
| Коэффициент усиления, дБи | 11 ± 1 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная |
| Электрический наклон | 0° |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 858 × 300 × 146 мм |
| Масса антенны | 6,85 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø75 мм |
Малые соты и микросоты уличного размещения: столбы освещения, фасады, крыши малоэтажных зданий; уплотнение ёмкости в местах скопления абонентов (улицы, площади, транспортные узлы), покрытие внутренних дворов и парковок.
Антенна КАДАММ APX-0507-1190, монтажный комплект на трубу Ø50–Ø75 мм.
| Параметр | APX-0507-1190 | APX-0405-1468IR | APX-0404-1190 | APX-0709-1265B | APX-0709-1465B | APX-0709-1765IR |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 468–700 МГц | 380–500 МГц | 380–450 МГц | 698–960 МГц | 698–960 МГц | 698–960 МГц |
| Поляризация | вертикальная | ±45° | ±45° | ±45° | ±45° | ±45° |
| Ширина ДН по уровню −3 дБ | 90° | 65° | 90° | 65° | 65° | 63° |
| Коэффициент усиления | 11 дБи | 14,5 дБи | 11 дБи | 12 дБи | 14 дБи | 16,5 дБи |
| Электрический наклон | 0°, фикс. | 0–14°, RET | 0°, фикс. | 0°, фикс. | 0°, фикс. | 0–10°, RET |
| Тип | секторная панельная антенна с фиксированным наклоном | — | — | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APX-0507-1190 — 468–700 МГц.
У KADAMM APX-0507-1190 — розетка N (IEC 61169-16), расположение — снизу; поляризация — вертикальная.
У KADAMM APX-0507-1190 крепление на трубу Ø50–Ø75 мм, размеры 858 × 300 × 146 мм, масса 6,85 кг, выдерживает ветер до 60 м/с.
Электрический наклон KADAMM APX-0507-1190 — 0°, фиксирован; механический наклон 0–10° — кронштейном.
Артикул для заказа — KADAMM APX-0507-1190, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APX-0507-1190 могут уточняться без уведомления.
Поставляем KADAMM APX-0507-1190 — секторная антенна базовой станции 468–700 МГц, 11 дБи, 2 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
