Панельная секторная антенна базовых станций с одной излучающей системой 380–450 МГц и кросс-поляризацией ±45°. Электрический наклон 0°, без дистанционной регулировки.
Коротко: KADAMM APX-0404-1190 — 380–450 МГц, 2 порта, длина 900 мм, масса 10 кг, усиление 11 дБи. От ближайшей модели KADAMM APX-0507-1190 отличается так: другой набор диапазонов: 380–450 МГц против 468–700 МГц; корпус длиннее на 42 мм (900 против 858 мм).
Антенна КАДАММ APX-0404-1190 — однодиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с одной излучающей системой 380–450 МГц, кросс-поляризацией ±45° и 2 портами. Антенна рассчитана на MIMO 2×2.
Коэффициент усиления 11 дБи по поддиапазонам при высоте полотна 900 мм. Электрический наклон 0° фиксирован; механический наклон 0–15°.

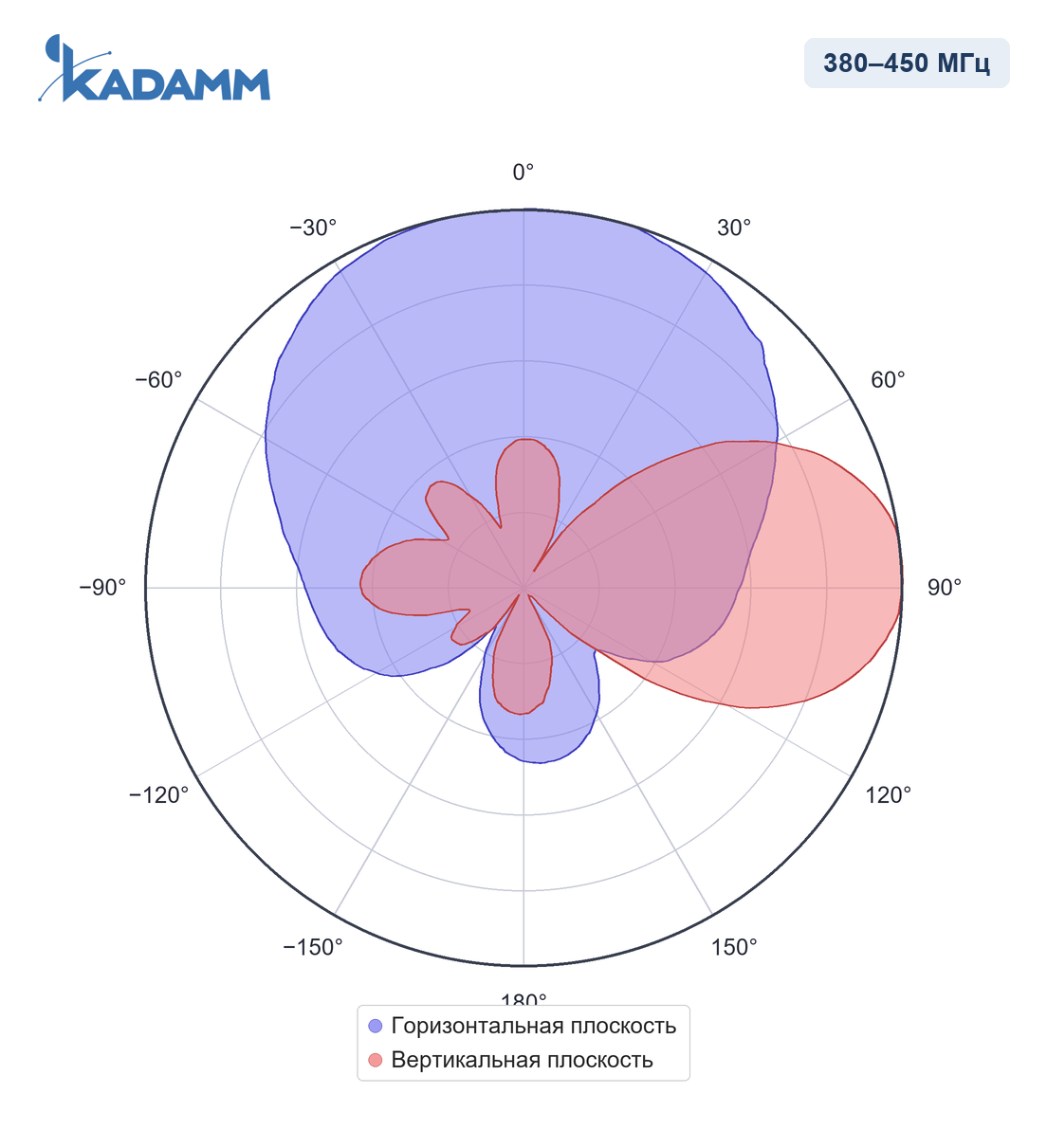

Диаграммы направленности KADAMM APX-0404-1190 в полосах 380–450 МГц — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–450 МГц |
| Коэффициент усиления, дБи | 11 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) |
| Поляризация | ±45° |
| Электрический наклон | 0° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥22 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | ≥400 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 900 × 300 × 146 мм |
| Размеры упаковки | 1020 × 375 × 250 мм |
| Масса антенны | 10 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Секторы базовых станций в нижних диапазонах 700–900 МГц: покрытие большой площади, сельская местность и пригород, проникновение внутрь зданий. Ширина луча 90° подходит для двухсекторных конфигураций и малых объектов.

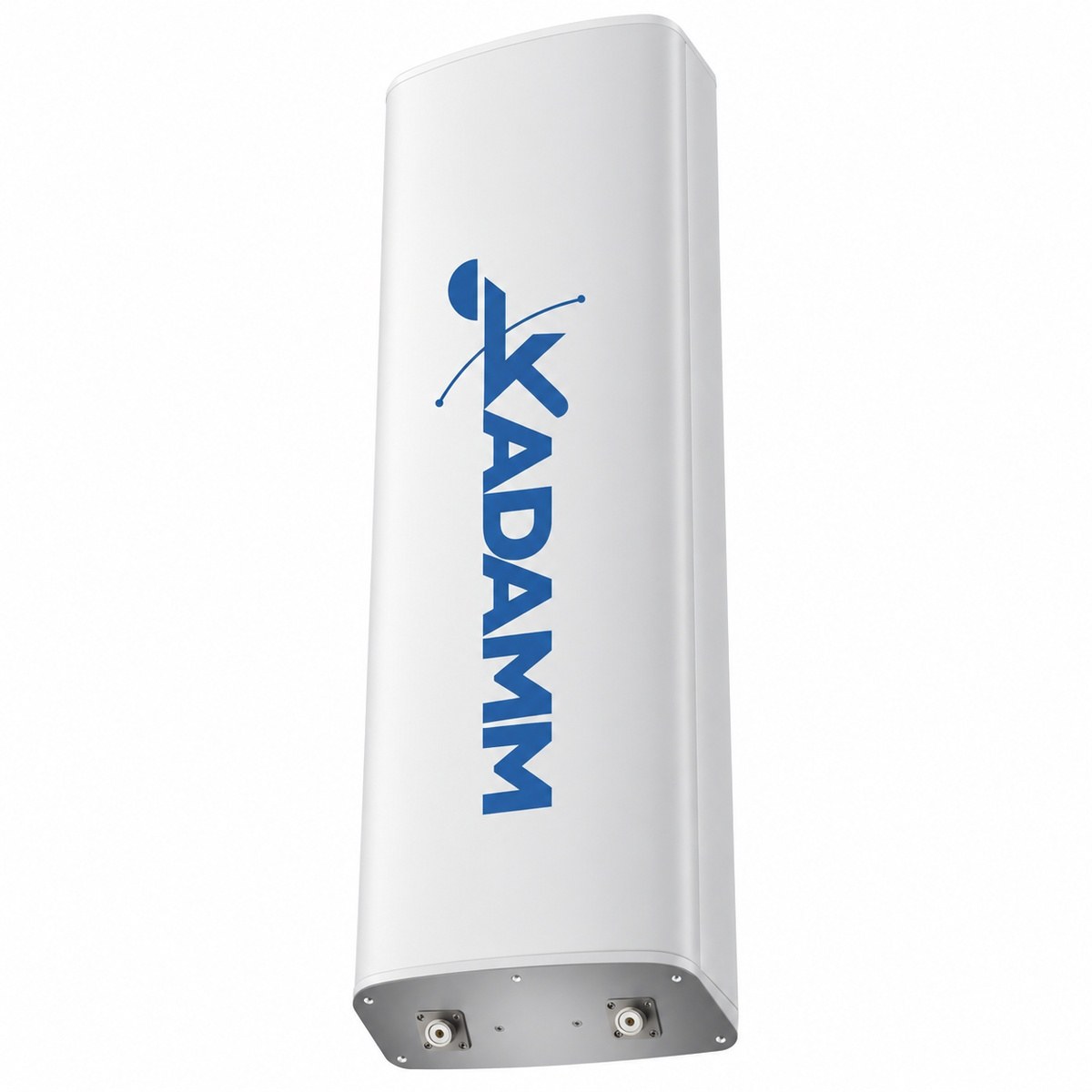

Антенна КАДАММ APX-0404-1190, монтажный комплект на трубу Ø50–Ø115 мм.

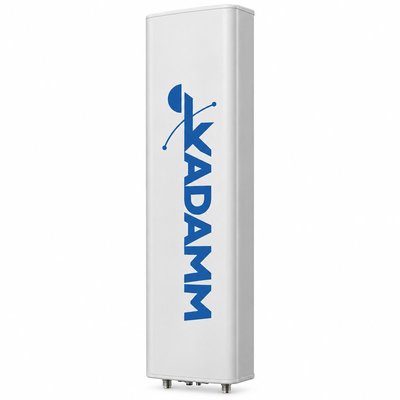

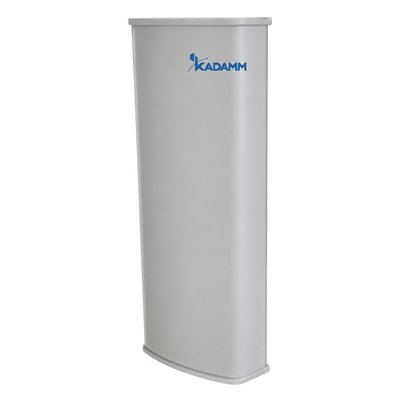

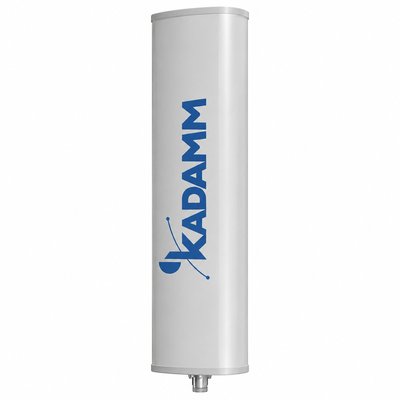

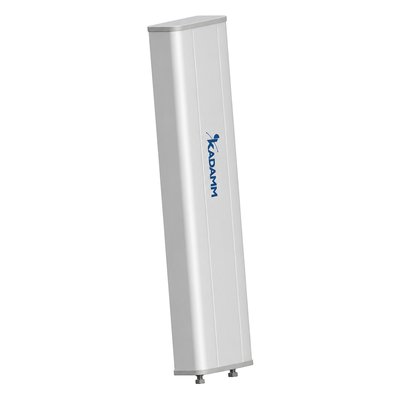

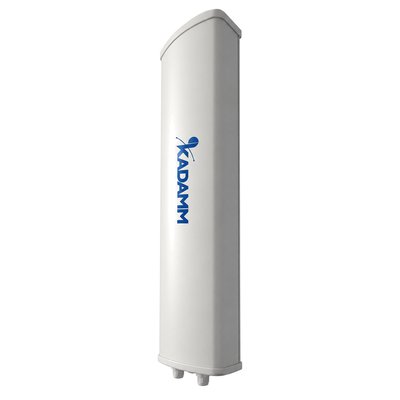

| Параметр | APX-0404-1190 | APX-0405-1468IR | APX-0507-1190 | APX-0709-1265B | APX-0709-1465B | APX-0709-1765IR |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 380–450 МГц | 380–500 МГц | 468–700 МГц | 698–960 МГц | 698–960 МГц | 698–960 МГц |
| Поляризация | ±45° | ±45° | вертикальная | ±45° | ±45° | ±45° |
| Ширина ДН по уровню −3 дБ | 90° | 65° | 90° | 65° | 65° | 63° |
| Коэффициент усиления | 11 дБи | 14,5 дБи | 11 дБи | 12 дБи | 14 дБи | 16,5 дБи |
| Электрический наклон | 0°, фикс. | 0–14°, RET | 0°, фикс. | 0°, фикс. | 0°, фикс. | 0–10°, RET |
| Тип | — | — | секторная панельная антенна с фиксированным наклоном | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APX-0404-1190 — 380–450 МГц.
У KADAMM APX-0404-1190 — 2 × розетка N (IEC 61169-16); поляризация — ±45°.
У KADAMM APX-0404-1190 крепление на трубу Ø50–Ø115 мм, размеры 900 × 300 × 146 мм, масса 10 кг, выдерживает ветер до 60 м/с.
Электрический наклон KADAMM APX-0404-1190 — 0°, фиксирован; механический наклон 0–15° — кронштейном.
Артикул для заказа — KADAMM APX-0404-1190, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APX-0404-1190 могут уточняться без уведомления.
Поставляем KADAMM APX-0404-1190 — секторная антенна базовой станции 380–450 МГц (433 МГц), 11 дБи, 2 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
