Направленные панельные антенны с вертикальной поляризацией для базовых станций и ретрансляторов УКВ (UHF): один корпус и одна диаграмма, 8 исполнений по поддиапазонам шириной 20 МГц в пределах 400–490 МГц. Усиление 6 дБи, ширина луча 85°, отношение вперёд/назад не менее 15 дБ.

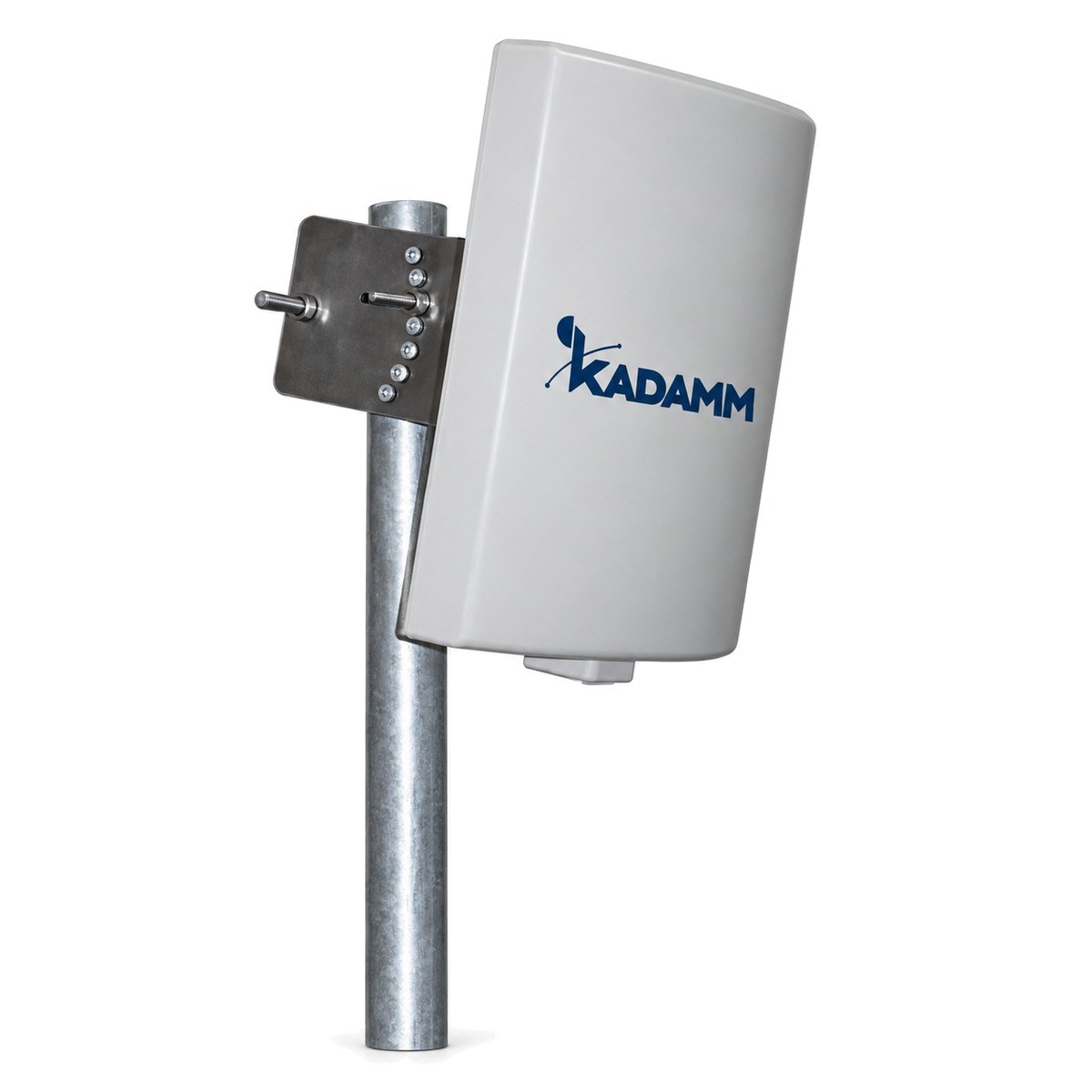

Серия KADAMM APVT-0685KB — направленные панельные антенны UHF для секторов базовых станций TETRA, DMR и LTE-450, ретрансляторов и линий «точка–многоточка». Все исполнения серии имеют одинаковые корпус, радом из стеклопластика, кронштейн и электрические характеристики; различаются только рабочим поддиапазоном шириной 20 МГц, на который настроена антенна.
Панель излучает в сектор 85° по горизонтали, а не по кругу: за счёт этого усиление 6 дБи и меньше помех с тыла, чем у штыревой антенны той же полосы. Для кругового покрытия площадки ставят три–четыре панели по азимутам, для одного направления или вытянутого объекта — одну. Поддиапазон выбирают по рабочим частотам сети: стандартные исполнения перекрывают диапазон 400–490 МГц с шагом 10–20 МГц.
| Артикул | Поддиапазон, МГц | Типовое применение |
|---|---|---|
| KADAMM APVT-400420-0685KB | 400–420 | служебные сети 400 МГц |
| KADAMM APVT-410430-0685KB | 410–430 | TETRA 410–430 МГц |
| KADAMM APVT-420440-0685KB | 420–440 | служебные сети и ISM 433 МГц |
| KADAMM APVT-425445-0685KB | 425–445 | ISM 433 МГц, служебные сети |
| KADAMM APVT-440460-0685KB | 440–460 | служебные сети 450 МГц |
| KADAMM APVT-450470-0685KB | 450–470 | LTE-450 (B31), DMR, служебная связь |
| KADAMM APVT-460480-0685KB | 460–480 | DMR и служебная связь 460 МГц |
| KADAMM APVT-470490-0685KB | 470–490 | служебные сети 470 МГц |
Электрические и механические характеристики у всех исполнений одинаковые. Другой сегмент шириной 20 МГц в пределах 400–490 МГц — по заказу. При заказе называйте артикул исполнения из таблицы.
Электрические
| Параметр | Значение |
|---|---|
| Диапазон серии | 400–490 МГц, сегменты по 20 МГц |
| Коэффициент усиления | 6 дБи |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 85° |
| Коэффициент защитного действия (отношение вперёд/назад) | не менее 15 дБ |
| Поляризация | вертикальная |
| КСВН | менее 2,0 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | не хуже −150 дБн |
| Входное сопротивление | 50 Ом |
| Максимальная мощность | 50 Вт |
| Грозозащита | заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | розетка N, снизу (другой — по заказу) |
| Габариты (В × Ш × Г) | 240 × 230 × 50 мм |
| Масса антенны | 0,96 кг |
| Масса монтажного комплекта | 0,60 кг |
| Размеры упаковки | 340 × 280 × 90 мм |
| Радом | стеклопластик, серый |
| Степень защиты | IP67 |
| Рабочая температура | −40…+60 °C |
| Крепление | на трубу |
Выберите исполнение, поддиапазон которого целиком перекрывает рабочие частоты приёма и передачи вашей сети: например, для LTE-450 — 450–470 МГц, для TETRA 410–430 МГц — 410–430 МГц. Если частоты не укладываются в один стандартный поддиапазон, панель настраивают на другой сегмент шириной 20 МГц в пределах 400–490 МГц — укажите частоты при заказе. Для кругового покрытия считайте число панелей по ширине луча 85°: три панели через 120° дают круговую зону с провалами на стыках, четыре через 90° — ровнее.
Да. Антенна работает в сегменте шириной 20 МГц, который выбирается в пределах 400–490 МГц. Если рабочие частоты не укладываются в стандартные исполнения из таблицы, укажите их при заказе — панель будет настроена на нужный сегмент.
Да, если частоты сети входят в поддиапазон исполнения: для 433 МГц — 420–440 или 425–445 МГц, для LTE-450 (B31) — 450–470 МГц, для TETRA 410–430 МГц — 410–430 МГц.
Панель излучает в сектор 85°, поэтому при тех же габаритах даёт больше усиления в нужном направлении и меньше принимает помех с тыла. Коллинеарную антенну берут, когда нужна круговая зона одной антенной.
При ширине луча 85° — четыре панели через 90°; три панели через 120° тоже дают круговую зону, но с провалами уровня на стыках секторов.
Поляризация антенн базовой станции и абонентов должна совпадать: у серии она вертикальная, как у носимых и автомобильных радиостанций. Рассогласование на 90° даёт потери 20 дБ и более.
Антенна заземлена по постоянному току и отводит статику на мачту, но грозоразрядник на фидере у ввода в здание и заземление мачты по ПУЭ остаются обязательными.
Артикулы для заказа — по таблице исполнений (например, KADAMM APVT-400420-0685KB). Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
