Панельная секторная антенна базовых станций с одной излучающей системой 380–500 МГц и кросс-поляризацией ±45°. Электрический наклон 0–14° регулируется дистанционно по AISG 2.0, блок RET в комплекте.
Коротко: KADAMM APX-0405-1468IR — 380–500 МГц, 2 порта, длина 2050 мм, масса 22 кг, усиление 14,5 дБи. От ближайшей модели KADAMM K802385014 отличается так: корпус короче на 30 мм (2050 против 2080 мм); легче на 8,5 кг (22 против 30,5 кг).

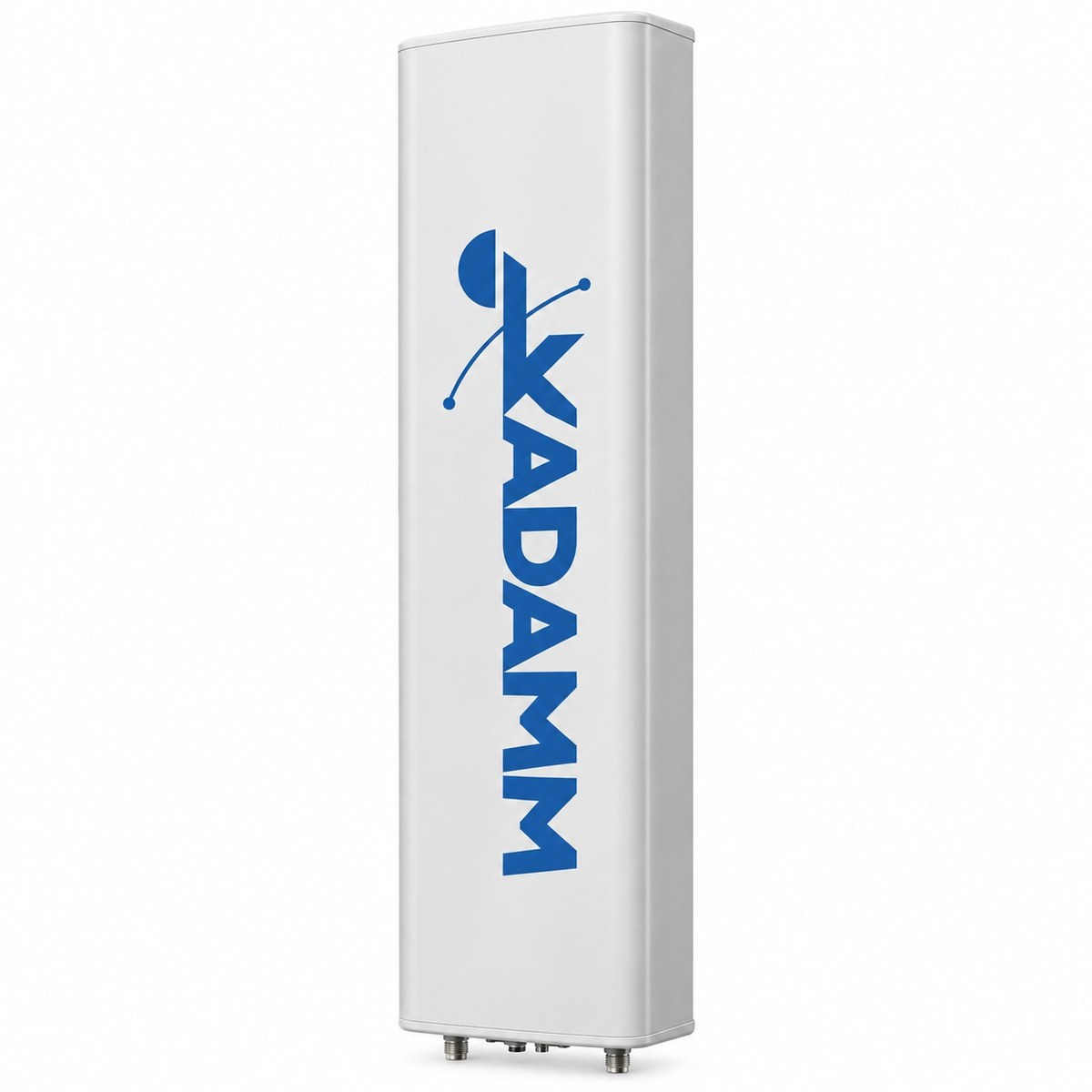

Антенна КАДАММ APX-0405-1468IR — однодиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с одной излучающей системой 380–500 МГц, кросс-поляризацией ±45° и 2 портами. Рабочие полосы перекрывают LTE-450 (диапазоны 3GPP B31), что позволяет подключить радиомодули с MIMO 2×2.
Коэффициент усиления 14–14,5 дБи по поддиапазонам при высоте полотна 2050 мм, ширина луча в вертикальной плоскости 18–19,5°. Электрический наклон 0–14° задаётся дистанционно блоком RET по протоколу AISG 2.0 (блок входит в комплект); механический наклон 0–12°.

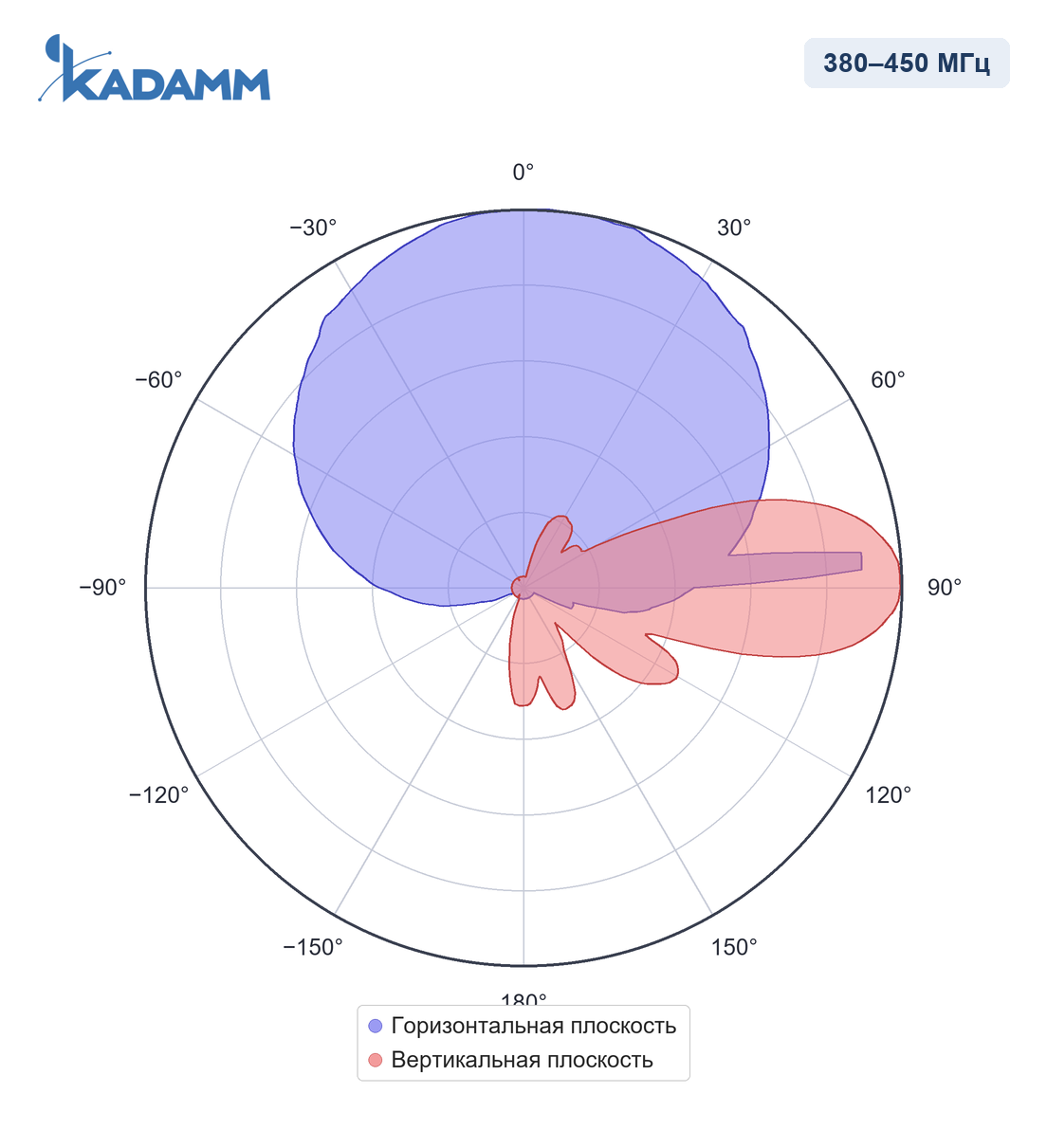

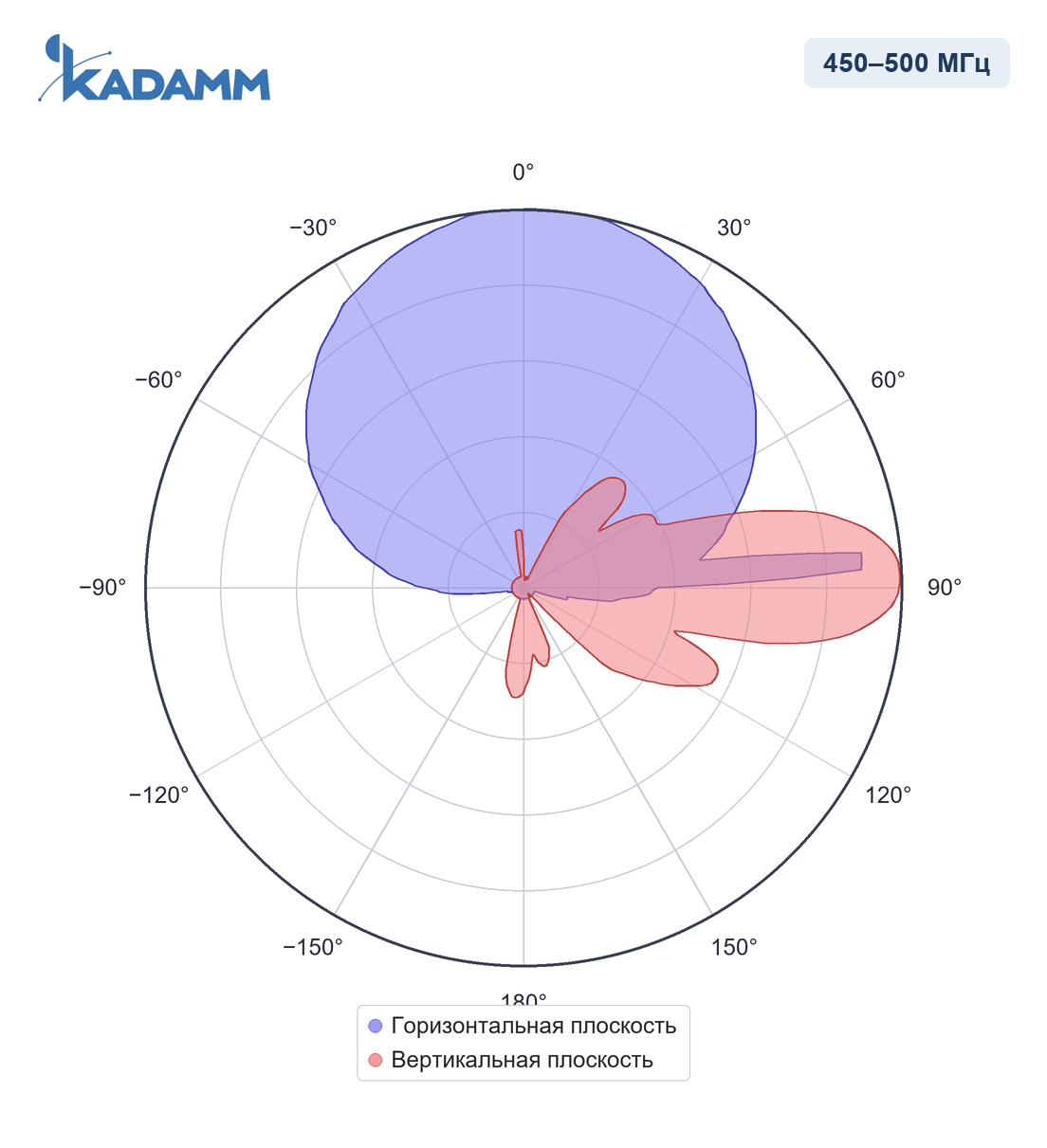

Диаграммы направленности KADAMM APX-0405-1468IR в полосах 380–450 МГц, 450–500 МГц — нормированные, в полярных координатах.
| Параметр | 380–450 МГц | 450–500 МГц |
|---|---|---|
| Диапазон частот | 380–500 МГц | |
| Коэффициент усиления, дБи | 14 | 14,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 3° | 65 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 19,5 ± 1,5° | 18 ± 1,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | |
| Поляризация | ±45° | |
| Электрический наклон | 0–14° | |
| КСВН | ≤1,5 | |
| Развязка между входами, дБ | ≥26 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | ≥500 Вт | |
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2050 × 450 × 145 мм |
| Размеры упаковки | 2310 × 510 × 265 мм |
| Масса антенны | 22 кг |
| Масса монтажного комплекта | 4,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Механический наклон | 0–12° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APX-0405-1468IR работает в полосах 380–500 МГц: сети LTE-450 (диапазоны 3GPP B31/n31). Секторы базовых станций в нижних диапазонах LTE-450: покрытие большой площади, сельская местность и пригород, проникновение внутрь зданий.
Антенна КАДАММ APX-0405-1468IR, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | APX-0405-1468IR | APX-0404-1190 | APX-0507-1190 | APX-0709-1265B | APX-0709-1465B | APX-0709-1765IR |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 380–500 МГц | 380–450 МГц | 468–700 МГц | 698–960 МГц | 698–960 МГц | 698–960 МГц |
| Поляризация | ±45° | ±45° | вертикальная | ±45° | ±45° | ±45° |
| Ширина ДН по уровню −3 дБ | 65° | 90° | 90° | 65° | 65° | 63° |
| Коэффициент усиления | 14,5 дБи | 11 дБи | 11 дБи | 12 дБи | 14 дБи | 16,5 дБи |
| Электрический наклон | 0–14°, RET | 0°, фикс. | 0°, фикс. | 0°, фикс. | 0°, фикс. | 0–10°, RET |
| Тип | — | — | секторная панельная антенна с фиксированным наклоном | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APX-0405-1468IR — 380–500 МГц — перекрывают диапазоны 3GPP B31/n31; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APX-0405-1468IR — 2 × розетка 4.3-10 (IEC 61169-54), расположение — снизу; поляризация — ±45°.
У KADAMM APX-0405-1468IR крепление на трубу Ø50–Ø115 мм, размеры 2050 × 450 × 145 мм, масса 22 кг, выдерживает ветер до 60 м/с.
Электрический наклон KADAMM APX-0405-1468IR — 0–14° — задаётся блоком RET по AISG; механический наклон 0–12° — кронштейном.
Артикул для заказа — KADAMM APX-0405-1468IR, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APX-0405-1468IR могут уточняться без уведомления.

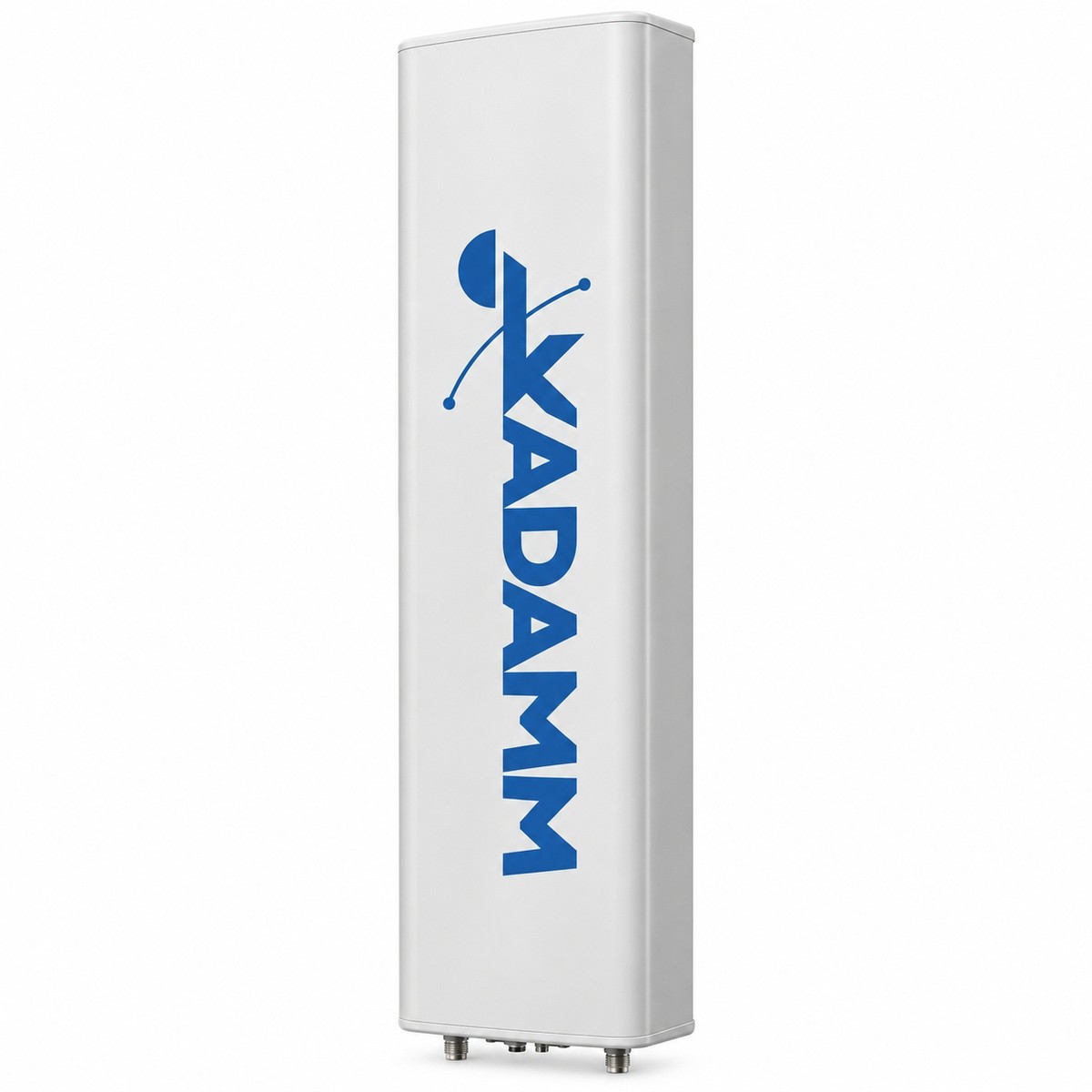

Поставляем KADAMM APX-0405-1468IR — секторная антенна базовой станции 380–500 МГц (433 МГц), 14,5 дБи, 2 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
