KADAMM K801709021 — однодиапазонная секторная антенна 698–960 МГц, 19,8 дБи, 2 порта, RET

Коротко: KADAMM K801709021 — 698–960 МГц, 2 порта, длина 2580 мм, масса 38 кг, усиление 19,8 дБи. От ближайшей модели KADAMM K801709016v01 отличается так: тяжелее на 13,1 кг (38 против 24,9 кг); усиление выше на 4 дБ в диапазоне 698–960 МГц (19,8 против 15,8 дБи).

Главное в KADAMM K801709021 — полоса 698–960 МГц и ширина ДН 33°. Ближайшая модель в линейке — KADAMM K801709020: у неё усиление 20,3 дБи, у KADAMM K801709021 — 19,8 дБи.

KADAMM K801709021 — панель для сектора базовой станции сотовой сети, полосы 698–960 МГц. Главное в цифрах: 2 входа; горизонтальный луч 33°; усиление до 19,8 дБи; наклон луча 0–8° с дистанционным управлением.

По конструкции это вертикальные столбцы излучателей над металлическим экраном-рефлектором, закрытые общим кожухом из стеклопластика. Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 2580 мм вертикальный луч составляет 8,5 ± 0,8°.

Каждый излучатель — пара диполей, повёрнутых на +45° и −45°. Ортогональные поляризации практически независимы (развязка не менее 18 дБ), поэтому каждая система — это два отдельных тракта: 2T2R (MIMO 2×2) или поляризационное разнесение на приёме без второй антенны. Развязка между входами — более 28 дБ.

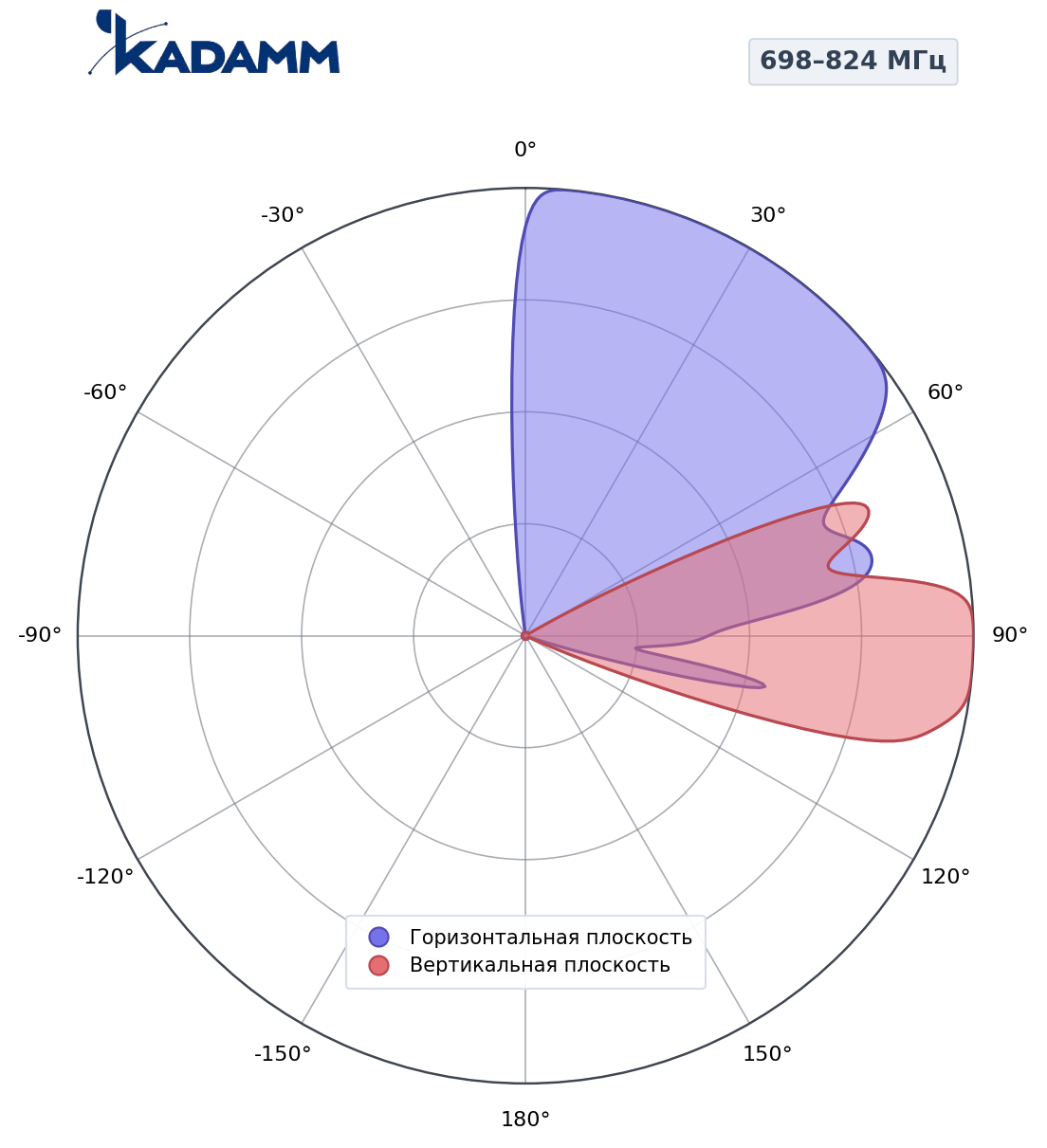

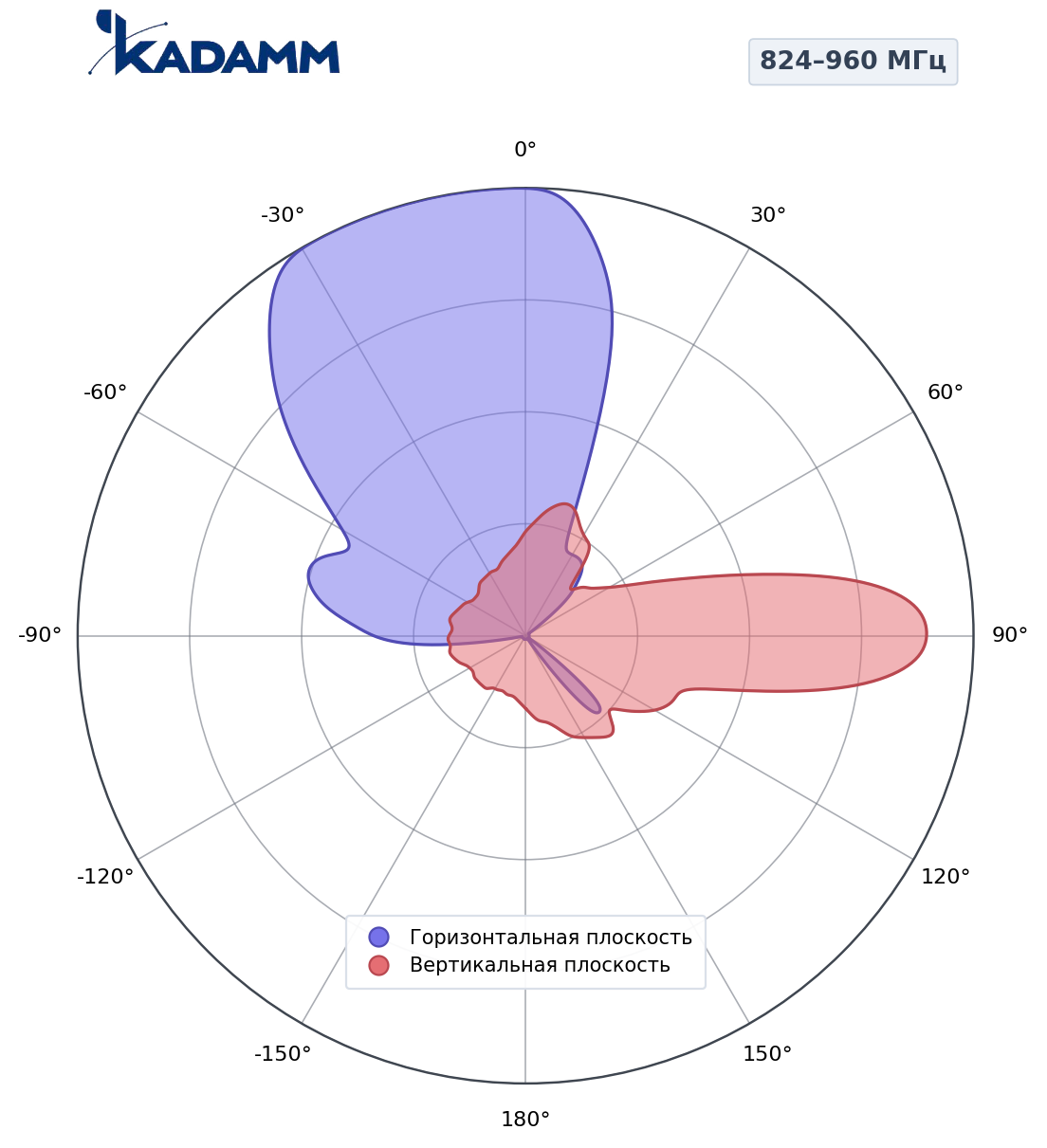

Форма диаграммы: ширина луча по горизонтали 33° — вдвое уже стандартных 65°: шесть секторов на сайте ради ёмкости или вытянутая зона вдоль трассы, набережной, магистрали; отношение вперёд/назад более 28–29 дБ — в тыл уходит примерно в 794 раза меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 18 дБ — меньше перелёта сигнала в дальние соты.

По вертикали луч узкий — 8,5 ± 0,8°, поэтому зону обслуживания задают наклоном. Наклон равен углу на границу соты, то есть арктангенсу высоты подвеса, делённой на радиус, плюс половина ширины луча в вертикальной плоскости. На мачте 40 м при радиусе соты 2 км выходит примерно 5,4°. Диапазон электрического наклона — 0–8°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0 SRET. Кронштейн даёт дополнительный механический наклон 0–8°; им пользуются только для грубой доводки, так как при механическом наклоне задний лепесток поднимается, а края сектора уходят вверх.

Параметры тракта: КСВН менее 1,5, то есть отражение не более 4 % мощности; входная мощность до 500 Вт; IM3 — не выше −153 дБн при испытании двумя тонами по 20 Вт (IEC 62037); снизу выведены разъёмы 2 × розетка 4.3-10. Пассивная интермодуляция значима на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и повышают уровень шума. Перемычки и разъёмы того же класса — условие, при котором цифра антенны остаётся в силе для всей линии; поэтому и появились разъёмы 4.3-10: меньше 7/16 и с более стабильным контактом. Статический заряд с антенны уходит на опору: излучатели имеют заземление по постоянному току.

Механические данные: размеры 2580 × 550 × 146 мм по высоте, ширине и глубине; масса 38 кг и ещё 8,5 кг на монтажный комплект; крепление на трубу Ø50–Ø115 мм; работа при −50…+65 °C; ветер до 216 км/ч. При 150 км/ч ветер даёт 1499 / 552 / 1675 Н (фронт / бок / тыл); фронтальные — около 153 кгс, их вместе с изгибающим моментом кронштейн и труба передают опоре.

Панели предназначены для опор, трубостоек и крыш макросайтов операторов. По частотам она обслуживает: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8). Одна панель — один сектор; азимут и угол места каждой задают по модели радиопокрытия.

С лучом 33° — места, где нужна ёмкость или вытянутая зона: шестисекторные сайты в центре города, стадионы, вокзалы, автомобильные и железные дороги, где сектор вытягивают вдоль трассы.

Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 698–960 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.

Входы. Число входов: 2; под двухтрактный радиомодуль (2T2R) отводится пара входов ±45° в пределах одной системы.

Ширина луча. 33° подбирают под секторизацию сайта: три сектора закрывают лучом 65°, шесть секторов или протяжённую зону — лучом 33°, широкий сектор малой соты — лучом 90°.

Наклон. Посчитайте угол на край соты плюс половину вертикального луча (8,5 ± 0,8°) и сравните с наклоном панели — 0–8°.

Тракт. На вход допускается подавать до 500 Вт. IM3 линии остаётся низкой лишь при перемычках и разъёмах того же класса.

Опора. Крепление — кронштейн и труба Ø50–Ø115 мм, рассчитанные на 38 кг массы и ветровую нагрузку 1499 / 552 / 1675 Н.

Антенна KADAMM K801709021, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
