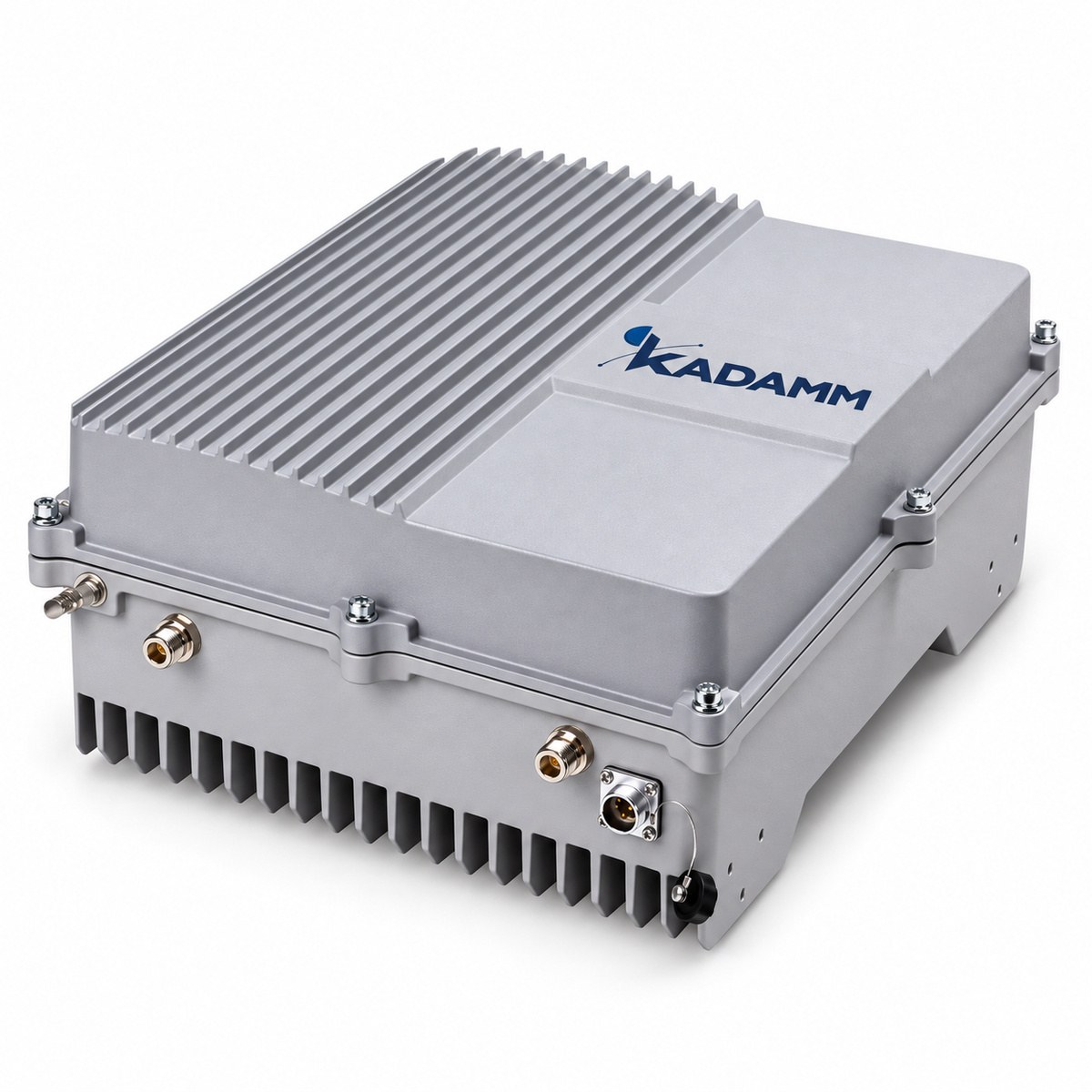

KADAMM BDA-R — полосовые усилители-ретрансляторы TETRA, DMR, UHF: 380–470 МГц, 30–43 дБм, усиление до 90 дБ, IP65
Полосовые двунаправленные усилители-ретрансляторы (BDA) для покрытия зданий и тоннелей сетями TETRA, DMR и UHF: 380–395, 415–430 или 452–467 МГц, ПАВ-фильтр 1–15 МГц, вниз 30–43 дБм, усиление до 90 дБ, корпус IP65.
О модели
Серия КАДАММ BDA-R — полосовые усилители-ретрансляторы (BDA, двунаправленные усилители) для сетей профессиональной радиосвязи TETRA, DMR и аналоговых систем UHF. Усилитель принимает сигнал базовой станции донорной антенной, линейно усиливает его и передаёт в зону слабого покрытия — здание, подземный паркинг, тоннель, шахту; сигнал радиостанций усиливается в обратном направлении. Полоса задаётся ПАВ-фильтром шириной от 1 до 15 МГц до производства, усиливаются все сигналы в этой полосе.
Исполнения -400 — 380–385 / 390–395 или 415–420 / 425–430 МГц по заказу, -450 — UHF 452–457 / 462–467 МГц; мощность вниз 30, 33, 37, 40 или 43 дБм, вверх — 30 дБм. Мачтовое исполнение BDA-R43-420 для TETRA 415–420 / 425–430 МГц: ПАВ-фильтр 5 МГц, вниз 43 дБм, вверх 27 дБм, усиление 90 дБ, монтаж на опору. Корпус из алюминиевого сплава IP65, для улицы и помещений.
Ключевые особенности
Технические характеристики
| Параметр | BDA-R…-400 | BDA-R…-450 | BDA-R43-420 |
|---|---|---|---|
| Частоты, вверх / вниз | 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) | 452–457 / 462–467 МГц | 415–420 / 425–430 МГц |
| Полоса (ПАВ-фильтр вверх и вниз) | 1–15 МГц, задаётся до производства | 1–15 МГц, задаётся до производства | 5 МГц |
| Максимальная выходная мощность вниз | 30 / 33 / 37 / 40 / 43 ± 2 дБм по исполнению | 30 / 33 / 37 / 40 / 43 ± 2 дБм по исполнению | 43 ± 2 дБм |
| Максимальная выходная мощность вверх | 30 ± 2 дБм | 30 ± 2 дБм | 27 ± 2 дБм |
| Максимальное усиление вниз | 85…90 ± 3 дБ по исполнению | 85…90 ± 3 дБ по исполнению | 90 ± 3 дБ |
| Максимальное усиление вверх | 85 ± 3 дБ | 85 ± 3 дБ | 90 ± 3 дБ |
| Регулировка усиления | 1–31 дБ, шаг 1 дБ | 1–31 дБ, шаг 1 дБ | 0–31 дБ, шаг 1 дБ |
| Неравномерность в полосе | ≤±2,5 дБ | ≤±2,5 дБ | уточняйте у менеджера |
| Автоматическое ограничение уровня | ≤2 дБ при росте входного сигнала на 1–20 дБ сверх максимальной выходной мощности | ≤2 дБ при росте входного сигнала на 1–20 дБ сверх максимальной выходной мощности | АРУ ≥20 дБ |
| Коэффициент шума | ≤5 дБ | ||
| КСВН | ≤1,5 | ||
| Задержка | ≤5 мкс | ||
| Побочные излучения | 9 кГц–1 ГГц: ≤−36 дБм/30 кГц; 1–12,75 ГГц: ≤−30 дБм/30 кГц | ||
| Интермодуляция 3-го порядка | ≤−45 дБн | ||
| Входное / выходное сопротивление | 50 Ом | ||
| ВЧ-разъёмы | N (розетка) | N (розетка) | 2 × N (розетка) |
| Потребляемая мощность | уточняйте у менеджера | уточняйте у менеджера | ≤150 Вт |
Конструкция и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | 428 × 328 × 175 мм (-400, -450); 447 × 357 × 203 мм (R43-420) |
| Масса | 15 кг (-400, -450); ≤20 кг (R43-420) |
| Корпус | алюминиевый сплав, IP65; для улицы и помещений |
| Монтаж | R43-420 — на опору; -400, -450 — уточняйте у менеджера |
| Питание | 220 В AC, 50/60 Гц (R43-420: 220 В ± 10 %) |
| Местное управление | веб-интерфейс через порт RJ-45 или точку доступа Wi-Fi (R43-420 — через порт USB) |
| Удалённое управление | по заказу: беспроводной модем 3G/4G, IP-подключение; тревоги (дверь, температура, питание, КСВН), удалённое включение и регулировка мощности, контроль входной и выходной мощности и усиления (R43-420 — SMS и облачная система управления через модем 4G) |
| Рабочая температура | −25…+55 °C |
| Относительная влажность | ≤95 % без конденсации |
Исполнения
| Артикул | Мощность вниз / вверх | Частоты, вверх / вниз |
|---|---|---|
| KADAMM BDA-R30-400 | 30 ± 2 / 30 ± 2 дБм | 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) |
| KADAMM BDA-R33-400 | 33 ± 2 / 30 ± 2 дБм | 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) |
| KADAMM BDA-R37-400 | 37 ± 2 / 30 ± 2 дБм | 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) |
| KADAMM BDA-R40-400 | 40 ± 2 / 30 ± 2 дБм | 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) |
| KADAMM BDA-R43-400 | 43 ± 2 / 30 ± 2 дБм | 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) |
| KADAMM BDA-R30-450 | 30 ± 2 / 30 ± 2 дБм | 452–457 / 462–467 МГц (UHF) |
| KADAMM BDA-R33-450 | 33 ± 2 / 30 ± 2 дБм | 452–457 / 462–467 МГц (UHF) |
| KADAMM BDA-R37-450 | 37 ± 2 / 30 ± 2 дБм | 452–457 / 462–467 МГц (UHF) |
| KADAMM BDA-R40-450 | 40 ± 2 / 30 ± 2 дБм | 452–457 / 462–467 МГц (UHF) |
| KADAMM BDA-R43-450 | 43 ± 2 / 30 ± 2 дБм | 452–457 / 462–467 МГц (UHF) |
| KADAMM BDA-R43-420 | 43 ± 2 / 27 ± 2 дБм | 415–420 / 425–430 МГц (TETRA, мачтовое исполнение) |
Полосу фильтра (1–15 МГц) и точные частоты сети указывайте в заказе. Усиление вниз 85…90 дБ зависит от мощности исполнения; точное значение — уточняйте у менеджера.
Стандарты и протоколы
Применение
Покрытие зданий, подземных паркингов, тоннелей метро и автодорог, шахт и промышленных объектов сетями TETRA, DMR и UHF: службы безопасности и экстренные службы, транспорт, энергетика, нефтегазовая отрасль, ведомственные сети.
Комплект поставки
Усилитель-ретранслятор КАДАММ BDA-R выбранного исполнения. Донорная и сервисные антенны, кабель излучающий или коаксиальный, модем удалённого управления — по заказу; уточняйте у менеджера.
Сравнение активного оборудования KADAMM
| Параметр | BDA-R | REP-PW | FTTR-KIT | NMS-RAN | SEGW-RAN | REP-P | REP-PD |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Тип | полосовой BDA, TETRA / DMR / UHF, IP65 | беспроводной пикорепитер | FTTR, Wi-Fi 6 | система управления сетью RAN | шлюз безопасности RAN | пикорепитер, 1–3 диапазона | цифровой пикорепитер, 1 диапазон |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Вопросы и ответы
У KADAMM BDA-R: тип полосовой BDA, TETRA / DMR / UHF, IP65. У KADAMM REP-PW: тип беспроводной пикорепитер.
Ретранслятор принимает и заново передаёт сигнал на своих частотах и нуждается в частотном плане. BDA ничего не демодулирует: он линейно усиливает сигнал базовой станции в обе стороны в заданной полосе и продлевает покрытие существующей сети внутрь здания или тоннеля.
Полоса ПАВ-фильтра должна охватить все рабочие каналы сети на объекте и не захватывать соседние сети: обычно от 1 до 5 МГц для TETRA и DMR. Полосу указывают в заказе, она задаётся при производстве.
Артикул для заказа — KADAMM BDA-R, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM BDA-R могут уточняться без уведомления.
