Ретрансляторы радиосвязи с передачей по оптическому волокну: главный блок у источника сигнала, выносные — в зоне покрытия; VHF 160 МГц (10 Вт), TETRA 380–395 МГц (5 Вт), FM-вещание 87–108 МГц (10 Вт, 12 каналов).

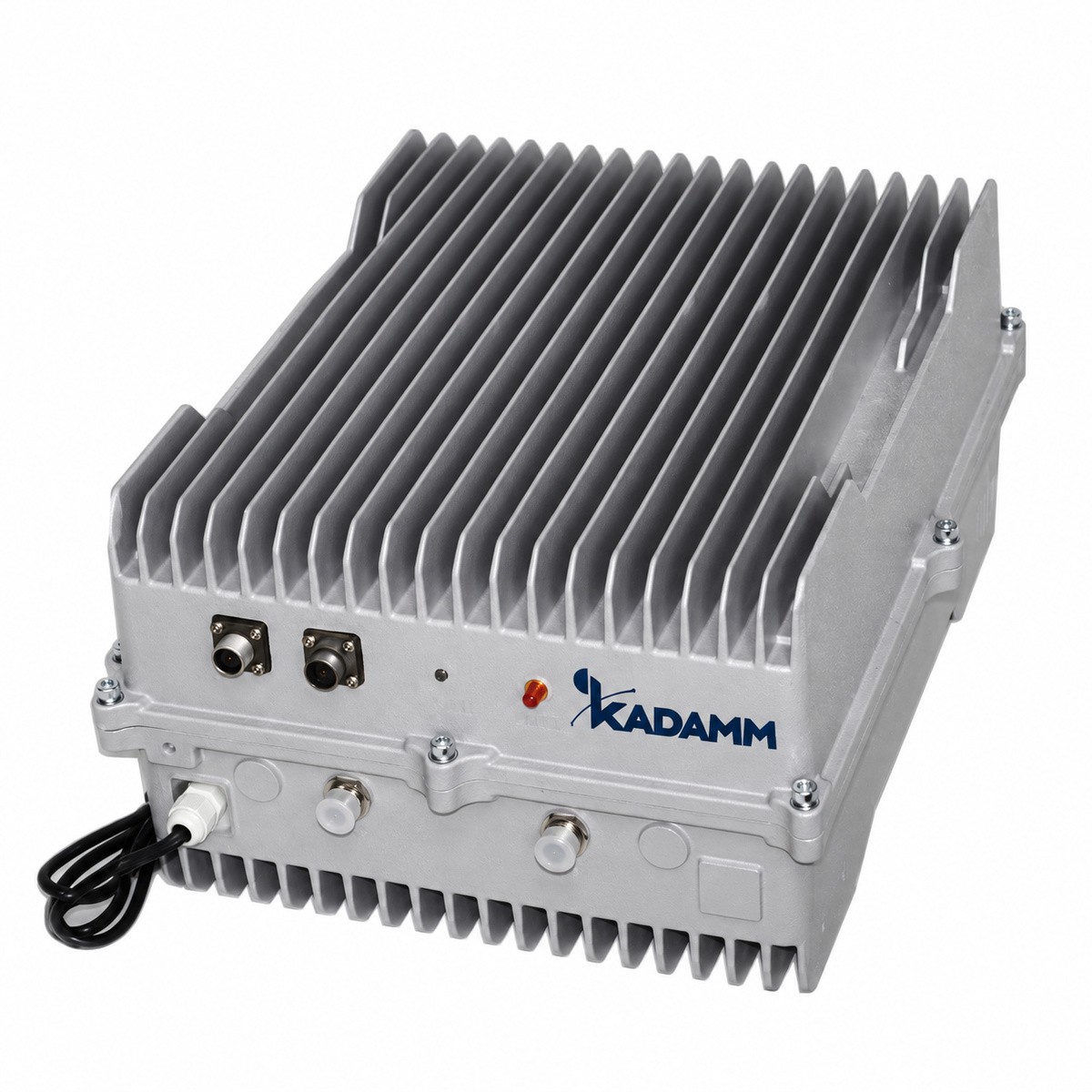

KADAMM BDA-F — волоконно-оптическая система ретрансляции. Основные данные: частоты 87–395 МГц; усиление до 95 дБ; коэффициент шума не более 5 дБ; исполнение главный блок IP40 (BDA-F40-160) или IP55; выносной блок IP55. В карточке 3 исполнения — см. таблицу «Исполнения».
Ретранслятор принимает сигнал базовой станции донорской антенной, усиливает его — усиление до 95 дБ и излучает его в зону покрытия сервисной антенной; обратный канал от абонентов идёт тем же путём к станции. Выходная мощность определяет, какую зону покроет одна сервисная антенна или распределительная сеть.
Главное условие устойчивой работы — развязка между донорской и сервисной антеннами: она должна превышать рабочее усиление с запасом (обычно 10–15 дБ), иначе ретранслятор самовозбуждается. Развязку набирают разносом антенн, их ориентацией и стенами здания между ними.
В волоконно-оптической схеме сигнал передаётся от главного блока к выносным по оптоволокну: расстояния — километры без потерь коаксиального кабеля, а развязка донорской и сервисной частей обеспечивается самой оптической линией.
Регулировка усиления (30 дБ, шаг 1 дБ) и автоматическая регулировка уровня удерживают выходную мощность в норме при изменении входного сигнала и защищают от самовозбуждения.
Исполнение и обслуживание: масса главный блок до 8–20 кг, выносной до 20 кг; рабочая температура −25…+55 °C.
| Параметр | Значение |
|---|---|
| Регулировка усиления | 30 дБ, шаг 1 дБ |
| Коэффициент шума | ≤5 дБ |
| Неравномерность в полосе | ≤3 дБ |
| Интермодуляция в полосе | ≤−45 дБн / 30 кГц |
| Побочные излучения | ≤−36 дБм (9 кГц–1 ГГц), ≤−30 дБм (1–12,75 ГГц) |
| Стабильность частоты | ≤0,05 ppm |
| КСВН | ≤1,5 |
| Оптический интерфейс | FC/APC (BDA-F40-160 — FC/PC), одномодовое волокно, чувствительность −15 дБм |
| Параметр | Значение |
|---|---|
| Разъёмы ВЧ | N (розетка) |
| Питание | AC 220 В ±20 % (BDA-F37-400 — AC 90–260 В) |
| Защита корпуса | главный блок IP40 (BDA-F40-160) или IP55; выносной блок IP55 |
| Масса | главный блок до 8–20 кг, выносной до 20 кг |
| Рабочая температура | −25…+55 °C |
| Наработка на отказ | не менее 50 000 ч |
| Артикул | Частоты вниз / вверх, МГц | Мощность вниз / вверх, дБм | Усиление, дБ | Выносных блоков | Задержка |
|---|---|---|---|---|---|
| BDA-F40-160 | 165,5–166,5 / 170,5–171,5 | 40 ± 2 / −10 ± 2 | 55 ± 3 | 2 на главный блок | ≤5 мкс |
| BDA-F37-400 | 390–395 / 380–385 | 37 ± 2 / 30 ± 2 | 95 / 90 ± 3 | 4 на главный блок | ≤5 мкс |
| BDA-F40-FM | 87–108 (12 каналов по 100 кГц) | 40 ± 2 | 95 ± 3 | 4 на главный блок | ≤18 мкс |
Частоты, разъёмы и исполнения, не указанные в таблице, — уточняйте у менеджера.
Покрытие зданий, тоннелей, подвалов, паркингов и удалённых объектов, куда сигнал базовой станции доходит слабо: служебные радиосети TETRA, DMR и аналоговые УКВ/ДМВ.
Установку ретранслятора в сети сотовой связи согласуют с оператором: ретранслятор работает на его частотах и может создавать помехи базовым станциям. В ведомственных радиосетях частоты и мощность определяет владелец сети.
Частоты. Полосы ретранслятора совпадают с полосами сети.
Мощность. По размеру зоны и числу сервисных антенн.
Развязка. Больше рабочего усиления с запасом — по схеме размещения антенн.
Главный и выносной блоки КАДАММ BDA-F выбранного исполнения, настроенные на частоты заказа.
| Параметр | BDA-F | ФП-Р | REP-B | BDA-L | КМ-2-34 | КМ-2-35 | КМ-2-36 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 87–108 / 380–395 МГц | 118–520 МГц | 800–2700 МГц | 136–174 / 340–520 МГц | 698–960 МГц | 2400–2500 МГц | 1710–1830 МГц |
| Тип | Волоконно-оптические ретрансляторы радиосвязи серии | Преселекторы резонаторные (полостные фильтры) серии | Репитеры сотовой связи для помещений серии | Линейные усилители радиосвязи серии | комбайнер | комбайнер | комбайнер |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Развязка между донорской и сервисной антеннами должна превышать рабочее усиление ретранслятора на 10–15 дБ. Её набирают разносом антенн по вертикали и горизонтали, ориентацией «спиной» друг к другу, стенами и перекрытиями здания между ними. Сервисную антенну направляют от донорской, донорскую — на базовую станцию поверх крыши.
После монтажа развязку проверяют: ретранслятор не должен самовозбуждаться на полном усилении. Если развязки не хватает, усиление снижают или меняют расстановку антенн; схему размещения подскажем по планам объекта. Результат проверки развязки фиксируют в паспорте установки вместе с выставленным усилением.
Зону определяют выходная мощность, число и расстановка сервисных антенн, потери распределительной сети и стены здания. Одна мощная антенна в большом зале и десяток слабых по этажам дают разную зону при той же мощности. Для точной оценки делают замеры сигнала до установки ретранслятора.
Уровень сигнала на донорской антенне тоже важен: при слабом сигнале ретранслятор выйдет на полную мощность только с большим усилением, а его ограничивает развязка. Расчёт сделаем по замерам сигнала и планам объекта. Для больших объектов выгоднее несколько маломощных антенн, чем одна мощная.
В сотовых сетях — да: ретранслятор работает на частотах оператора, и его установку согласуют с оператором, иначе он может мешать базовым станциям. Самовозбуждающийся или перегруженный ретранслятор создаёт помехи на большой площади. Параметры ретранслятора для согласования берут из его характеристик.
В ведомственных радиосетях частоты, мощность и места установки определяет владелец сети по своему разрешению на частоты. Документы для согласования и параметры ретранслятора подготовим вместе с проектом. Без согласования ретранслятор могут потребовать отключить, если он мешает сети.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM BDA-F, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM BDA-F могут уточняться без уведомления.
Поставляем Волоконно-оптические ретрансляторы радиосвязи серии КАДАММ BDA-F — VHF 160 МГц, TETRA 380–395 МГц, FM 87–108 МГц, 5–10 Вт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
