Комбайнер (частотный объединитель) КАДАММ КМ-7-01 работает в полосе 600–803 + 880–960 + 1710–1880 + 1920–2170 + 2300–2400 + 2500–2690 + 3300–3800 МГц: вносимые потери 0,3±0,1 дБ (600–803, 880–960, 3300–3800 МГц), 0,4±0,1 дБ (1710–1880 МГц), 0,4±0,2 дБ (1920–2170, 2300–2400, 2500–2690 МГц), развязка между портами ≥50 дБ (600–803, 880–960 МГц), ≥70 дБ (остальные полосы), КСВН ≤1,3, интермодуляция ≤−155 дБн при 2×43 дБм. Разъёмы розетка 4.3-10, корпус IP66, помещение и улица. Объединяет системы разных диапазонов в общий фидер и одну антенну. Оборудование KADAMM поставляется с паспортом и протоколом заводских измерений.

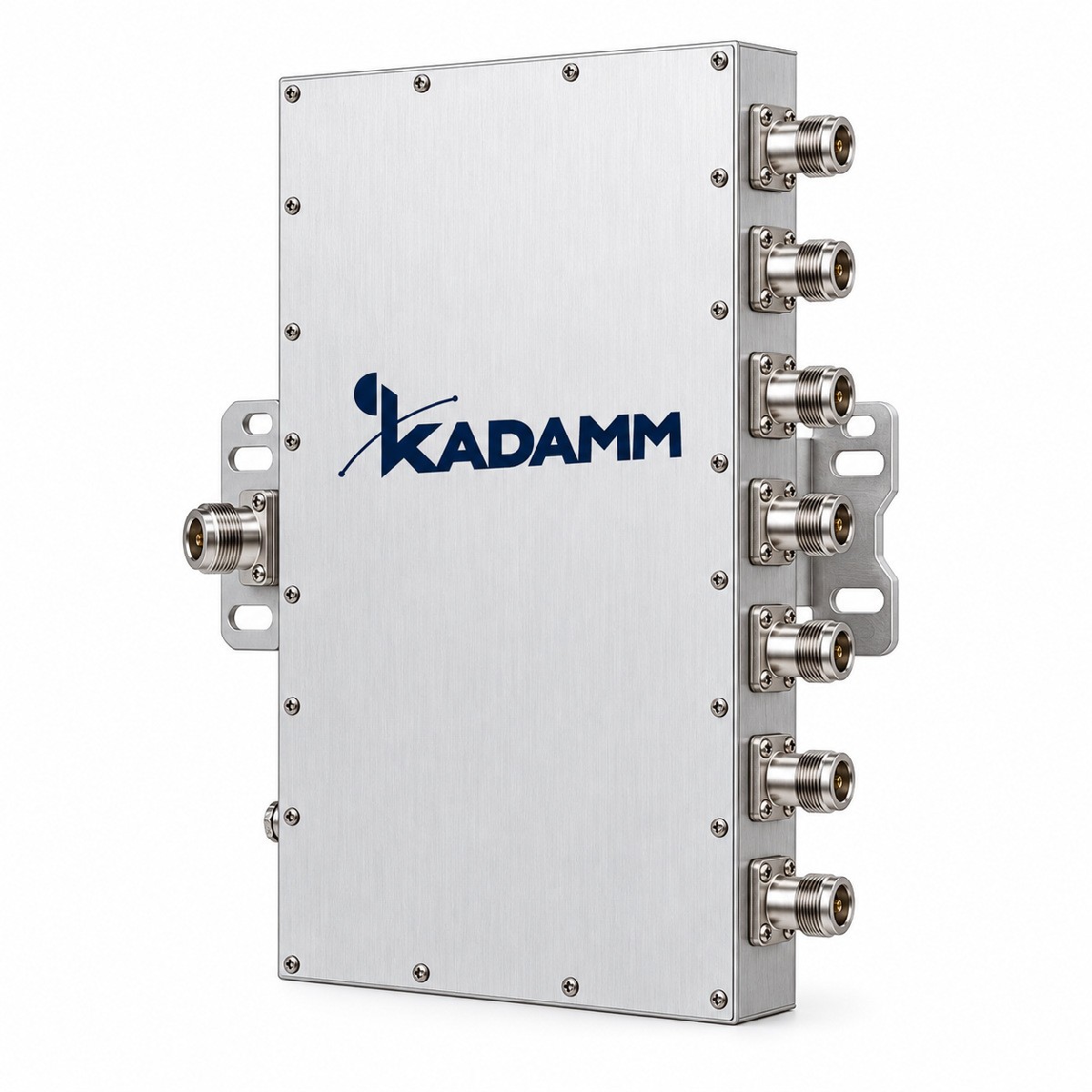

Комбайнер КАДАММ КМ-7-01 объединяет семь частотных полос в один фидер и одну антенную систему и разделяет их обратно на стороне оборудования. Каждая система подключается к своему порту, а общий выход идёт в распределённую сеть или на антенну.
Полосы портов: 600–803 + 880–960 + 1710–1880 + 1920–2170 + 2300–2400 + 2500–2690 + 3300–3800 МГц. Вносимые потери 0,3±0,1 дБ (600–803, 880–960, 3300–3800 МГц), 0,4±0,1 дБ (1710–1880 МГц), 0,4±0,2 дБ (1920–2170, 2300–2400, 2500–2690 МГц), развязка между портами ≥50 дБ (600–803, 880–960 МГц), ≥70 дБ (остальные полосы), КСВН ≤1,3, интермодуляция ≤−155 дБн при 2×43 дБм.
Корпус IP66, помещение и улица. Соединители розетка 4.3-10, допустимая мощность 250 Вт, волновое сопротивление 50 Ом, масса ≤4,5 кг.
| Параметр | Значение |
|---|---|
| Диапазоны портов | 600–803 + 880–960 + 1710–1880 + 1920–2170 + 2300–2400 + 2500–2690 + 3300–3800 МГц |
| Вносимые потери | 0,3±0,1 дБ (600–803, 880–960, 3300–3800 МГц), 0,4±0,1 дБ (1710–1880 МГц), 0,4±0,2 дБ (1920–2170, 2300–2400, 2500–2690 МГц) |
| Развязка между портами | ≥50 дБ (600–803, 880–960 МГц), ≥70 дБ (остальные полосы) |
| КСВН | ≤1,3 |
| PIM3 | ≤−155 дБн при 2×43 дБм |
| Мощность | 250 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка 4.3-10 |
| Масса | ≤4,5 кг |
| Рабочая температура | −10 … +65 °C |
| Исполнение | IP66, помещение и улица |
Характеристики КАДАММ КМ-7-01 — по паспорту изделия, сроки поставки уточняйте у менеджера.
КАДАММ КМ-7-01 работает в полосах 600–803 + 880–960 + 1710–1880 + 1920–2170 + 2300–2400 + 2500–2690 + 3300–3800 МГц: сети LTE 700 (APT), GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B28/n28, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B42/n78, B43/n78, n78). Комбайнер КАДАММ КМ-7-01 объединяет системы 600–803 + 880–960 + 1710–1880 + 1920–2170 + 2300–2400 + 2500–2690 + 3300–3800 МГц в общий фидер и одну антенну, развязка между портами ≥50 дБ (600–803, 880–960 МГц), ≥70 дБ (остальные полосы).
Комплект КАДАММ КМ-7-01: комбайнер с разъёмами розетка 4.3-10 в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ КМ-7-01 — 600–803 + 880–960 + 1710–1880 + 1920–2170 + 2300–2400 + 2500–2690 + 3300–3800 МГц; они перекрывают диапазоны 3GPP B28/n28, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B42/n78, B43/n78, n78.
У КАДАММ КМ-7-01 вносимые потери 0,3±0,1 дБ (600–803, 880–960, 3300–3800 МГц), 0,4±0,1 дБ (1710–1880 МГц), 0,4±0,2 дБ (1920–2170, 2300–2400, 2500–2690 МГц), развязка между портами ≥50 дБ (600–803, 880–960 МГц), ≥70 дБ (остальные полосы).
У КАДАММ КМ-7-01 мощность 250 Вт, PIM3 ≤−155 дБн при 2×43 дБм, КСВН ≤1,3.
У КАДАММ КМ-7-01 разъёмы розетка 4.3-10, исполнение IP66, помещение и улица, масса ≤4,5 кг, рабочая температура −10 … +65 °C.
У КАДАММ КМ-7-01: диапазоны портов 600–803 + 880–960 + 1710–1880 + 1920–2170 + 2300–2400 + 2500–2690 + 3300–3800 МГц, вносимые потери 0,3±0,1 дБ (600–803, 880–960, 3300–3800 МГц), 0,4±0,1 дБ (1710–1880 МГц), 0,4±0,2 дБ (1920–2170, 2300–2400, 2500–2690 МГц), развязка между портами ≥50 дБ (600–803, 880–960 МГц), ≥70 дБ (остальные полосы). У КАДАММ КМ-6-02: диапазоны портов 600–960 + 1710–1880 + 1920–2170 + 2300–2400 + 2500–2690 + 3300–3800 МГц, вносимые потери 0,3±0,1 дБ (600–960 МГц), 0,4±0,2 дБ (остальные полосы), развязка между портами ≥50 дБ (600–960 МГц), ≥70 дБ (остальные полосы).
Комбайнер разделяет системы по частоте, поэтому в своей полосе сигнал проходит почти без потерь— 0,3±0,1 дБ (600–803, 880–960, 3300–3800 МГц), 0,4±0,1 дБ (1710–1880 МГц), 0,4±0,2 дБ (1920–2170, 2300–2400, 2500–2690 МГц). Гибридный мост объединяет сигналы одной полосы и теряет около половины мощности.
Насколько сигнал одной полосы проникает в порт другой. У этого исполнения ≥50 дБ (600–803, 880–960 МГц), ≥70 дБ (остальные полосы): передатчики разных систем не перегружают друг друга.
Если порт не используется, на него ставят согласованную нагрузку серии КАДАММ НС, чтобы не портить согласование тракта.
Гарантия на КАДАММ КМ-7-01 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Комбайнер семидиапазонный КАДАММ КМ-7-01 — 600–803 + 880–960 + 1710–1880 + 1920–2170 + 2300–2400 + 2500–2690 + 3300–3800 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
