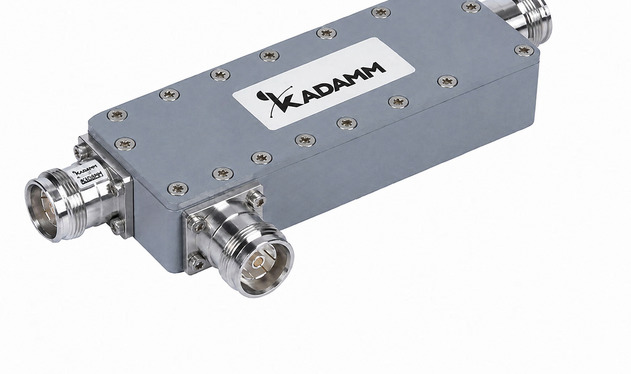

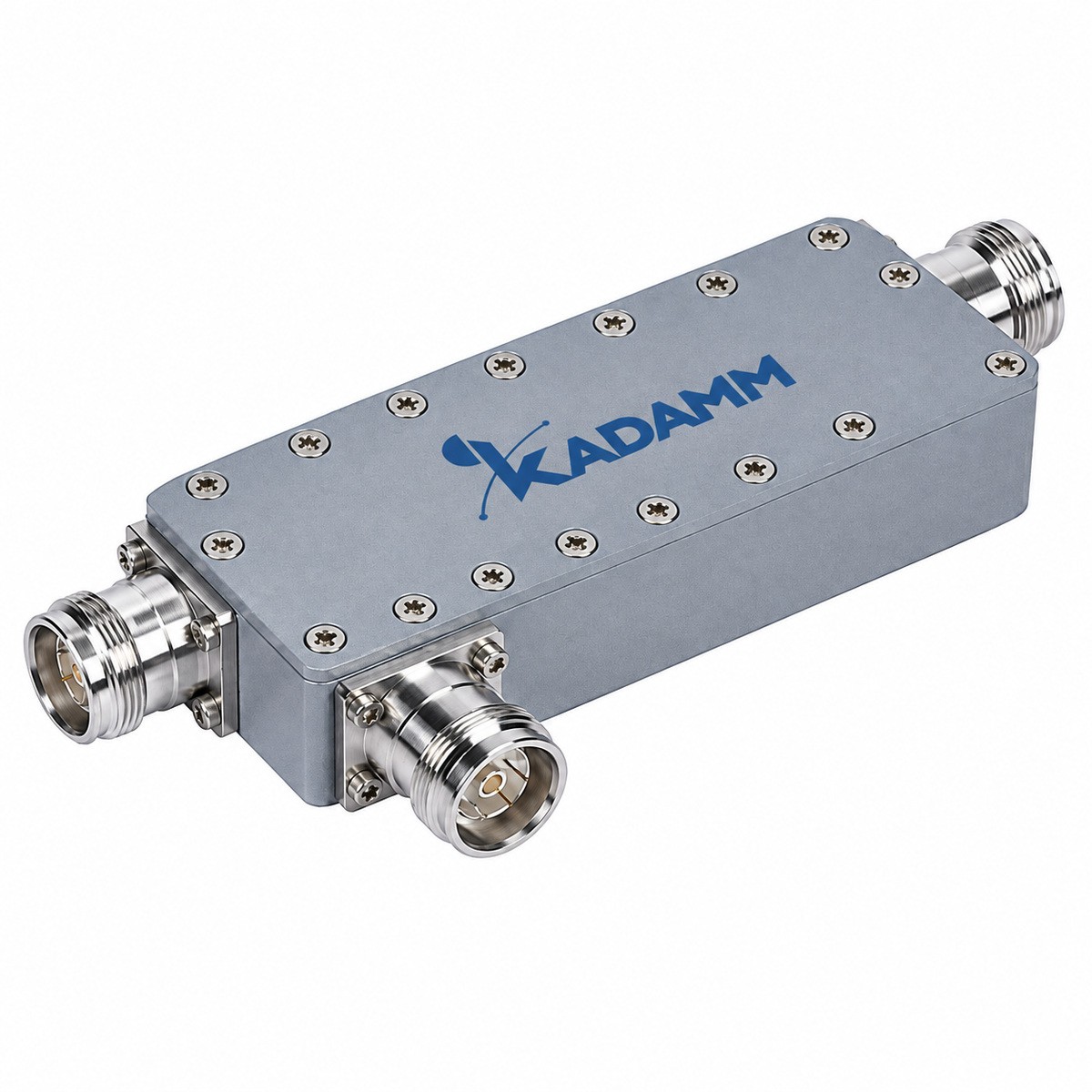

Направленный ответвитель мощности КАДАММ НО-698/4000 — связь 5–40 дБ, 698–4000 МГц

Направленный ответвитель мощности КАДАММ НО-698/4000 отводит часть сигнала из магистрали DAS к ближней антенне или на контрольный порт: номиналы связи 5–40 дБ (по таблице), полоса 698–4000 МГц, потери магистрали менее 2,15 дБ (связь 5 дБ) … менее 0,3 дБ (связь 40 дБ), развязка более 23…55 дБ, интермодуляция ≤−160 дБн, корпус IP65. СВЧ ответвитель коаксиального типа для длинных трасс: коридоры, тоннели, магистрали по этажам.

KADAMM НО-698/4000
698–4000 МГц
Диапазон частот
5–40 дБ
Переходное ослабление
более 23…более 55 дБ
Развязка
менее 2,15 дБ
Вносимые потери
≤−160 дБн
PIM3
≥19 дБ
Возвратные потери

Описание

КАДАММ НО-698/4000 — направленный ответвитель для систем внутреннего покрытия (DAS), рабочие частоты 698–4000 МГц.

Основной параметр KADAMM НО-698/4000 — ответвление 5 дБ. Рядом в линейке — KADAMM НО-698/3800. У неё полоса 698–3800 МГц, у KADAMM НО-698/4000 — 698–4000 МГц. Полоса KADAMM НО-698/3800 целиком входит в полосу KADAMM НО-698/4000.

Место ответвителя в DAS — на магистрали перед отводом к антенне или ветви: заданная доля мощности уходит в отвод, остальная продолжает путь к следующим антеннам. Подбором ответвления выравнивают уровни на антеннах, которые стоят на разном удалении от источника.

Цифра ответвления (5–40 дБ (по таблице)) — во сколько раз мощность в отводе меньше входной: чем она больше, тем меньше отбирается с магистрали. Проходной тракт теряет на ответвлении −10·lg(1 − 10^(−C/10)) дБ: при 7 дБ около 0,97 дБ, при 10 дБ — 0,46 дБ, при 15 дБ — 0,14 дБ, при 5 дБ — 1,65 дБ.

Измеренные параметры модели: вносимое ослабление менее 2,15 дБ (связь 5 дБ) … менее 0,3 дБ (связь 40 дБ) — его вычитают из уровня сигнала на каждом проходе через изделие; развязка более 23…более 55 дБ — насколько сигнал одного порта ослаблен на соседнем; потери на отражение не менее 19 дБ.

Интермодуляция PIM3 — не выше −160 дБн. Несущие разных операторов в системе внутреннего покрытия делят общие пассивные элементы, так что нелинейность в любом контакте рождает из их суммы мешающие продукты с частотами 2f1 − f2 и 2f2 − f1. Попав в полосу приёма базовой станции, такой продукт поднимает шум у оператора по всему объекту — потому класс PIM у всей пассивной части должен быть одним.

Монтажные данные: 126,4×45,4×25 мм, на стену с кронштейном, IP65 по ГОСТ 14254-2015 (IEC 60529), от −35 до +85 °C. Место крепления выбирают с запасом: кабели должны подходить к соединителям без натяга и перекоса, а ключ — свободно доставать до каждого соединения, не снимая соседнее оборудование.

Ключевые особенности

Потери и развязкаВносимые потери менее 2,15 дБ (связь 5 дБ) … менее 0,3 дБ (связь 40 дБ), переходное ослабление 5–40 дБ (по таблице), развязка более 23…более 55 дБ.
Чистый трактУровень PIM3 — до −160 дБн, возвратные потери от 19 дБ.
Полосы 698–4000 МГцОдно изделие на весь диапазон 698–4000 МГц.

Технические характеристики

Электрические параметры

ПараметрЗначение
Диапазон частот698–4000 МГц
Переходное ослабление5–40 дБ (по таблице)
Вносимые потерименее 2,15 дБ (связь 5 дБ) … менее 0,3 дБ (связь 40 дБ)
Развязкаболее 23…более 55 дБ
Допуск связи±0,8–1,5 дБ
Возвратные потери≥19 дБ
PIM3≤−160 дБн
Волновое сопротивление50 Ом

Механика и условия эксплуатации

ПараметрЗначение
Габариты126,4×45,4×25 мм
Монтажнастенный, кронштейн
Температура эксплуатации−35…+85 °C
Относительная влажность≤95%
ИсполнениеIP65

Исполнения серии

АртикулСвязьНа отводеСоединителиМощность ср. и пик.
KADAMM НО-5-698/4000-435 дБ32%розетка 4.3-10300 и 1500 Вт
KADAMM НО-5-698/4000-N5 дБ32%розетка N300 и 800 Вт
KADAMM НО-6-698/4000-436 дБ25%розетка 4.3-10300 и 1500 Вт
KADAMM НО-6-698/4000-N6 дБ25%розетка N300 и 800 Вт
KADAMM НО-7-698/4000-437 дБ20%розетка 4.3-10300 и 1500 Вт
KADAMM НО-7-698/4000-N7 дБ20%розетка N300 и 800 Вт
KADAMM НО-8-698/4000-438 дБ16%розетка 4.3-10300 и 1500 Вт
KADAMM НО-8-698/4000-N8 дБ16%розетка N300 и 800 Вт
KADAMM НО-10-698/4000-4310 дБ10%розетка 4.3-10300 и 1500 Вт
KADAMM НО-10-698/4000-N10 дБ10%розетка N300 и 800 Вт
KADAMM НО-13-698/4000-4313 дБ5.0%розетка 4.3-10300 и 1500 Вт
KADAMM НО-13-698/4000-N13 дБ5.0%розетка N300 и 800 Вт
KADAMM НО-15-698/4000-4315 дБ3.2%розетка 4.3-10300 и 1500 Вт
KADAMM НО-15-698/4000-N15 дБ3.2%розетка N300 и 800 Вт
KADAMM НО-20-698/4000-4320 дБ1.0%розетка 4.3-10300 и 1500 Вт
KADAMM НО-20-698/4000-N20 дБ1.0%розетка N300 и 800 Вт
KADAMM НО-30-698/4000-71630 дБ0,10%розетка 7-16500 и 2000 Вт
KADAMM НО-40-698/4000-71640 дБ0,01%розетка 7-16500 и 2000 Вт

Коэффициенты деления и соединители каждого исполнения — в карточке модели на сайте. Параметры зависят от партии; актуальные значения уточняйте у менеджера.

Соответствие нормативной базе

✓
Наименование по номенклатуре РФ — Ответвитель направленный коаксиальный
✓
Присоединительные размеры соединителей — N: стандарт IEC 61169-16 (МЭК 169-16); тип III отечественный, сечение то же (ГОСТ 13317-89, ГОСТ 20265-83), резьба метрическая М16×1, к N подключается только переходом; 4.3-10: IEC 61169-54; 7-16 (DIN): IEC 61169-4 (МЭК 169-4)
✓
Климатическое исполнение — климатическое исполнение УХЛ1 по ГОСТ 15150-69: открытый воздух, умеренный и холодный климат; рабочие температуры — см. раздел «Технические характеристики»
✓
Степень защиты оболочки — IP65 по ГОСТ 14254-2015 (IEC 60529)
✓
Терминология и параметры — КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78

Применение

Используется в магистралях систем внутреннего покрытия для подключения антенн помещений, ветвей и этажей и выравнивания уровней вдоль кабельной сети, а также для контроля мощности и измерений без отключения системы.

Ответвление для каждого отвода рассчитывают от входа к концу системы с учётом потерь кабеля и стоящих раньше ответвителей.

Как подобрать

Ответвление. Исходя из нужного уровня сигнала на антенне отвода.

Порядок в магистрали. Чем ближе к источнику сигнала, тем больше значение ответвления.

Комплект поставки

Комплект КАДАММ НО-698/4000: направленный ответвитель в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.

Читайте также

Вопросы и ответы

Порядок расчёта — от входа системы к окончанию магистрали, так как уровень в ней снижается после каждого ответвителя, а у каждой антенны он должен быть заданным. Ближние антенны получают отвод с большим ответвлением, дальние — с меньшим, последний отвод иногда делают делителем.

Учитываются затухание кабельных участков между отводами и проходные потери каждого ответвителя. Рассчитанную схему ответвлений хранят в документации — при расширении системы её не придётся считать заново.

Делитель делит мощность поровну и ставится в точке симметричного ветвления. Направленный ответвитель делит неравно: в отвод — малая часть, в магистраль — большая, и подходит для антенн, расположенных друг за другом на разном удалении. На практике в одной системе есть и те и другие.

Сочетая ответвители с разным ответвлением, можно дать одинаковый уровень на всех антеннах длинной магистрали — делителями этого добиться нельзя без лишних потерь и аттенюаторов. Выбор между ними делают по схеме размещения антенн на объекте и длинам магистралей.

Все подключённые операторы и диапазоны передают свои несущие по общей пассивной части системы внутреннего покрытия. Смешение несущих за счёт интермодуляции даёт продукты третьего порядка, которые способны оказаться в полосе приёма базовой станции и снизить чувствительность оператора на объекте. У этой модели PIM3 не выше −160 дБн.

Самый неудачный элемент ограничивает интермодуляцию всей системы, поэтому класс у делителей, ответвителей, нагрузок, соединителей и перемычек выбирают единым, а готовую линию измеряют анализатором PIM поочерёдно с каждого входа. Показатель не ухудшается в процессе эксплуатации, если соединения затянуты с нормированным моментом и изолированы от влаги.

В запросе укажите артикул КАДАММ, вариант исполнения по таблице, требуемое число изделий и тип соединителей. Для крупных объектов комплектацию согласуют по проектной спецификации системы.

Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Перемычки, нагрузки и крепёж заказывают одновременно с пассивными элементами — так все компоненты системы окажутся одного класса. Когда все элементы приходят комплектом одной партии, систему легче принять и испытать на интермодуляцию.

Гарантии и сервис

Гарантия на КАДАММ НО-698/4000 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
