Направленный ответвитель мощности КАДАММ НО-617/5925 отводит часть сигнала из магистрали DAS к ближней антенне или на контрольный порт: номиналы связи 5–30 дБ (по таблице), полоса 617–5925 МГц, потери магистрали менее 2,4 дБ (связь 5 дБ) … менее 0,3 дБ (связь 30 дБ), направленность ≥18 дБ, интермодуляция ≤−160 дБн, корпус IP67. Коаксиальный СВЧ ответвитель для протяжённых линий — коридоров, тоннелей, этажных магистралей.

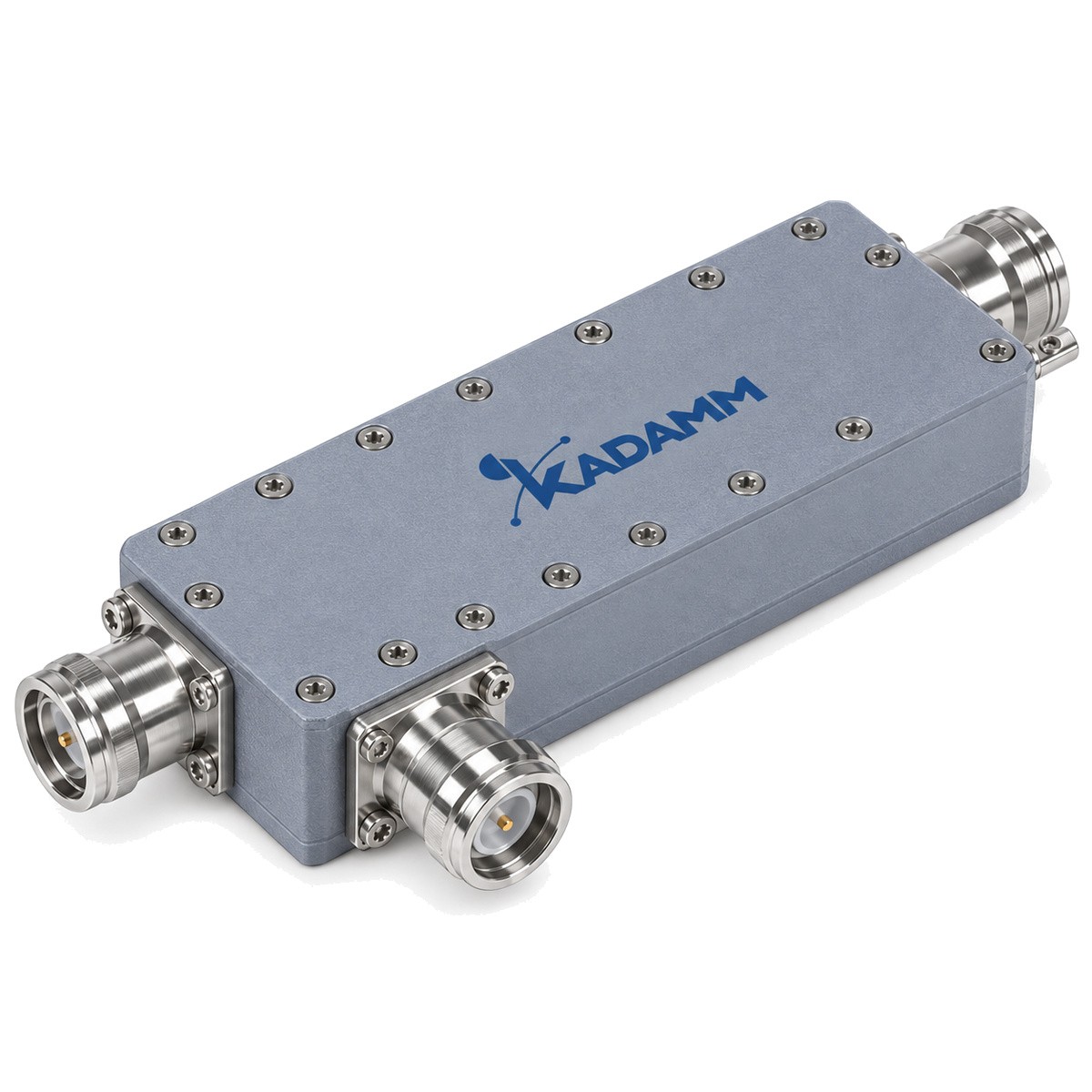

КАДАММ НО-617/5925 — направленный ответвитель для систем внутреннего покрытия (DAS), рабочие частоты 617–5925 МГц.
В DAS ответвитель ставят на магистрали перед ответвлением к антенне или ветви: в отвод уходит заданная часть мощности, остальное идёт дальше по магистрали к следующим антеннам. Подбором ответвления выравнивают уровни на антеннах, которые стоят на разном удалении от источника.
Цифра ответвления (5–30 дБ (по таблице)) — во сколько раз мощность в отводе меньше входной: чем она больше, тем меньше отбирается с магистрали. Проходной тракт теряет на ответвлении −10·lg(1 − 10^(−C/10)) дБ: при 7 дБ около 0,97 дБ, при 10 дБ — 0,46 дБ, при 15 дБ — 0,14 дБ, при 5 дБ — 1,65 дБ.
Направленность не менее 18 дБ (617–3800), ≥16 дБ (3800–5925) отличает направленный ответвитель от таппера: отвод почти не реагирует на волну, идущую обратно, поэтому его можно использовать и для контроля мощности в работающей системе.
Измеренные параметры модели: вносимое ослабление менее 2,4 дБ (связь 5 дБ) … менее 0,3 дБ (связь 30 дБ) — его вычитают из уровня сигнала на каждом проходе через изделие; потери на отражение не менее 19 дБ (617–3800), ≥17 дБ (3800–5925).
Интермодуляция PIM3 — не выше −160 дБн дБн. В системе внутреннего покрытия через одни и те же пассивные элементы идут несущие всех операторов, и любой контакт с нелинейностью превращает их смесь в помехи на частотах 2f1 − f2 и 2f2 − f1. Если такая частота попадает в полосу приёма базовой станции, у оператора растёт шум на всём объекте, поэтому класс по PIM выбирают одинаковым для всей пассивной части.
На объекте: габариты 127×40×27 мм; монтаж: настенный, кронштейн; исполнение ip67 по гост 14254-2015 (iec 60529); температура −35…+65 °C. Изделие крепят так, чтобы кабели подходили к соединителям без натяга и перекоса, а свободное место позволяло затянуть соединения ключом и обслуживать их без демонтажа соседнего оборудования.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 617–5925 МГц |
| Переходное ослабление | 5–30 дБ (по таблице) |
| Вносимые потери | менее 2,4 дБ (связь 5 дБ) … менее 0,3 дБ (связь 30 дБ) |
| Направленность | ≥18 дБ (617–3800), ≥16 дБ (3800–5925) |
| Допуск связи | ±1,2–1,7 дБ (698–5600), ±1,5–2,2 дБ (края диапазона) |
| Возвратные потери | ≥19 дБ (617–3800), ≥17 дБ (3800–5925) |
| PIM3 | ≤−160 дБн |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | 127×40×27 мм |
| Монтаж | настенный, кронштейн |
| Температура эксплуатации | −35…+65 °C |
| Относительная влажность | ≤95% |
| Исполнение | IP67 |
| Артикул | Связь | На отводе | Соединители | Мощность ср. и пик. |
|---|---|---|---|---|
| КАДАММ НО-5-617/5925-43 | 5 дБ | 32% | розетка 4.3-10 | 300 и 1500 Вт |
| КАДАММ НО-5-617/5925-N | 5 дБ | 32% | розетка N | 300 и 800 Вт |
| КАДАММ НО-6-617/5925-43 | 6 дБ | 25% | розетка 4.3-10 | 300 и 1500 Вт |
| КАДАММ НО-6-617/5925-N | 6 дБ | 25% | розетка N | 300 и 800 Вт |
| КАДАММ НО-7-617/5925-43 | 7 дБ | 20% | розетка 4.3-10 | 300 и 1500 Вт |
| КАДАММ НО-7-617/5925-N | 7 дБ | 20% | розетка N | 300 и 800 Вт |
| КАДАММ НО-8-617/5925-43 | 8 дБ | 16% | розетка 4.3-10 | 300 и 1500 Вт |
| КАДАММ НО-8-617/5925-N | 8 дБ | 16% | розетка N | 300 и 800 Вт |
| КАДАММ НО-10-617/5925-43 | 10 дБ | 10% | розетка 4.3-10 | 300 и 1500 Вт |
| КАДАММ НО-10-617/5925-N | 10 дБ | 10% | розетка N | 300 и 800 Вт |
| КАДАММ НО-13-617/5925-43 | 13 дБ | 5.0% | розетка 4.3-10 | 300 и 1500 Вт |
| КАДАММ НО-13-617/5925-N | 13 дБ | 5.0% | розетка N | 300 и 800 Вт |
| КАДАММ НО-15-617/5925-43 | 15 дБ | 3.2% | розетка 4.3-10 | 300 и 1500 Вт |
| КАДАММ НО-15-617/5925-N | 15 дБ | 3.2% | розетка N | 300 и 800 Вт |
| КАДАММ НО-20-617/5925-43 | 20 дБ | 1.0% | розетка 4.3-10 | 300 и 1500 Вт |
| КАДАММ НО-20-617/5925-N | 20 дБ | 1.0% | розетка N | 300 и 800 Вт |
| КАДАММ НО-30-617/5925-43 | 30 дБ | 0,10% | розетка 4.3-10 | 300 и 1500 Вт |
| КАДАММ НО-30-617/5925-N | 30 дБ | 0,10% | розетка N | 300 и 800 Вт |
Коэффициенты деления и соединители каждого исполнения — в карточке модели на сайте. Параметры зависят от партии; актуальные значения уточняйте у менеджера.
Магистрали систем внутреннего покрытия: отводы на антенны этажей, ветвей и помещений, выравнивание уровней по длине кабельной сети; контроль мощности и измерения в работающей системе.
Ответвление каждого отвода считают от входа системы к её концу, учитывая потери кабеля и предыдущих ответвителей.
Ответвление. По требуемому уровню на антенне отвода.
Порядок в магистрали. Ближе к источнику — большее ответвление.
Комплект КАДАММ НО-617/5925: направленный ответвитель в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Идут от входа системы к концу магистрали: на каждой антенне нужен заданный уровень, а уровень на магистрали падает от ответвителя к ответвителю. Ближние антенны получают отвод с большим ответвлением, дальние — с меньшим, последний отвод иногда делают делителем.
В расчёт входят потери кабеля между отводами и потери проходного тракта каждого ответвителя. Пришлите схему системы и уровни на входе — посчитаем ответвления и подберём модели КАДАММ. Схему с рассчитанными ответвлениями сохраняют в документации, чтобы при расширении системы не пересчитывать её заново.
Делитель делит мощность поровну и ставится в точке симметричного ветвления. Н делит неравно: в отвод — малая часть, в магистраль — большая, и подходит для антенн, расположенных друг за другом на разном удалении.аправленный ответвитель На практике в одной системе есть и те и другие.
Сочетая ответвители с разным ответвлением, можно дать одинаковый уровень на всех антеннах длинной магистрали — делителями этого добиться нельзя без лишних потерь и аттенюаторов. Выбор между ними делают по схеме размещения антенн на объекте и длинам магистралей.
Через пассивную часть системы внутреннего покрытия проходят несущие всех подключённых операторов и диапазонов. Интермодуляция смешивает их, и продукты третьего порядка могут лечь в полосу приёма базовой станции — у оператора на объекте падает чувствительность. У этой модели PIM3 не выше −160 дБн дБн.
Интермодуляцию системы задаёт её худший элемент: делители, ответвители, нагрузки, соединители и перемычки берут одного класса, а после монтажа проверяют линию анализатором PIM от каждого входа. Затянутые моментным ключом и защищённые от влаги соединения сохраняют показатель в эксплуатации.
Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Если изделие подбирается под проект системы, пришлите схему распределительной сети и перечень операторов и диапазонов — проверим уровни, мощность и класс PIM. Для крупных объектов комплектацию согласуют по проектной спецификации системы.
Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Вместе с пассивными элементами можно заказать перемычки, нагрузки и крепёж, чтобы вся система собиралась из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.
Гарантия на КАДАММ НО-617/5925 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Ответвители направленные коаксиальные серии КАДАММ НО-617/5925 — 617–5925 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
