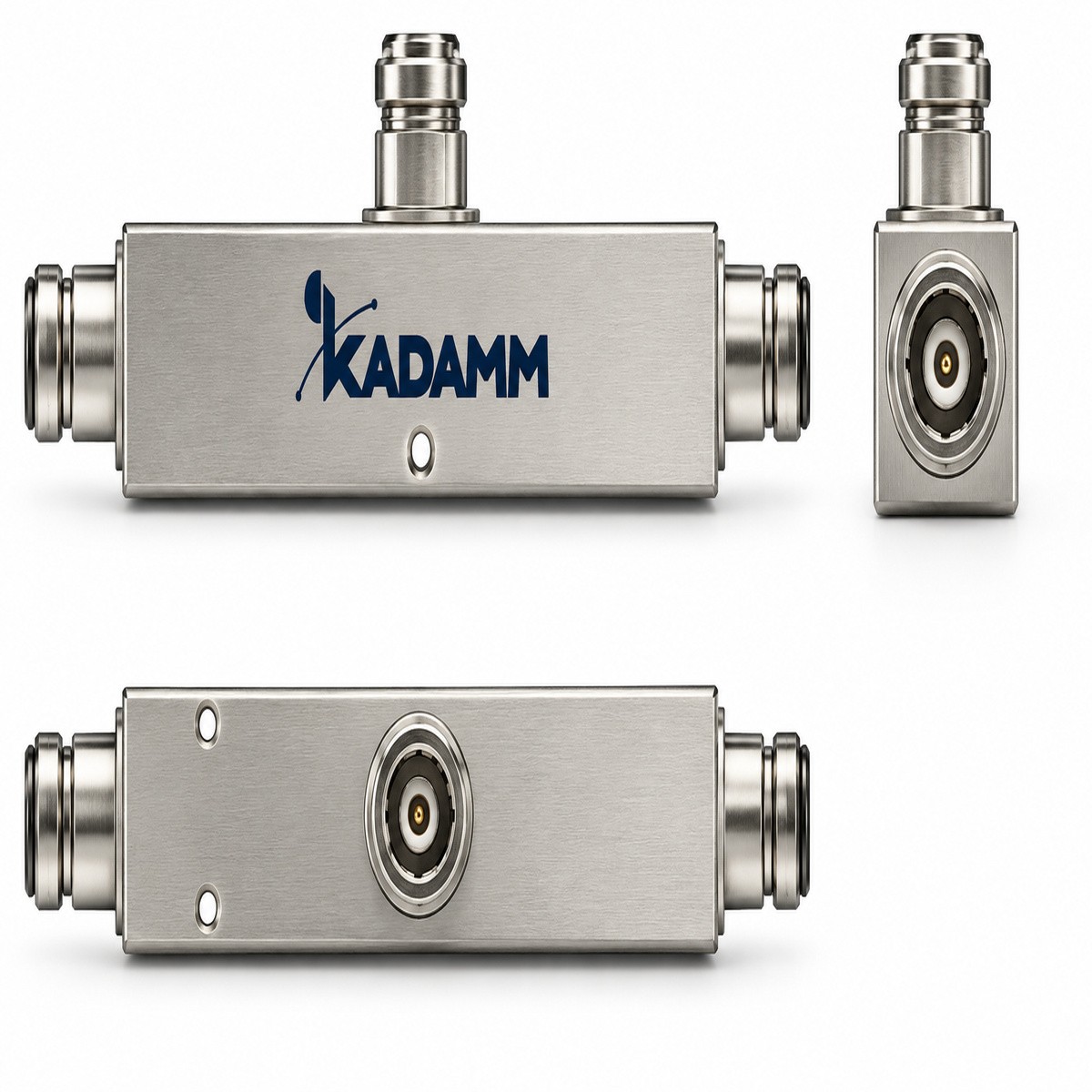

Ответвители неравноплечие (тапперы) серии КАДАММ ДН-136/2700 — 136–960 и 136–2700 МГц, деление 2:1…100:1

Считают от источника к концу магистрали: уровень на входе ответвителя минус ответвление и потери кабеля до антенны должен дать нужную мощность на антенне. Ближние к источнику антенны получают отвод с большим ответвлением (меньше мощности), дальние — с меньшим.

Потери основного тракта на каждом ответвителе учитывают в расчёте следующих: малое ответвление (6 дБ) уносит с магистрали много мощности, большое (20 дБ) — почти ничего. Пришлите схему системы — посчитаем уровни и подберём ответвления. Ответвители с разным ответвлением выпускаются в одном корпусе, поэтому схему легко менять.

Делитель делит мощность поровну между выходами, ответвитель — неравно: в отвод уходит малая часть, в основной тракт — большая. Поэтому делители ставят в точках равного ветвления, а ответвители — по ходу магистрали к антеннам на разном удалении. Ответвители с разным ответвлением позволяют выровнять уровни на антеннах.

У ответвителя есть ещё направленность: отвод чувствителен к волне в одну сторону. Это позволяет применять его и для измерений падающей и отражённой мощности в работающем тракте. В одной системе обычно сочетают и те и другие: делители в узлах, ответвители по магистралям.

Это уровень продуктов интермодуляции третьего порядка относительно несущих. Чем ниже значение в дБн, тем меньше ответвитель само рождает помех, когда через него проходят несколько мощных несущих разных систем или операторов. Значение получено при условиях испытания, указанных в таблице характеристик, и сравнивать его можно только при тех же условиях.

Интермодуляцию линии определяет худший элемент: соединители, перемычки и нагрузки берут того же класса, соединения затягивают моментным ключом и защищают от влаги. Проверку линии выполняют анализатором PIM после монтажа, до ввода системы в работу. Анализатор PIM подключают к линии вместо базовой станции и проверяют её целиком, вместе с антеннами и всеми соединениями.

Допустимая мощность — 200 Вт. Если через устройство идут несколько несущих, в этот предел должна укладываться их суммарная средняя мощность, а пиковая мощность при совпадении фаз несущих может быть заметно выше средней — запас закладывают именно на неё.

Предел относится к согласованному тракту: при большом КСВН нагрузки часть мощности возвращается и нагревает элементы. Поэтому свободные порты закрывают согласованными нагрузками, а КСВН линии проверяют после монтажа. В аппаратных без кондиционирования запас по мощности увеличивают.

Соединители — N / 4.3-10 / 7-16. Ответную часть кабельной сборки берут того же типа и противоположного пола: к розетке — вилку. Переходники между типами в тракте нежелательны: каждый добавляет вносимое ослабление, отражение и ещё одну точку, где растёт интермодуляция.

Соединители затягивают моментным ключом с усилием, рекомендованным для своего типа, без перекоса кабеля; на улице соединения защищают термоусадкой или лентой. Подберём кабельные сборки KADAMM с нужными соединителями и длиной. Если соединитель изношен или повреждён, его меняют целиком, не ограничиваясь подтяжкой.

Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.

Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
