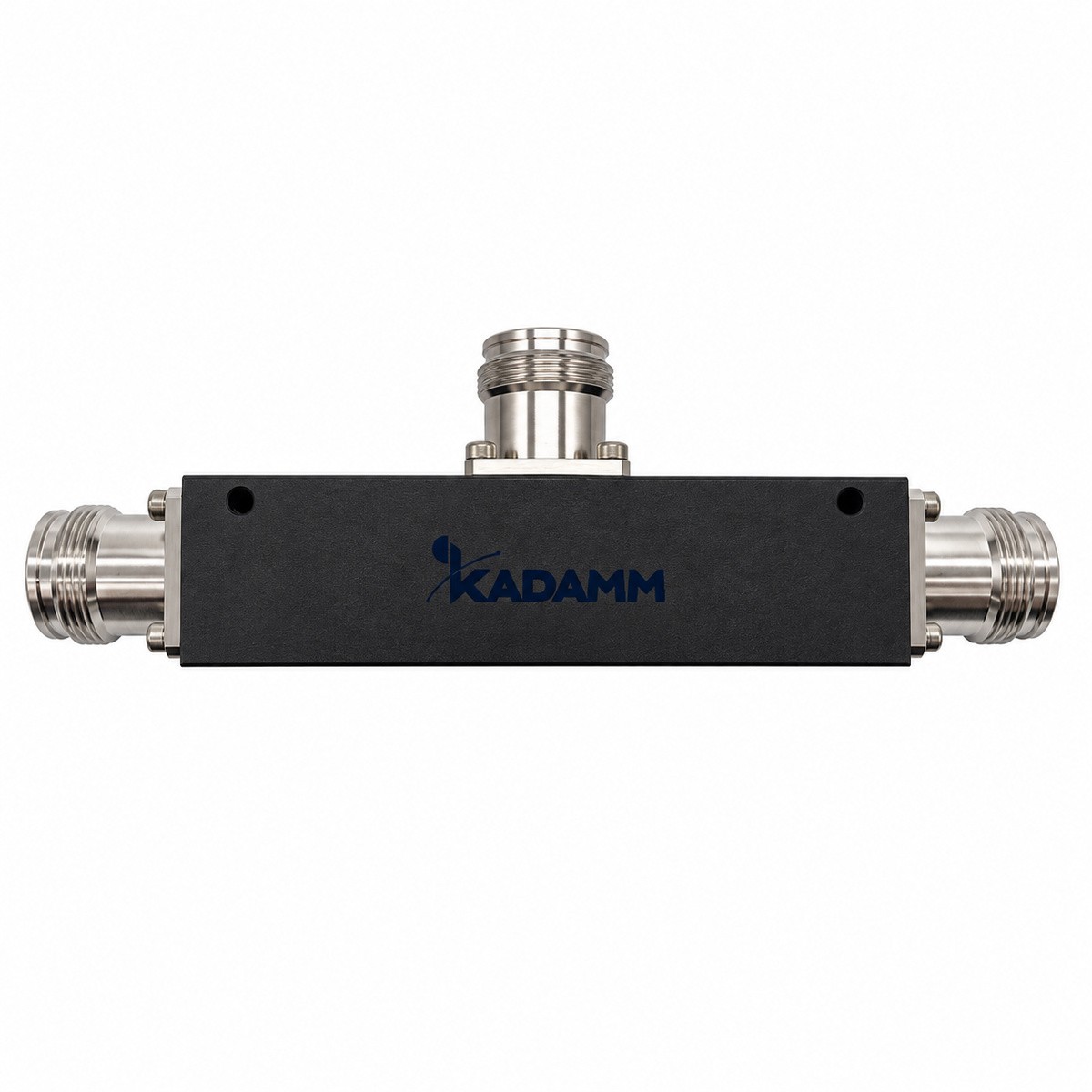

КАДАММ ДН-698/3800-N — тапперы (неравноплечие ответвители) 698–3800 МГц с отношением деления от 2:1 до 100:1: ослабление на отвод от −4,8 до −20,1 дБ, потери магистрали в источнике не указаны, допуск ±1,2–1,5 дБ, КСВН ≤1,35. Мощность 200 Вт средняя, разъёмы розетка N. Исполнений в серии — 6, применение: каскадная разводка мощности по антеннам распределённых сетей и систем радиосвязи. Оборудование KADAMM поставляется с паспортом изделия.
Тапперы (неравноплечие ответвители) КАДАММ ДН-698/3800-N делят мощность магистрали в заданном отношении в полосе 698–3800 МГц: 2:1, 3:1, 10:1, 20:1, 30:1, 100:1.
Ослабление на отвод от −4,8 до −20,1 дБ (по исполнению), потери магистрали, допуск ответвления ±1,2–1,5 дБ (по исполнению), КСВН ≤1,35. Большая часть мощности идёт дальше по линии, на отвод — заданная доля: так по одной магистрали питают несколько антенн с выравниванием уровней.
Допустимая мощность 200 Вт средняя. Исполнений в карточке: 6.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–3800 МГц |
| Коэффициенты деления | 2:1, 3:1, 10:1, 20:1, 30:1, 100:1 |
| Отвод | от −4,8 до −20,1 дБ (по исполнению) |
| Допуск ответвления | ±1,2–1,5 дБ (по исполнению) |
| КСВН | ≤1,35 |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Артикул | Деление | Отвод | Допуск | КСВН | Мощность |
|---|---|---|---|---|---|
| КАДАММ ДН-2-698/3800-N | 2:1 | −4,8 дБ | ±1,5 дБ | ≤1,35 | 200 Вт |
| КАДАММ ДН-3-698/3800-N | 3:1 | −6,1 дБ | ±1,5 дБ | ≤1,35 | 200 Вт |
| КАДАММ ДН-10-698/3800-N | 10:1 | −10,4 дБ | ±1,2 дБ | ≤1,35 | 200 Вт |
| КАДАММ ДН-20-698/3800-N | 20:1 | −13,2 дБ | ±1,2 дБ | ≤1,35 | 200 Вт |
| КАДАММ ДН-30-698/3800-N | 30:1 | −15,1 дБ | ±1,2 дБ | ≤1,35 | 200 Вт |
| КАДАММ ДН-100-698/3800-N | 100:1 | −20,1 дБ | ±1,2 дБ | ≤1,35 | 200 Вт |
Исполнения различаются отношением деления, ослаблением на отвод и допуском.
КАДАММ ДН-698/3800-N работает в полосах 698–3800 МГц: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 и др.). Ответвитель-таппер КАДАММ ДН-698/3800-N питает ветвь от магистрали с отводом от −4,8 до −20,1 дБ (по исполнению).
Комплект КАДАММ ДН-698/3800-N: ответвитель-таппер с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ДН-698/3800-N — 698–3800 МГц; они перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78 и др.
У КАДАММ ДН-698/3800-N отвод от −4,8 до −20,1 дБ (по исполнению).
У КАДАММ ДН-698/3800-N мощность 200 Вт средняя, КСВН ≤1,35.
У КАДАММ ДН-698/3800-N разъёмы розетка N.
У КАДАММ ДН-698/3800-N: диапазон частот 698–3800 МГц, отвод от −4,8 до −20,1 дБ (по исполнению), КСВН ≤1,35. У КАДАММ ДН-698/2700-N: диапазон частот 698–960 / 1700–2700 МГц, отвод от −4,8 до −30,1 дБ (по исполнению), КСВН не более 1,30–1,40 (по исполнению).
Делитель делит мощность поровну, таппер — в заданном отношении: магистраль теряет, на отвод уходит от −4,8 до −20,1 дБ (по исполнению). Поэтому тапперы ставят каскадом вдоль линии, а делители — в узлах разводки.
По уровню, который нужен антенне на отводе, с учётом потерь кабеля до неё: ближние к источнику антенны питают через большие отношения (2:1, 3:1, 10:1, 20:1, 30:1, 100:1), дальние — через малые.
Гарантия на КАДАММ ДН-698/3800-N — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Ответвители неравноплечие (тапперы) серии КАДАММ ДН-698/3800-N — 2:1…100:1, 698–3800 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
