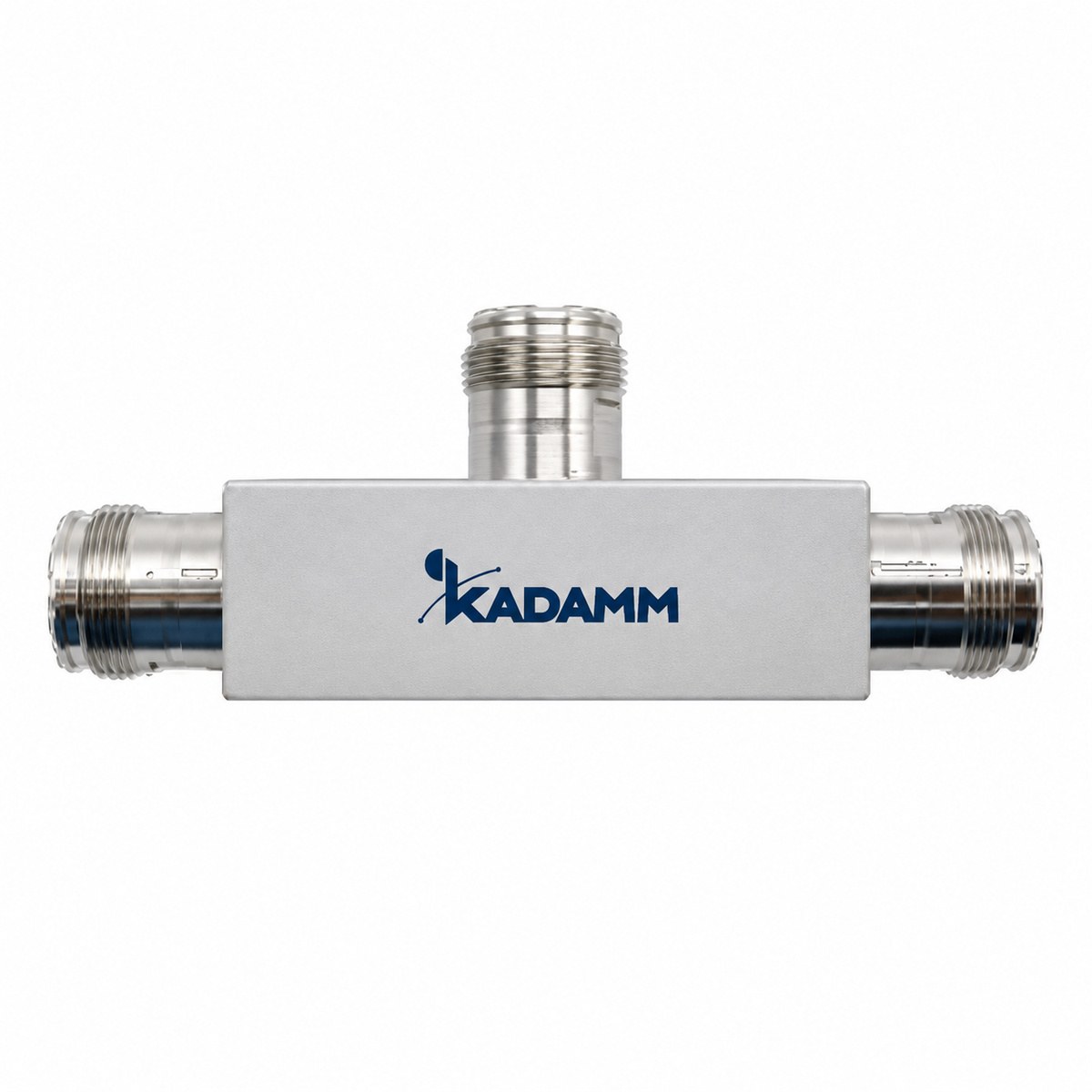

КАДАММ ДН-350/2700-N — тапперы (неравноплечие ответвители) 350–2700 МГц с отношением деления от 2:1 до 1000:1: ослабление на отвод от −4,8 до −30,1 дБ, потери магистрали в источнике не указаны, допуск ±1,2–2,0 дБ, КСВН не более 1,30–1,40, интермодуляция ≤−160 дБн при 2×43 дБм. Мощность 200 Вт средняя, разъёмы розетка N. Исполнений в серии — 6, применение: каскадная разводка мощности по антеннам распределённых сетей и систем радиосвязи. Оборудование KADAMM поставляется с паспортом изделия.
Тапперы (неравноплечие ответвители) КАДАММ ДН-350/2700-N делят мощность магистрали в заданном отношении в полосе 350–2700 МГц: 2:1, 4:1, 10:1, 30:1, 100:1, 1000:1.
Ослабление на отвод от −4,8 до −30,1 дБ (по исполнению), потери магистрали, допуск ответвления ±1,2–2,0 дБ (по исполнению), КСВН не более 1,30–1,40 (по исполнению). Большая часть мощности идёт дальше по линии, на отвод — заданная доля: так по одной магистрали питают несколько антенн с выравниванием уровней.
Допустимая мощность 200 Вт средняя. Исполнений в карточке: 6.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–2700 МГц |
| Коэффициенты деления | 2:1, 4:1, 10:1, 30:1, 100:1, 1000:1 |
| Отвод | от −4,8 до −30,1 дБ (по исполнению) |
| Допуск ответвления | ±1,2–2,0 дБ (по исполнению) |
| КСВН | не более 1,30–1,40 (по исполнению) |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Артикул | Деление | Отвод | Допуск | КСВН | ИМ3 | Мощность |
|---|---|---|---|---|---|---|
| КАДАММ ДН-2-350/2700-N | 2:1 | −4,8 дБ | ±1,5 дБ | ≤1,40 | ≤−160 дБн | 200 Вт |
| КАДАММ ДН-4-350/2700-N | 4:1 | −7,0 дБ | ±1,5 дБ | ≤1,35 | ≤−160 дБн | 200 Вт |
| КАДАММ ДН-10-350/2700-N | 10:1 | −10,5 дБ | ±1,2 дБ | ≤1,30 | ≤−160 дБн | 200 Вт |
| КАДАММ ДН-30-350/2700-N | 30:1 | −15,3 дБ | ±1,25 дБ | ≤1,30 | ≤−160 дБн | 200 Вт |
| КАДАММ ДН-100-350/2700-N | 100:1 | −20,1 дБ | ±1,5 дБ | ≤1,30 | ≤−160 дБн | 200 Вт |
| КАДАММ ДН-1000-350/2700-N | 1000:1 | −30,1 дБ | ±2,0 дБ | ≤1,30 | ≤−160 дБн | 200 Вт |
Исполнения различаются отношением деления, ослаблением на отвод, допуском и КСВН.
КАДАММ ДН-350/2700-N работает в полосах 350–2700 МГц: сети LTE-450, LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800 (диапазоны 3GPP B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38 и др.); TETRA для экстренных и оперативных служб (380–400 МГц); профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы). Ответвитель-таппер КАДАММ ДН-350/2700-N питает ветвь от магистрали с отводом от −4,8 до −30,1 дБ (по исполнению).
Комплект КАДАММ ДН-350/2700-N: ответвитель-таппер с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ДН-350/2700-N — 350–2700 МГц; они перекрывают диапазоны 3GPP B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41.
У КАДАММ ДН-350/2700-N отвод от −4,8 до −30,1 дБ (по исполнению).
У КАДАММ ДН-350/2700-N мощность 200 Вт средняя, PIM3 ≤−160 дБн при 2×43 дБм, КСВН не более 1,30–1,40 (по исполнению).
У КАДАММ ДН-350/2700-N разъёмы розетка N.
У КАДАММ ДН-350/2700-N: диапазон частот 350–2700 МГц. У КАДАММ ДН-698/2700-N: диапазон частот 698–960 / 1700–2700 МГц.
Делитель делит мощность поровну, таппер — в заданном отношении: магистраль теряет, на отвод уходит от −4,8 до −30,1 дБ (по исполнению). Поэтому тапперы ставят каскадом вдоль линии, а делители — в узлах разводки.
По уровню, который нужен антенне на отводе, с учётом потерь кабеля до неё: ближние к источнику антенны питают через большие отношения (2:1, 4:1, 10:1, 30:1, 100:1, 1000:1), дальние — через малые.
Гарантия на КАДАММ ДН-350/2700-N — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Ответвители неравноплечие (тапперы) серии КАДАММ ДН-350/2700-N — 2:1…1000:1, 350–2700 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
