Неравноплечие ответвители (тапперы) для DAS и радиосвязи: 340–617, 617–960 и 1700–2700 МГц, деление от 2:1 до 1000:1 (3–30 дБ), 200 Вт средней мощности, N (розетка), IP65.

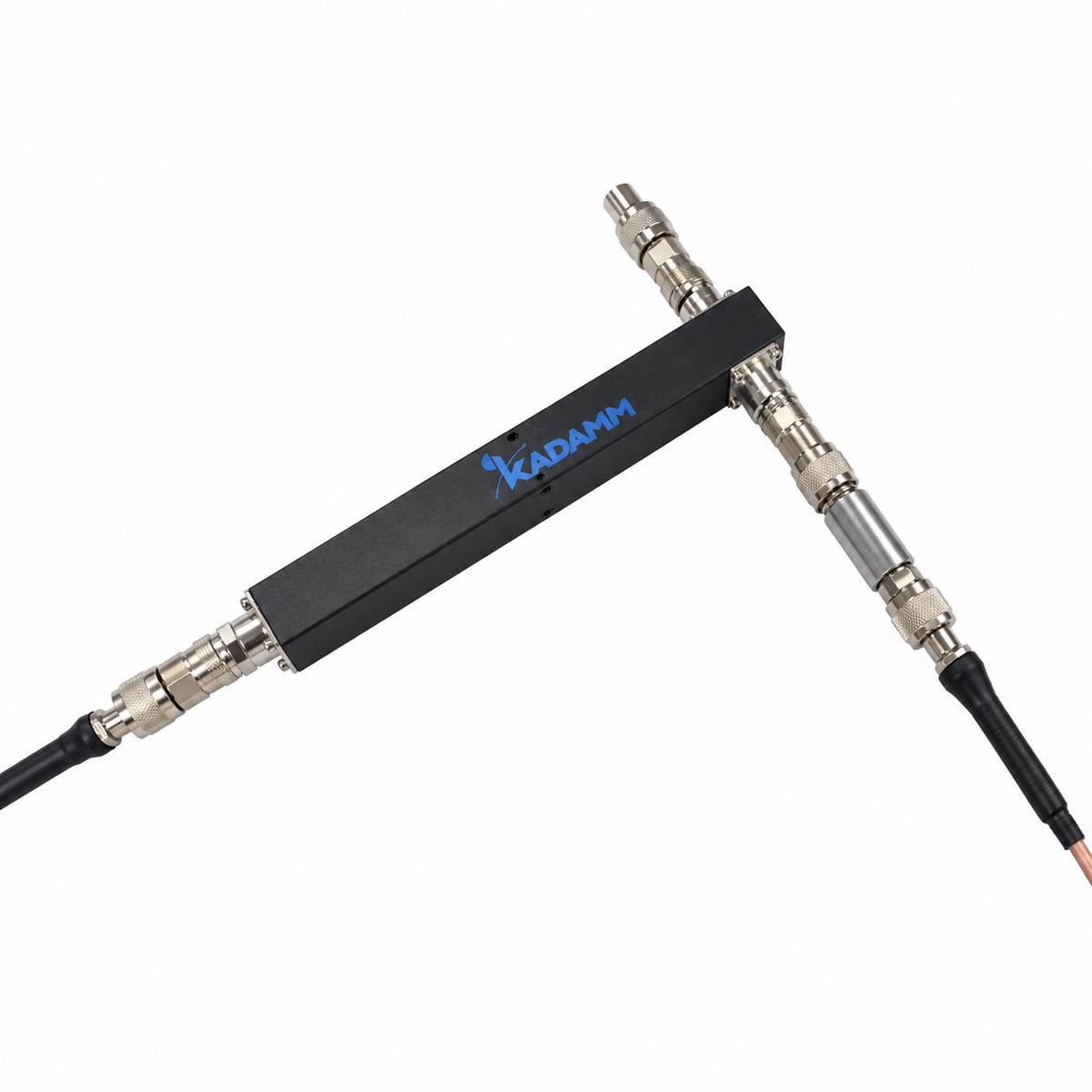

KADAMM ДН-340/2700-200 — направленный ответвитель, полоса 340–617 / 617–960 / 1700–2700 МГц. Основные данные: КСВН не более 1,35; мощность до 200 Вт; соединители — N-F. В карточке 10 исполнений; параметры каждого — в таблице «Исполнения».
Направленный ответвитель отводит с основного тракта заданную часть мощности на боковой выход — ответвление 3–30 дБ, а основная мощность проходит дальше. Отвод назван по ответвлению: чем больше число в дБ, тем меньше мощности уходит в отвод и тем меньше теряет основной тракт.
Потери основного тракта на ответвление считают по формуле −10·lg(1 − 10^(−C/10)), где C — ответвление в дБ: для 6 дБ это около 1,26 дБ, для 10 дБ — 0,46 дБ, для 20 дБ — 0,04 дБ (для 3 дБ — около 3,02 дБ). К ним добавляется вносимое ослабление самого ответвителя.
Сопряжение с трактом: КСВН не более 1,35 — от входа отражается не более 2 % падающей мощности; волновое сопротивление 50 Ом; допустимая мощность 200 Вт; соединители — N-F. Пол соединителя (вилка или розетка) указан в обозначении; ответная часть кабельной сборки должна быть того же типа, без промежуточных переходников.
Конструкция: исполнение — IP65, улица и помещения, рабочая температура −35…+75 °C.
| Параметр | Значение |
|---|---|
| Диапазоны | 340–617 / 617–960 / 1700–2700 МГц |
| Средняя мощность | 200 Вт |
| Точность ответвления | от ±1,0 до ±2,15 дБ (по номиналу и полосе) |
| КСВН входа | ≤1,30–1,35 |
| PIM | не нормируется |
| Волновое сопротивление | 50 Ом |
| Разъёмы | N (розетка) |
| Параметр | Значение |
|---|---|
| Корпус | алюминиевый сплав, окраска |
| Защита | IP65, улица и помещения |
| Рабочая температура | −35…+75 °C |
| Габариты | уточняйте у менеджера |
| Артикул | Деление | Ответвление | Потери в линии, дБ | КСВН |
|---|---|---|---|---|
| KADAMM ДН-3-340/2700-200 | 2:1 | 3 дБ | 1,4–3,10 | ≤1,35 |
| KADAMM ДН-5-340/2700-200 | 3:1 | 5 дБ | 0,99–2,50 | ≤1,35 |
| KADAMM ДН-6-340/2700-200 | 4:1 | 6 дБ | 0,75–1,75 | ≤1,35 |
| KADAMM ДН-7-340/2700-200 | 4:1 | 7 дБ | 0,65–1,45 | ≤1,35 |
| KADAMM ДН-8-340/2700-200 | 6:1 | 8 дБ | 0,45–1,40 | ≤1,35 |
| KADAMM ДН-10-340/2700-200 | 10:1 | 10 дБ | 0,20–0,80 | ≤1,30 |
| KADAMM ДН-13-340/2700-200 | 10:1 | 13 дБ | 0,13–0,80 | ≤1,30 |
| KADAMM ДН-15-340/2700-200 | 30:1 | 15 дБ | 0,01–0,45 | ≤1,30 |
| KADAMM ДН-20-340/2700-200 | 100:1 | 20 дБ | 0,01–0,40 | ≤1,30 |
| KADAMM ДН-30-340/2700-200 | 1000:1 | 30 дБ | 0,01–0,35 | ≤1,30 |
Частоты, полосы и разъёмы, не указанные в таблице, — уточняйте у менеджера.
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
В системах внутреннего покрытия ответвители ставят последовательно по магистрали: каждый отводит на свою антенну столько мощности, сколько нужно, а остальное идёт дальше. Подбором ответвления выравнивают уровни на антеннах, стоящих на разном расстоянии от источника.
Ответвители с большим ответвлением (20–30 дБ и более) применяют для контроля и измерений: к отводу подключают анализатор или датчик мощности, не нарушая работы основного тракта.
Ответвление. По требуемому уровню на антенне отвода и запасу на магистрали.
Полоса. Все системы — внутри 340–617 / 617–960 / 1700–2700 МГц.
Соединители. N-F — ответная часть того же типа, без переходников.
Таппер КАДАММ ДН-340/2700-200 выбранного номинала.
| Параметр | ДН-340/2700-200 | ACC-150/400 | AM-144/430 | ACD-1000 | ACR-150 | AT-150 | AC-100 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 340–2700 МГц | 136–174 / 400–430 МГц | 144–146 / 430–440 МГц | 100–1000 МГц | 134–173 МГц | 134–173 МГц | 70–138 МГц |
| Коэффициент усиления | — | 2,15 дБи | 2,15 / 3,5 дБи | 1–3,5 дБи | 9–13 дБи | 2,15–2,5 дБи | 2,5–6 дБи |
| Тип | Ответвители неравноплечие (тапперы) серии КАДАММ ДН-340/2700-200 | KADAMM ACC-150/400 | KADAMM AM-144/430 | KADAMM ACD-1000 | KADAMM ACR-150 | KADAMM AT-150 | KADAMM AC-100 |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Считают от источника к концу магистрали: уровень на входе ответвителя минус ответвление и потери кабеля до антенны должен дать нужную мощность на антенне. Ближние к источнику антенны получают отвод с большим ответвлением (меньше мощности), дальние — с меньшим.
Потери основного тракта на каждом ответвителе учитывают в расчёте следующих: малое ответвление (6 дБ) уносит с магистрали много мощности, большое (20 дБ) — почти ничего. Пришлите схему системы — посчитаем уровни и подберём ответвления. Ответвители с разным ответвлением выпускаются в одном корпусе, поэтому схему легко менять.
Делитель делит мощность поровну между выходами, ответвитель — неравно: в отвод уходит малая часть, в основной тракт — большая. Поэтому делители ставят в точках равного ветвления, а ответвители — по ходу магистрали к антеннам на разном удалении. Ответвители с разным ответвлением позволяют выровнять уровни на антеннах.
У ответвителя есть ещё направленность: отвод чувствителен к волне в одну сторону. Это позволяет применять его и для измерений падающей и отражённой мощности в работающем тракте. В одной системе обычно сочетают и те и другие: делители в узлах, ответвители по магистралям.
Допустимая мощность — 200 Вт. Если через устройство идут несколько несущих, в этот предел должна укладываться их суммарная средняя мощность, а пиковая мощность при совпадении фаз несущих может быть заметно выше средней — запас закладывают именно на неё.
Предел относится к согласованному тракту: при большом КСВН нагрузки часть мощности возвращается и нагревает элементы. Поэтому свободные порты закрывают согласованными нагрузками, а КСВН линии проверяют после монтажа. В аппаратных без кондиционирования запас по мощности увеличивают.
Соединители — N-F. Ответную часть кабельной сборки берут того же типа и противоположного пола: к розетке — вилку. Переходники между типами в тракте нежелательны: каждый добавляет вносимое ослабление, отражение и ещё одну точку, где растёт интермодуляция.
Соединители затягивают моментным ключом с усилием, рекомендованным для своего типа, без перекоса кабеля; на улице соединения защищают термоусадкой или лентой. Подберём кабельные сборки KADAMM с нужными соединителями и длиной. Если соединитель изношен или повреждён, его меняют целиком, не ограничиваясь подтяжкой.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM ДН-340/2700-200, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ДН-340/2700-200 могут уточняться без уведомления.
