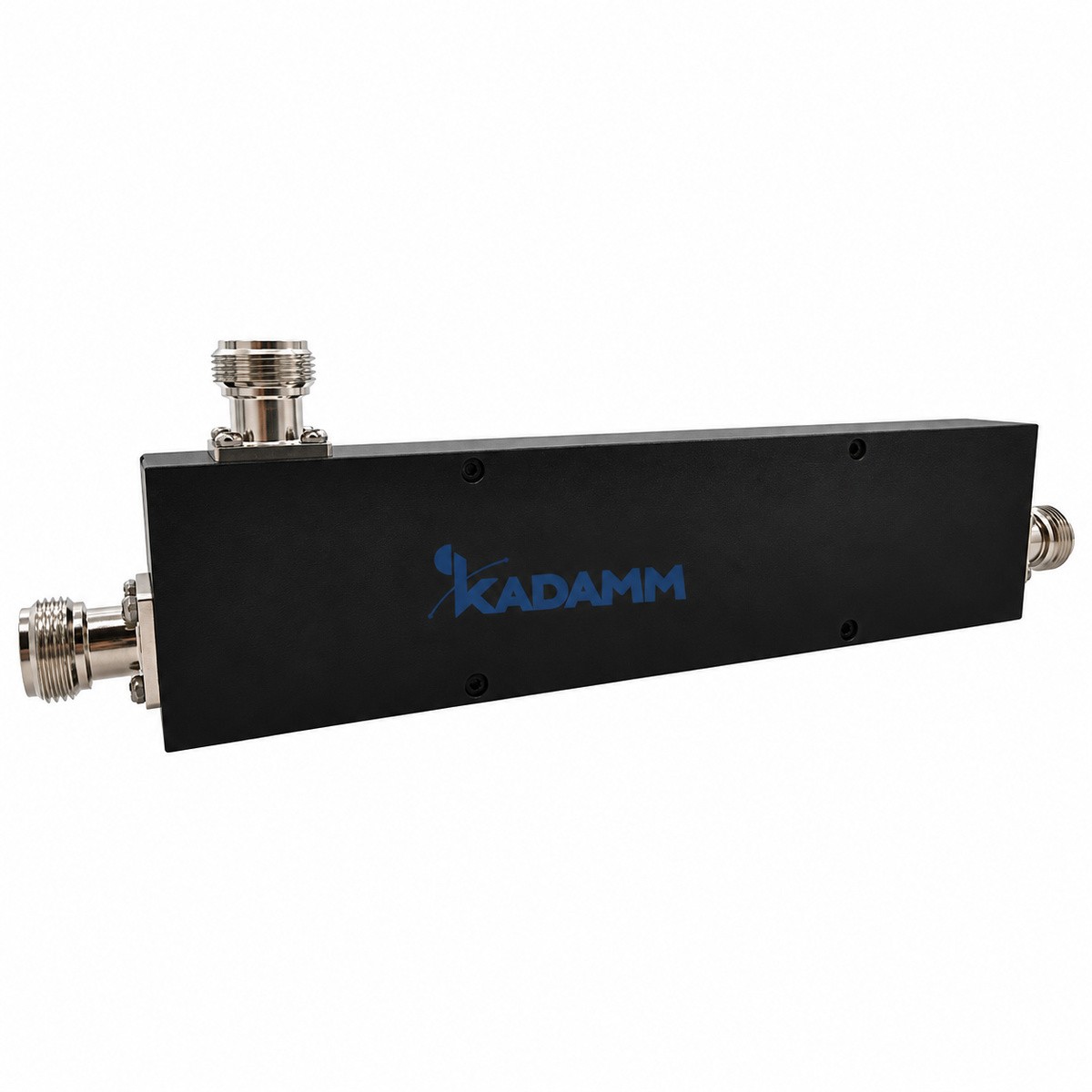

КАДАММ НО-88/108-N — направленные ответвители 88–108 МГц: переходное ослабление 6–30 дБ, допуск ±0,5 дБ, развязка ≥20 дБ, КСВН ≤1,30. Мощность 200 Вт средняя, разъёмы розетка N. Исполнений в серии — 5, применение: ответвление мощности в распределённых сетях, контроль и измерения в тракте радиосвязи. Оборудование KADAMM поставляется с паспортом изделия.
Направленные ответвители КАДАММ НО-88/108-N отводят заданную часть мощности магистрали в полосе 88–108 МГц: переходное ослабление 6–30 дБ (по исполнению), допуск ±0,5 дБ.
Вносимые потери в магистрали — плата за отвод: чем сильнее связь, тем они больше. Развязка ≥20 дБ, КСВН ≤1,30.
Допустимая мощность 200 Вт средняя. Соединители розетка N, волновое сопротивление 50 Ом, рабочая температура −25 … +75 °C. Исполнений в карточке: 5.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 88–108 МГц |
| Переходное ослабление | 6–30 дБ (по исполнению) |
| Допуск ответвления | ±0,5 дБ |
| Развязка | ≥20 дБ |
| КСВН | ≤1,30 |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −25 … +75 °C |
| Артикул | Ослабление | Допуск | Развязка | КСВН | Мощность |
|---|---|---|---|---|---|
| КАДАММ НО-6-88/108-N | 6 дБ | ±0,5 дБ | ≥20 дБ | ≤1,30 | 200 Вт |
| КАДАММ НО-10-88/108-N | 10 дБ | ±0,5 дБ | ≥20 дБ | ≤1,30 | 200 Вт |
| КАДАММ НО-15-88/108-N | 15 дБ | ±0,5 дБ | ≥20 дБ | ≤1,30 | 200 Вт |
| КАДАММ НО-20-88/108-N | 20 дБ | ±0,5 дБ | ≥20 дБ | ≤1,30 | 200 Вт |
| КАДАММ НО-30-88/108-N | 30 дБ | ±0,5 дБ | ≥20 дБ | ≤1,30 | 200 Вт |
Исполнения различаются переходным ослаблением.
КАДАММ НО-88/108-N работает в полосах 88–108 МГц. Направленный ответвитель КАДАММ НО-88/108-N отводит часть мощности магистрали — переходное ослабление 6–30 дБ (по исполнению).
Комплект КАДАММ НО-88/108-N: направленный ответвитель с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ НО-88/108-N — 88–108 МГц.
У КАДАММ НО-88/108-N переходное ослабление 6–30 дБ (по исполнению), развязка ≥20 дБ.
У КАДАММ НО-88/108-N мощность 200 Вт средняя, КСВН ≤1,30.
У КАДАММ НО-88/108-N разъёмы розетка N, рабочая температура −25 … +75 °C.
У КАДАММ НО-88/108-N: диапазон частот 88–108 МГц, развязка ≥20 дБ, КСВН ≤1,30. У КАДАММ НО-136/174-N: диапазон частот 136–174 МГц, развязка не менее 26–45 дБ (по исполнению), КСВН ≤1,25.
Ослабление сигнала с выхода магистрали на отвод: ≥20 дБ. Чем она выше, тем меньше отражённая от нагрузки волна влияет на уровень на отводе.
Гарантия на КАДАММ НО-88/108-N — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Ответвители направленные коаксиальные серии КАДАММ НО-88/108-N — 6–30 дБ, 88–108 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
