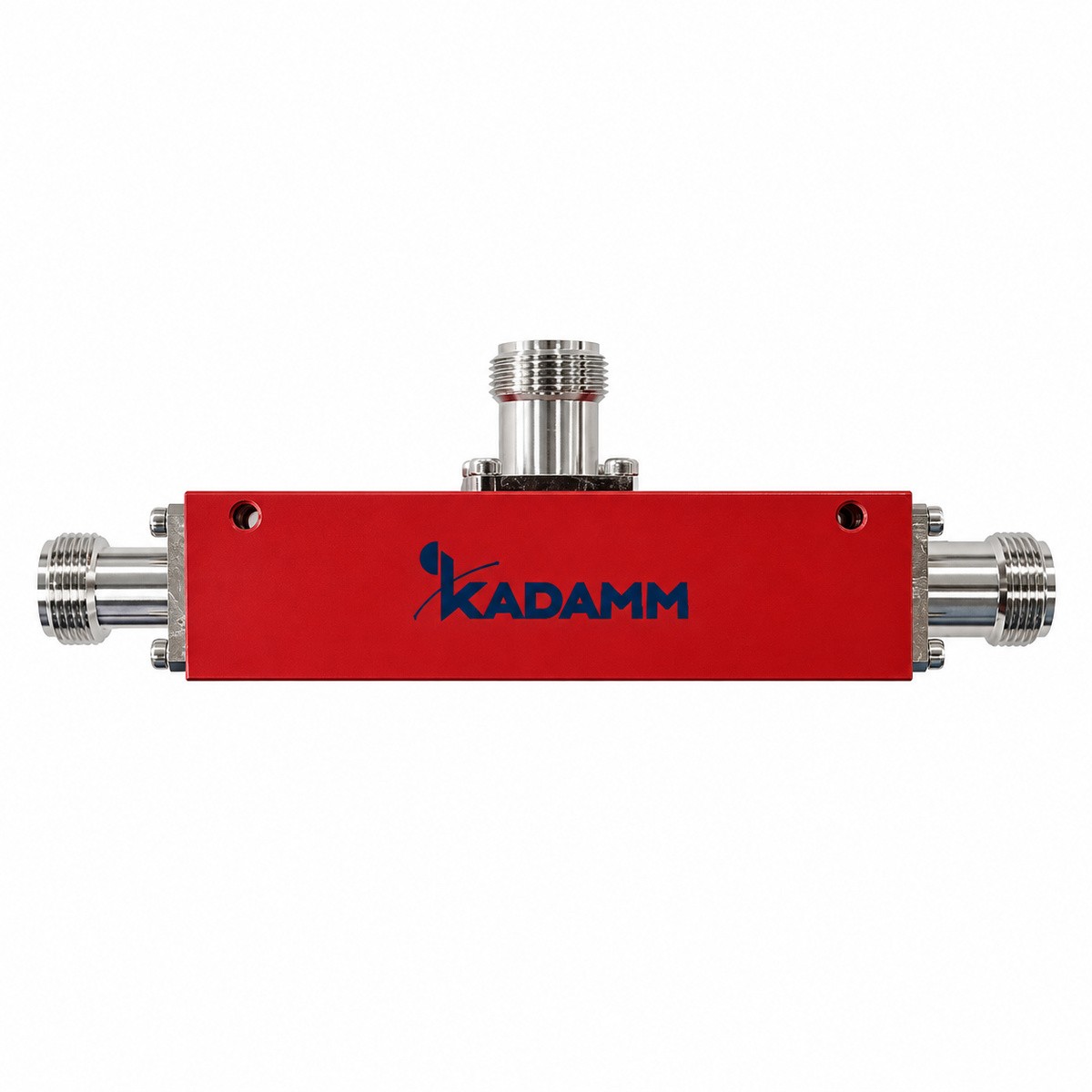

КАДАММ ДН-136/174-N — тапперы (неравноплечие ответвители) 136–174 МГц с отношением деления от 2:1 до 1000:1: ослабление на отвод от −4,8 до −30,1 дБ, потери магистрали 0,3–2,3 дБ, допуск ±1,0 дБ, КСВН не более 1,25–1,40. Мощность 300 Вт средняя, разъёмы розетка N. Исполнений в серии — 10, применение: каскадная разводка мощности по антеннам распределённых сетей и систем радиосвязи. Оборудование KADAMM поставляется с паспортом изделия.
Тапперы (неравноплечие ответвители) КАДАММ ДН-136/174-N делят мощность магистрали в заданном отношении в полосе 136–174 МГц: 2:1, 3:1, 4:1, 5:1, 6:1, 10:1, 20:1, 30:1, 100:1, 1000:1.
Ослабление на отвод от −4,8 до −30,1 дБ (по исполнению), потери магистрали 0,3–2,3 дБ (по исполнению), допуск ответвления ±1,0 дБ, КСВН не более 1,25–1,40 (по исполнению). Большая часть мощности идёт дальше по линии, на отвод — заданная доля: так по одной магистрали питают несколько антенн с выравниванием уровней.
Допустимая мощность 300 Вт средняя. Исполнений в карточке: 10.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 136–174 МГц |
| Коэффициенты деления | 2:1, 3:1, 4:1, 5:1, 6:1, 10:1, 20:1, 30:1, 100:1, 1000:1 |
| Отвод | от −4,8 до −30,1 дБ (по исполнению) |
| Потери магистрали | 0,3–2,3 дБ (по исполнению) |
| Допуск ответвления | ±1,0 дБ |
| КСВН | не более 1,25–1,40 (по исполнению) |
| Мощность | 300 Вт средняя |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Артикул | Деление | Магистраль | Отвод | Допуск | КСВН | Мощность |
|---|---|---|---|---|---|---|
| КАДАММ ДН-2-136/174-N | 2:1 | −2,3 дБ | −4,8 дБ | ±1,0 дБ | ≤1,40 | 300 Вт |
| КАДАММ ДН-3-136/174-N | 3:1 | −1,8 дБ | −6,1 дБ | ±1,0 дБ | ≤1,40 | 300 Вт |
| КАДАММ ДН-4-136/174-N | 4:1 | −1,6 дБ | −7,0 дБ | ±1,0 дБ | ≤1,35 | 300 Вт |
| КАДАММ ДН-5-136/174-N | 5:1 | −1,35 дБ | −7,8 дБ | ±1,0 дБ | ≤1,35 | 300 Вт |
| КАДАММ ДН-6-136/174-N | 6:1 | −1,1 дБ | −8,5 дБ | ±1,0 дБ | ≤1,25 | 300 Вт |
| КАДАММ ДН-10-136/174-N | 10:1 | −0,9 дБ | −10,4 дБ | ±1,0 дБ | ≤1,25 | 300 Вт |
| КАДАММ ДН-20-136/174-N | 20:1 | −0,5 дБ | −13,2 дБ | ±1,0 дБ | ≤1,25 | 300 Вт |
| КАДАММ ДН-30-136/174-N | 30:1 | −0,5 дБ | −15,1 дБ | ±1,0 дБ | ≤1,25 | 300 Вт |
| КАДАММ ДН-100-136/174-N | 100:1 | −0,4 дБ | −20,1 дБ | ±1,0 дБ | ≤1,25 | 300 Вт |
| КАДАММ ДН-1000-136/174-N | 1000:1 | −0,3 дБ | −30,1 дБ | ±1,0 дБ | ≤1,25 | 300 Вт |
Исполнения различаются отношением деления, потерями магистрали, ослаблением на отвод и КСВН.
КАДАММ ДН-136/174-N работает в полосах 136–174 МГц: профессиональная радиосвязь VHF 136–174 МГц (DMR, аналоговые FM-системы). Ответвитель-таппер КАДАММ ДН-136/174-N питает ветвь от магистрали с отводом от −4,8 до −30,1 дБ (по исполнению), потери магистрали 0,3–2,3 дБ (по исполнению).
Комплект КАДАММ ДН-136/174-N: ответвитель-таппер с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ДН-136/174-N — 136–174 МГц: профессиональная радиосвязь VHF 136–174 МГц (DMR, аналоговые FM-системы).
У КАДАММ ДН-136/174-N потери магистрали 0,3–2,3 дБ (по исполнению), отвод от −4,8 до −30,1 дБ (по исполнению).
У КАДАММ ДН-136/174-N мощность 300 Вт средняя, КСВН не более 1,25–1,40 (по исполнению).
У КАДАММ ДН-136/174-N разъёмы розетка N.
У КАДАММ ДН-136/174-N: диапазон частот 136–174 МГц. У КАДАММ ДН-138/520-N: диапазон частот 138–520 МГц.
Делитель делит мощность поровну, таппер — в заданном отношении: магистраль теряет 0,3–2,3 дБ (по исполнению), на отвод уходит от −4,8 до −30,1 дБ (по исполнению). Поэтому тапперы ставят каскадом вдоль линии, а делители — в узлах разводки.
По уровню, который нужен антенне на отводе, с учётом потерь кабеля до неё: ближние к источнику антенны питают через большие отношения (2:1, 3:1, 4:1, 5:1, 6:1, 10:1, 20:1, 30:1, 100:1, 1000:1), дальние — через малые.
Гарантия на КАДАММ ДН-136/174-N — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Ответвители неравноплечие (тапперы) серии КАДАММ ДН-136/174-N — 2:1…1000:1, 136–174 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
