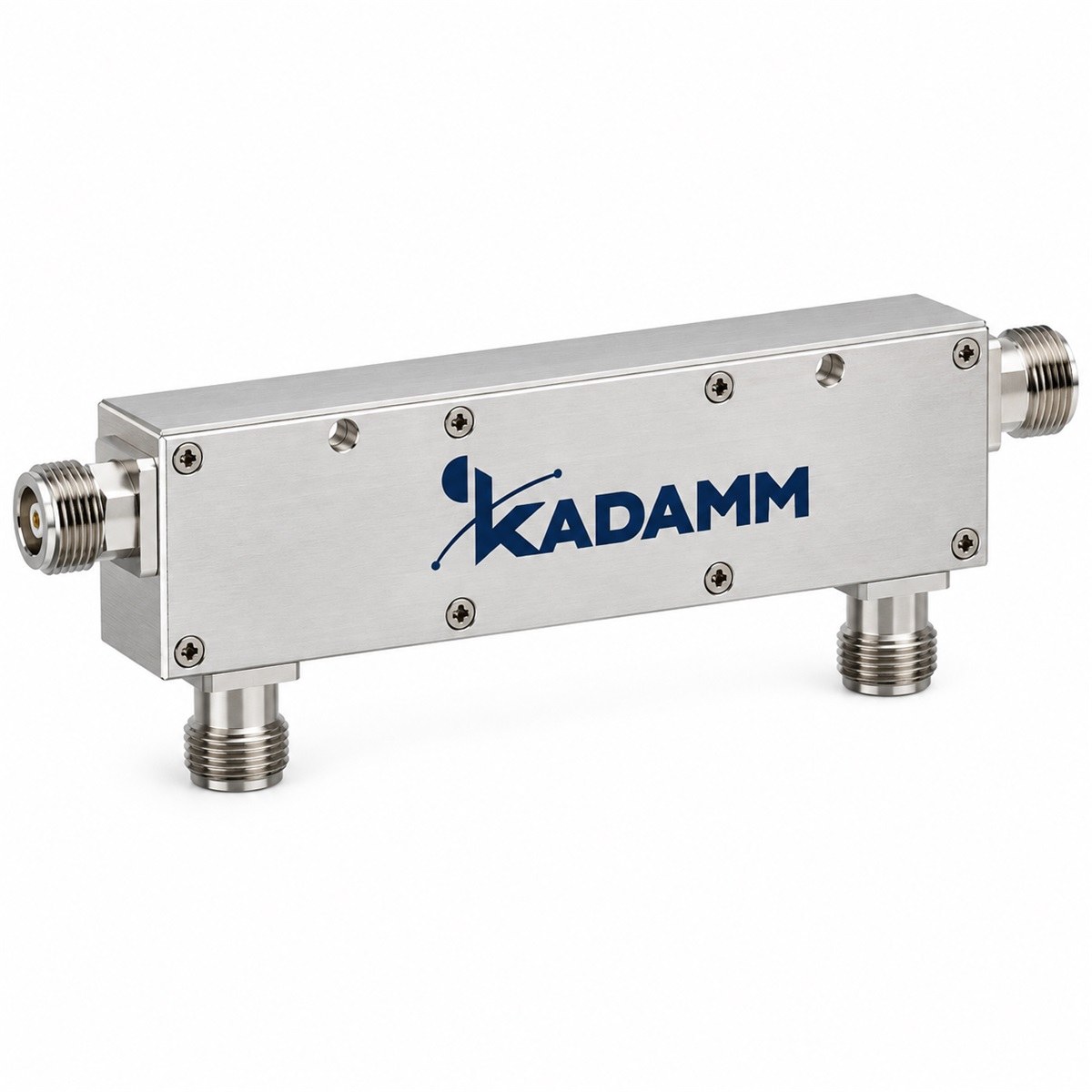

КАДАММ ОНД-470/860-N — двунаправленные ответвители (отводы падающей и отражённой волны) 470–860 МГц: переходное ослабление 6–30 дБ, допуск ±1,5–2,5 дБ, вносимые потери не более 0,3–1,75 дБ, развязка не менее 21–43 дБ, КСВН ≤1,30. Мощность 200 Вт средняя, разъёмы розетка N. Исполнений в серии — 6, применение: ответвление мощности в распределённых сетях, контроль и измерения в тракте радиосвязи. Оборудование KADAMM поставляется с паспортом изделия.
Двунаправленные ответвители КАДАММ ОНД-470/860-N имеют два отвода: на один выводится часть падающей волны, на другой — отражённой. Одним изделием контролируют и уровень сигнала, и согласование тракта в полосе 470–860 МГц.
Переходное ослабление 6–30 дБ (по исполнению), допуск ±1,5–2,5 дБ (по исполнению), вносимые потери в магистрали не более 0,3–1,75 дБ (по исполнению), развязка не менее 21–43 дБ (по исполнению), КСВН ≤1,30.
Допустимая мощность 200 Вт средняя. Соединители розетка N, волновое сопротивление 50 Ом, рабочая температура −25 … +75 °C. Исполнений в карточке: 6.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 470–860 МГц |
| Отводы | два: падающая и отражённая волна |
| Переходное ослабление | 6–30 дБ (по исполнению) |
| Допуск ответвления | ±1,5–2,5 дБ (по исполнению) |
| Вносимые потери | не более 0,3–1,75 дБ (по исполнению) |
| Развязка | не менее 21–43 дБ (по исполнению) |
| КСВН | ≤1,30 |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −25 … +75 °C |
| Артикул | Ослабление | Допуск | Потери | Развязка | КСВН | Мощность |
|---|---|---|---|---|---|---|
| КАДАММ ОНД-6-470/860-N | 6 дБ | ±1,5 дБ | ≤1,75 дБ | ≥21 дБ | ≤1,30 | 200 Вт |
| КАДАММ ОНД-8-470/860-N | 8 дБ | ±1,8 дБ | ≤1,35 дБ | ≥23 дБ | ≤1,30 | 200 Вт |
| КАДАММ ОНД-10-470/860-N | 10 дБ | ±2,0 дБ | ≤0,9 дБ | ≥25 дБ | ≤1,30 | 200 Вт |
| КАДАММ ОНД-15-470/860-N | 15 дБ | ±2,0 дБ | ≤0,7 дБ | ≥28 дБ | ≤1,30 | 200 Вт |
| КАДАММ ОНД-20-470/860-N | 20 дБ | ±2,0 дБ | ≤0,5 дБ | ≥30 дБ | ≤1,30 | 200 Вт |
| КАДАММ ОНД-30-470/860-N | 30 дБ | ±2,5 дБ | ≤0,3 дБ | ≥43 дБ | ≤1,30 | 200 Вт |
Исполнения различаются переходным ослаблением, допуском, вносимыми потерями и развязкой.
КАДАММ ОНД-470/860-N работает в полосах 470–860 МГц: сети LTE 700 (APT) (диапазоны 3GPP B28/n28). Направленный ответвитель КАДАММ ОНД-470/860-N отводит часть мощности магистрали — переходное ослабление 6–30 дБ (по исполнению).
Комплект КАДАММ ОНД-470/860-N: направленный ответвитель с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ОНД-470/860-N — 470–860 МГц; они перекрывают диапазоны 3GPP B28/n28.
У КАДАММ ОНД-470/860-N вносимые потери не более 0,3–1,75 дБ (по исполнению), переходное ослабление 6–30 дБ (по исполнению), развязка не менее 21–43 дБ (по исполнению).
У КАДАММ ОНД-470/860-N мощность 200 Вт средняя, КСВН ≤1,30.
У КАДАММ ОНД-470/860-N разъёмы розетка N, рабочая температура −25 … +75 °C.
У КАДАММ ОНД-470/860-N: диапазон частот 470–860 МГц, вносимые потери не более 0,3–1,75 дБ (по исполнению), переходное ослабление 6–30 дБ (по исполнению), развязка не менее 21–43 дБ (по исполнению). У КАДАММ ОНД-138/960-N: диапазон частот 138–960 МГц, вносимые потери не более 0,3–3,65 дБ (по исполнению), переходное ослабление 3–40 дБ (по исполнению), развязка не менее 18–50 дБ (по исполнению).
Чтобы одновременно снимать падающую и отражённую волну: по их отношению считают КСВН тракта и проверяют передатчик и антенну без разрыва линии.
Да: неиспользуемый отвод нагружают согласованной нагрузкой КАДАММ НС, остаётся направленный ответвитель с переходным ослаблением по исполнению (6–30 дБ (по исполнению)).
Гарантия на КАДАММ ОНД-470/860-N — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Ответвители направленные двунаправленные серии КАДАММ ОНД-470/860-N — 6–30 дБ, 470–860 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
