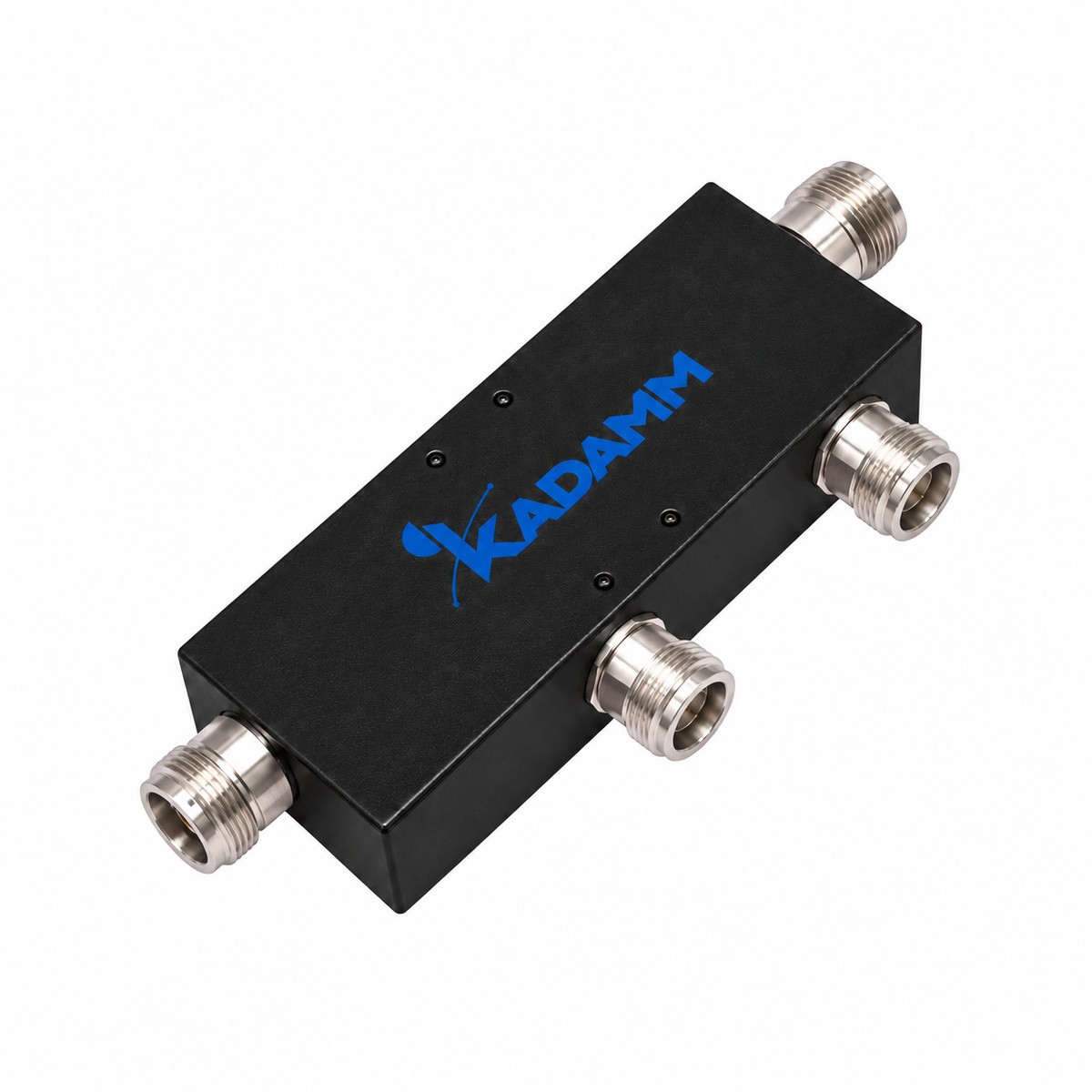

КАДАММ НО-698/2700-N-DC — направленные ответвители с проходом постоянного тока по всем портам 698–2700 МГц: переходное ослабление 5–30 дБ, допуск ±1,0–2,0 дБ, вносимые потери не более 0,3–2,6 дБ, направленность ≥15 дБ, КСВН ≤1,45. Мощность 200 Вт средняя на порт, разъёмы розетка N. Исполнений в серии — 9, применение: контроль мощности в фидере антенн с мачтовыми усилителями и приводами наклона RET — питание проходит через ответвитель без отдельного инжектора. Оборудование KADAMM поставляется с паспортом изделия.
Направленные ответвители КАДАММ НО-698/2700-N-DC отводят заданную часть мощности магистрали в полосе 698–2700 МГц: переходное ослабление 5–30 дБ (по исполнению), допуск ±1,0–2,0 дБ (по исполнению).
Постоянный ток проходит через ответвитель по всем портам, номинальное напряжение ≥36 В, ток до 2 А, падение напряжения ≤0,1 В при 24 В, пробивное напряжение ≥250 В: мачтовый усилитель или привод наклона антенны RET питаются по тому же фидеру, отдельный инжектор питания не нужен.
Вносимые потери в магистрали не более 0,3–2,6 дБ (по исполнению), направленность ≥15 дБ, КСВН ≤1,45. Допустимая мощность 200 Вт средняя на порт. Соединители розетка N, волновое сопротивление 50 Ом, рабочая температура −25 … +75 °C. Исполнений в карточке: 9.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–2700 МГц |
| Переходное ослабление | 5–30 дБ (по исполнению) |
| Допуск ответвления | ±1,0–2,0 дБ (по исполнению) |
| Вносимые потери | не более 0,3–2,6 дБ (по исполнению) |
| Направленность | ≥15 дБ |
| КСВН | ≤1,45 |
| Мощность | 200 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
| Проход постоянного тока | по всем портам, номинальное напряжение ≥36 В, ток до 2 А, падение напряжения ≤0,1 В при 24 В, пробивное напряжение ≥250 В |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −25 … +75 °C |
| Масса | 0,25 кг |
| Артикул | Ослабление | Допуск | Потери | КСВН | Мощность |
|---|---|---|---|---|---|
| КАДАММ НО-5-698/2700-N-DC | 5 дБ | ±1,0 дБ | ≤2,6 дБ | ≤1,45 | 200 Вт |
| КАДАММ НО-6-698/2700-N-DC | 6 дБ | ±1,0 дБ | ≤2,06 дБ | ≤1,45 | 200 Вт |
| КАДАММ НО-7-698/2700-N-DC | 7 дБ | ±1,0 дБ | ≤1,6 дБ | ≤1,45 | 200 Вт |
| КАДАММ НО-8-698/2700-N-DC | 8 дБ | ±1,2 дБ | ≤1,4 дБ | ≤1,45 | 200 Вт |
| КАДАММ НО-10-698/2700-N-DC | 10 дБ | ±1,2 дБ | ≤1,2 дБ | ≤1,45 | 200 Вт |
| КАДАММ НО-15-698/2700-N-DC | 15 дБ | ±1,2 дБ | ≤0,74 дБ | ≤1,45 | 200 Вт |
| КАДАММ НО-20-698/2700-N-DC | 20 дБ | ±1,2 дБ | ≤0,6 дБ | ≤1,45 | 200 Вт |
| КАДАММ НО-25-698/2700-N-DC | 25 дБ | ±1,5 дБ | ≤0,4 дБ | ≤1,45 | 200 Вт |
| КАДАММ НО-30-698/2700-N-DC | 30 дБ | ±2,0 дБ | ≤0,3 дБ | ≤1,45 | 200 Вт |
Исполнения различаются переходным ослаблением, допуском и вносимыми потерями.
КАДАММ НО-698/2700-N-DC работает в полосах 698–2700 МГц: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Направленный ответвитель КАДАММ НО-698/2700-N-DC отводит часть мощности магистрали — переходное ослабление 5–30 дБ (по исполнению), направленность ≥15 дБ.
Комплект КАДАММ НО-698/2700-N-DC: направленный ответвитель с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ НО-698/2700-N-DC — 698–2700 МГц; они перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41.
У КАДАММ НО-698/2700-N-DC вносимые потери не более 0,3–2,6 дБ (по исполнению), переходное ослабление 5–30 дБ (по исполнению), направленность ≥15 дБ.
У КАДАММ НО-698/2700-N-DC мощность 200 Вт средняя на порт, КСВН ≤1,45.
У КАДАММ НО-698/2700-N-DC разъёмы розетка N, масса 0,25 кг, рабочая температура −25 … +75 °C.
У КАДАММ НО-698/2700-N-DC: диапазон частот 698–2700 МГц, вносимые потери не более 0,3–2,6 дБ (по исполнению), переходное ослабление 5–30 дБ (по исполнению), КСВН ≤1,45. У КАДАММ НО-138/960-N: диапазон частот 138–960 МГц, вносимые потери не более 0,4–1,75 дБ (по исполнению), переходное ослабление 6–30 дБ (по исполнению), КСВН ≤1,30.
Если в фидере стоит мачтовый усилитель или антенна с приводом наклона RET, их питание идёт по центральной жиле кабеля. Обычный ответвитель этот ток не пропускает, и перед ним ставят инжектор. Здесь ток проходит по всем портам, номинальное напряжение ≥36 В, ток до 2 А, падение напряжения ≤0,1 В при 24 В, пробивное напряжение ≥250 В.
Гарантия на КАДАММ НО-698/2700-N-DC — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Ответвители направленные с проходом постоянного тока серии КАДАММ НО-698/2700-N-DC — 5–30 дБ, 698–2700 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
