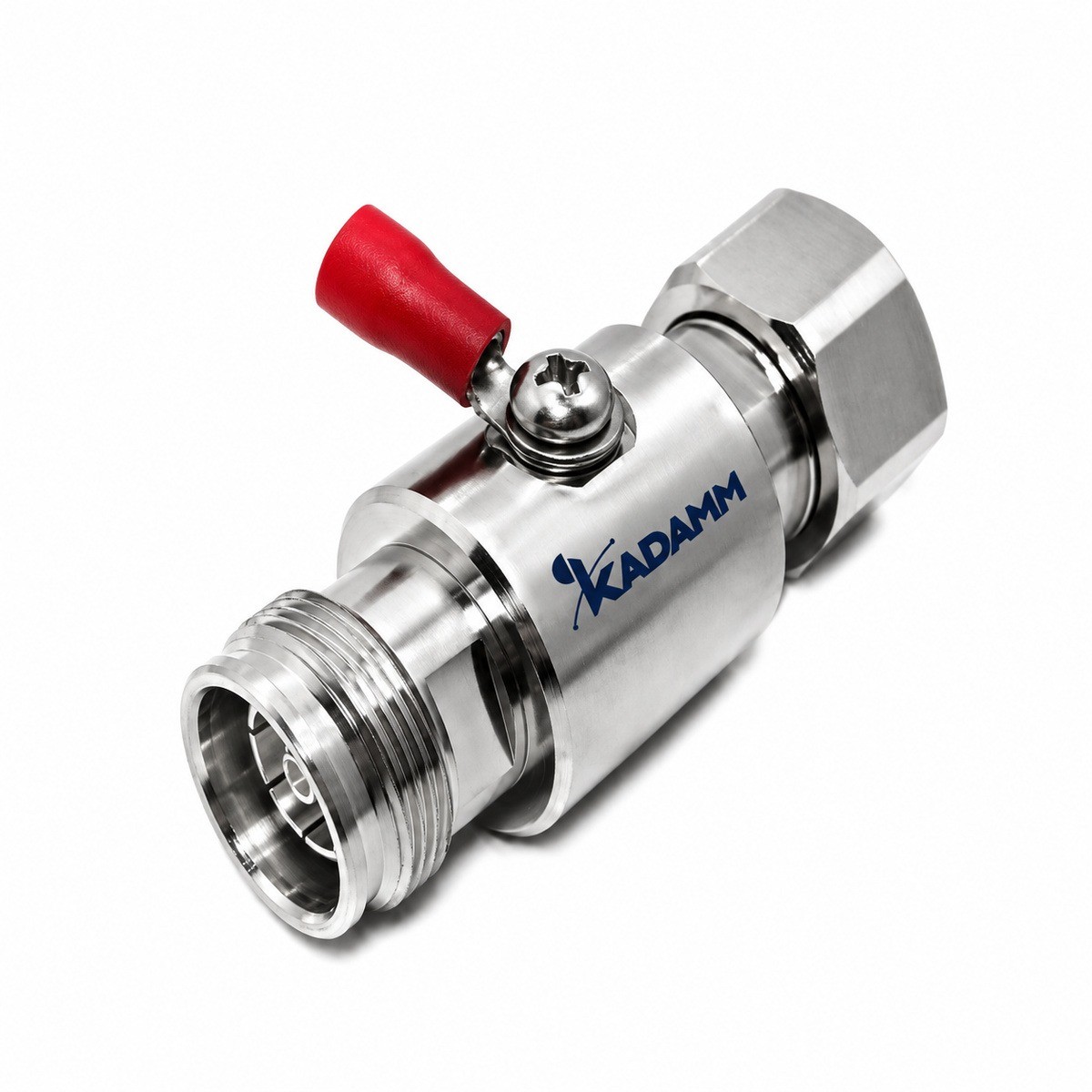

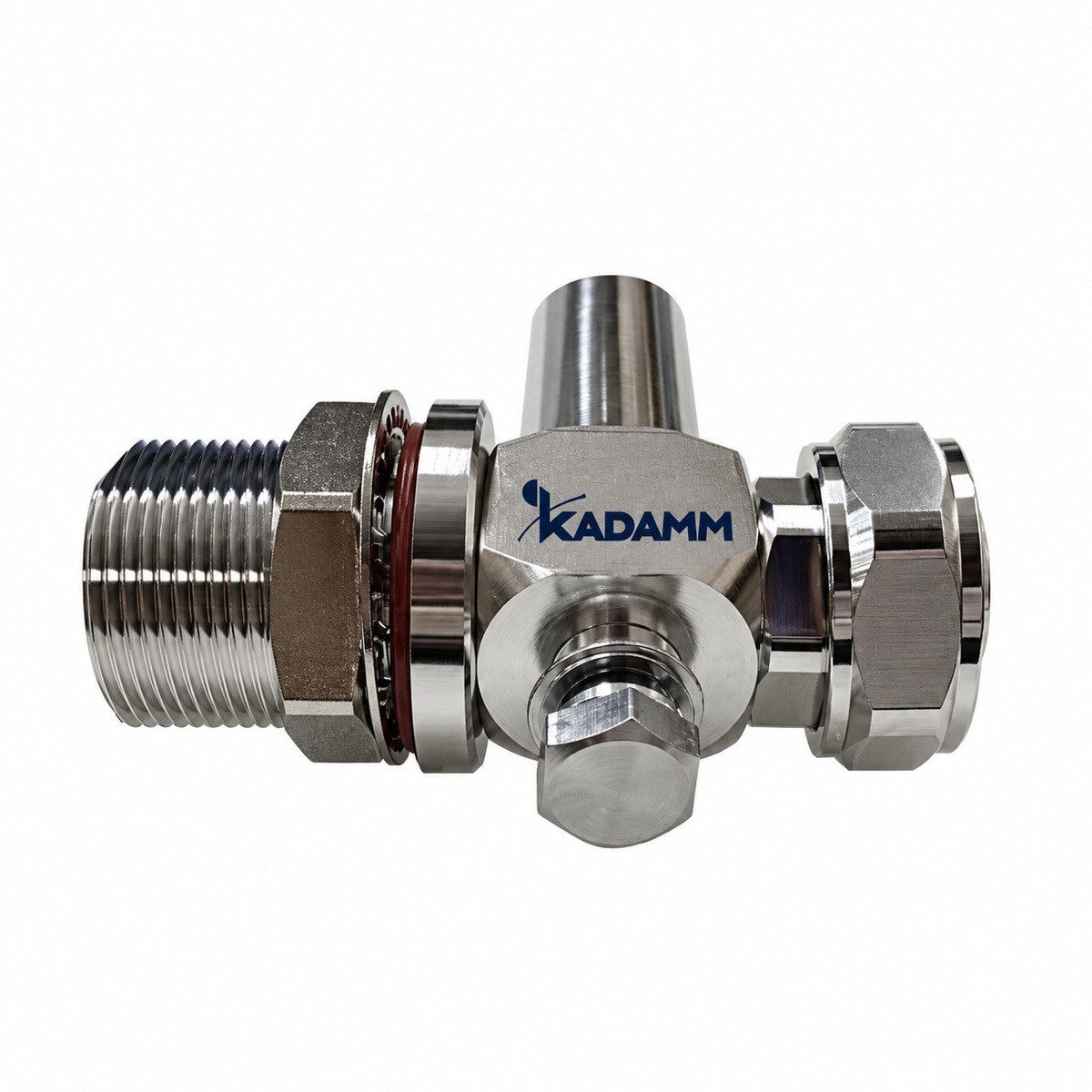

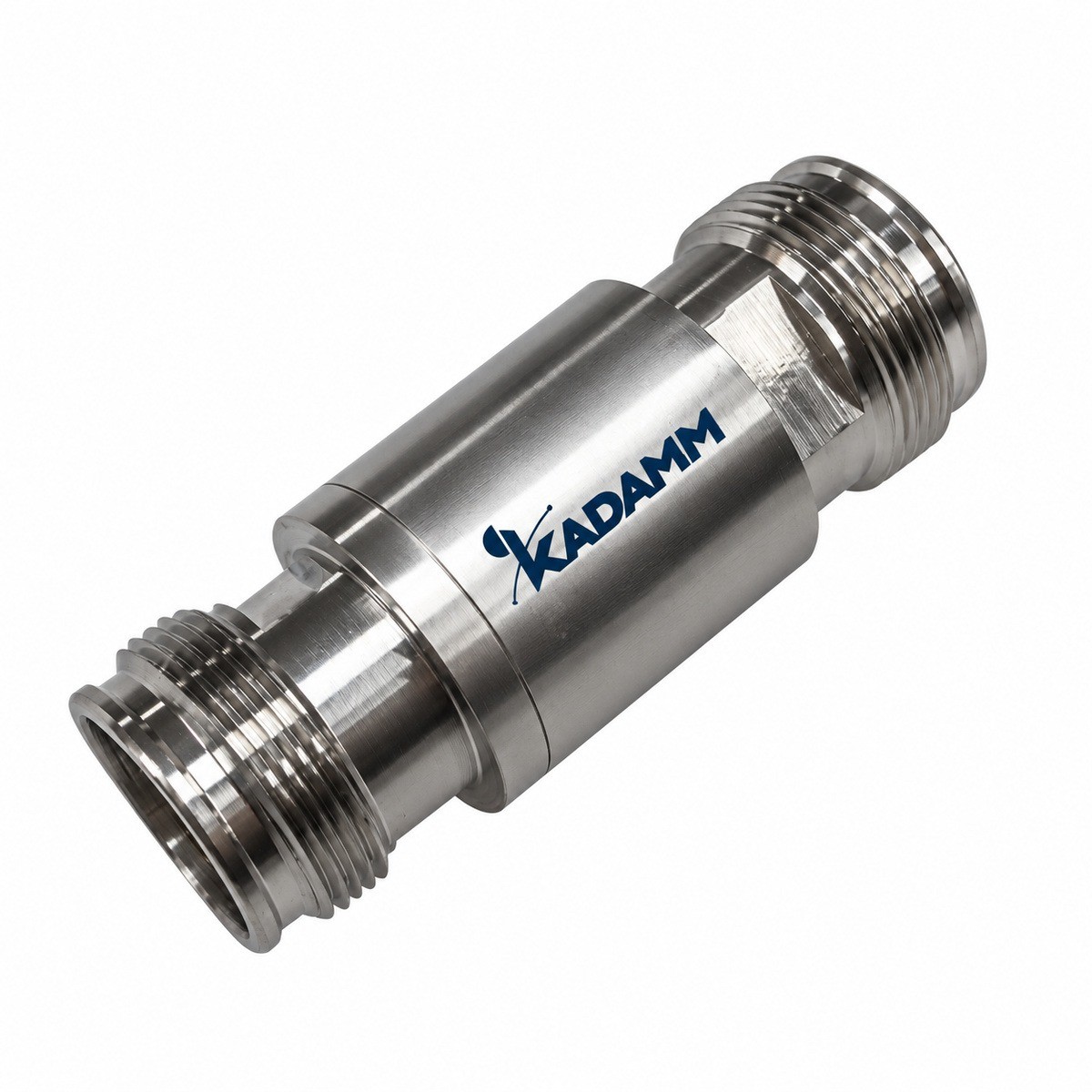

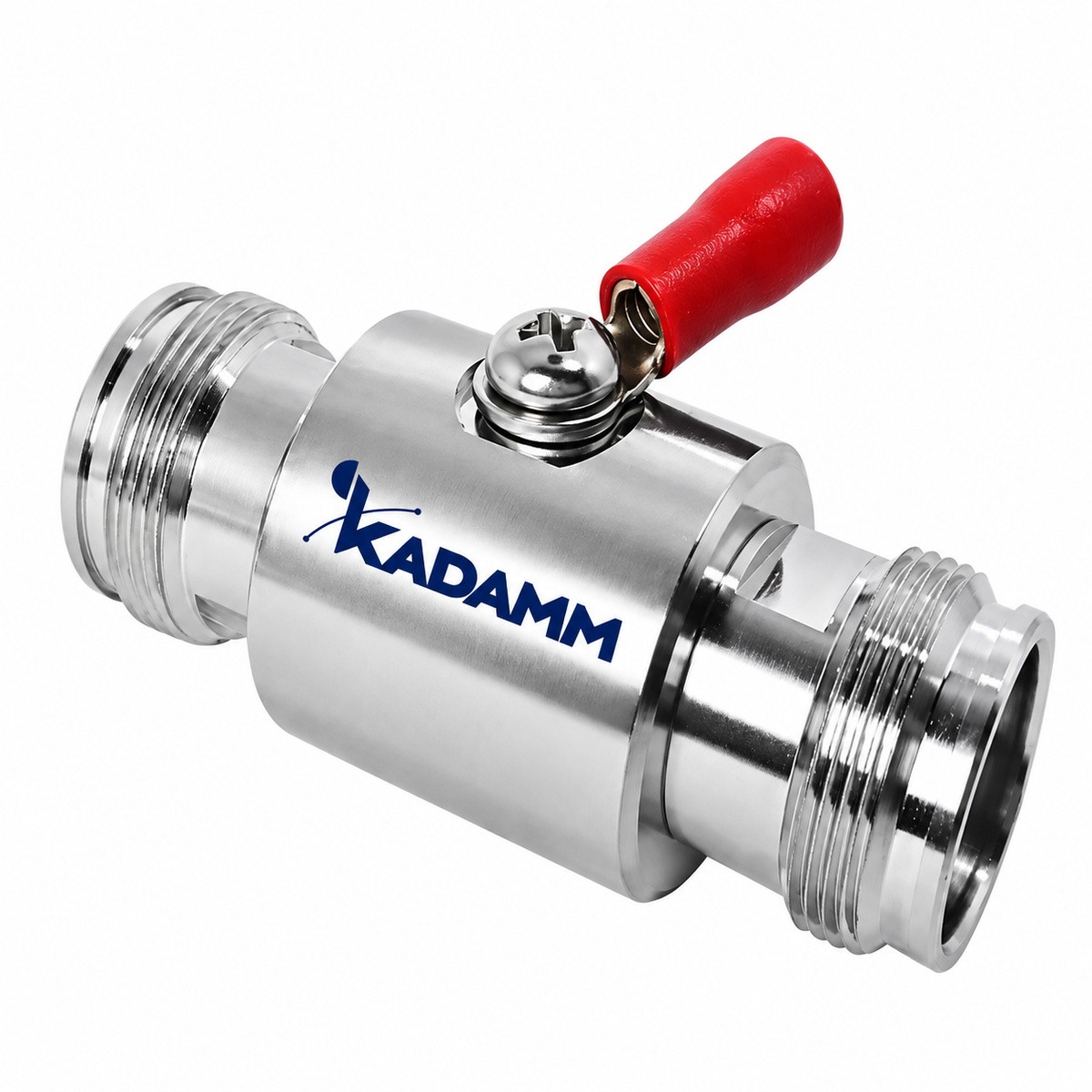

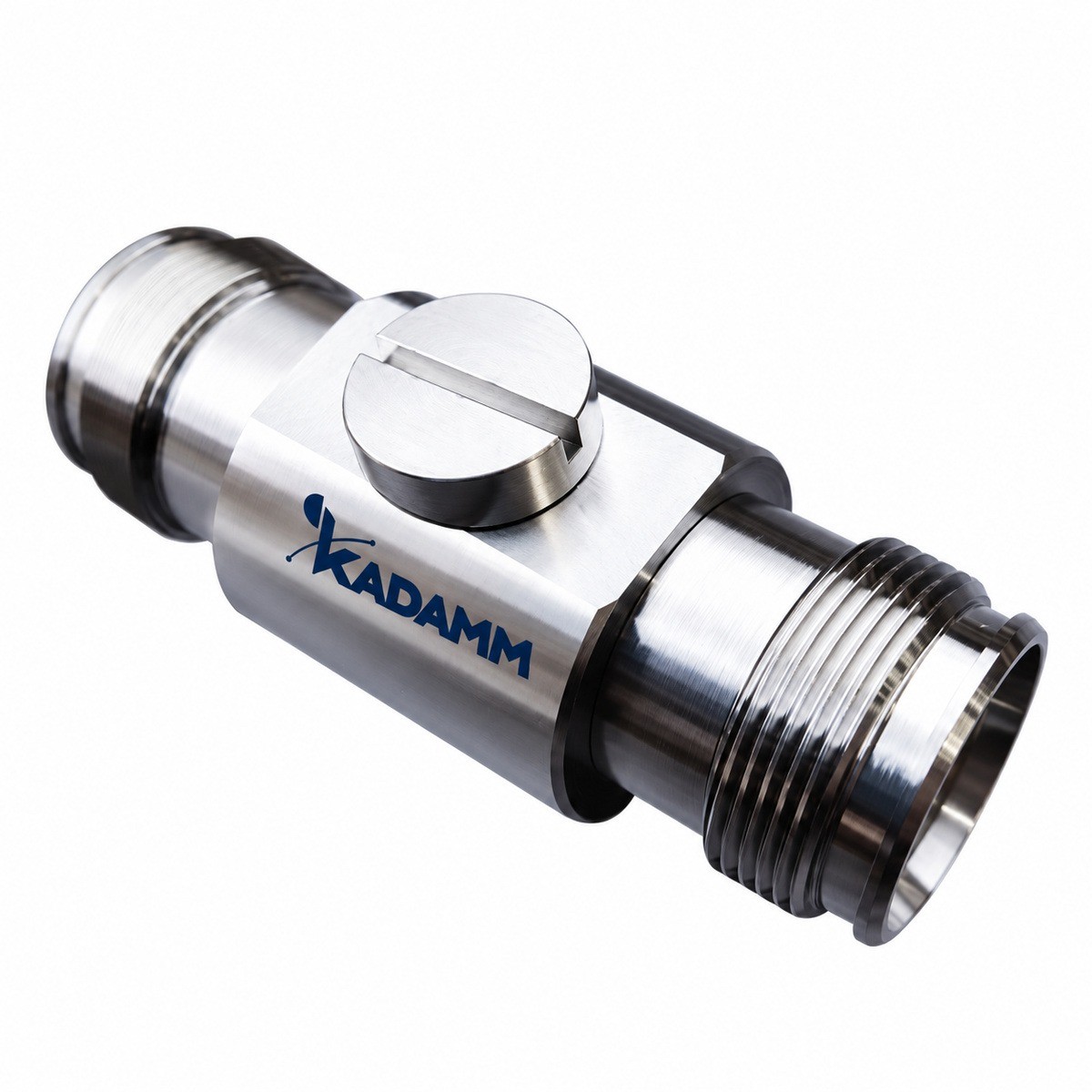

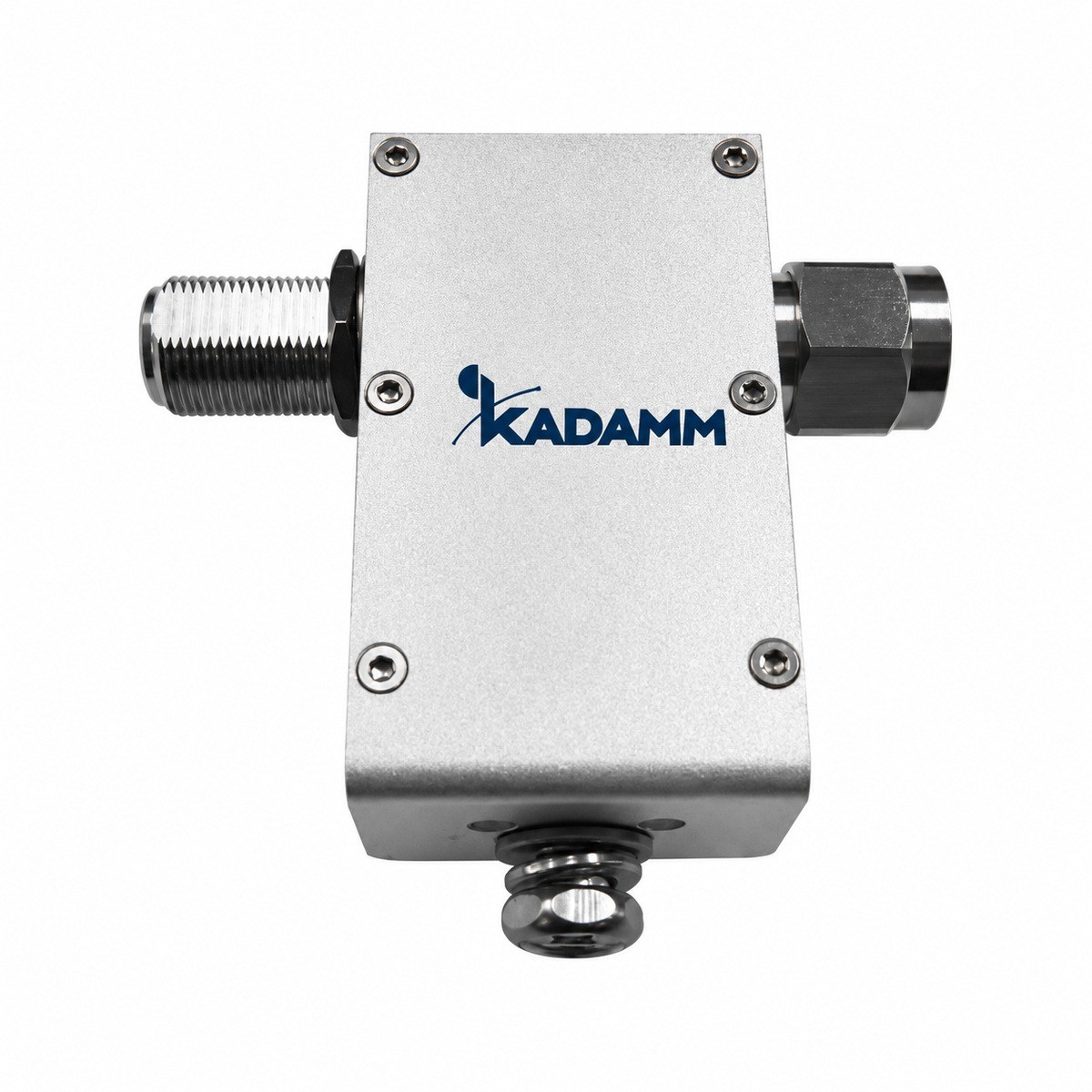

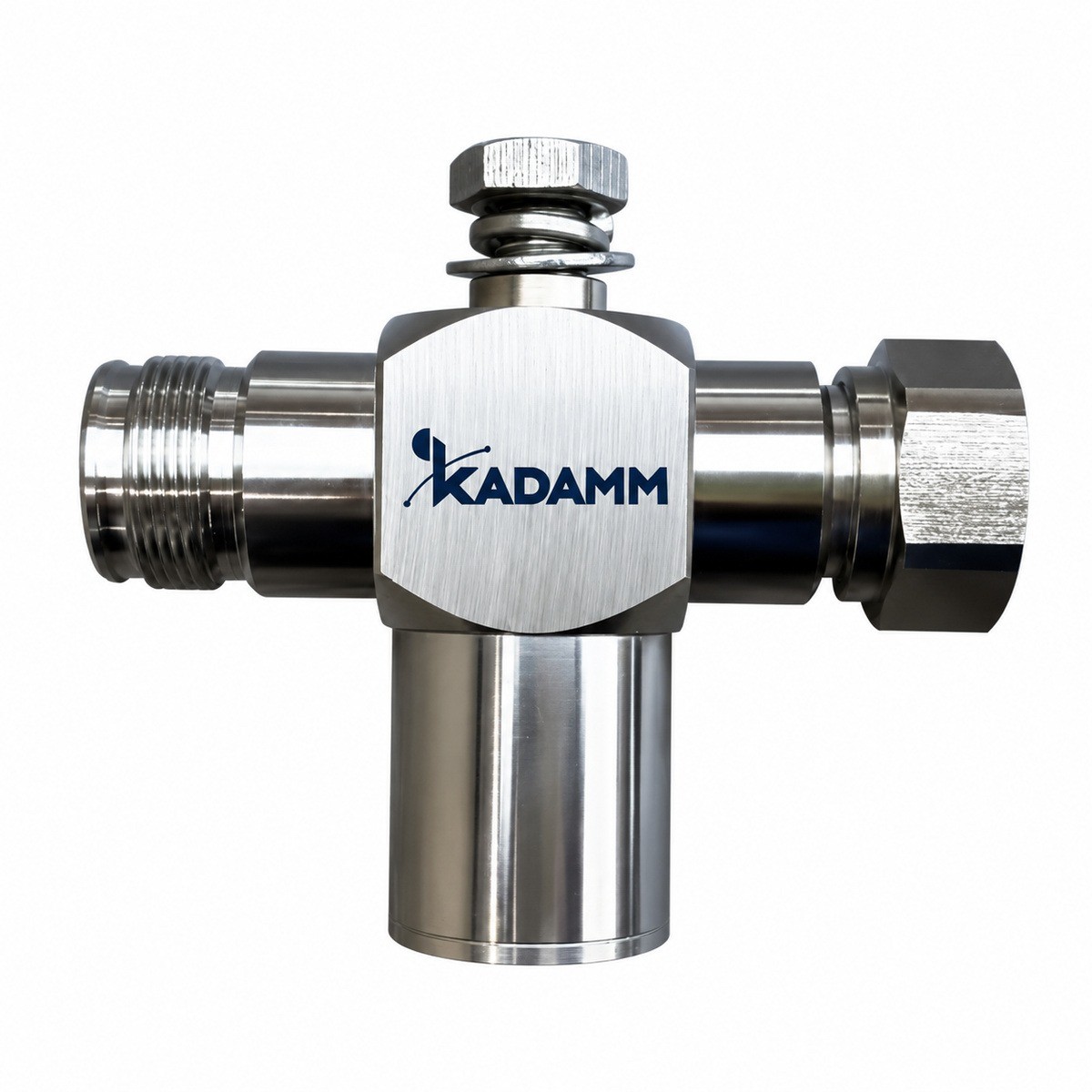

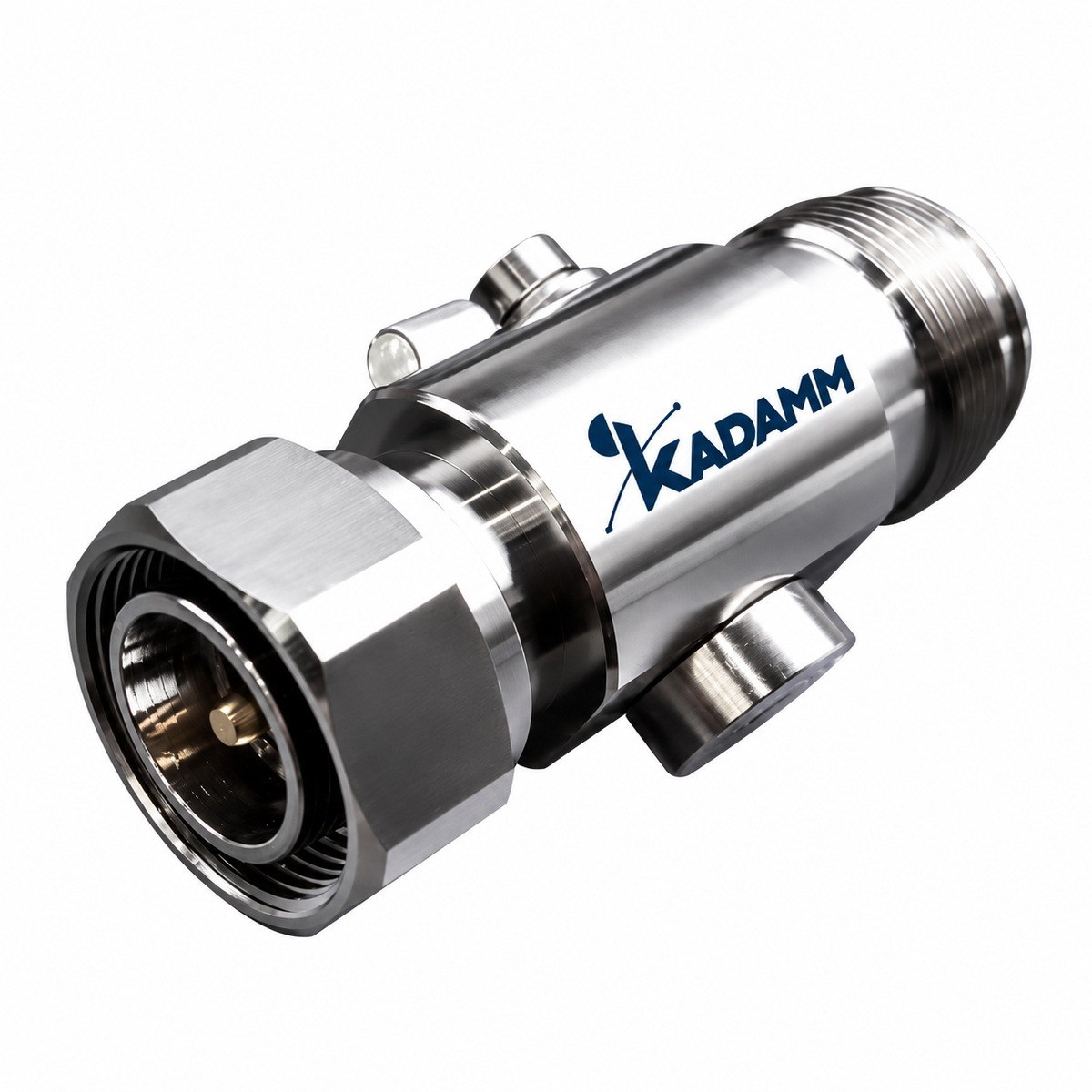

Грозоразрядники коаксиальные газоразрядные серии КАДАММ РЗ-DC/6000 — DC–6000 МГц, 8 исполнений

На ввод фидера в здание или контейнер, как можно ближе к точке ввода, и перед оборудованием, если оно стоит далеко от ввода. Корпус разрядника соединяют с шиной заземления коротким проводником, оплётку фидера дополнительно заземляют у основания мачты.

Без заземления разрядник бесполезен: ток разряда должен уйти в землю кратчайшим путём, а не через радиостанцию. Систему заземления и молниезащиты объекта проектируют вместе с установкой антенн. Соединители разрядника защищают от влаги, а сам разрядник периодически осматривают после гроз.

Да: газоразрядный разрядник в обычном режиме прозрачен и для ВЧ-сигнала, и для постоянного тока, поэтому его ставят в фидеры, по которым питаются МШУ, активные антенны и блоки RET. Тип разрядника указан в названии и характеристиках модели, его проверяют до монтажа.

Тип разрядника подбирают под полосу, мощность и наличие питания в фидере. Пришлите схему линии — подберём разрядник KADAMM и подскажем, как его заземлить. Для линий ГНСС с питанием МШУ это особенно важно: без питания активная антенна вообще не работает.

Допустимая мощность — 100–3000 Вт. Если через устройство идут несколько несущих, в этот предел должна укладываться их суммарная средняя мощность, а пиковая мощность при совпадении фаз несущих может быть заметно выше средней — запас закладывают именно на неё.

Предел относится к согласованному тракту: при большом КСВН нагрузки часть мощности возвращается и нагревает элементы. Поэтому свободные порты закрывают согласованными нагрузками, а КСВН линии проверяют после монтажа. В аппаратных без кондиционирования запас по мощности увеличивают.

Соединители — по исполнениям, см. таблицу. Ответную часть кабельной сборки берут того же типа и противоположного пола: к розетке — вилку. Переходники между типами в тракте нежелательны: каждый добавляет вносимое ослабление, отражение и ещё одну точку, где растёт интермодуляция.

Соединители затягивают моментным ключом с усилием, рекомендованным для своего типа, без перекоса кабеля; на улице соединения защищают термоусадкой или лентой. Подберём кабельные сборки KADAMM с нужными соединителями и длиной. Если соединитель изношен или повреждён, его меняют целиком, не ограничиваясь подтяжкой.

Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.

Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
