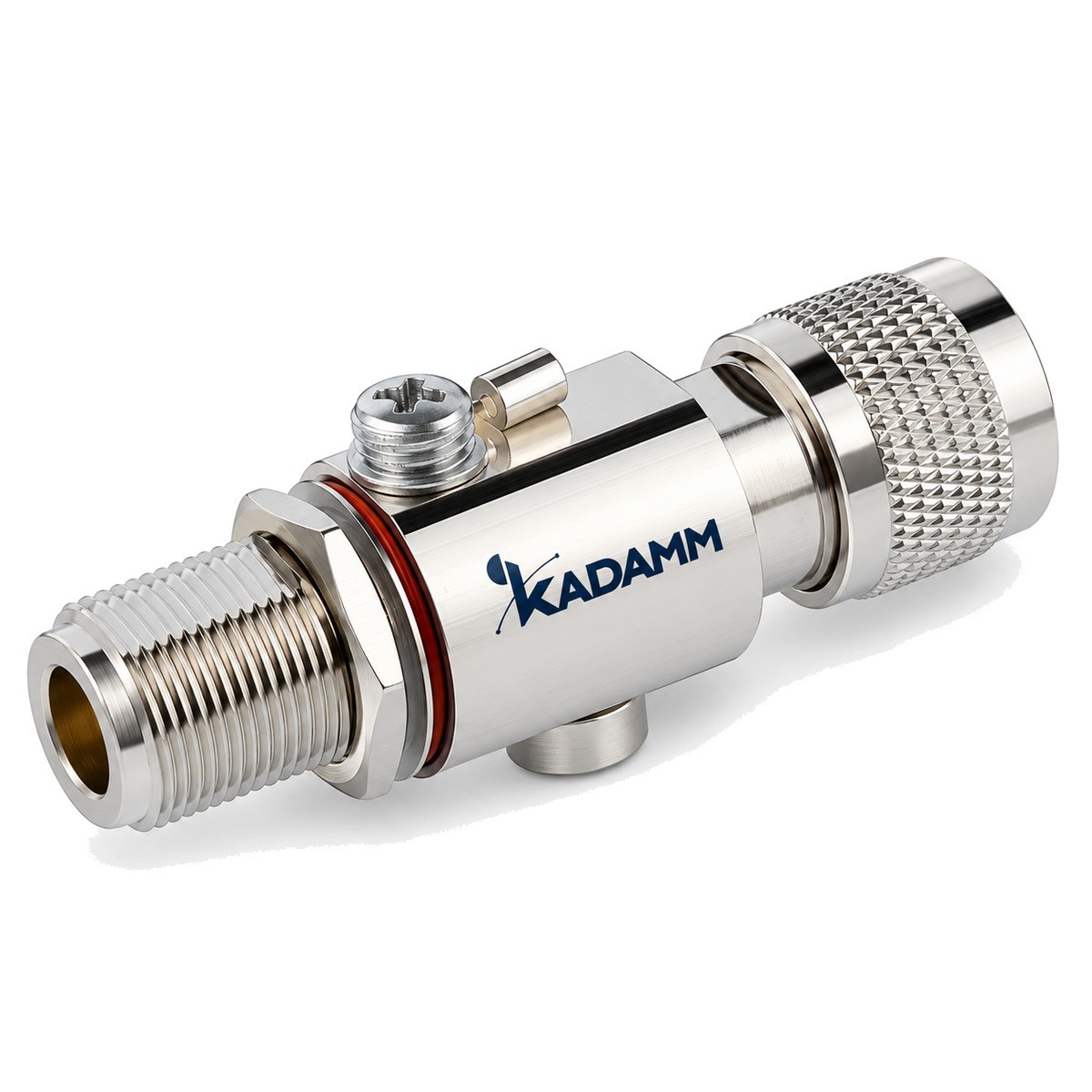

Грозоразрядники коаксиальные (грозозащита антенн): 16 моделей, диапазон до 6 ГГц. Защита оборудования от импульсных перенапряжений в антенном тракте.
Коаксиальный грозоразрядник устанавливают в антенный тракт, чтобы защитить аппаратуру от импульсных перенапряжений, прежде всего от грозовых разрядов: полезный сигнал проходит, импульс тока отводится на землю. Четвертьволновые разрядники замыкают тракт на землю короткозамкнутым шлейфом вне рабочей полосы.
В серии KADAMM РЗ — 16 моделей; диапазон, КСВН, импульсный ток и соединители — в таблице.
| Артикул | Частоты, ГГц | Мощность, Вт | Потери, дБ | КСВН | Соединитель | Габариты, мм | Питание, В | Импульсный ток молнии, кА |
|---|---|---|---|---|---|---|---|---|
| KADAMM РЗ-44-FF-03 | DC–3 | 400 | - | 1,2 | 4,3-10 (р) – 4,3-10 (р) | Ø24,5×57,4 | 90V/150V/230V/350V/600V | 10 |
| KADAMM РЗ-44-MF-03 | DC–3 | 400 | - | 1,2 | 4,3-10 (в) – 4,3-10 (р) | Ø24,5×62,3 | 90V/150V/230V/350V/600V | 10 |
| KADAMM РЗ-77-MF-03 | DC–3 | 2500 | - | 1,2 | 7/16 DIN (в) – 7/16 DIN (р) | 65,5×52 | - | 10 |
| KADAMM РЗ-FF-03-1 | DC–3 | 200 | 0,25 | 1,2 | N (р) – N (р) | Ø25,2×64,2 | 90V/150V/230V/350V/600V | 20 |
| KADAMM РЗ-FF-03-2 | DC–3 | 200 | 0,25 | 1,2 | SMA (р) – SMA (р) | L: 48,4 | 90V/150V/230V/350V/600V | 20 |
| KADAMM РЗ-FF-03-IT | DC–3 | 200 | 0,25 | 1,2 | F (р) – F (р) дюйм резьба | L: 46,7 | 90V/150V/230V/350V/600V | 20 |
| KADAMM РЗ-MF-03-1 | DC–3 | 200 | - | 1,2 | BNC (в) – BNC (р) | L: 50,4 | 90V/150V/230V/350V/600V | 20 |
| KADAMM РЗ-MF-03-1 | DC–3 | 200 | 0,25 | 1,2 | N (в) – N (р) | Ø25,2×70,5 | 90V/150V/230V/350V/600V | 20 |
| KADAMM РЗ-MF-03-2 | DC–3 | 200 | 0,25 | 1,2 | N (в) – N (р) | 21,9×69,7 | 90V/150V/230V/350V/600V | 20 |
| KADAMM РЗ-MF-03-2 | DC–3 | 200 | 0,25 | 1,2 | SMA (в) – SMA (р) | L: 47 | 90V/150V/230V/350V/600V | 20 |
| KADAMM РЗ-MF-03-3 | DC–3 | 200 | 0,45 | 1,25 | TNC (в) – TNC (р) | L: 50,2 | 90V/150V/230V/350V/600V | 20 |
| KADAMM РЗ-MF-03-IT | DC–3 | 200 | 0,25 | 1,2 | F (в) – F (р) дюйм резьба | L: 52,8 | 90V/150V/230V/350V/600V | 20 |
| KADAMM РЗ-MF-03-MT | DC–3 | 200 | 0,25 | 1,2 | F (в) – F (р) Metric резьба | L: 52,4 | 90V/150V/230V/350V/600V | 20 |
| KADAMM РЗ-MF-06-1 | DC–6 | 200 | 0,25 | 1,2 | N (в) – N (р) | Ø21,65×61,1 | 90V/150V/230V/350V/600V | 20 |
| KADAMM РЗ-MF-06-2 | DC–6 | 200 | 0,25 | 1,2 | SMA (в) – SMA (р) | L: 47,3 | 90V/150V/230V/350V/600V | 20 |
| KADAMM РЗ-MF-06-3 | DC–6 | 200 | 0,45 | 1,25 | TNC (в) – TNC (р) | Ø23×69 | 90V/150V/230V/350V/600V | 20 |
Предельные значения: потери — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выберите модель по диапазону частот и соединителям, затем по допустимому импульсному току. Обязательно подключите разрядник к контуру заземления.
Да, разрядник работает только при подключении к контуру заземления.
Производитель — КАДАММ (KADAMM). Термины параметров — по ГОСТ 23221-78 и ГОСТ 20265-83. Характеристики могут быть изменены без уведомления.
Поставляем Грозоразрядники коаксиальные (грозозащита антенн) KADAMM РЗ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
