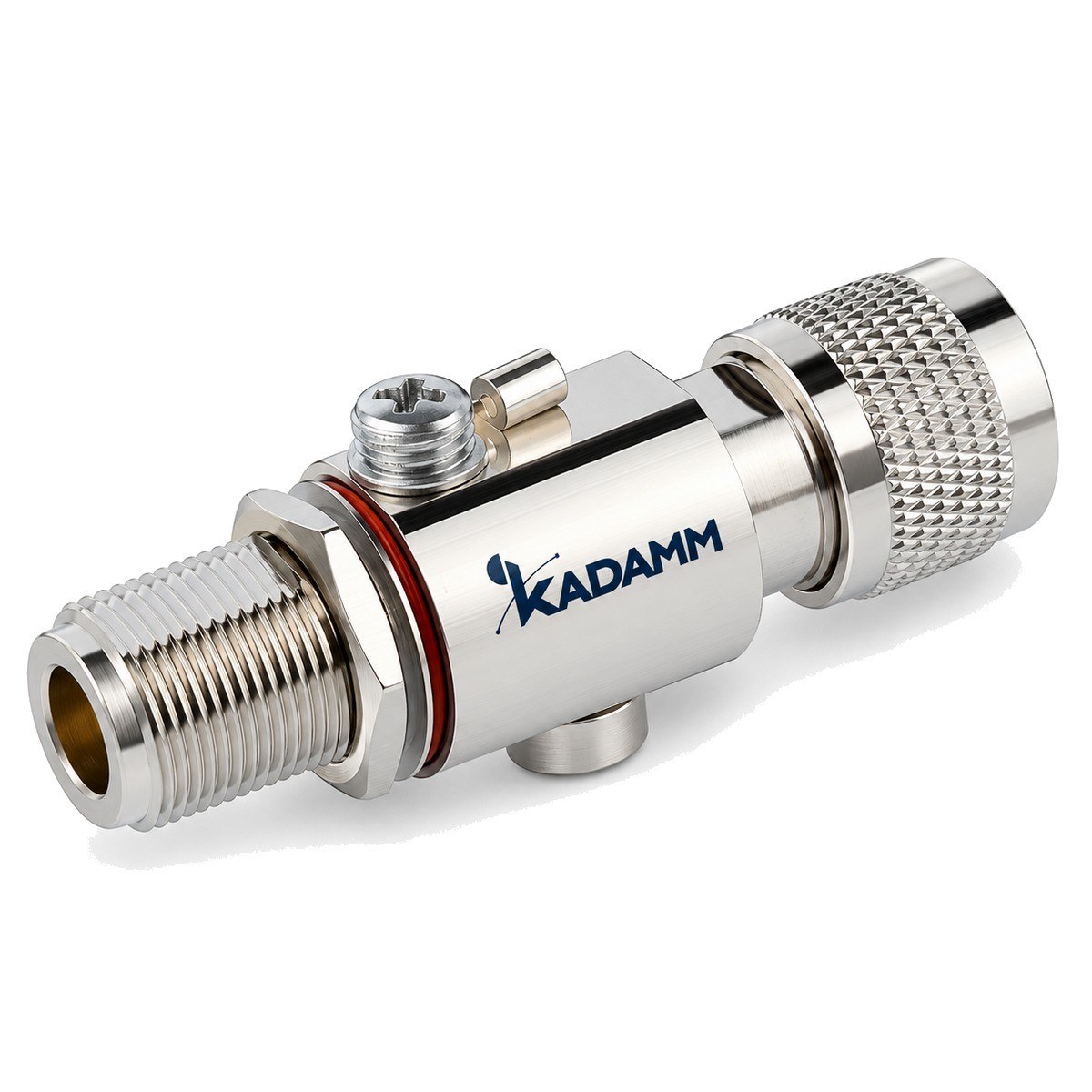

Грозоразрядники четвертьволновые (грозозащита антенн): 5 моделей, диапазон 800 МГц – 6 ГГц. Защита оборудования от импульсных перенапряжений в антенном тракте.
Коаксиальный грозоразрядник устанавливают в антенный тракт, чтобы защитить аппаратуру от импульсных перенапряжений, прежде всего от грозовых разрядов: полезный сигнал проходит, импульс тока отводится на землю. Четвертьволновые разрядники замыкают тракт на землю короткозамкнутым шлейфом вне рабочей полосы.
В серии KADAMM РЗЧ — 5 моделей; диапазон, КСВН, импульсный ток и соединители — в таблице.
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Соединитель | Габариты, мм |
|---|---|---|---|---|---|
| KADAMM РЗЧ-77-FF-02 | 0,8–2,7 | 0,3 | 1,2 | 7/16 DIN (р) – 7/16 DIN (р) | 63×64 |
| KADAMM РЗЧ-77-MF-02 | 0,8–2,5 | 0,3 | 1,2 | 7/16 DIN (в) – 7/16 DIN (р) | 63×64 |
| KADAMM РЗЧ-FF-02 | 0,8–2,5 | 0,2 | 1,25 | N (р) – N (р) | 62,7×74 |
| KADAMM РЗЧ-MF-02 | 0,8–2,5 | 0,2 | 1,25 | N (в) – N (р) | 62,6×81,2 |
| KADAMM РЗЧ-MF-06 | 2,2–6 | 0,2 | 1,25 | N (в) – N (р) | 42,2×64,7 |
Предельные значения: потери — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Мощность, Вт | 2500 |
| Напряжение питания, В (пост.) | - |
| Импульсный ток молнии, кА | 30 |
Выберите модель по диапазону частот и соединителям, затем по допустимому импульсному току. Обязательно подключите разрядник к контуру заземления.
Да, разрядник работает только при подключении к контуру заземления.
Производитель — КАДАММ (KADAMM). Термины параметров — по ГОСТ 23221-78 и ГОСТ 20265-83. Характеристики могут быть изменены без уведомления.
Поставляем Грозоразрядники четвертьволновые (грозозащита антенн) KADAMM РЗЧ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM РЗЧ — техническое описание (PDF)
