Грозозащита ВЧ-тракта: газоразрядные и четвертьволновые разрядники

Разрядник включается в разрыв фидера у входа в здание и отводит грозовой импульс на заземление, пропуская рабочий сигнал. Разбираем разницу между газоразрядным и четвертьволновым исполнением, что смотреть по полосе и мощности, как быть, если по кабелю идёт питание усилителя, и какие серии КАДАММ (KADAMM) есть в каталоге.

KADAMM РЗГрозоразрядники коаксиальные (грозозащита антенн)

KADAMM РЗЧГрозоразрядники четвертьволновые (грозозащита антенн)

Если коротко

Без заземления разрядник не работает — импульсу должно быть куда уйти.

Газоразрядный — широкая полоса и пропуск постоянного тока, элемент расходный.

Четвертьволновый — без расходных частей, но своя полоса и закорачивает постоянную составляющую.

Если по кабелю идёт питание, нужен разрядник, пропускающий постоянный ток.

Разрядник ставят в точке входа фидера в здание, его клемма соединяется с контуром заземления коротким проводником.

От чего защищает разрядник

Антенна на мачте собирает не только полезный сигнал: при грозовом разряде рядом и при статическом накоплении на полотне в фидер приходит импульс в тысячи вольт. Грозоразрядник включается в разрыв тракта у входа в здание и отводит этот импульс на заземление, пропуская рабочий сигнал дальше.

Разрядник работает только вместе с нормальным заземлением: его корпус или клемма соединяются с контуром заземления коротким проводником. Без этого импульсу некуда уйти, и защита не работает.

Два принципа

Тип	Как работает	Особенности	Серия КАДАММ
Газоразрядный	газовый разрядник пробивается при превышении напряжения и замыкает импульс на землю	работает от постоянного тока, широкая полоса, сменный разрядный элемент	KADAMM РЗ
Четвертьволновый	закороченный четвертьволновый шлейф: для рабочей полосы это разрыв, для импульса и постоянного тока — короткое замыкание на землю	нет расходного элемента, узкая полоса, выдерживает многократные разряды	KADAMM РЗЧ

Что смотреть при подборе

Рабочая полоса. Газоразрядные исполнения КАДАММ работают до 6 ГГц, четвертьволновые — 800 МГц – 6 ГГц.
Проходящая мощность. Разрядник стоит в тракте передатчика и должен выдерживать его мощность длительно.
Вносимые потери и КСВН. Они добавляются к тракту: в приёмном направлении потери напрямую уменьшают чувствительность.
Соединители и способ крепления. Исполнения с фланцем ставят на гермоввод или на панель заземления.
Проходит ли постоянный ток. Если по кабелю подаётся питание мачтового усилителя (bias tee), нужен разрядник, пропускающий постоянную составляющую: четвертьволновый шлейф её закоротит.

Где ставить

Классическая схема: разрядник в точке входа фидера в здание, сразу за гермовводом, с отводом на общий контур заземления. Если тракт длинный и на мачте стоит активное оборудование, разрядники ставят с обеих сторон. Сам фидер заземляется в нескольких точках по трассе — разрядник эти заземления не заменяет.

Серии КАДАММ

Оба типа — в разделе грозоразрядники коаксиальные.

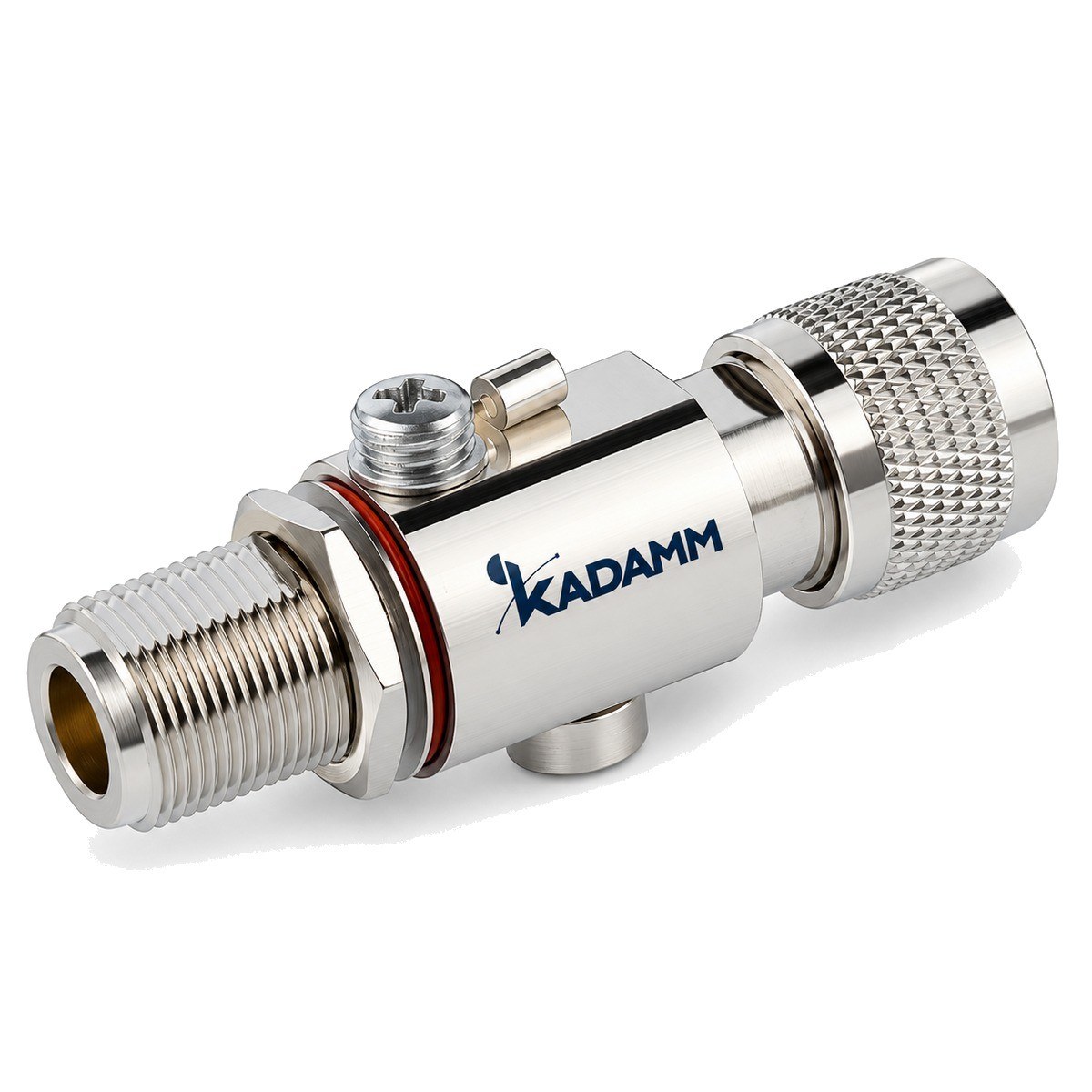

KADAMM РЗ

Грозоразрядники коаксиальные (грозозащита антенн)

Газоразрядные, до 6 ГГц, 16 моделей

Открыть карточку

KADAMM РЗЧ

Грозоразрядники четвертьволновые (грозозащита антенн)

Четвертьволновые, 800 МГц – 6 ГГц, 5 моделей

Открыть карточку

Частые вопросы

Газоразрядный срабатывает по напряжению и имеет сменный разрядный элемент, зато работает от постоянного тока и в широкой полосе. Четвертьволновый не имеет расходных частей и выдерживает многократные удары, но работает в своей полосе и закорачивает постоянную составляющую.

У газоразрядных исполнений элемент рассчитан на ограниченное число срабатываний: после сильного разряда его меняют. Четвертьволновые замены не требуют.

Только тип, пропускающий постоянный ток. Четвертьволновый шлейф замкнёт питание на землю.

Вносимые потери составляют доли децибела, КСВН нормируется в полосе — значения по моделям в таблице исполнений.

Нет. Фидер заземляют по трассе отдельно, разрядник защищает аппаратуру в точке входа.
