Источник питанияпостоянное напряжениеBias Teeвводит питание в кабельКабельсигнал и питание вместеМШУ на мачтевторой bias tee снимает питание
Bias tee позволяет питать мачтовый усилитель по тому же кабелю, по которому идёт сигнал.

Две задачи, обратные друг другу

Устройство смещения (bias tee) подаёт постоянное напряжение в высокочастотный тракт: питание идёт по тому же кабелю, что и сигнал. Разделитель постоянного тока (DC block) делает обратное — пропускает сигнал и не пропускает постоянную составляющую.

УстройствоЧто делаетГде применяютСерии КАДАММ
Bias Teeвводит питание в тракт, не выпуская ВЧ в цепь питанияпитание мачтового усилителя или МШУ по кабелю, смещение pin-диодов и ГУНKADAMM УС, KADAMM УС повышенной мощности
DC Blockпропускает сигнал, отсекает постоянную составляющуюразвязка приборов по земле, защита входа анализатора, устранение паразитных токовKADAMM РПТ, KADAMM РПТ высоковольтные

У bias tee три порта: ВЧ-вход, ВЧ+постоянный ток и порт питания. У DC block два порта, а вариантов исполнения три: с разрывом по центральному проводнику, по внешнему и по обоим сразу.

Что смотреть при подборе

  • Диапазон частот. Устройства смещения КАДАММ работают 0,05 МГц – 40 ГГц, разделители — 0,7 МГц – 110 ГГц.
  • Ток и напряжение питания (для bias tee): они ограничены конструкцией дросселя; для мощных потребителей есть исполнения повышенной мощности (KADAMM УС повышенной мощности).
  • Вносимые потери и КСВН в рабочей полосе: устройство стоит в тракте и добавляет к нему свои потери.
  • Рабочее напряжение (для DC block): если в линии возможен высокий потенциал, нужно высоковольтное исполнение (KADAMM РПТ высоковольтные).
  • Тип разрыва у DC block: по центральному проводнику, по внешнему или по обоим — от этого зависит, разрывается ли ещё и земляная петля.

Bias tee не защищает питаемое устройство от перенапряжения и не заменяет грозоразрядник. На мачтовых трактах ставят оба устройства.

Типовые схемы

  • Питание мачтового усилителя. Внизу тракта bias tee вводит постоянное напряжение в кабель, наверху второй bias tee снимает его и питает усилитель; сигнал проходит через оба.
  • Развязка приборов. DC block между генератором и исследуемым устройством убирает уравнительные токи по оплётке и защищает вход от постоянной составляющей.
  • Смещение активных элементов. Bias tee подаёт рабочее напряжение на pin-диодный переключатель, ГУН или детектор, не нагружая ВЧ-цепь.

Серии КАДАММ

Устройства смещения — в разделе Bias Tee, разделители — в разделе разделители постоянного тока (DC Block).

KADAMM УС

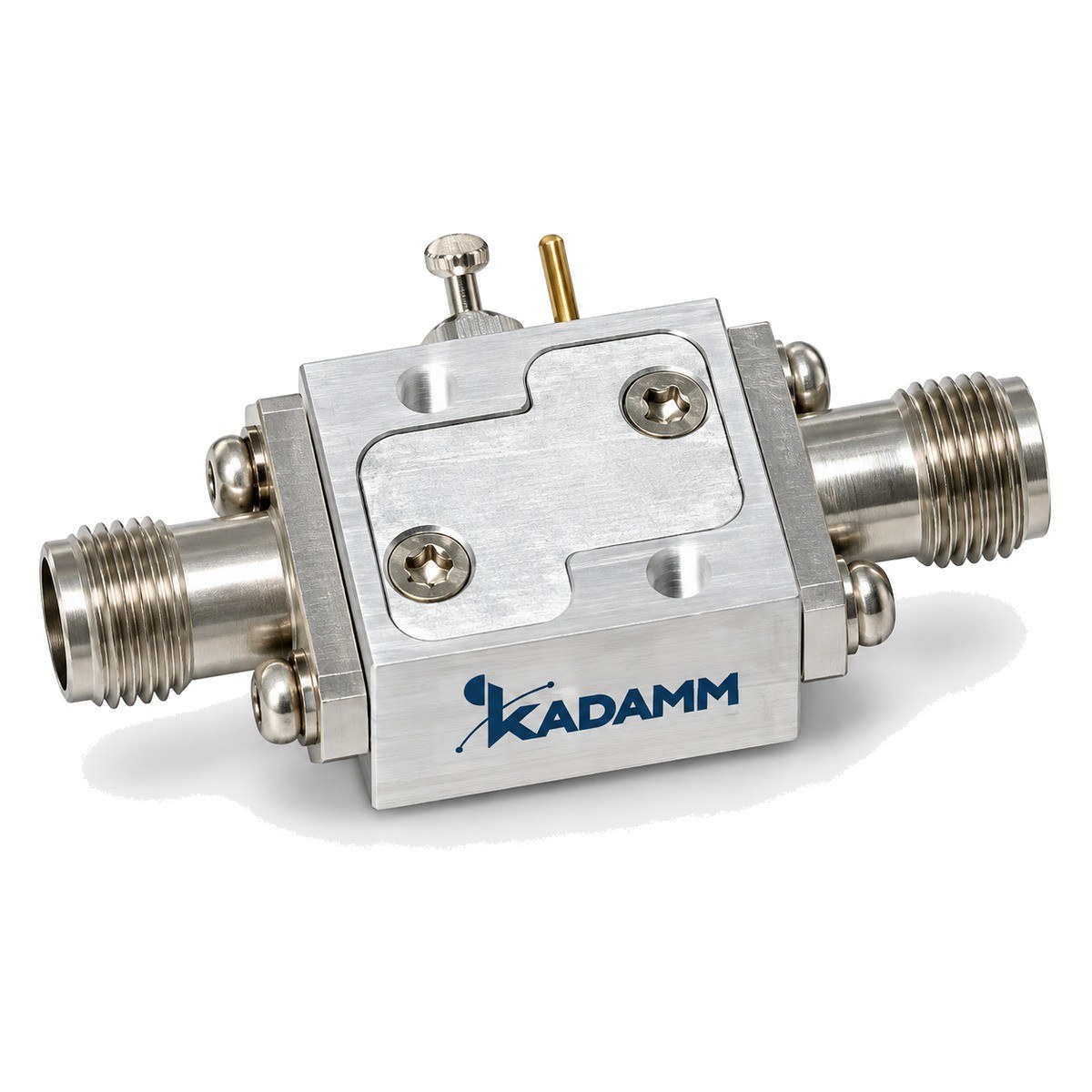

Bias Tee — устройства смещения (ввод питания)
Bias Tee, 0,05 МГц – 40 ГГц, 15 моделей
Открыть карточку
KADAMM УС повышенной мощности
Bias Tee — устройства смещения (ввод питания), повышенной мощности
Bias Tee повышенной мощности, 5 МГц – 40 ГГц
Открыть карточку
KADAMM РПТ

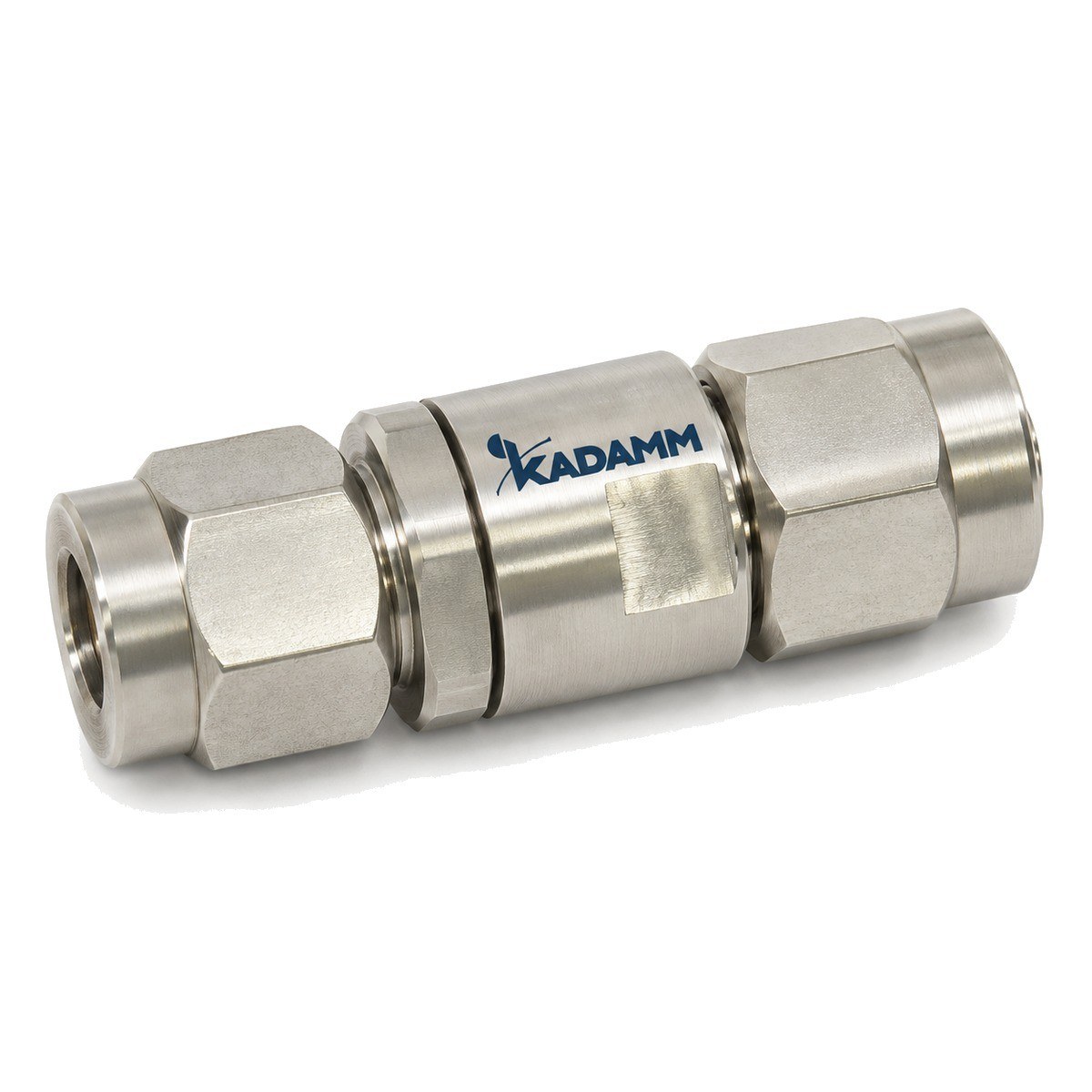

Разделители постоянного тока (DC Block)
DC Block, 0,7 МГц – 110 ГГц, 18 моделей
Открыть карточку
KADAMM РПТ высоковольтные
Разделители постоянного тока (DC Block) высоковольтные
DC Block высоковольтные, 50 МГц – 18 ГГц
Открыть карточку
