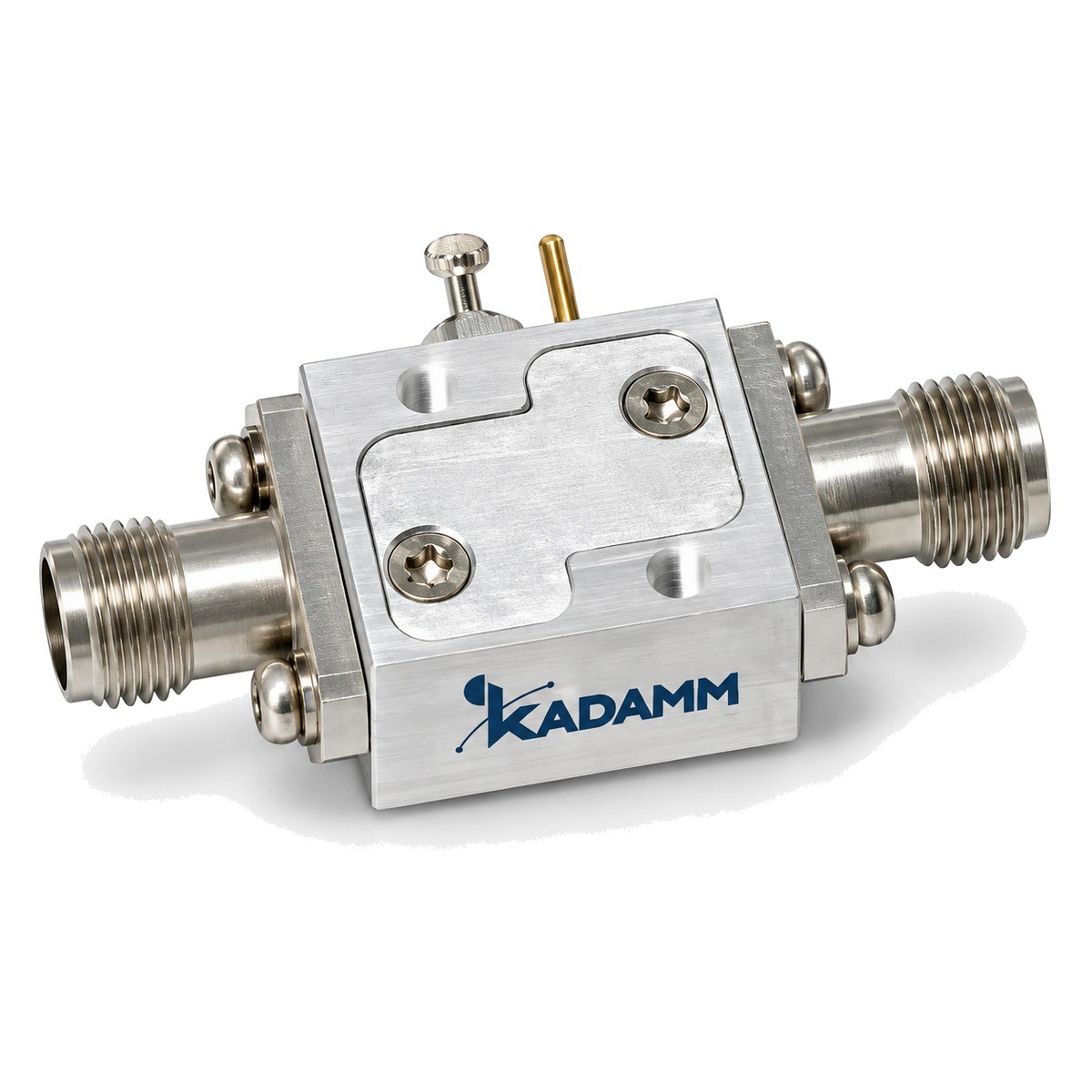

Bias Tee — устройства смещения (ввод питания): 15 моделей, диапазон 0,05 МГц – 40 ГГц. Подача постоянного тока или напряжения в ВЧ-тракт без влияния на сигнал.
Bias Tee (устройство смещения, ввод питания) подаёт постоянный ток или напряжение в радиочастотный тракт, не влияя на сигнал в основном тракте. Типовые задачи — питание активных антенн и малошумящих усилителей по центральной жиле кабеля и смещение активных приборов при измерениях.
В серии KADAMM УС — 15 моделей с рабочим диапазоном 0,05 МГц – 40 ГГц. Допустимые ток и напряжение, вносимые потери и КСВН — в таблице.
| Артикул | Частоты, ГГц | Средняя мощность, Вт | Потери, дБ | КСВН | Габариты, мм | Напряжение, В | Соединитель: RF Input | Соединитель: RF Output | Соединитель: DC Input |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM УС-0,1/6000 | 100K–6 | 1 | 1,5 | 1,5 | 15×20×13 | 0–50 | SMA (в) | SMA (р) | Pin |
| KADAMM УС-10/12000 | 0,01–12 | 5 | 3 | 2 | - | 100 | - | - | - |
| KADAMM УС-10/2500 | 0,01–2,5 | - | 0,6 | 1,8 | 42×36×12 | 0–60 | SMA (р) | SMA (р) | Pin |
| KADAMM УС-10/40000 | 0,01–40 | 10 | 2,2 | 2 | 16×12×10 | 25 | 2,92 мм (р) | 2,92 мм (р) | Pin |
| KADAMM УС-10/4200-N-01 | 0,01–4,2 | 5 | 1,25 | 1,25 | 30×32×20 | 72 | N (в) | N (р) | Pin |
| KADAMM УС-10/4200-N-02 | 0,01–4,2 | 5 | 1,25 | 1,25 | 30×32×20 | 72 | N (в) | N (р) | N (р) |
| KADAMM УС-10/4200-S-01 | 0,01–4,2 | 5 | 1,25 | 1,25 | 30×30×15,5 | 72 | SMA (в) | SMA (р) | Pin |
| KADAMM УС-10/4200-S-02 | 0,01–4,2 | 5 | 1,25 | 1,25 | 30×30×15,5 | 72 | SMA (в) | SMA (р) | SMA (р) |
| KADAMM УС-10/6000 | 0,01–6 | 5 | 1,25 | 1,5 | - | 100 | - | - | - |
| KADAMM УС-100/6000-S | 0,1–6 | 1 | 1,5 | 1,5 | 20×15×13 | 50 | SMA (в) | SMA (р) | Pin |
| KADAMM УС-18000/40000 | 18–40 | - | 2 | 2 | 15×16×9 | 10 | 2,92 мм (в) | 2,92 мм (р) | Pin |
| KADAMM УС-24900/25100 | 24,9–25,1 | 1 | 0,8 | 2 | 15×13×9 | 9–30 | 2,92 мм (р) | 2,92 мм (р) | Pin |
| KADAMM УС-5000/20000 | 5–20 | - | 0,7 | 2 | 14,7×14,7×9,1 | 10 | SMA (в) | SMA (р) | Pin |
| KADAMM УС-50K/18000 | 50K–18 | 10 | 2 | 1,8 | 15×25×14 | 25 | SMA (р) | SMA (р) | Pin |
| KADAMM УС-50K/40000 | 50K–40 | 10 | 3 | 1,8 | 15×25×14 | 25 | 2,92 мм (р) | 2,92 мм (р) | Pin |
Предельные значения: потери — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выберите модель по диапазону частот (нижняя граница определяет, пройдёт ли сигнал без искажений), затем по допустимым току и напряжению с запасом и по соединителям.
Нет: превышение допустимого тока перегревает дроссель и выводит устройство из строя.
Производитель — КАДАММ (KADAMM). Термины параметров — по ГОСТ 23221-78 и ГОСТ 20265-83. Характеристики могут быть изменены без уведомления.
Промышленное оборудование Bias Tee — устройства смещения (ввод питания) KADAMM УС от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
