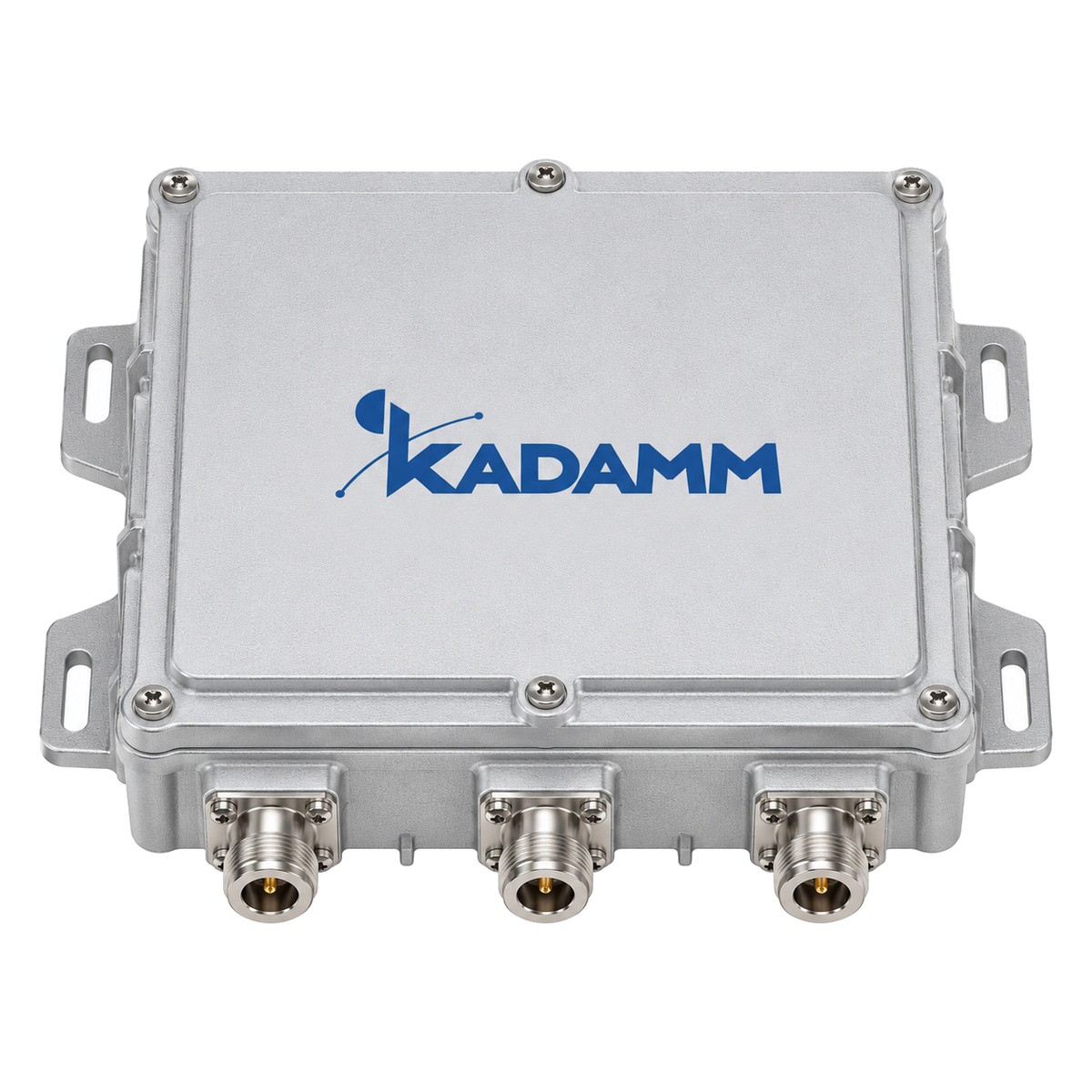

Инжектор питания (bias tee) КАДАММ ИП-716-2700 вводит в ВЧ-фидер 698–2700 МГц постоянный ток и сигналы управления AISG для блоков RET, мачтовых усилителей и датчиков у антенны: 10–30 В, до 2,5 А; AISG 1.0/2.0, вносимые потери ≤0,3 дБ, развязка постоянного тока от ВЧ более 60 дБ, мощность ВЧ ≤200 Вт (пик 2000), разъёмы 7-16 (M/F по заказу), порт RS-485, IP67, грозозащита 3 кА (10/350 мкс). Устройство смещения по постоянному току для антенн базовых станций — ставится парой на обоих концах фидера.
КАДАММ ИП-716-2700 — инжектор питания AISG для систем внутреннего покрытия (DAS), рабочие частоты 698–2700 МГц.
Инжектор питания AISG подаёт в коаксиальный фидер постоянное напряжение и сигнал управления AISG вместе с ВЧ-сигналом: по одному кабелю питаются и управляются выносные устройства — блоки RET антенн, мачтовые усилители, активные элементы системы.
ВЧ-сигнал проходит через инжектор с малым вносимым ослаблением, а постоянный ток и низкочастотный сигнал AISG выводятся на отдельный порт. Все элементы фидера между инжектором и устройством — разрядники, ответвители, комбайнеры — должны пропускать постоянный ток.
Измеренные параметры модели: вносимое ослабление не более 0,3 дБ — его вычитают из уровня сигнала на каждом проходе через изделие; развязка более 60 дБ — насколько сигнал одного порта ослаблен на соседнем; КСВН не более 1,25 (отражается до 1 % мощности); мощность ≤200 Вт (пик 2000).
Интермодуляция PIM3 — не выше −160 дБн дБн. В системе внутреннего покрытия через одни и те же пассивные элементы идут несущие всех операторов, и любой контакт с нелинейностью превращает их смесь в помехи на частотах 2f1 − f2 и 2f2 − f1. Если такая частота попадает в полосу приёма базовой станции, у оператора растёт шум на всём объекте, поэтому класс по PIM выбирают одинаковым для всей пассивной части.
На объекте: соединители 7-16 (M/F по заказу); габариты 70×68,5×55,5 мм; исполнение ip67 по гост 14254-2015 (iec 60529). Изделие крепят так, чтобы кабели подходили к соединителям без натяга и перекоса, а свободное место позволяло затянуть соединения ключом и обслуживать их без демонтажа соседнего оборудования.
Электрические параметры
| Параметр | Значение |
|---|---|
| Полоса ВЧ | 698–2700 МГц |
| Вносимые потери | ≤0,3 дБ |
| КСВН | ≤1,25 |
| DC/AISG | 10–30 В, до 2,5 А; AISG 1.0/2.0 |
| Развязка DC–ВЧ | >60 дБ |
| PIM3 | ≤−160 дБн |
| Мощность ВЧ | ≤200 Вт (пик 2000) |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Соединители ВЧ | 7-16 (M/F по заказу) |
| Порт DC/AISG | RS485 8-pin |
| Габариты | 70×68,5×55,5 мм |
| Грозозащита | 3 кА (10/350 мкс) |
| Исполнение | IP67 |
| Артикул | Сторона установки | Мощность ВЧ |
|---|---|---|
| КАДАММ ИП-716-АФ | антенна — фидер | ≤200 Вт (пик 2000) |
| КАДАММ ИП-716-БФ | БС — фидер | ≤200 Вт (пик 2000) |
Сторона установки (БС или антенна) и исполнение соединителя указываются при заказе. Параметры зависят от партии; актуальные значения уточняйте у менеджера.
Питание и управление блоками RET и мачтовыми усилителями по фидеру, без отдельного кабеля управления на мачту или в шахту; системы покрытия с выносными активными элементами.
Инжектор подбирают по полосе ВЧ, соединителям и току питания.
Ток. Не меньше суммарного тока питаемых устройств.
AISG. Нужен ли пропуск сигнала управления.
Комплект КАДАММ ИП-716-2700: инжектор питания aisg в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
ВЧ-порты включают в фидер между оборудованием и антенной или выносным устройством, порт DC/AISG — к источнику питания или модему AISG базовой станции. Со стороны устройства питание забирает его встроенный приёмник или второй инжектор. Длину кабеля от инжектора до устройства учитывают при выборе напряжения питания.
Перед подключением проверяют, что все элементы фидера пропускают постоянный ток, и что напряжение на конце линии с учётом падения на кабеле достаточно для устройств. После монтажа проверяют и ВЧ-тракт (КСВН, PIM), и цепь питания, и связь с устройствами по AISG.
Через пассивную часть системы внутреннего покрытия проходят несущие всех подключённых операторов и диапазонов. Интермодуляция смешивает их, и продукты третьего порядка могут лечь в полосу приёма базовой станции — у оператора на объекте падает чувствительность. У этой модели PIM3 не выше −160 дБн дБн.
Интермодуляцию системы задаёт её худший элемент: делители, ответвители, нагрузки, соединители и перемычки берут одного класса, а после монтажа проверяют линию анализатором PIM от каждого входа. Затянутые моментным ключом и защищённые от влаги соединения сохраняют показатель в эксплуатации.
Допустимая мощность — ≤200 Вт (пик 2000). В DAS на вход приходят несущие всех операторов сразу, поэтому сравнивают с этим пределом их суммарную среднюю мощность; пиковая мощность при совпадении фаз несущих выше средней, и запас оставляют на неё. Мощность каждого оператора на входе указывают в проекте системы.
Ближе всего к пределу работают элементы у входа системы — POI, комбайнеры и первые делители. Дальше по магистрали мощность уже поделена, и требования к элементам ниже; при расчёте уровней это учитывают при выборе исполнения. Если запас мал, мощность операторов на входе снижают аттенюаторами, а не перегружают элементы.
Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Если изделие подбирается под проект системы, пришлите схему распределительной сети и перечень операторов и диапазонов — проверим уровни, мощность и класс PIM. Для крупных объектов комплектацию согласуют по проектной спецификации системы.
Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Вместе с пассивными элементами можно заказать перемычки, нагрузки и крепёж, чтобы вся система собиралась из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.
Гарантия на КАДАММ ИП-716-2700 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Инжекторы питания AISG серии КАДАММ ИП-716-2700 — 698–2700 МГц, соединители 7-16 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
