KADAMM BT-716 — умный тройник питания (Bias Tee) 690–2700 МГц, 7/16 DIN, пропуск AISG, IP66

Умный тройник питания для антенной линии базовой станции: подаёт питание 10–30 В и сигнал управления AISG по фидеру к блокам RET и мачтовым усилителям, 690–2700 МГц, вносимые потери не более 0,15 дБ, PIM не хуже −155 дБн. Восемь исполнений по роду разъёмов.

KADAMM BT-716
690–2700 МГц
Диапазон
≤0,15 дБ
Вносимые потери
≤−155 дБн
PIM3, 2 × 20 Вт
1600 Вт
Пиковая мощность
2,5 А
Пропуск тока DC
IP66
Степень защиты

О модели

KADAMM BT-716 — инжектор питания (Bias Tee), полоса 690–2700 МГц. Основные данные: вносимое ослабление не более 0,15 дБ; КСВН не более 1,2; PIM3 не выше −155 дБн; мощность до 1600 Вт.

Инжектор питания (Bias Tee) подаёт в коаксиальный фидер постоянное напряжение (10–30 В DC) вместе с ВЧ-сигналом: по одному кабелю идут и сигнал, и питание МШУ у антенны, блоков RET или активных антенн. Конденсатор пропускает ВЧ и не пропускает постоянный ток, дроссель — наоборот.

Вносимое ослабление по ВЧ-тракту — не более 0,15 дБ невелико, а допустимый ток — 2,5 А ограничивает число и тип питаемых устройств. Если инжектор пропускает сигнал AISG, по тому же фидеру управляют блоками RET антенн.

Порты защищены от перенапряжений (8 кА): инжектор стоит на фидере от мачты и принимает на себя часть импульсов.

Интермодуляция третьего порядка (PIM3) — не выше −155 дБн: так нормируют, насколько продукты смешения двух несущих слабее самих несущих. Нелинейность возникает на контактах и в материалах: окисленных поверхностях, плохо затянутых соединителях, ферромагнитных включениях. Когда через инжектор идут несущие нескольких передатчиков, продукты 2f1 − f2 и 2f2 − f1 могут попасть в приёмный канал и поднять шум системы — поэтому интермодуляцию всей линии определяет её худший элемент.

Сопряжение с трактом: КСВН не более 1,2 — от входа отражается не более 1 % падающей мощности; допустимая мощность 1600 Вт. Пол соединителя (вилка или розетка) указан в обозначении; ответная часть кабельной сборки должна быть того же типа, без промежуточных переходников.

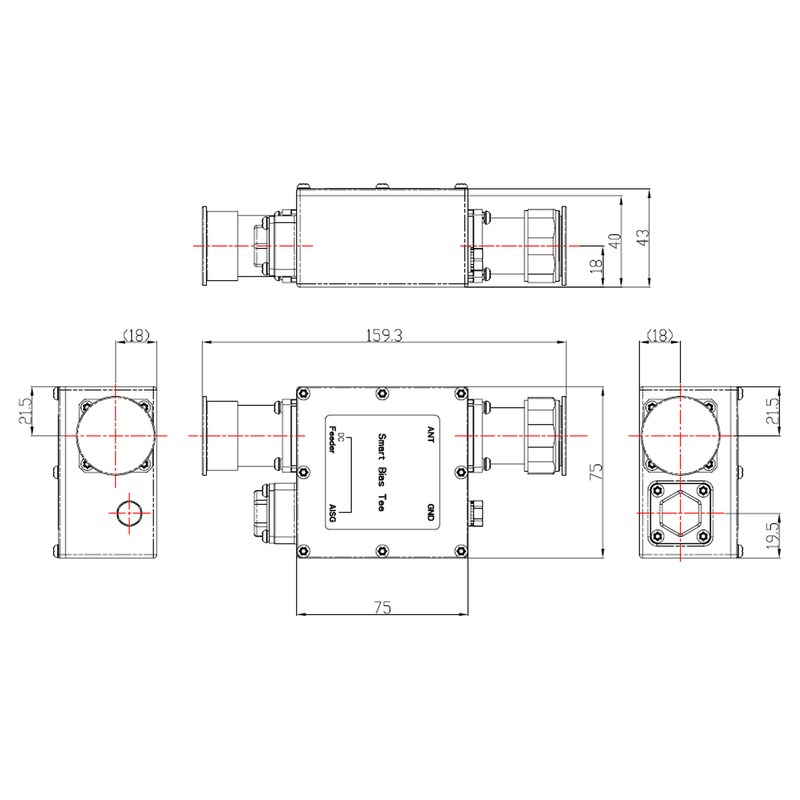

Конструкция: габариты 160 × 75 × 43 мм, масса ≤0,75 кг, исполнение — IP66, рабочая температура −40…+70 °C.

Ключевые особенности

Питание и AISG по фидеруПодача 10–30 В DC и пропуск шины AISG (модемная несущая 2,176 МГц) по ВЧ-кабелю; ток по постоянному току до 2,5 А.
Чистый ВЧ-тракт690–2700 МГц, вносимые потери ≤0,15 дБ, КСВН ≤1,2, PIM3 ≤−155 дБн (2 × 20 Вт), пиковая мощность 1600 Вт.
Грозозащита8 кА (8/20 мкс) по портам фидера и антенны, 3 кА (8/20 мкс) по порту DC/RCU.
Всепогодный корпусАлюминий, светло-серый, IP66 с вентиляцией; −40…+70 °C; наработка на отказ более 500 000 ч.
Малое потреблениеСобственное потребление 0,6 Вт (типично).
Восемь исполнений разъёмовЛюбое сочетание вилка / розетка 7/16 DIN на портах антенны и фидера и порта AISG — см. таблицу исполнений.

Электрические характеристики

ПараметрЗначение
Диапазон частот690–2700 МГц
КСВН портов BTS и ANT≤1,2
Вносимые потери (BTS → ANT)≤0,15 дБ
Интермодуляция PIM3 (2 × 20 Вт)≤−155 дБн
Пиковая мощность1600 Вт
Частота модемной несущей AISG2,176 МГц
Пропуск AISGДа
Ток по постоянному току (пропуск)2,5 А
Напряжение питания10–30 В DC
Собственное потребление0,6 Вт (типично)
Грозозащита портов фидера и антенны (8/20 мкс)8 кА
Грозозащита порта DC/RCU (8/20 мкс)3 кА
Наработка на отказ (MTBF)>500 000 ч
Исполнение BT-716-112антенна — вилка, фидер — вилка, AISG — розетка
Исполнение BT-716-122антенна — вилка, фидер — розетка, AISG — розетка
Исполнение BT-716-222антенна — розетка, фидер — розетка, AISG — розетка
Исполнение BT-716-212антенна — розетка, фидер — вилка, AISG — розетка
Исполнение BT-716-221антенна — розетка, фидер — розетка, AISG — вилка
Исполнение BT-716-211антенна — розетка, фидер — вилка, AISG — вилка
Исполнение BT-716-111антенна — вилка, фидер — вилка, AISG — вилка
Исполнение BT-716-121антенна — вилка, фидер — розетка, AISG — вилка

Конструкция и условия эксплуатации

ПараметрЗначение
РазъёмыВЧ — 7/16 DIN (порты антенны и фидера); AISG — 8-конт. по IEC 60130-9
Размеры (В × Г × Ш)160 × 75 × 43 мм
Масса≤0,75 кг
Материал корпусаАлюминий
ЦветСветло-серый
Степень защитыIP66 (с вентиляцией)
Рабочая температура−40…+70 °C
Условия эксплуатации / транспортирования / храненияETSI EN 300 019-1-4 / -1-2 / -1-1

Стандарты и протоколы

✓
AISG 2.0 / 3GPP — шина управления устройствами антенной линии (пропуск модемного сигнала)
✓
IEC 60130-9 — 8-контактный круглый разъём AISG
✓
IEC 62037 — измерение пассивной интермодуляции; у этой модели IM3 ≤−155 дБн
✓
ETSI EN 300 019-1-1, -1-2, -1-4 — климатические условия хранения, транспортирования и эксплуатации

Применение

Сайты базовых станций: питание и управление блоками RET и мачтовыми усилителями по фидеру, без отдельного кабеля на мачту. Системы внутреннего покрытия и радиосвязи: питание выносных МШУ и активных антенн.

Пара инжекторов на обоих концах линии — подача и отбор питания — позволяет передать постоянный ток через участок, где стоят устройства, его не пропускающие.

Как подобрать

Ток. Не меньше суммарного тока питаемых устройств: до 2,5 А.

AISG. Нужен ли пропуск AISG для блоков RET.

Интермодуляция. PIM3 не выше −155 дБн; остальные элементы линии — не хуже.

Комплект поставки

Тройник BT-716 в выбранном исполнении разъёмов. Кабели, крепёж и защитные колпачки — по заказу; комплектность уточняйте у менеджера.

Сравнение блоков RET KADAMM

ПараметрBT-716RET-ASU12КУАRET-800132112RET-800232112RET-800232114
ФотоKADAMM BT-716KADAMM RET-ASU12KADAMM КУАKADAMM RET-800132112KADAMM RET-800232112KADAMM RET-800232114

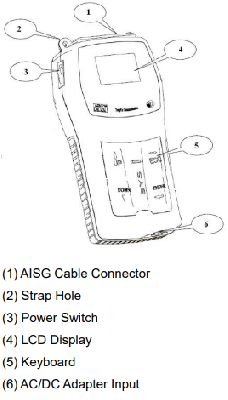

Типумный тройник питания, 690–2700 МГц, 7/16, пропуск AISGдатчик ориентациикабель AISGвстраиваемый RCU, антенны до 10 диапазонов, IP65портативный пульт HCU, AISG 1.1/2.0встраиваемый RCU Single/Multi-RET, антенны 3–5 диапазонов
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Вопросы и ответы

Чтобы не тянуть на мачту отдельный кабель питания: постоянное напряжение для МШУ, блоков RET или активной антенны идёт по тому же коаксиальному фидеру, что и ВЧ-сигнал. Инжектор у оборудования подаёт питание в фидер, а у антенны устройство забирает его.

Кроме того, это меньше кабелей, вводов в здание и точек, где может пройти импульс перенапряжения. Если по фидеру нужно управлять блоками RET, берут инжектор с пропуском AISG. Инжекторы ставят парами, когда питание нужно передать через участок с устройствами, не пропускающими ток.

Допустимый ток — 2,5 А должен быть больше суммарного тока всех устройств, питаемых по фидеру, с запасом на пусковой ток и нагрев. Напряжение питания выбирают по требованиям устройств с учётом падения на длинном кабеле. Пусковой ток усилителей и приводов RET в момент включения может быть заметно больше рабочего.

Все элементы между инжектором и питаемым устройством — грозоразрядники, ответвители, комбайнеры — должны пропускать постоянный ток. Проверим схему фидера и подберём совместимые элементы. Ток проверяют и при наладке: падение напряжения на кабеле не должно выводить питание устройств из допуска.

Это уровень продуктов интермодуляции третьего порядка относительно несущих. Чем ниже значение в дБн, тем меньше инжектор сам рождает помех, когда через него проходят несколько мощных несущих разных систем или операторов. Значение получено при условиях испытания, указанных в таблице характеристик, и сравнивать его можно только при тех же условиях.

Интермодуляцию линии определяет худший элемент: соединители, перемычки и нагрузки берут того же класса, соединения затягивают моментным ключом и защищают от влаги. Проверку линии выполняют анализатором PIM после монтажа, до ввода системы в работу. Анализатор PIM подключают к линии вместо базовой станции и проверяют её целиком, вместе с антеннами и всеми соединениями.

Допустимая мощность — 1600 Вт. Если через устройство идут несколько несущих, в этот предел должна укладываться их суммарная средняя мощность, а пиковая мощность при совпадении фаз несущих может быть заметно выше средней — запас закладывают именно на неё.

Предел относится к согласованному тракту: при большом КСВН нагрузки часть мощности возвращается и нагревает элементы. Поэтому свободные порты закрывают согласованными нагрузками, а КСВН линии проверяют после монтажа. В аппаратных без кондиционирования запас по мощности увеличивают.

Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.

Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
