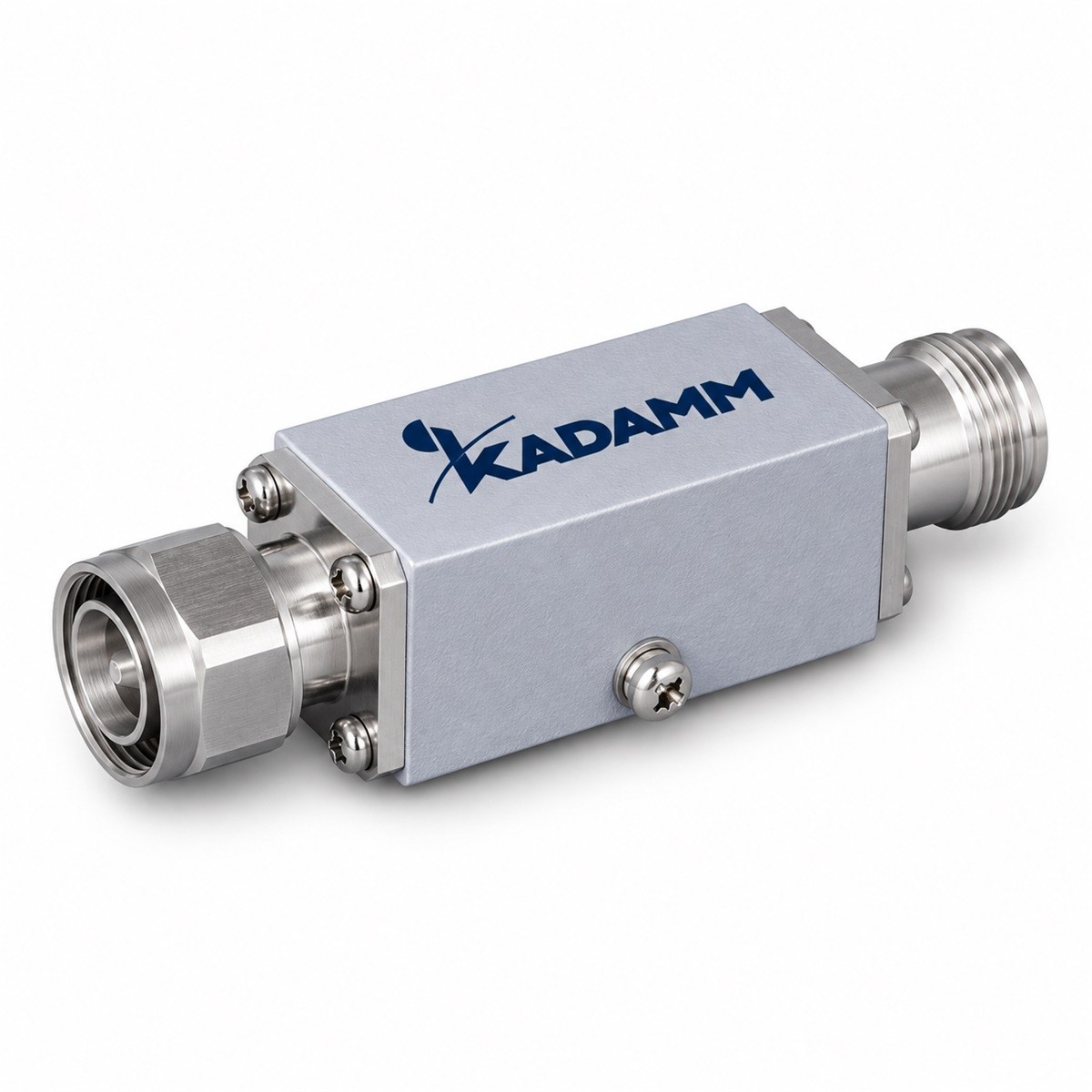

КАДАММ РПТ-555/3800-43 — разделитель постоянного тока (DC-блок) для коаксиального тракта 555–3800 МГц: пропускает ВЧ-сигнал с потерями ≤0,2 дБ и запирает постоянный ток и команды AISG (развязка ≥60 дБ). КСВН ≤1,22, интермодуляция ≤−160 дБн, мощность 500 Вт средняя, разъёмы 4.3-10 вилка – 4.3-10 розетка, IP67, помещение и улица. Применение: защита входа базовой станции, репитера или измерительного прибора от напряжения питания мачтовых устройств в фидере. Оборудование KADAMM поставляется с паспортом изделия.
КАДАММ РПТ-555/3800-43 — разделитель постоянного тока (DC-блок) для систем внутреннего покрытия (DAS), рабочие частоты 555–3800 МГц.
Разделитель постоянного тока (DC-блок) пропускает ВЧ-сигнал и не пропускает постоянный ток: им отделяют участки тракта, по которым идёт питание, от оборудования, которому постоянное напряжение на входе не нужно или вредно.
В DAS его ставят, когда по фидеру питаются выносные усилители или блоки RET, а на другом конце стоит оборудование без защиты входа по постоянному току, и при подключении измерительных приборов к линиям с питанием.
Измеренные параметры модели: вносимое ослабление не более 0,2 дБ — его вычитают из уровня сигнала на каждом проходе через изделие; развязка не менее 60 дБ — насколько сигнал одного порта ослаблен на соседнем; КСВН не более 1,22 (отражается до 1 % мощности); мощность 500 Вт средняя.
Интермодуляция PIM3 — не выше −160 дБн при 2×43 дБм. В системе внутреннего покрытия через одни и те же пассивные элементы идут несущие всех операторов, и любой контакт с нелинейностью превращает их смесь в помехи на частотах 2f1 − f2 и 2f2 − f1. Если такая частота попадает в полосу приёма базовой станции, у оператора растёт шум на всём объекте, поэтому класс по PIM выбирают одинаковым для всей пассивной части.
На объекте: соединители 4.3-10 вилка – 4.3-10 розетка; габариты 110×32×32 мм; масса 0,25 кг; исполнение ip67 по гост 14254-2015 (iec 60529); температура −30 … +75 °C. Изделие крепят так, чтобы кабели подходили к соединителям без натяга и перекоса, а свободное место позволяло затянуть соединения ключом и обслуживать их без демонтажа соседнего оборудования.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 555–3800 МГц |
| Вносимые потери | ≤0,2 дБ |
| Развязка по постоянному току | ≥60 дБ |
| КСВН | ≤1,22 |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 500 Вт средняя |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 вилка – 4.3-10 розетка |
| Рабочая температура | −30 … +75 °C |
| Исполнение | IP67, помещение и улица |
| Габариты | 110×32×32 мм |
| Масса | 0,25 кг |
| Артикул | Полоса | Потери | Развязка по DC | ИМ3 | Мощность |
|---|---|---|---|---|---|
| КАДАММ РПТ-555/3800-43 | 555–3800 МГц | ≤0,2 дБ | ≥60 дБ | ≤−160 дБн | 500 Вт |
Защита входов репитеров, базовых станций и измерительных приборов от постоянного напряжения в фидере; разделение участков тракта с питанием и без него.
Разделитель подбирают по полосе, мощности и соединителям тракта.
Полоса. Рабочие частоты — внутри полосы разделителя.
Мощность. По мощности в точке установки.
Комплект КАДАММ РПТ-555/3800-43: инжектор питания aisg с разъёмами 4.3-10 вилка – 4.3-10 розетка в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Чтобы постоянное напряжение питания выносных устройств, которое идёт по фидеру, не попало на вход оборудования, которому оно не нужно, — репитера, базовой станции или измерительного прибора. ВЧ-сигнал при этом проходит с малым вносимым ослаблением. Его вносимое ослабление учитывают в расчёте уровней, как у любого элемента тракта.
Разделитель ставят на границе участков с питанием. Если питание по фидеру не используется, разделитель не нужен; его наличие в схеме проверяют до подключения приборов. Разделитель не влияет на сигнал AISG, если тот передаётся по другому участку тракта.
Через пассивную часть системы внутреннего покрытия проходят несущие всех подключённых операторов и диапазонов. Интермодуляция смешивает их, и продукты третьего порядка могут лечь в полосу приёма базовой станции — у оператора на объекте падает чувствительность. У этой модели PIM3 не выше −160 дБн при 2×43 дБм.
Интермодуляцию системы задаёт её худший элемент: делители, ответвители, нагрузки, соединители и перемычки берут одного класса, а после монтажа проверяют линию анализатором PIM от каждого входа. Затянутые моментным ключом и защищённые от влаги соединения сохраняют показатель в эксплуатации.
Допустимая мощность — 500 Вт средняя. В DAS на вход приходят несущие всех операторов сразу, поэтому сравнивают с этим пределом их суммарную среднюю мощность; пиковая мощность при совпадении фаз несущих выше средней, и запас оставляют на неё. Мощность каждого оператора на входе указывают в проекте системы.
Ближе всего к пределу работают элементы у входа системы — POI, комбайнеры и первые делители. Дальше по магистрали мощность уже поделена, и требования к элементам ниже; при расчёте уровней это учитывают при выборе исполнения. Если запас мал, мощность операторов на входе снижают аттенюаторами, а не перегружают элементы.
Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Если изделие подбирается под проект системы, пришлите схему распределительной сети и перечень операторов и диапазонов — проверим уровни, мощность и класс PIM. Для крупных объектов комплектацию согласуют по проектной спецификации системы.
Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Вместе с пассивными элементами можно заказать перемычки, нагрузки и крепёж, чтобы вся система собиралась из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.
Гарантия на КАДАММ РПТ-555/3800-43 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Разделитель постоянного тока (DC-блок) КАДАММ РПТ-555/3800-43 — 555–3800 МГц, 500 Вт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
