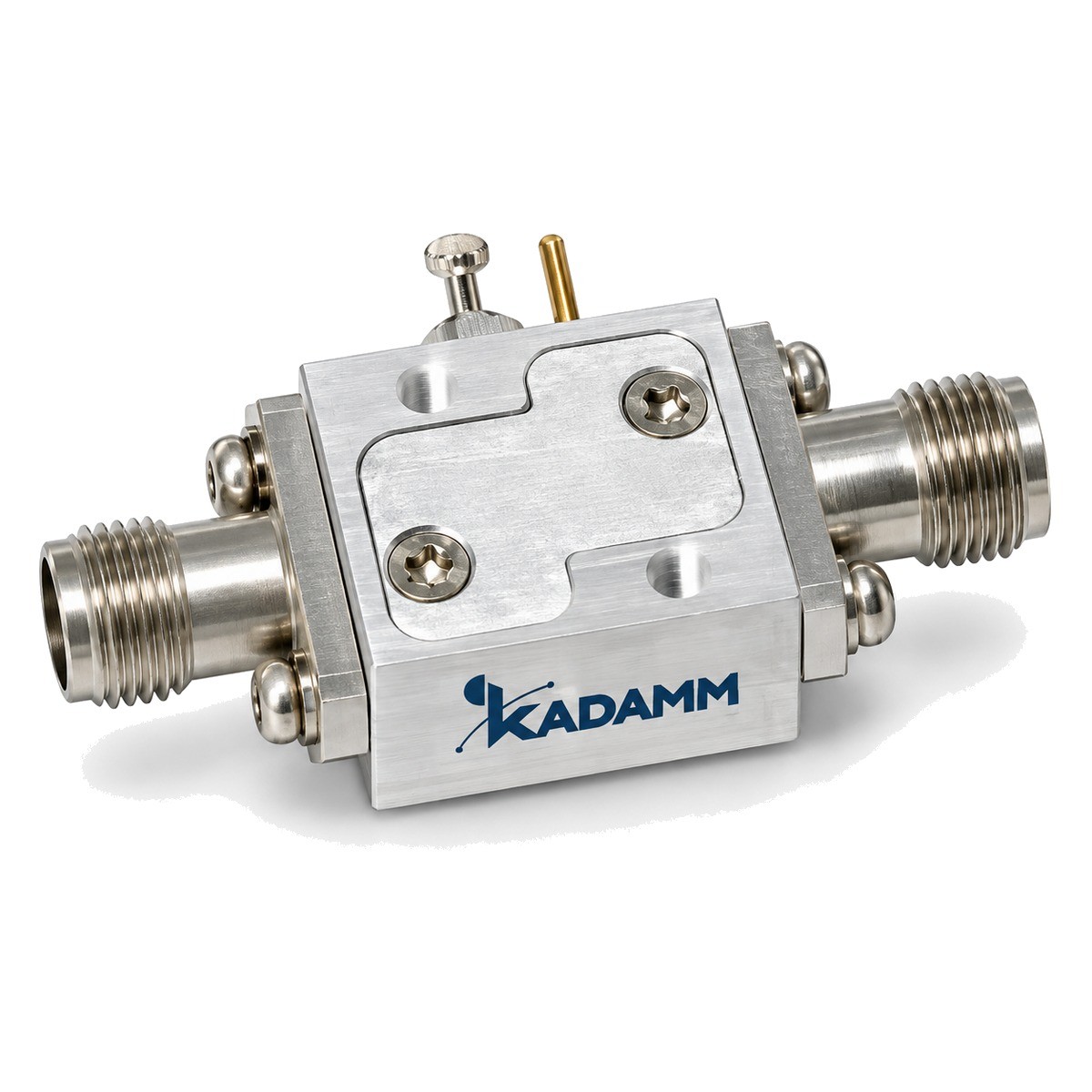

Bias Tee — устройства смещения (ввод питания), повышенной мощности: 4 модели, диапазон 5 МГц – 40 ГГц. Подача постоянного тока или напряжения в ВЧ-тракт без влияния на сигнал.
Bias Tee (устройство смещения, ввод питания) подаёт постоянный ток или напряжение в радиочастотный тракт, не влияя на сигнал в основном тракте. Типовые задачи — питание активных антенн и малошумящих усилителей по центральной жиле кабеля и смещение активных приборов при измерениях.
В серии KADAMM УС повышенной мощности — 4 модели с рабочим диапазоном 5 МГц – 40 ГГц. Допустимые ток и напряжение, вносимые потери и КСВН — в таблице.
| Артикул | Частоты, ГГц | Средняя мощность, Вт | Потери, дБ | КСВН | Габариты, мм | Напряжение, В | Соединитель: RF Input | Соединитель: RF Output |
|---|---|---|---|---|---|---|---|---|
| KADAMM УС-18000/40000-K | 18–40 | 30 | 1,2 | 2 | 14,7×14,7×9,1 | 50 | 2,92 мм (в) | 2,92 мм (р) |
| KADAMM УС-200/12000-S | 0,2–12 | 10 | 0,6 | 1,8 | 30×20×12 | 0–36 | SMA (р) | SMA (р) |
| KADAMM УС-5/700-S | 0,005–0,7 | 150 | 0,5 | 1,8 | 40×20×13 | 0–48 | SMA (в) | SMA (р) |
| KADAMM УС-9000/11000-S | 9–11 | 50 | 0,5 | 2 | 14,7×14,7×9,1 | 28 | SMA (в) | SMA (р) |
Предельные значения: потери — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Соединитель: DC Input | Pin |
| Соединитель: DC Output | Pin |
Выберите модель по диапазону частот (нижняя граница определяет, пройдёт ли сигнал без искажений), затем по допустимым току и напряжению с запасом и по соединителям.
Нет: превышение допустимого тока перегревает дроссель и выводит устройство из строя.
Производитель — КАДАММ (KADAMM). Термины параметров — по ГОСТ 23221-78 и ГОСТ 20265-83. Характеристики могут быть изменены без уведомления.
Промышленное оборудование Bias Tee — устройства смещения (ввод питания), повышенной мощности KADAMM УС повышенной мощности от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
Файлы для скачивания:
KADAMM УС повышенной мощности — техническое описание (PDF)
