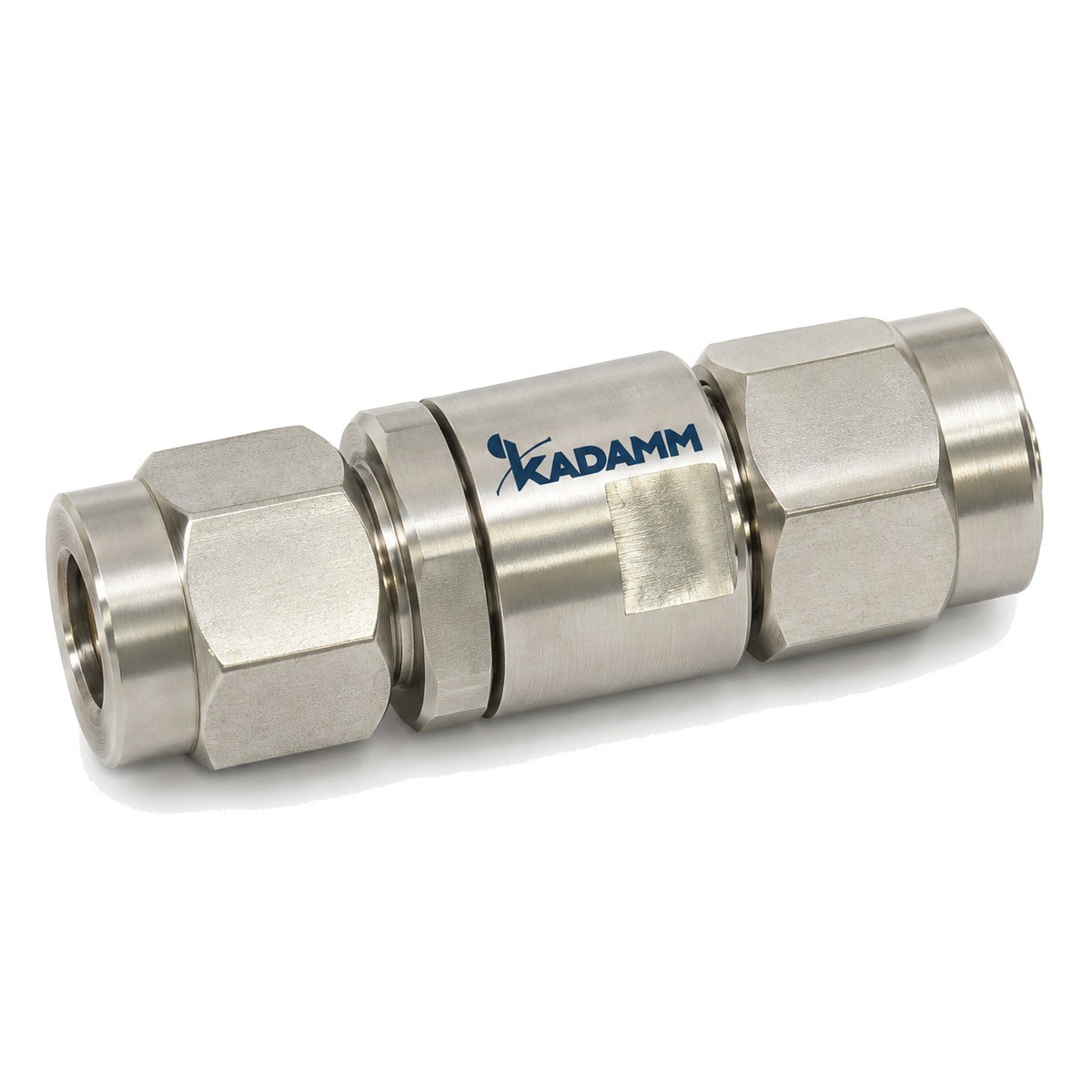

Разделители постоянного тока (DC Block): 18 моделей, диапазон 0,7 МГц – 110 ГГц, соединители SMA, 1,85 мм, 2,4 мм, 3,5 мм, 2,92 мм, N. Блокировка постоянной составляющей в ВЧ-тракте.
Разделитель постоянного тока (DC Block) пропускает ВЧ-сигнал и не пропускает постоянную составляющую. Его ставят перед входом прибора, чтобы защитить его от постоянного напряжения в тракте, и для развязки цепей питания.
В серии KADAMM РПТ — 18 моделей. Допустимое постоянное напряжение, вносимые потери и КСВН — в таблице исполнений.
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Соединитель | Габариты, мм | Напряжение, В |
|---|---|---|---|---|---|---|
| KADAMM РПТ-0,7/67000-VVF-A | 700K–67 | 1 | 1,9 | 1,85 мм вилка-1,85 мм розетка | Ø8×26,9 | 16 |
| KADAMM РПТ-0,7/67000-VVF-B | 700K–67 | 1 | 1,9 | 1,85 мм вилка-1,85 мм розетка | Ø8×26,9 | 50 |
| KADAMM РПТ-10/110000-11F | 0,01–110 | 2 | 2 | 1,0 мм вилка-1,0 мм розетка | L: 31,3 | 50 |
| KADAMM РПТ-10/18000-NFNF | — | — | — | N розетка-N розетка | L: 41,8 | — |
| KADAMM РПТ-10/18000-NN | 0,01–18 | 0,6 | 1,25 | N вилка-N вилка | L: 43,4 | 50 |
| KADAMM РПТ-10/26500-33 | 0,01–26,5 | 0,8 | 1,3 | 3,5 мм вилка-3,5 мм вилка | Ø9×34,9 | 50 |
| KADAMM РПТ-10/26500-33F | 0,01–26,5 | 0,8 | 1,3 | 3,5 мм вилка-3,5 мм розетка | Ø9×33,8 | 50 |
| KADAMM РПТ-10/26500-3F3F | 0,01–26,5 | 0,8 | 1,3 | 3,5 мм розетка-3,5 мм розетка | Ø9×32,7 | 50 |
| KADAMM РПТ-10/26500-SFSF | 0,01–26,5 | 0,8 | 1,3 | SMA розетка-SMA розетка | Ø9×28,8 | 50 |
| KADAMM РПТ-10/26500-SS | 0,01–26,5 | 0,8 | 1,3 | SMA вилка-SMA вилка | Ø9×31,1 | 50 |
| KADAMM РПТ-10/26500-SSF | 0,01–26,5 | 0,8 | 1,3 | SMA вилка-SMA розетка | Ø9×30 | 50 |
| KADAMM РПТ-10/3000-SFSF | 0,01–3 | 0,6 | 1,3 | SMA розетка-SMA розетка | 22×20×12 | 50 |
| KADAMM РПТ-10/40000-KK | 0,01–40 | 0,8 | 1,3 | 2,92 мм вилка-2,92 мм вилка | Ø9×26 | 50 |
| KADAMM РПТ-10/40000-KKF | — | — | — | 2,92 мм вилка-2,92 мм розетка | Ø9×25 | — |
| KADAMM РПТ-10/50000-22 | 0,01–50 | 0,8 | 1,3 | 2,4 мм вилка-2,4 мм вилка | Ø9×25,6 | 50 |
| KADAMM РПТ-10/50000-22F | 0,01–50 | 0,8 | 1,3 | 2,4 мм вилка-2,4 мм розетка | Ø9×26,8 | 50 |
| KADAMM РПТ-10/50000-2F2F | 0,01–50 | 0,8 | 1,3 | 2,4 мм розетка-2,4 мм розетка | Ø9×28 | 50 |
| KADAMM РПТ-10/67000-VVF | 0,01–67 | 0,4 | 1,65 | 1,85 мм вилка-1,85 мм розетка | L: 18,3 | 25 |
Предельные значения: потери — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выберите модель по диапазону частот, допустимому постоянному напряжению с запасом и по соединителям.
Нижняя граница диапазона указана в таблице; ниже неё ослабление растёт.
Производитель — КАДАММ (KADAMM). Термины параметров — по ГОСТ 23221-78 и ГОСТ 20265-83. Характеристики могут быть изменены без уведомления.
Промышленное оборудование Разделители постоянного тока (DC Block) KADAMM РПТ от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
Файлы для скачивания:
KADAMM РПТ — техническое описание (PDF)
